232和485接口区别 232和485接口区别图解

读者你好，本文主要回答你关于232和485接口区别的问题，具体内容如下：

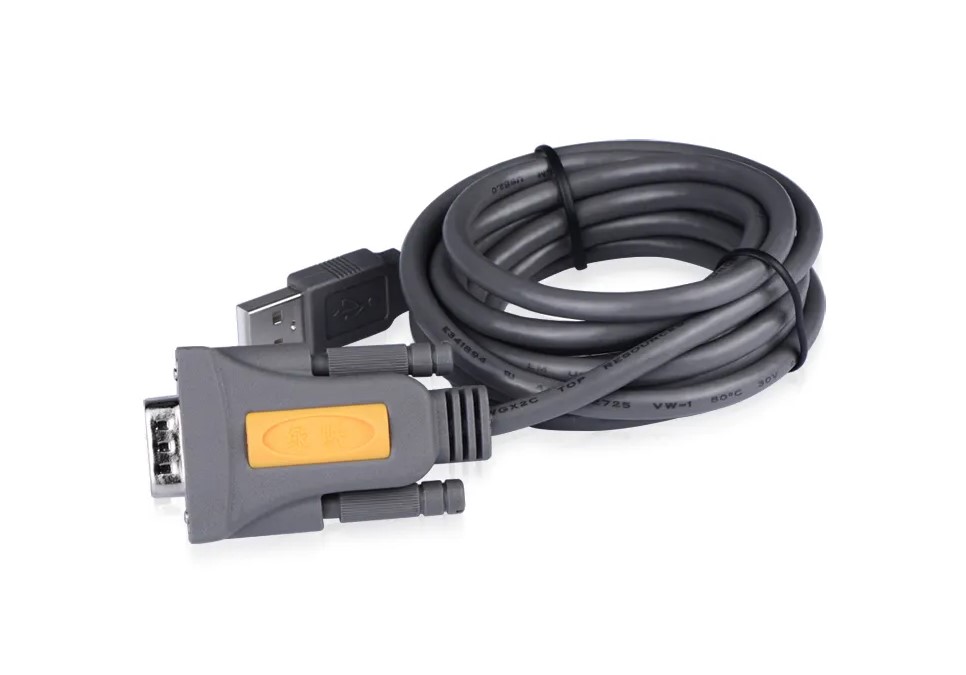

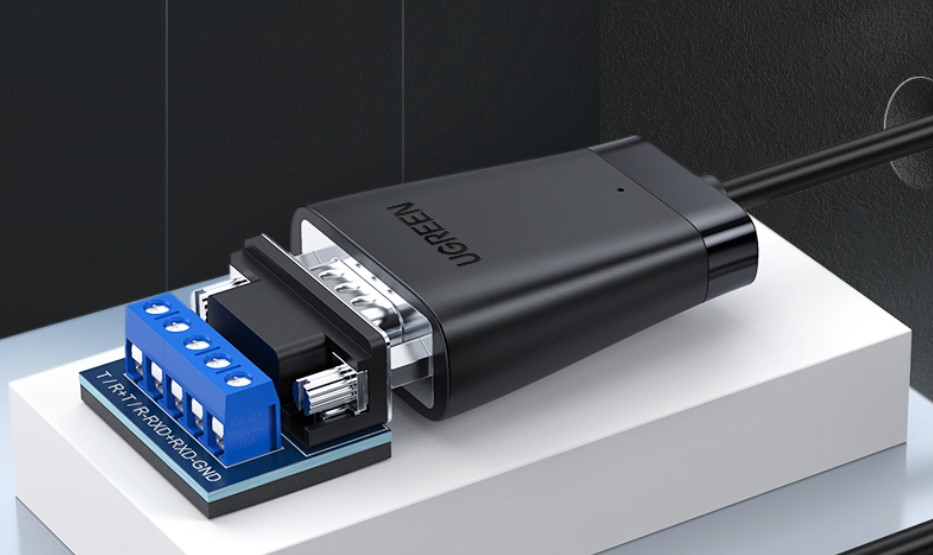

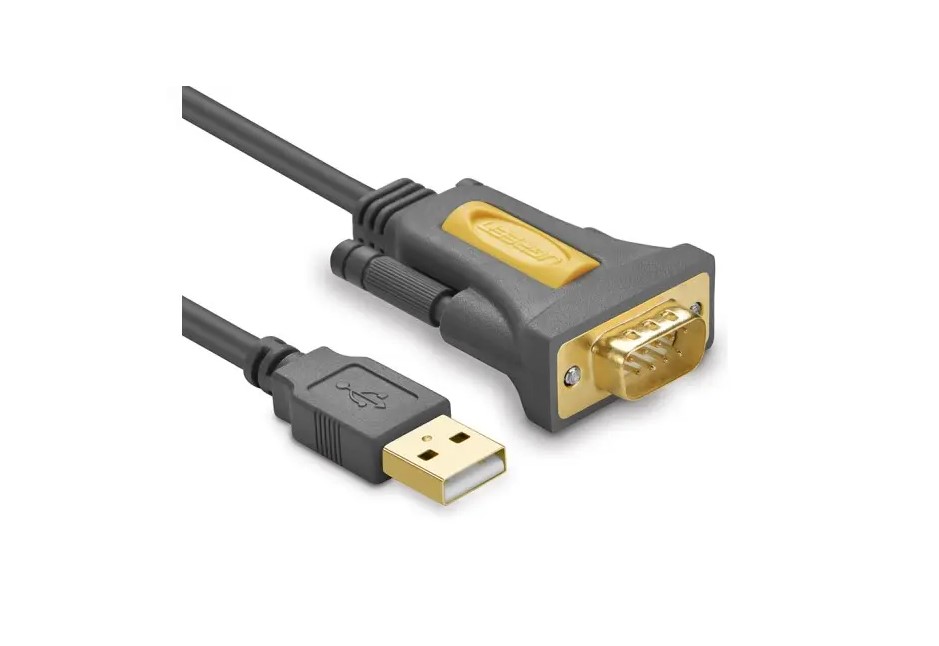

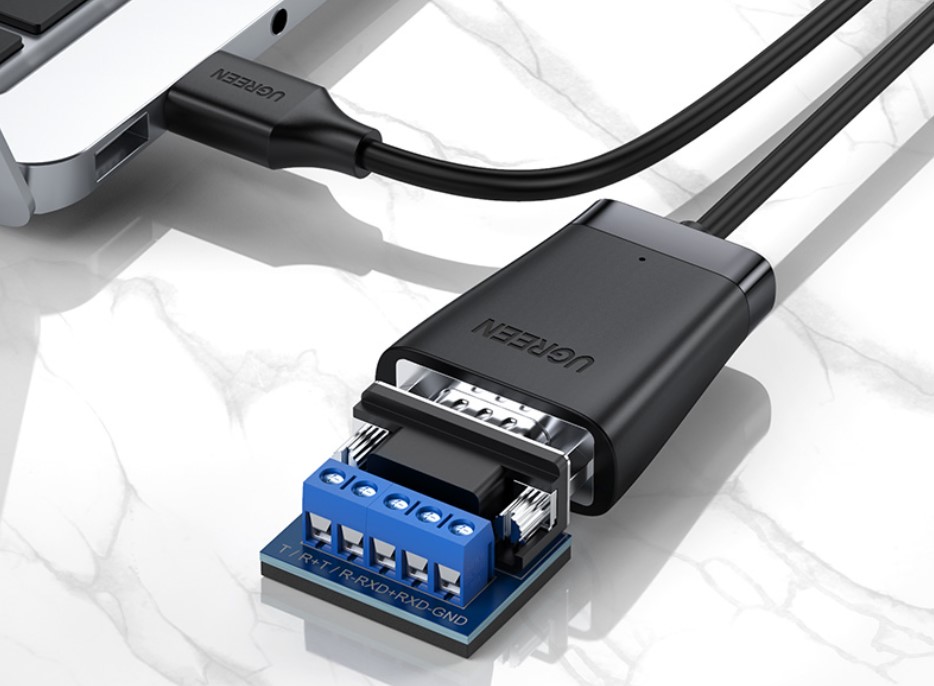

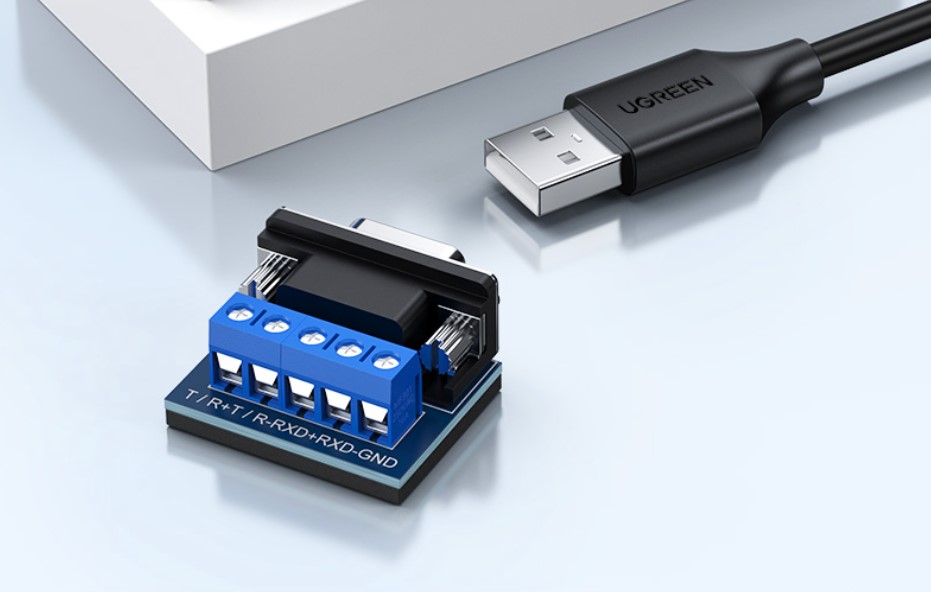

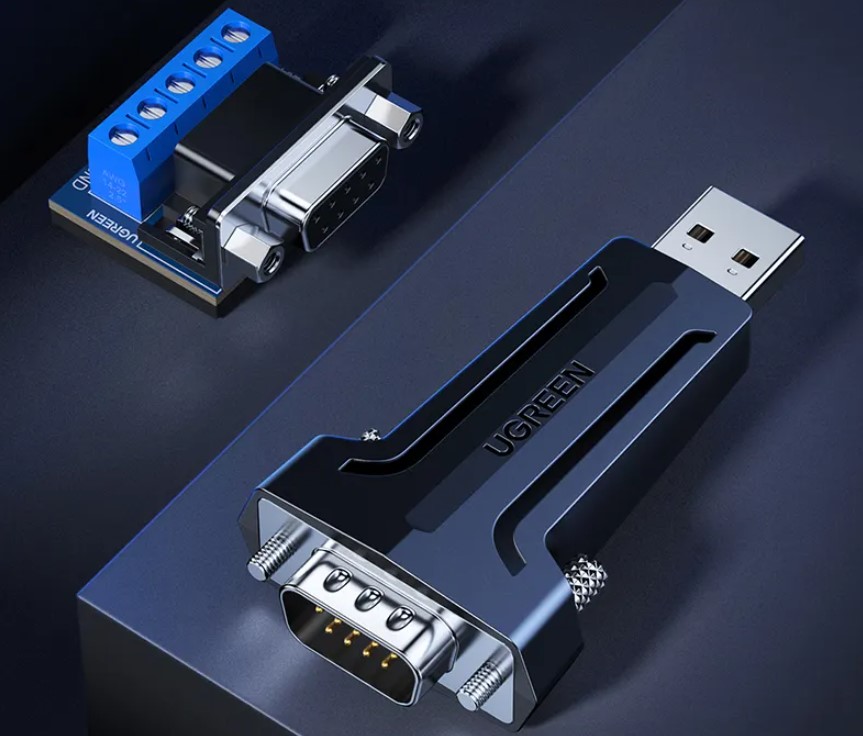

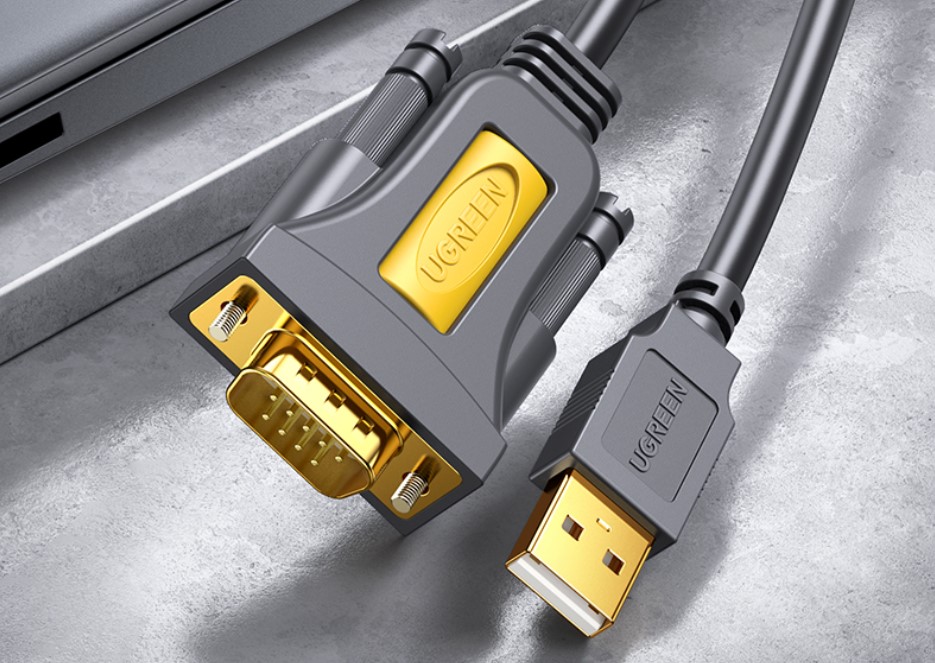

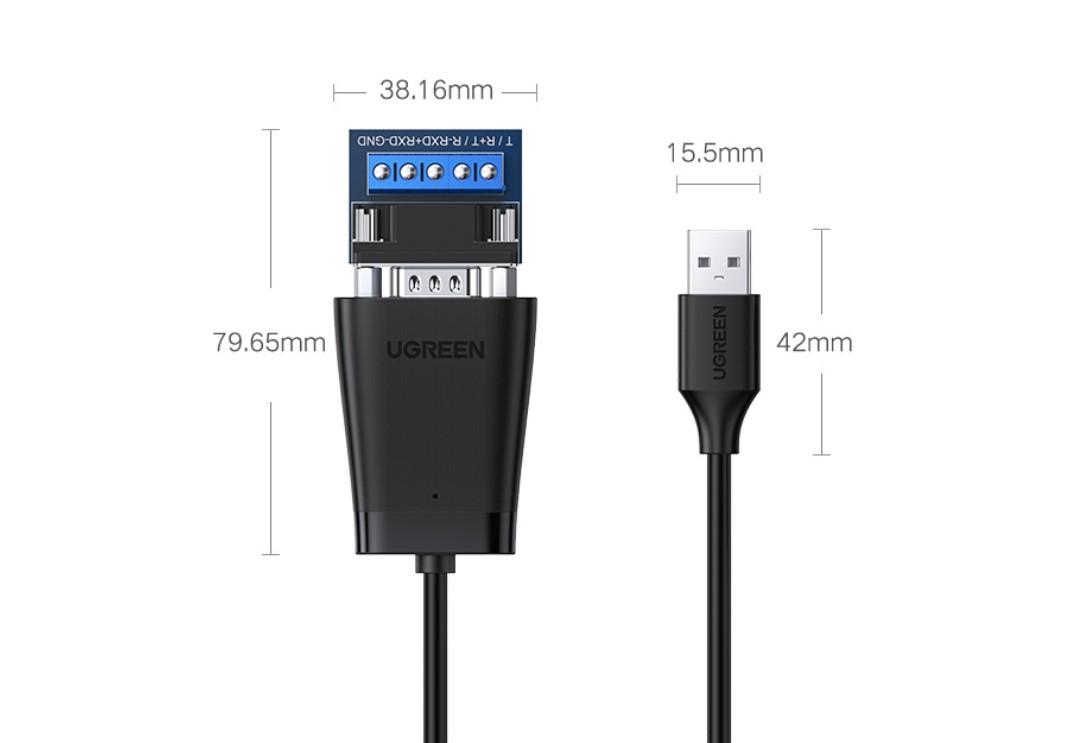

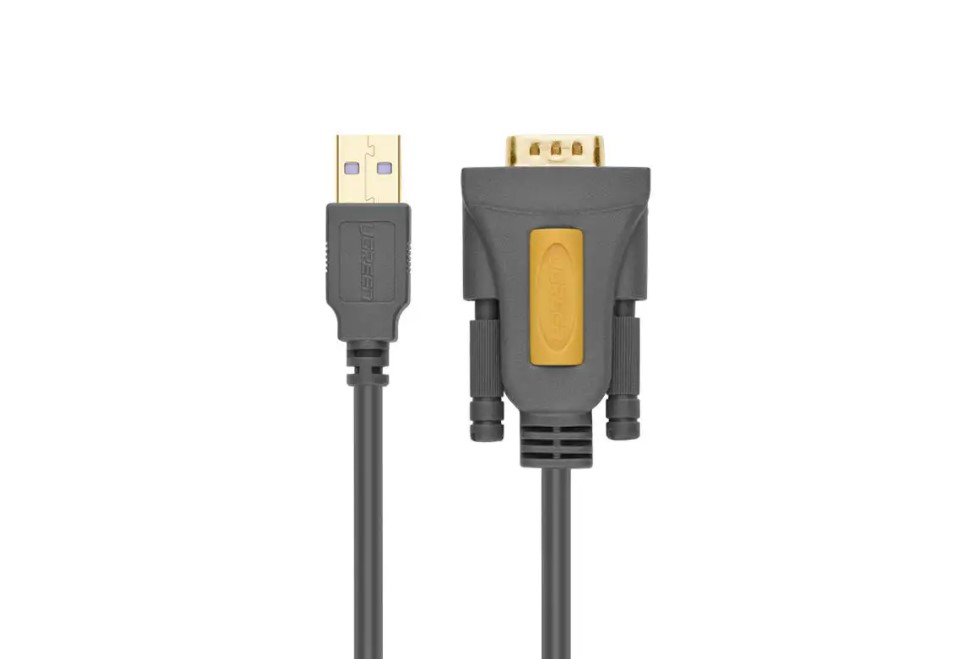

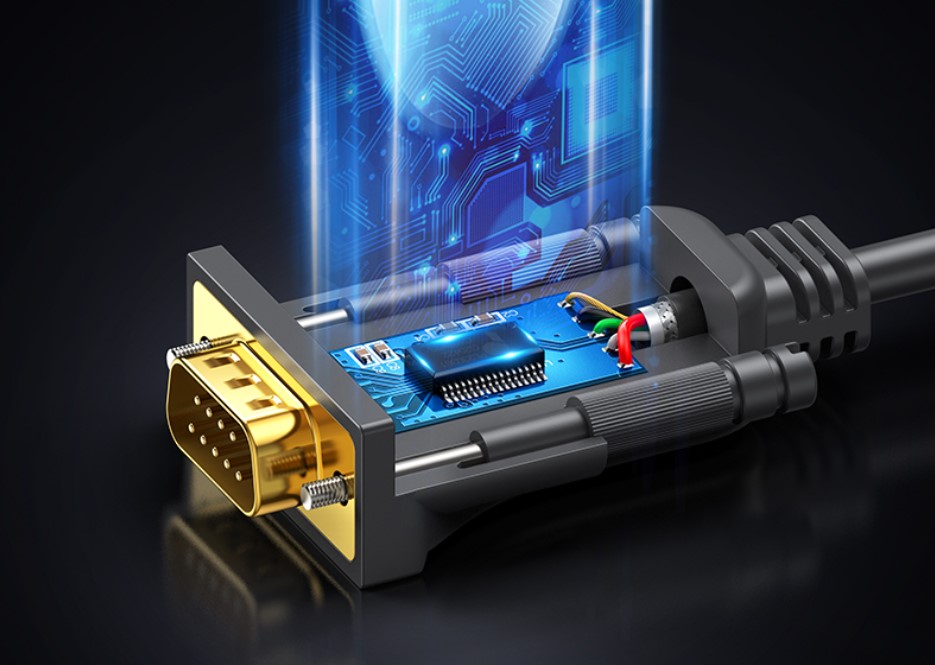

型号：Green Link USB转RS232转换器，Green Link USB转RS485转换器

版本：CR104，CM253

首先，界面的物理结构不同

RS232接口有9针(DB-9)或25针(DB-25)两种形式。一般个人电脑上有两组RS232接口，分别叫COM1和COM2。

RS485接口没有具体的物理形状，但根据项目的实际情况采用。

第二，界面电子特性不同。

RS232接口的信号电平值高，容易损坏接口电路的芯片。RS232接口任一信号线的电压为负逻辑关系。即逻辑“1”为-3~-15V，逻辑“0”为3~ 15V，噪声容差为2V。也就是说，要求接收器将高于3V的信号识别为逻辑“0”，低于-3V的信号识别为逻辑“1”，5V的TTL电平识别为逻辑正，0识别为逻辑负。与TTL电平不兼容，需要使用电平转换电路与TTL电路连接。

RS485接口的逻辑“1”用2V~ 6V的两路电压差表示，逻辑“0”用-6V~-2V的两路电压差表示。当接口的信号电平低于RS-232-C时，不容易损坏接口电路芯片，且该电平与TTL电平兼容，与TTL电路连接方便。

第三，沟通距离不同。

RS232传输距离有限，最大传输距离15m，只能点对点通信，最大传输速率20kb/s。

RS485的最大无线传输距离为1200米。最大传输速率10Mbps，传输速率100kb/s才能达到最大通信距离。

4.可以支持组播吗？

RS232接口只允许连接总线上的一个收发器，所以不能支持多站收发能力，只能点对点通信，不能多点通信。

RS485接口允许在总线上连接多达128个收发器。即具有多站通信能力，使用户可以使用单一RS485接口轻松组建设备网络。

动词（verb的缩写）通信线路的差异

RS232可以使用三芯双绞线、三芯屏蔽线等。

RS485可以使用双芯双绞线、双芯屏蔽线等。普通双绞线可用于低速、短距离、无干扰的场合。相反，高速长距离传输必须使用阻抗匹配(一般为120)的RS485专用电缆(STP-120(用于RS485 CAN ),严重干扰环境要使用铠装双绞线屏蔽电缆(ASTP-120(用于RS485 CAN)。
