UG建模中怎么给实体标注尺寸 ug怎么直接建模

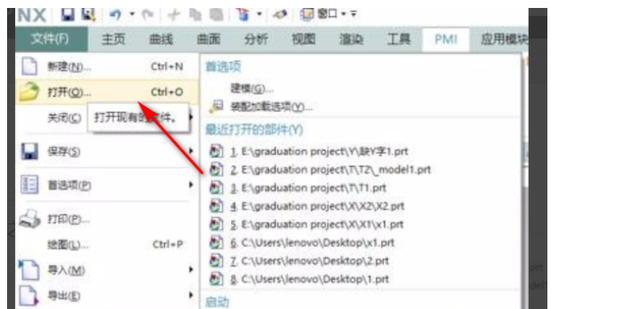

首先，我们需要打开UG软件，然后导入要标记的模型

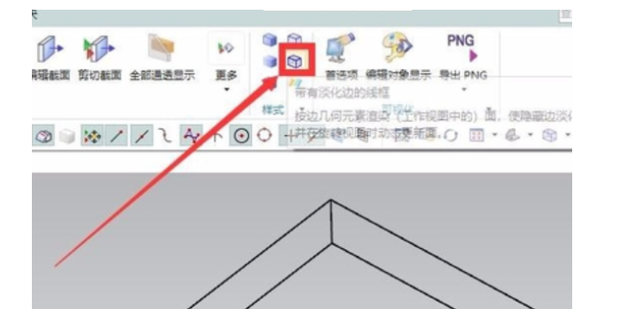

在UG菜单栏的“查看”界面中，找到“带有褪色的线框”图标，然后单击

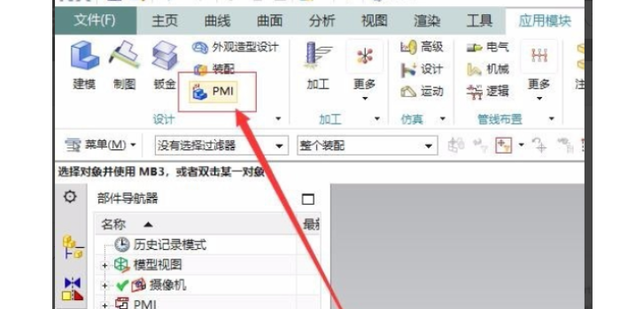

在UG菜单栏中找到“应用程序模块”，然后单击进入。找到“PMI”并选择它

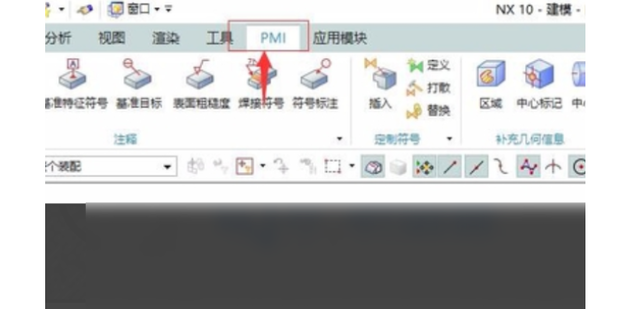

在UG菜单栏中，找到“PMI”点击并进入，界面如下图所示

在“PMI”菜单栏中绘制一个线性图标，取消选中“自动放置”以在两点之间创建线性尺寸

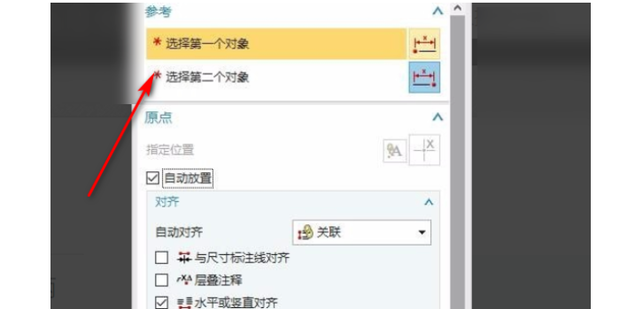

转到线性菜单界面，然后选择要标注的两个点

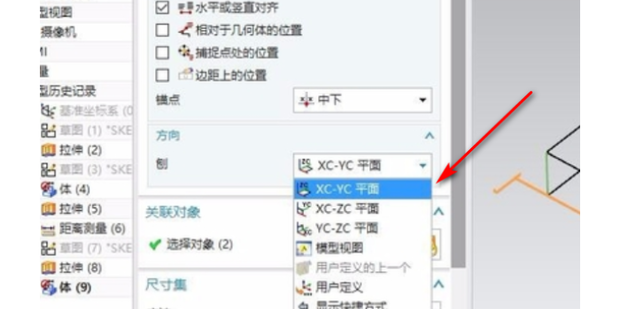

由于它是在模型视图的方向上标记的，因此外观标签是倾斜的，我们在方向条下选择“XC-YC平面”，使其与线平行。如下所示

然后将测量列中的方法更改为“水平”，最后标记长度
