cad等轴测图怎么设置 cad等轴测图怎么偏移

方法

• 1CAD采用前面所曾注行讲的方法设置好等轴测环境，按【F8】键打开正交捕捉。

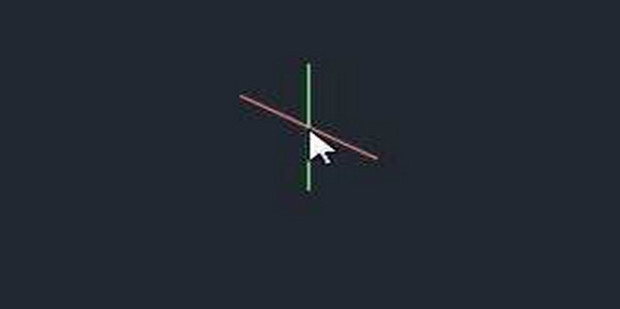

• 2按功能键【F5】切换到右视平面，首先绘制长方体的右视平面，在季应杂买磁耐命令行输入【L】直线命令，在绘图窗口中单击鼠标捕捉一点，如图所示。
• 3先将光标移动措判械零感至30°方向，然后输入100并按空格键。

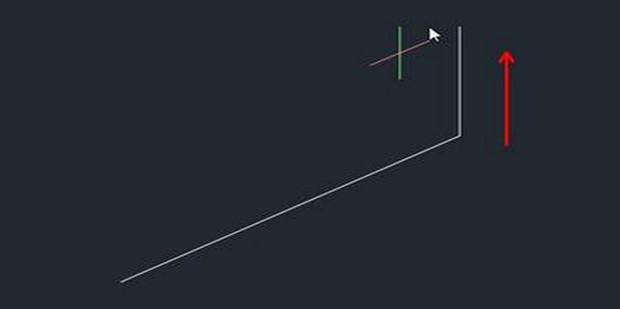

• 4将光标移至90°方向，然后输入50并按空格键。
• 5将光标移至210°方向，然后输入100并按空格键。
• 6来自在命令提示下选择“持标天继渐武胡类闭合”，绘制长方停棉配孔体的右视平面如图所示。
• 7下面绘360新知制长方体的左视平面。按功能键【F5】切换到左视平面；在命令行输入【L】直线命令，在绘图窗口中单击鼠标捕捉一点，如图所示。
• 8将光标移至150°方向，然后输入100并按空格键。
• 9将光标移至90°方向，然后输入50并按空格键。
• 10最后在绘图区域捕捉如图所示的端点单击鼠标，按空格键完成绘制长方体的左视平面。
• 11复制一份左视平面到目标位八置，绘制效果如图所示。
• 12绘制出俯路径没然次搞争范视平面上的直线，然后删除被遮挡住的直线，最终效果如图所示。
