计算机辅助设计cad 送给刚接触CAD的朋友：如何从零基础学 CAD？

首先，让我谈谈我过去从零开始学习和使用ACAD的经历

上学的时候学的是机械制图，就是躺在画板上，用一个T字方块，三角形，圆规画画。入职不久，我在画板上花了半年时间，和同事一起设计了一条生产线的所有图纸，用尺子画图。

不久之后，我拿到了05版的ACAC，用了之后觉得不是很好用。

和ACAD一起画画的真正开始是在acad第12版。买了一本美国人写的《精通入门》的ACAD12，研究了大概半个月。因为设计和绘图任务，他们学得很快。一个星期后，基本上可以和ACAD一起画机械图了。

但我的工作其实是电气工程。我觉得用ACAD画电气图和画机械图完全不一样。

对于机械图，块仅用于设置标题栏和物料清单，以及各种几何公差的标准描述等。但是在绘制电气图时，有大量相同的图标，所以要建立大量的图标块。同时，这些图标块、绘图格式、单元电路和标准控制原理图需要通过专门的菜单进行管理，因此需要对菜单进行修改。

我用AutoLisp修改菜单，设置菜单阅读格式，使ACAD成为一个特殊的绘图软件。

从13版AutoCAD开始，菜单是用C++写的。因此，第13版(注意是ACAD13，不是ACAD2013)是ACAD系列中最差的版本。后来从2002版的AutoCAD，又回到了C++和LISP语言的共享。

来到ABB，发现ABB没有自己的中文绘图系统，于是把我的ACAD12改造成ABB专用的中英文电气绘图系统，一直升级到2007年。该系统在公司已经使用了很长时间，直到系统升级并引入了ABB在澳大利亚的绘图系统后，两者才结合构建了新的系统，直接纳入了MIS信息管理系统，成为公司专用管理软件的一部分。

看到这里，相信题主应该明白，ACAD的画画和画画的对象是密切相关的，所以学习ACAD当然也要根据专业来做。

第二，关于ACAD绘画的类型和对象

在书店里，我们可以看到各种各样的ACAD教科书，包括机械设计、电气设计、建筑设计、管道设计甚至服装设计。

所以题主首先要搞清楚自己画的对象是什么。

这一点极其重要。如果让服装设计师学机械制图，岂不是很大的一课？

第三，是和ACAD一起画画的基本功

其实任何教科书都只告诉我们最基本的画法。真正懂得制图，能够轻松制图，需要我们熟悉和掌握制图过程本身。在这方面，我们只能通过大量的绘画来学习。

一个经验:学画画的时候，不要问任何人，包括互联网。找课本，老老实实按照教程学画画。这样才能真正学到东西。

学习ACAD绘画非常实用。别人说一万句，不如自己画线。

前两天有个帖子说要画一个连接直线和圆的圆弧。这个问题其实很简单。用尺子画有点麻烦，但是在ACAD下可以自动完成。我们只需要用鼠标点击一个命令。也就是说，这是ACAD本身的功能。

然而，当我们选择“切线-切线-半径”命令时，我们需要让ACAD自己找到切点，因此有必要打开ACAD的自动搜索选项。

因此，熟悉ACAD的各种指挥和操作是非常重要的，这是一项基本技能。

在ACAD的理论下，从已知点找到另一个点是有用的。例如，我们想画一条线，但这条线在@ 16.5

ACAD下的很多命令需要使用搜索操作，如中心点、圆心、切点、对中、偏移参考点、等分点等。它是ACAD下各种操作的基础，初学者需要特别注意。

在ACAD教下，你不能用类似尺子的方法画画。这是关键！

总之，要形成自己的风格和绘画技巧。

此外，还应适当注意地图布局的合理性和美感。

第四，我用ACAD绘画的例子

目前我和ACAD一起画画，重点是画对象，而不是ACAD本身。

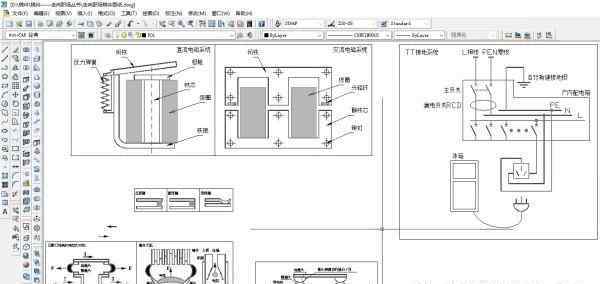

事实上，我在知乎上写的大多数帖子都是ACAD写的。比如下图，经常看我帖子的朋友应该都不是陌生人:

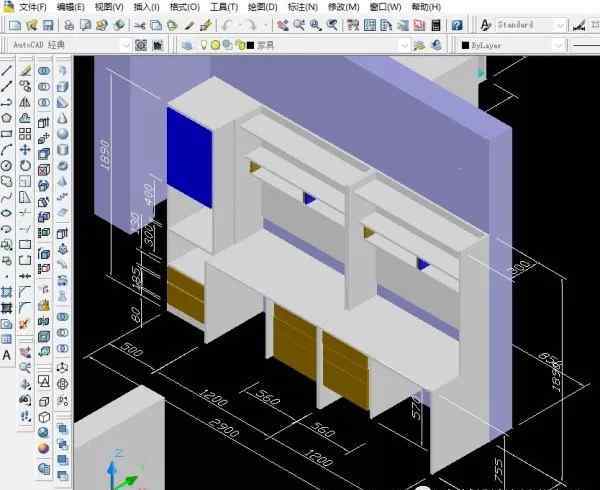

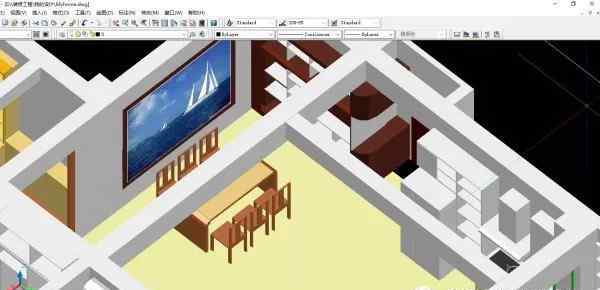

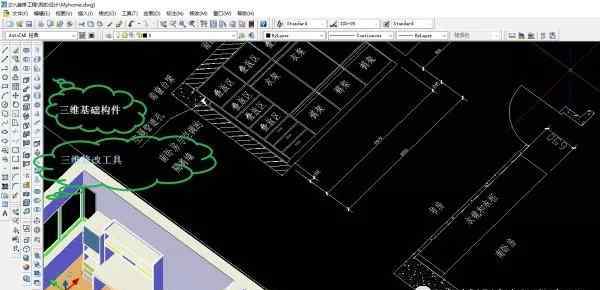

下图是ACAD画的家装立体图和平面图。照片中的物体当然是我的家:

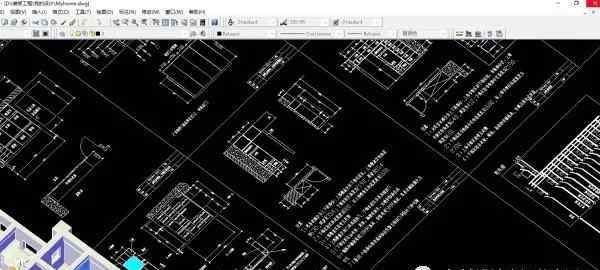

这套图纸涵盖了从墙面和地板处理、家具制作、水电安装到数据通信管道的一切。

我通知装修公司严格按照我的施工图，按照我制定的验收规范进行验收，两者缺一不可，否则扣钱。当然，具体施工中还有很多不可预见的问题，我也采取修改图纸的方法来处理，一切都由图纸决定。

用3D绘图设计家装方案最大的好处是可以充分利用空房间，无论是吊柜还是衣柜，完全可以满足墙面条件和高度条件，充分利用空房间，空之间没有干扰。

家具也一样。我设计了完全符合墙面和空使用条件的家具，然后细化成结构图，展开成平面图，从中我算出了需要的板材和配件等。这样，在与家具厂商谈价格时，在制造工艺上可以自由进退，在材料价格上可以心中有数，从而在保证质量的前提下实现最低价格。

装修公司和家具厂告诉我，这是他们遇到的第一个有详细图纸的家装项目，连卫生间都有效果图。

因此，学习ACAD制图不仅要学习一些制图方法，如机械制图或电气制图，还要全面掌握每一种制图方法。这样不仅可以在工作中得心应手，还可以充分发挥自己的文笔，连家里的装修都可以如鱼得水。

因此，掌握ACAD和吃饭睡觉一样重要。笑！

===================

看了评论区的一些评论，给大家大致介绍一下CAD技术。

在校园里，经常看到CAD/CAM教研中心这几个字。例如，我任教的理工大学有一个R&D中心。这是什么意思？

CAD的意思是CAD-计算机辅助设计，利用计算机及其图形设备帮助设计师进行设计工作。简称Cad。

CAM(计算机辅助制造)的核心是计算机数控(简称数控)，是将计算机应用于制造过程的过程或系统。

1952年，麻省理工学院首次研制出数控铣床。数控的特点是机床由编码在穿孔纸带上的程序指令控制。从那以后，一系列的数控机床被开发出来，包括被称为“加工中心”的多功能机床，它可以从刀库中自动更换刀具和工作位置，并可以连续完成切削、钻孔、饺子和攻丝等多个过程，所有这些过程都由程序指令控制，只要改变程序指令，加工过程就可以改变。CNC的这种加工柔性称为“柔性”。

比如我们的设计师和ACAD一起画了一张变速箱壳体图，然后设计师把图纸送到车间的CAM加工中心。几个小时后，数控机床完成了齿轮箱壳体的加工。

这就是CAD/CAM技术。

更广义地说，CAD技术已经与企业的生产管理紧密相关。

以ABB为例。

我们都知道ISO9000管理系统，这是一个著名的管理系统。在ISO9000统治下，文件的传递需要得到核实。对于企业来说，大家很难坐在办公室里等签字，但是在现在的网络时代，这个问题很容易解决。只要有网络，打开网络就能看到这些需要审核签字的图纸。

然而，保密又成了问题。于是管理系统就出来了。

该管理系统能够保证保密原则，使ISO9000确认流程能够顺利进行。

因此，计算机辅助设计技术在企业中运行如下:

首先签订合同，然后设计师与客户互动，执行初步设计。图纸经客户和相关人员确认后，签发材料采购清单；然后是详细设计，图纸也需要客户和相关人员审核确认；最后最后设置，确认后传送到车间生产部门进行加工制造。期间发生的所有技术问题，包括材料采购和更换，也需要修改和确认；最后，生产完成后，在客户处进行安装和调试，该过程也应按照ISO9000程序执行；最后转动钥匙。

在整个过程中，我们看到ACAD图纸在管理系统MIS下不断的来回审核确认，看起来很繁琐。但是经过这种处理，可以提高图纸和文件的准确性，降低成本，是一种很好的方法。

可见CAD不仅仅是绘图，企业的科学管理在背后起着作用。实际上，CAD技术是一个范畴，它的内涵是广泛而深刻的，它可以容纳人们在技术研发领域的梦想和科学管理优秀策略的创新。

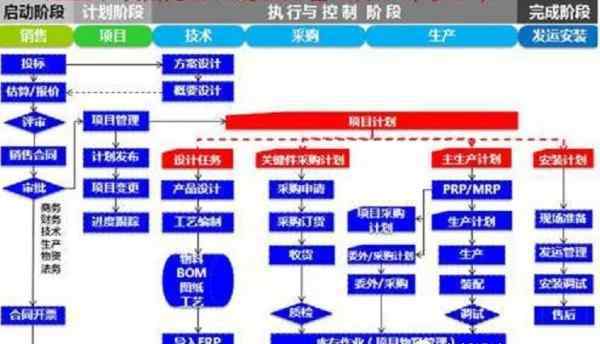

百度创建了一个类似的流程图供大家参考:
