玻璃隔断 关于玻璃隔断的节点绘制，看这一篇就够了！

【材料在线】致力于建立国内首家建材知识媒体平台——服务设计、赋能材料！

设计师，

大家好！

玻璃隔板

不仅是增加空之间透明度亮度的好帮手

这也使得空之间的划分变得无缝

视觉放大空

绝对是小单位的设计武器

应用在家装上

每一个空都可以很好的解释

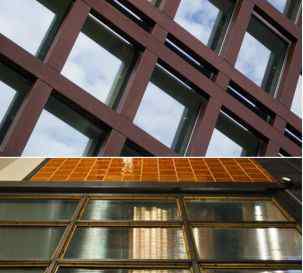

2.PVC、木头、金属是最常见的玻璃框架。

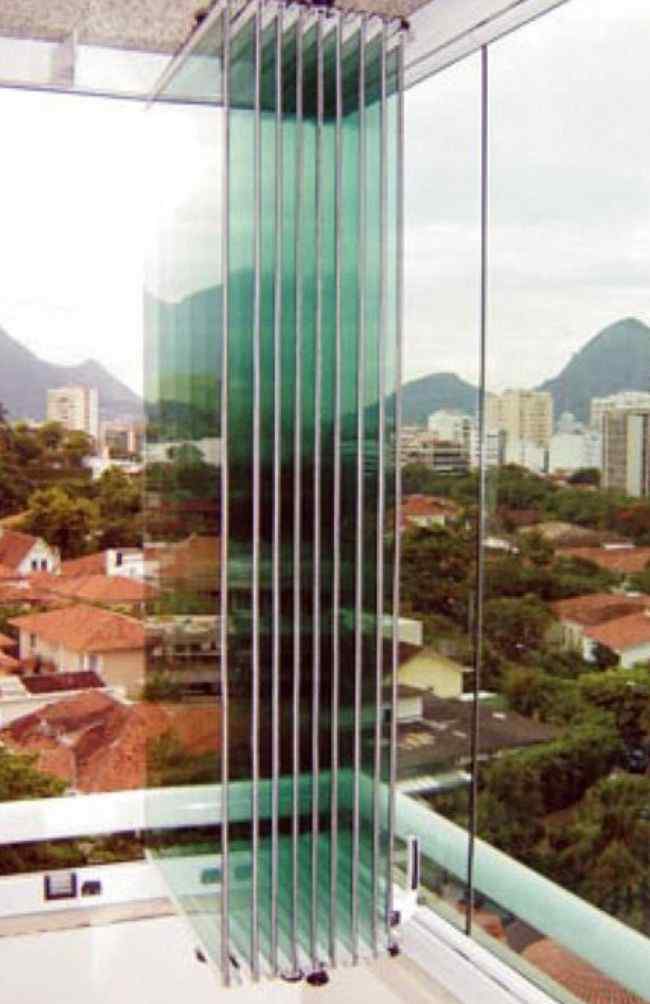

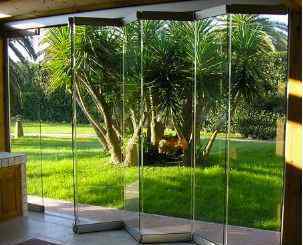

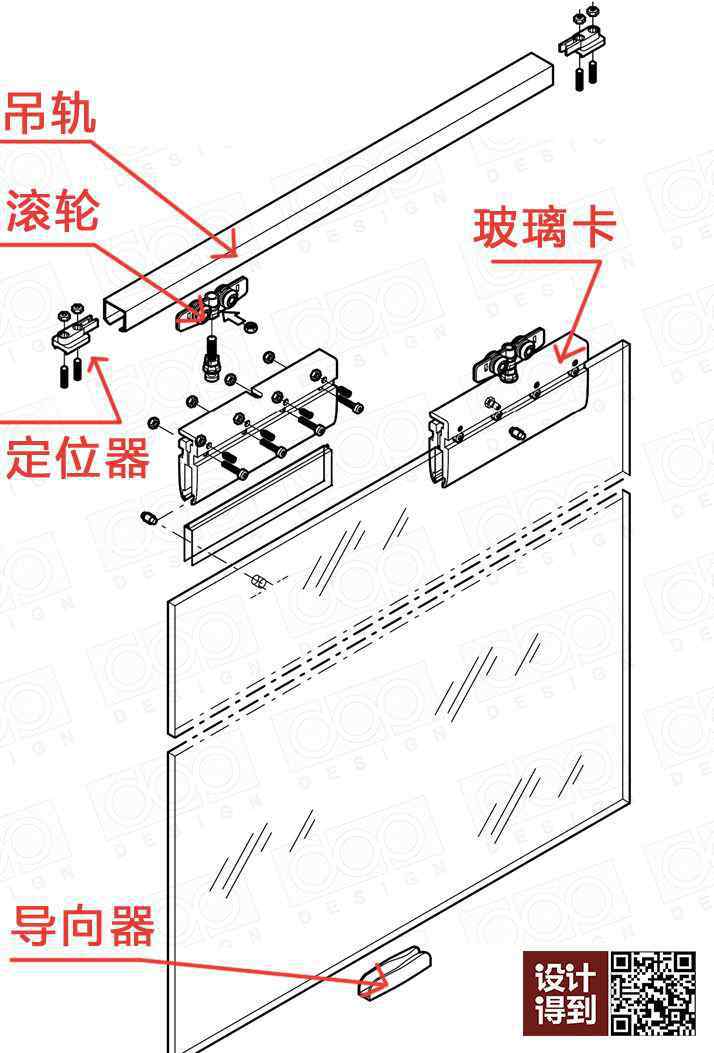

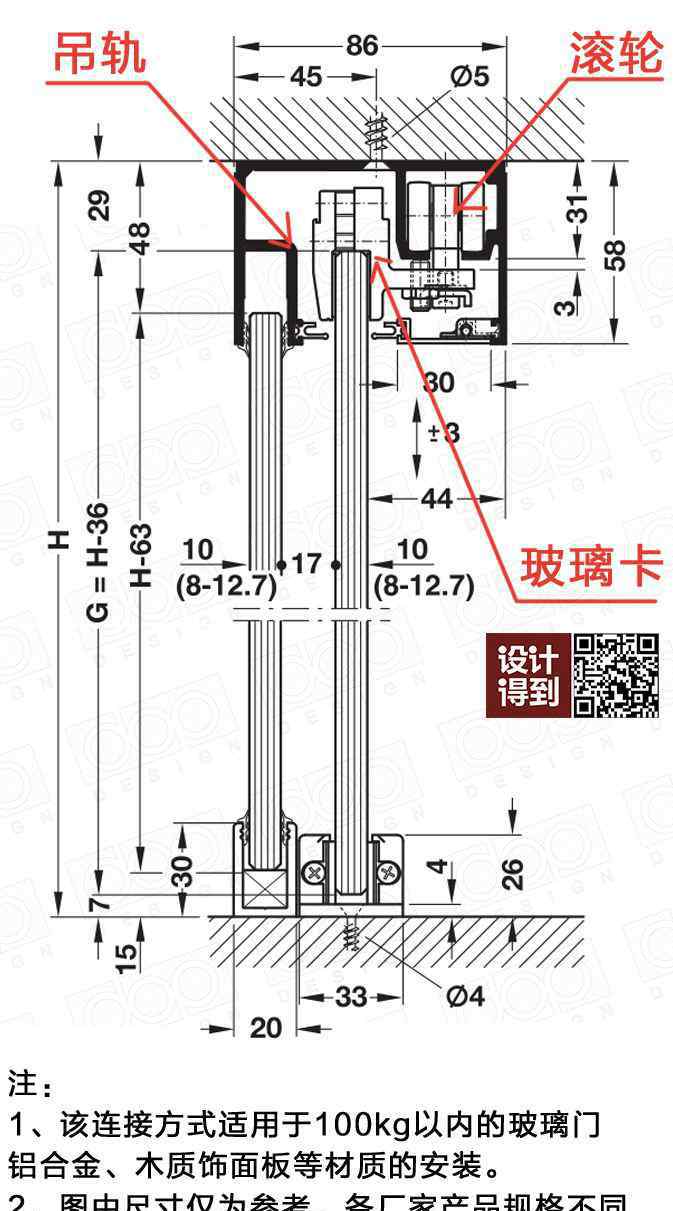

3.活动玻璃隔断的做法和原理，其实我们在门五金一节的时候就已经讲的很清楚了，主要理解思路如下:

固定玻璃隔断节点分析

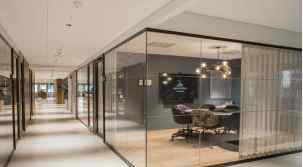

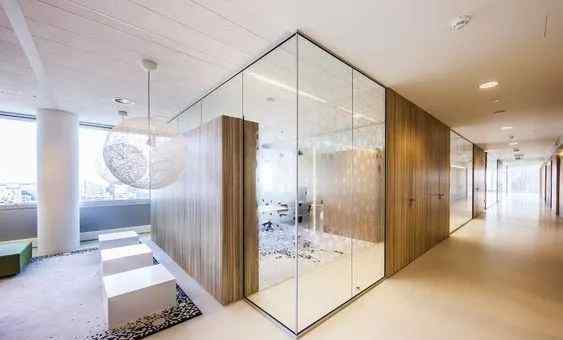

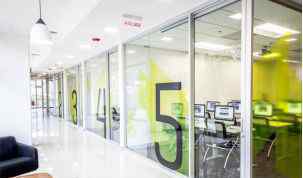

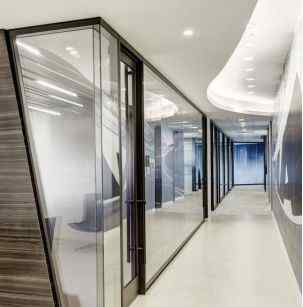

玻璃框固定玻璃的隔断形式，如上图所示，主要由办公高隔断、装饰隔断、鲁班墙组成。

这种固定玻璃隔断接缝的方法，理解起来相当简单，所用的玻璃框按材质主要分为“金属框”和“木框”两种常见类型，如下例所示:

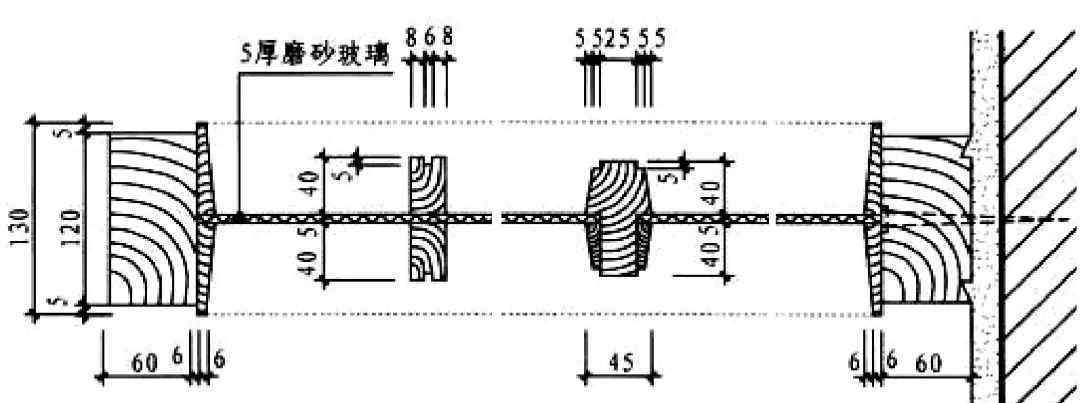

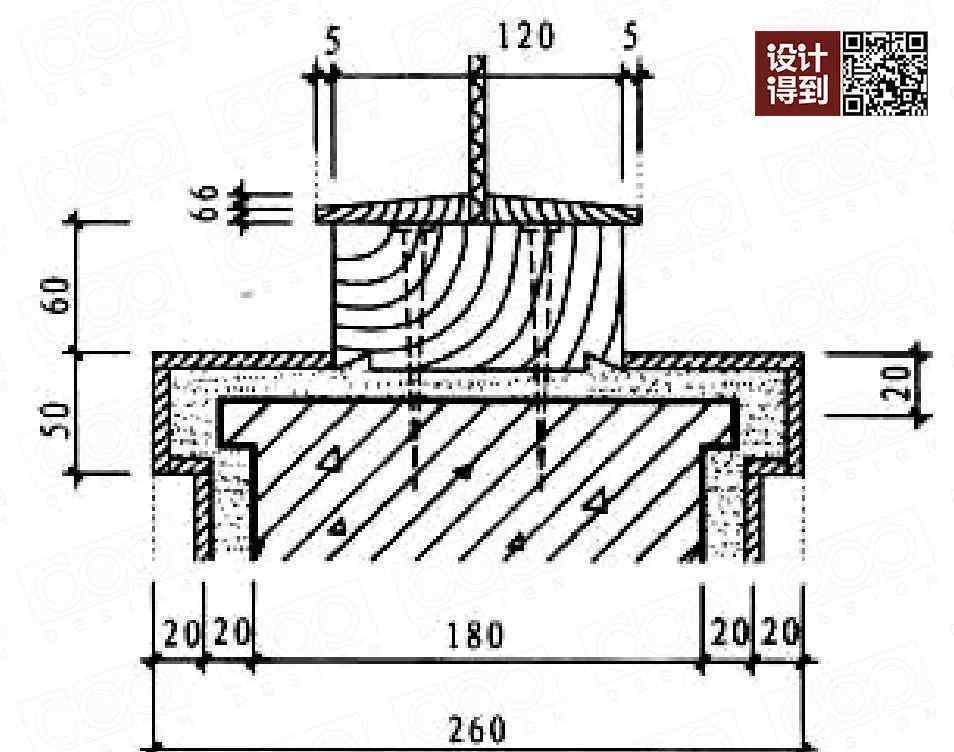

△金属框架和木框架

金属框架玻璃隔断分析；

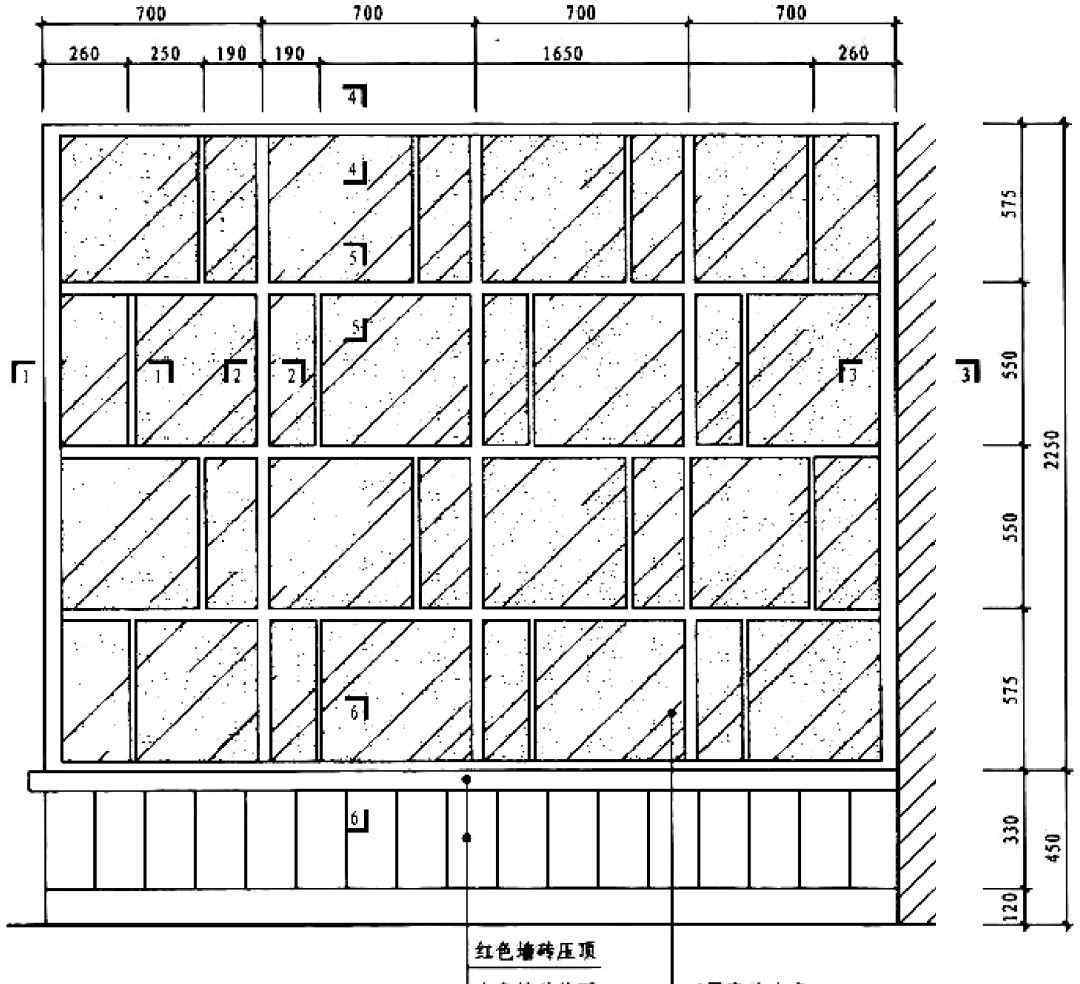

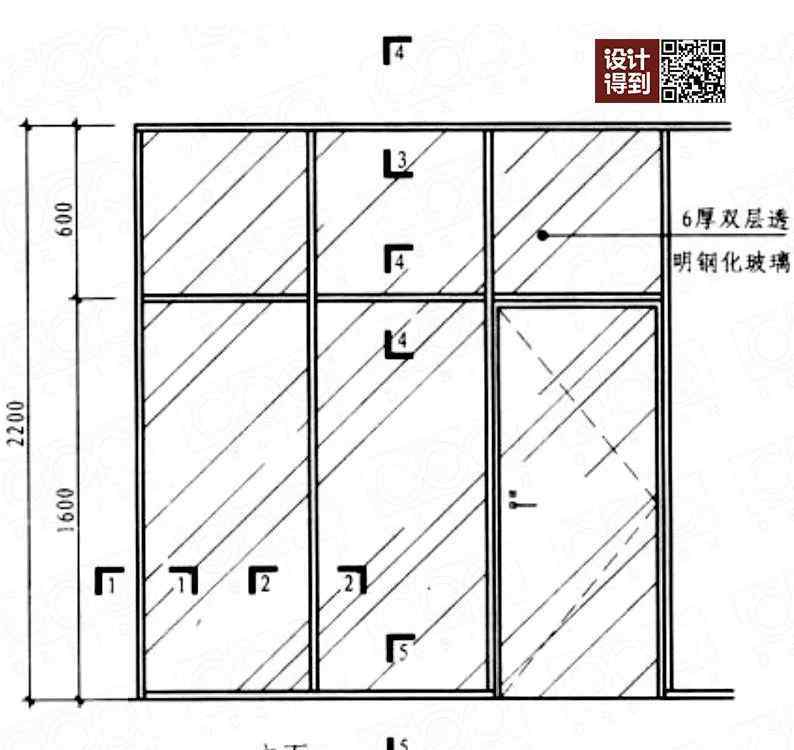

△正视图

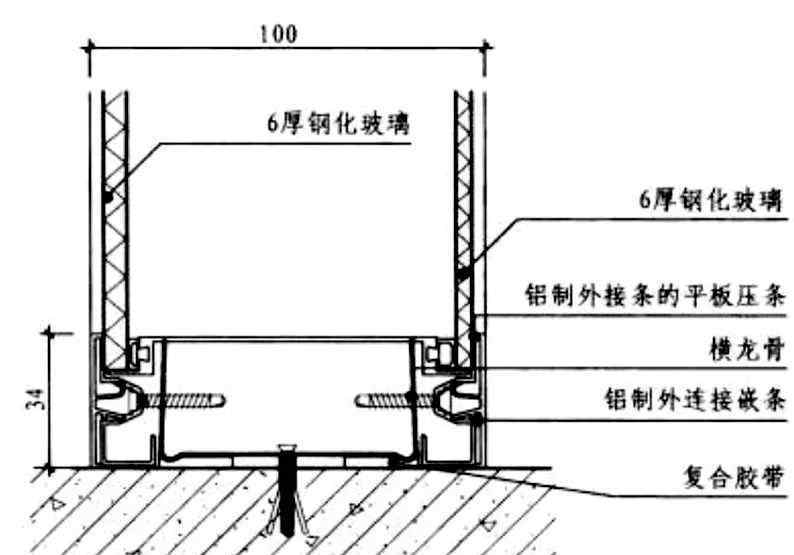

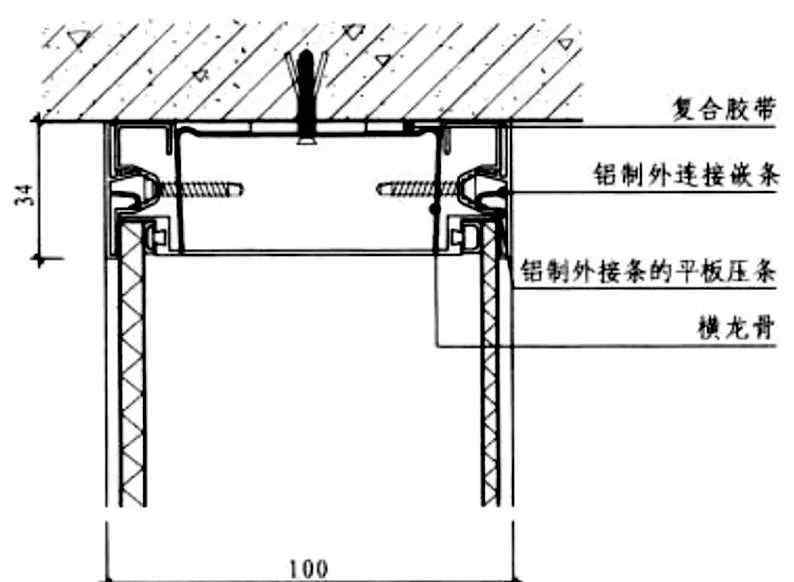

△1-1剖面

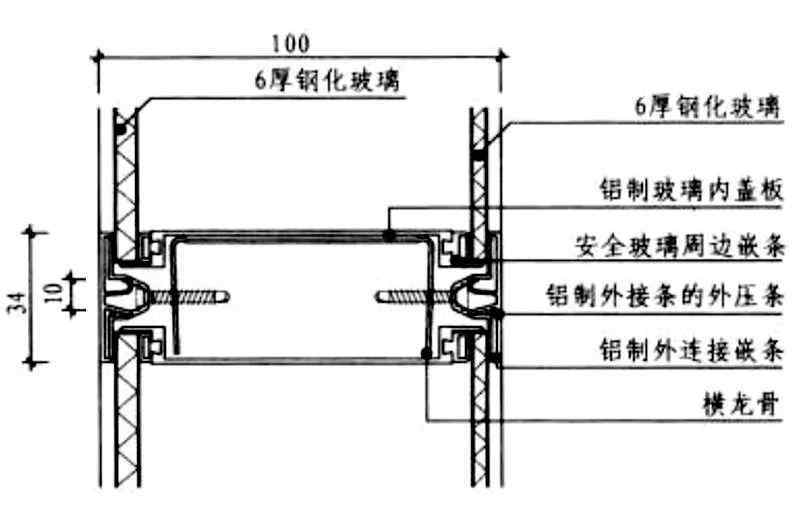

△2-2剖面

△3-3剖面

△4-4剖面

△5-5剖面

△玻璃框架和门盖之间的横截面接缝

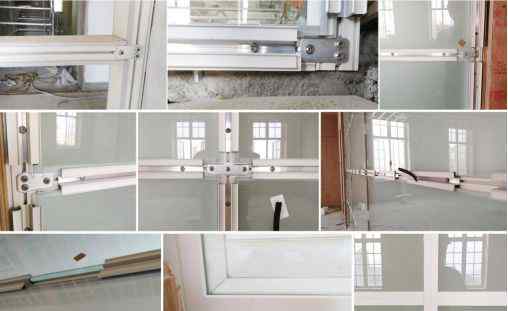

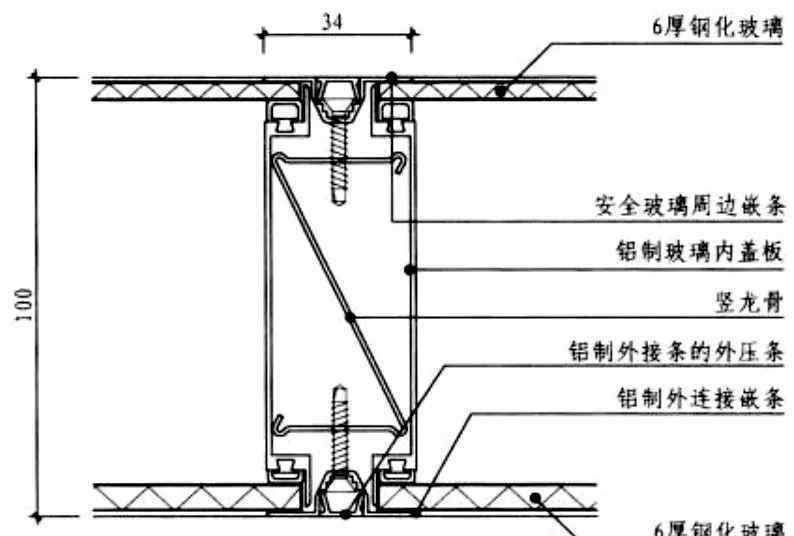

金属框架固定隔墙施工工艺:

△正视图

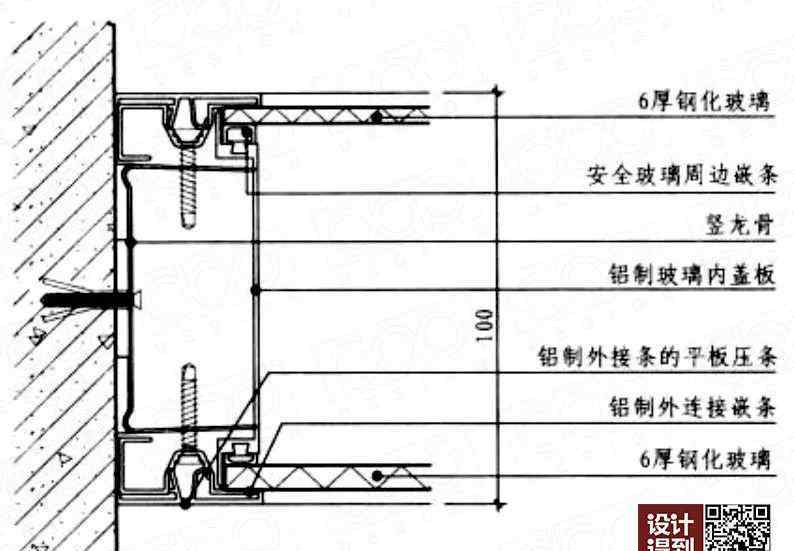

△横截面图

△垂直剖视图

纯玻璃隔断分析

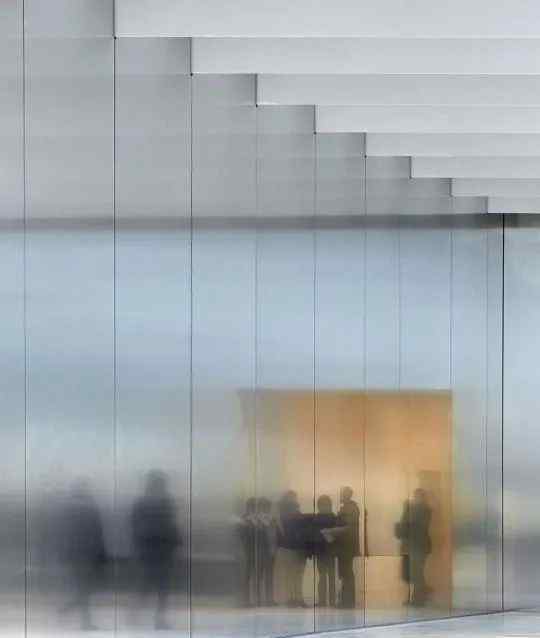

纯玻璃隔断是玻璃隔断实践中最难理解的，也是需要考虑玻璃材料安全性的隔断类型。

而且也是近年来在越来越多的设计案例中大放异彩的隔断形式。因此，在使用这种玻璃隔断时，应特别注意上述设计规范。

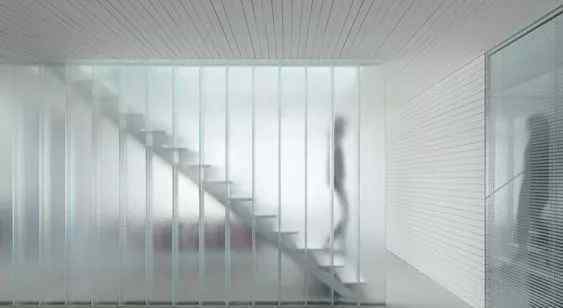

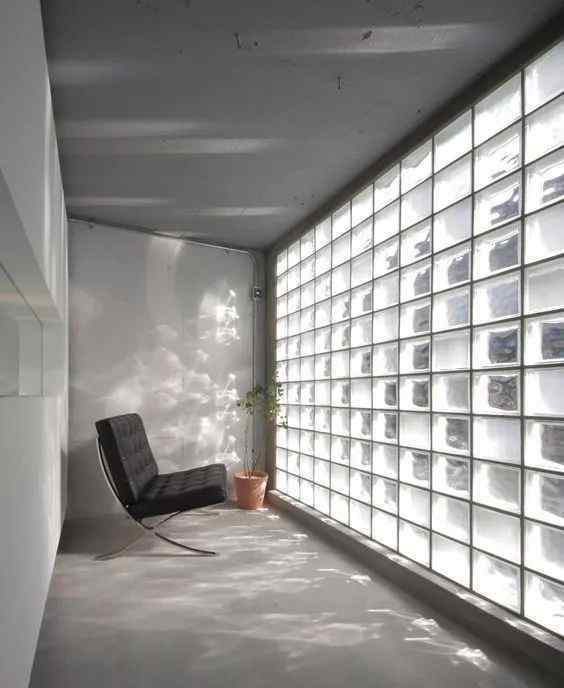

从最开始单纯的用钢化平板玻璃实现纯玻璃隔断，到现在用U型玻璃和玻璃砖实现的室内设计作品层出不穷。在体现玻璃材料进步的同时，也体现了设计师在空之间对透明性和纯净度的追求。

但由于篇幅所限，我在本期中提到，纯玻璃隔断的实践分析主要是指钢化平板玻璃的隔断，玻璃砖的实践分析将在后面的章节中单独介绍。

就室内空房间钢化平板玻璃的纯玻璃隔断构件而言，其安装方式主要分为“框架支撑点支撑”两类。

点支的形式适合面积小的隔断，所以纯玻璃隔断中框架支撑是最常见的，而点支很少见到，甚至很多设计师都不知道它的存在。

点支式纯玻璃隔墙结构分析:

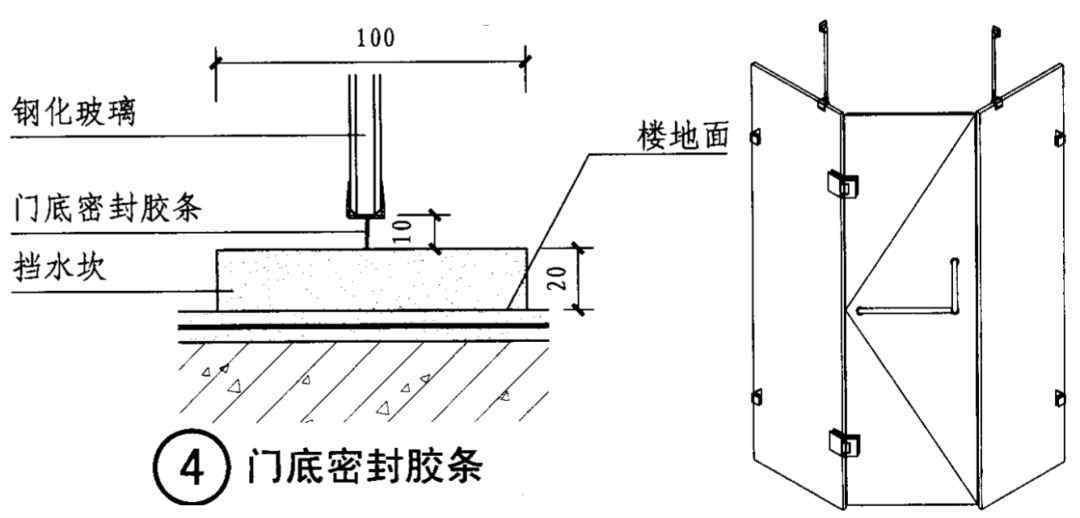

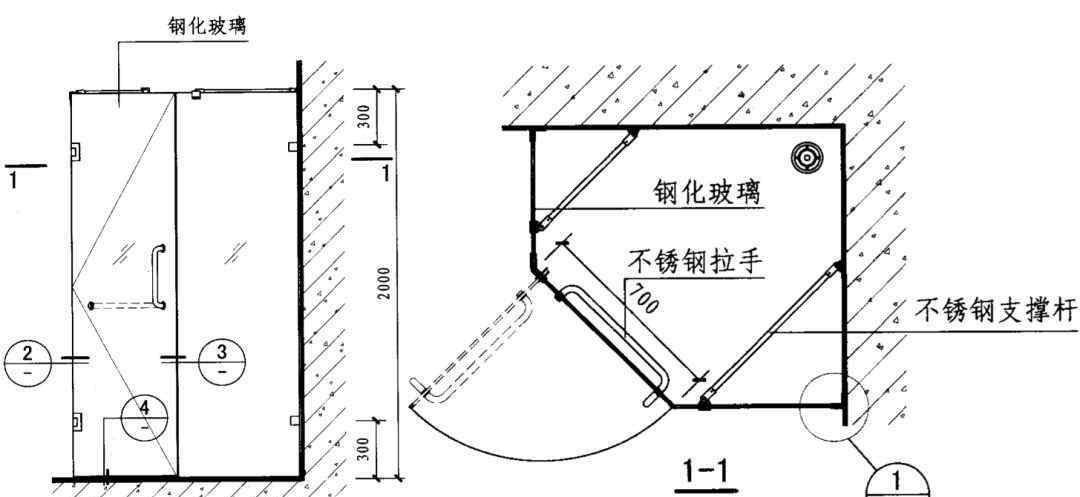

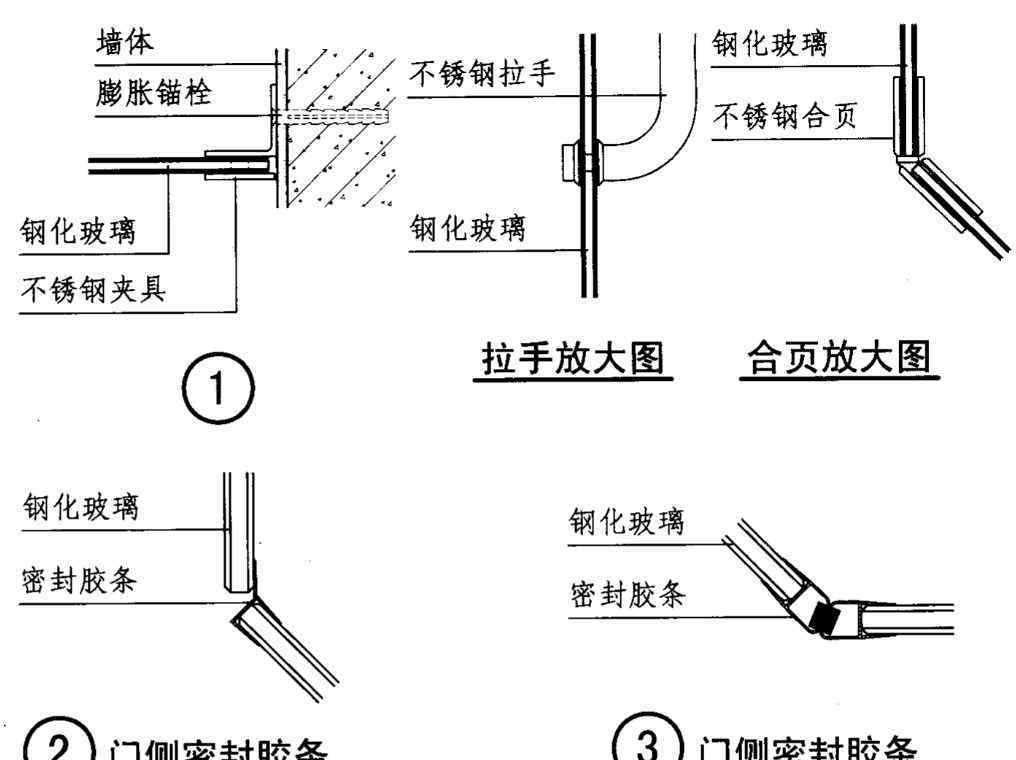

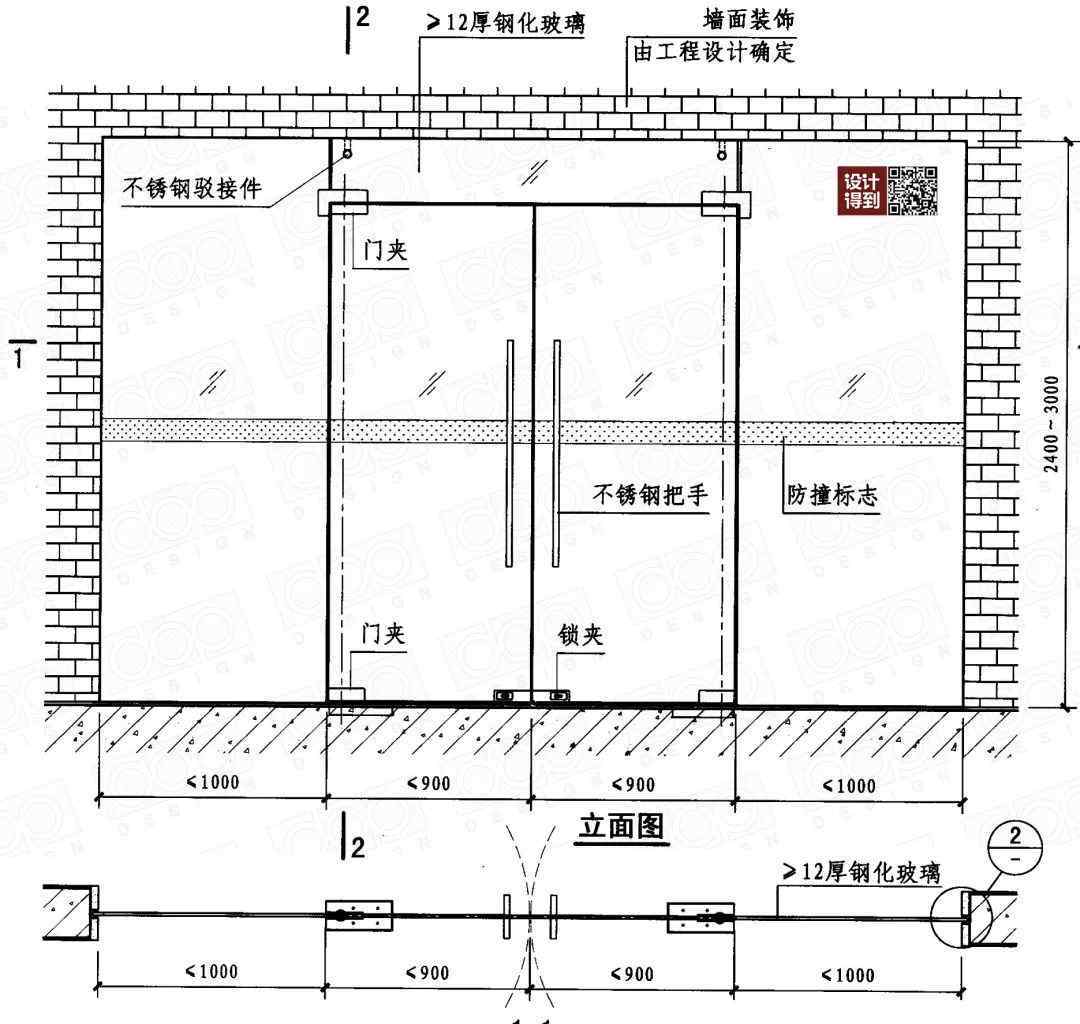

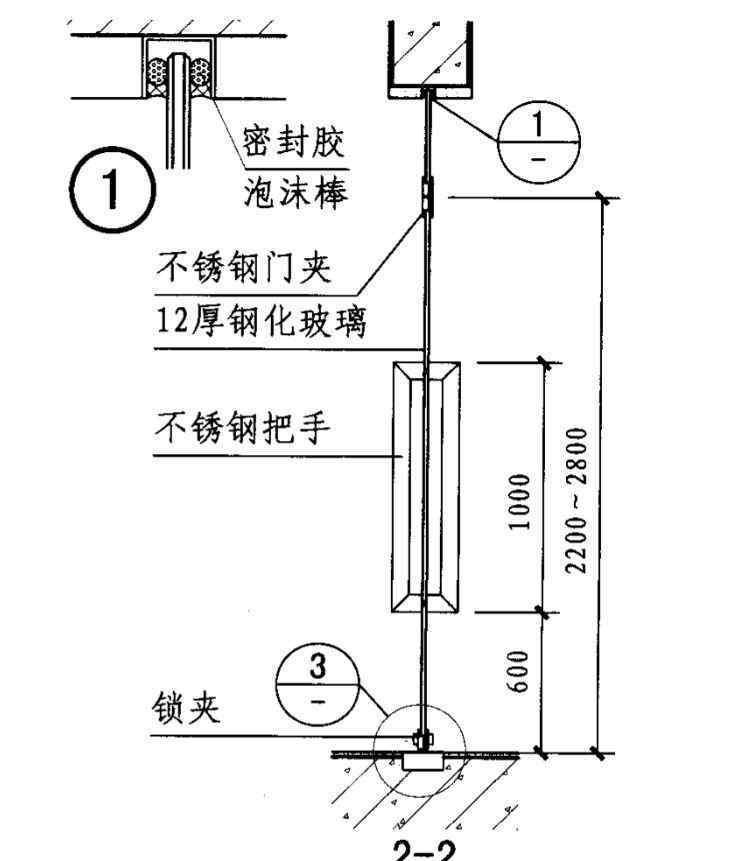

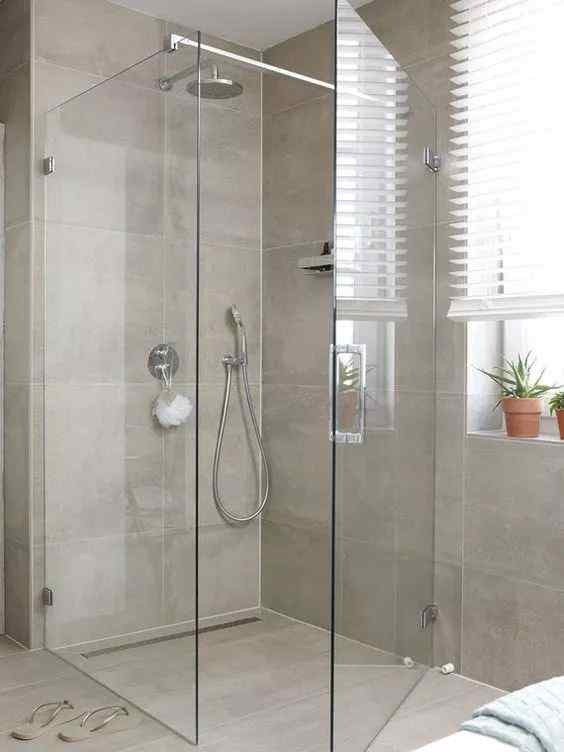

案例一:浴室门点支式纯玻璃隔断:

框架支撑纯玻璃隔墙结构分析:

框架支撑的纯玻璃隔断是我们一直强调的槽胶合式纯玻璃隔断的结构，主要是在玻璃封闭的部分预留槽口，将玻璃直接插入这些槽口。

为了方便记忆，这些槽口呈现的凹槽理解为玻璃框，这与上述固定玻璃隔板的做法有关。这叫“框架支撑”。

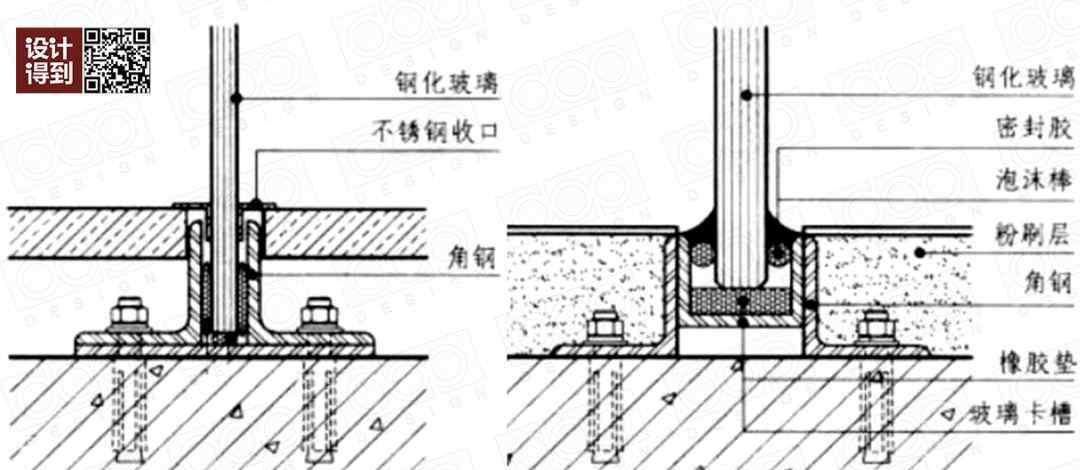

所以，要掌握框架玻璃形式的纯玻璃隔断节点的结构，只需要记住玻璃与吊顶的固定方式，玻璃与地面的固定方式即可。

玻璃和天花板的固定方法:

△玻璃隔断与吊顶的固定方法

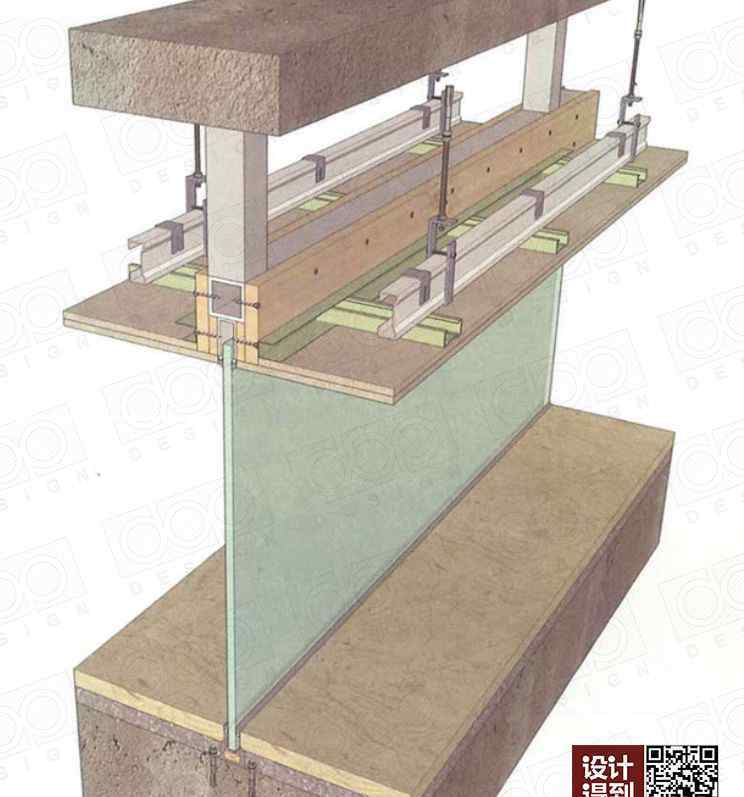

△纯玻璃隔断三维示意图

失去

小节

这个问题看起来有很多信息，但是如果你理解了上面玻璃隔断安装方式的底层规则，这些节点图对你来说并不难。

1、

“槽胶合”的模型是理解常见玻璃隔断结构的关键。

2、

在我的定义里，活动隔断和固定隔断在本质上有着几乎相同的节点做法，是通过把玻璃放在一个“框架”里来实现的。区别是一个加了硬件导轨，一个没有。

3、

纯玻璃隔断不仅仅指钢化平板玻璃的隔断，钢化平板玻璃隔断的节点做法主要分为“点支撑”和“框支撑”。

声明:文章来源于微信官方账号中的dop设计，欢迎关注
