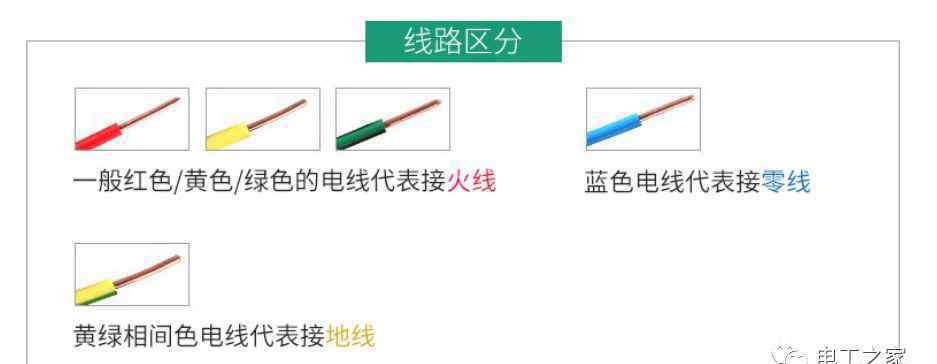

每当是和电有关的东西,字母“L”代表火线,“N”代表零线——地线用一个看起来像WIFI信号▼的符号表示
开关插座在接线时也遵循这个原则:每个端子都标有需要接线的属性,如果标有L,就要接线——以此类推。
墙壁开关很特别。这个开关上没有零线和地线,只接火线。因此,我们无法从墙壁开关的端子上找到“N”符号和接地符号。都是L——因为“L”太多,所以分为L1,L2……...

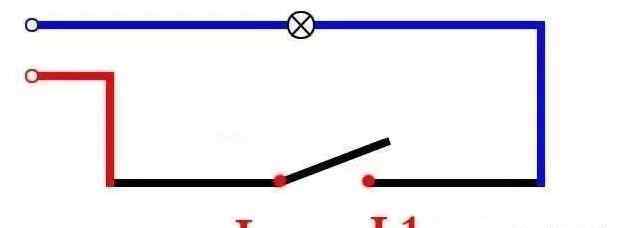

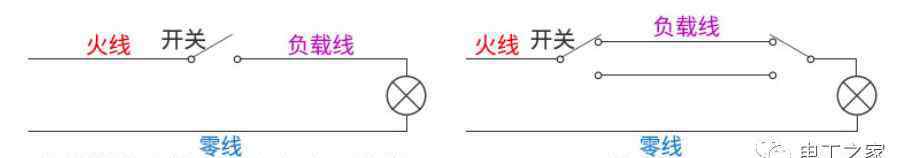

如上图所示,火线连接到开关,然后从开关引出。在开始时连接到开关的火线是真正的火线——始终具有高电位和高电压的线——这被称为火线的“进线”。
穿过开关后引出的导线只有在开关闭合时才是火线;当开关断开时,上面没有电压,只是一条普通的连接线——它被称为火线的“出线”。
墙壁开关端子一般分为两种情况:

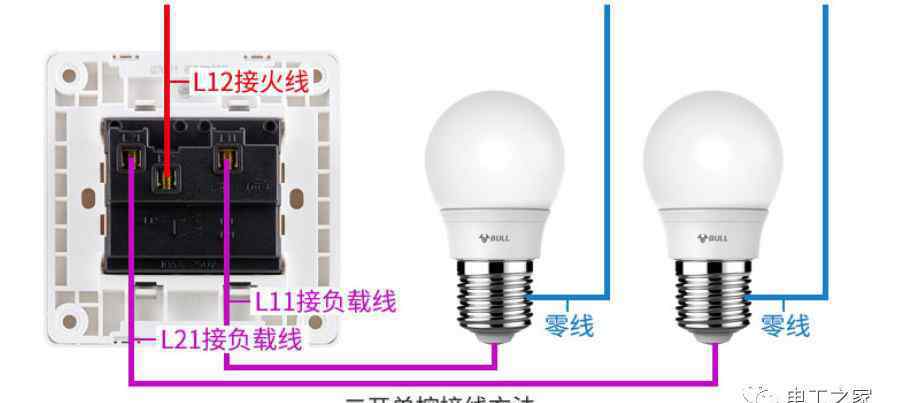

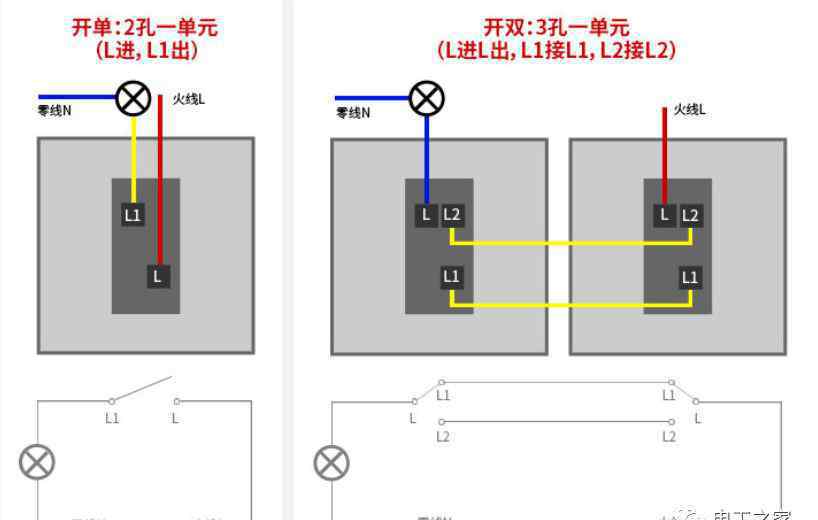

第一个是“L”和L1、L2同时出现。这时,我们应该把进线接到L端子,把出线接到L1、L2等号码的端子。
如果有多个L,需要先用导线把L连在一起。然后将火线连接到任何l端子。
另一种是没有“L”端子,取而代之的是“COM”端子,意思是“公共端子”——多开关(同一个开关上有很多按钮)喜欢这样标注。通常只有一个“COM”终端。
接线时要把进线接到COM端子上,剩下的L1等有编号的端子接到出线上——出线的另一端,接各种灯或其他开关(双控开关或中途开关)。
