建筑工程测量放线施工标准做法图解(施工测量勘察)

放线标准做法

1、测量工作原则

审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2、测量工具

所有精密仪器必须经过计量检测，合格后才允许在施工现场使用

建立测量仪器台账统一管理，定期维护与保养点这免费下载施工技术资料

3、 结构测量做法

现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示

沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测

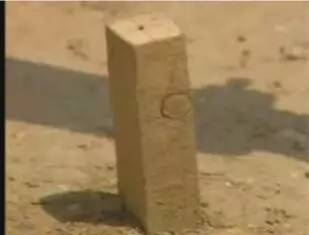

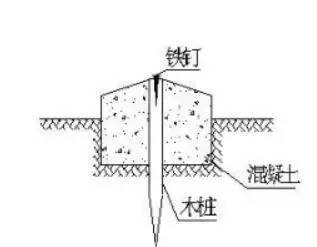

临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动

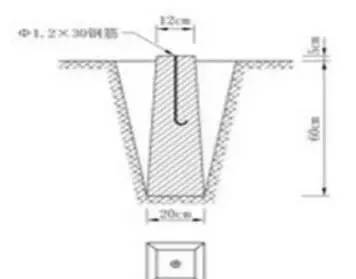

场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实

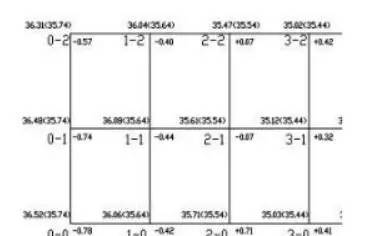

建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整

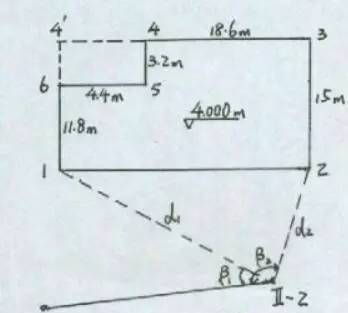

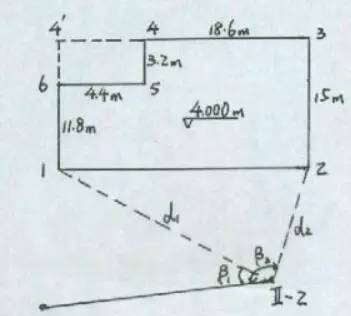

进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点点这免费下载施工技术资料

施工单位在完成建筑定位、轴线引测后报监理公司复核

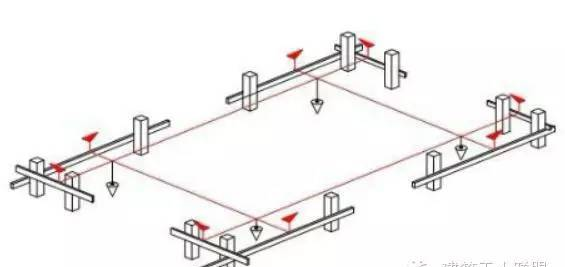

基础施工轴线引测采用龙门桩

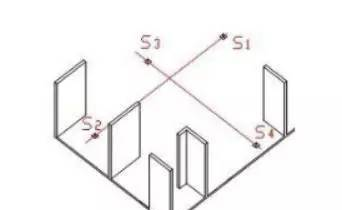

主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个

所有主控线、轴线交叉位置必须采用红油漆做好标识

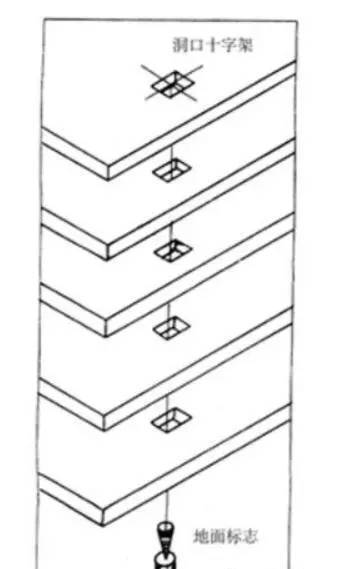

楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线

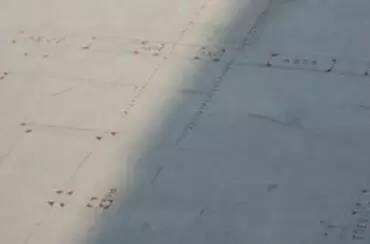

结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测

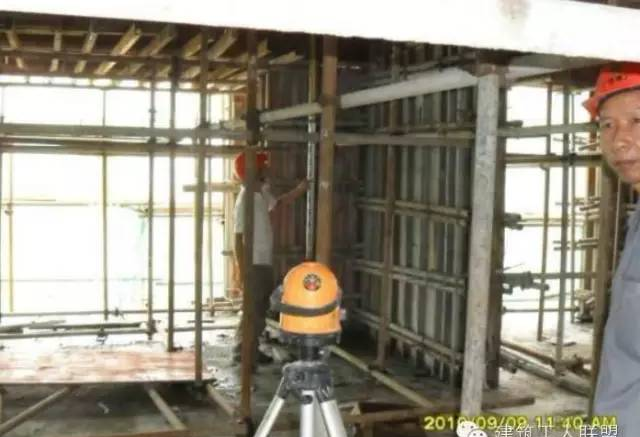

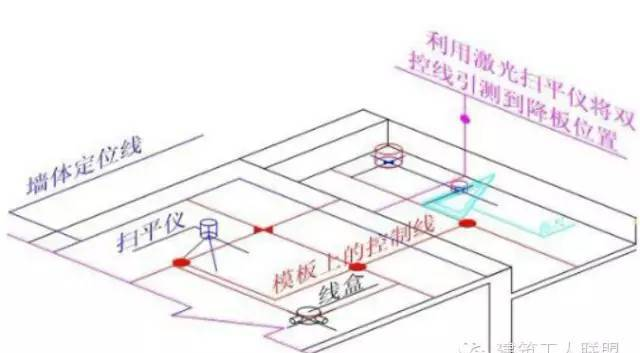

模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线

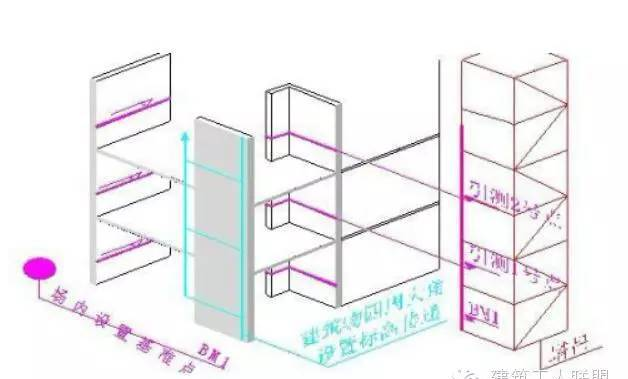

结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）

建筑物大角位置设置垂直度控制线，控制线距墙边100mm

模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mm

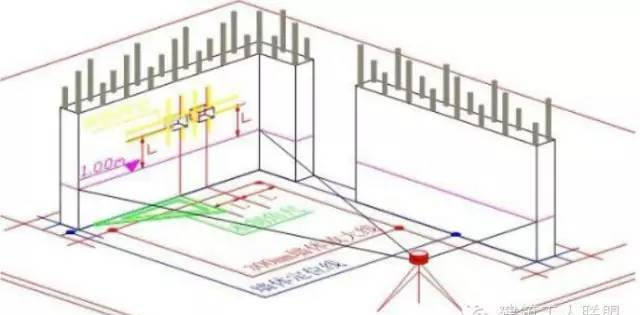

结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位

模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位

4、砌筑测量放线做法

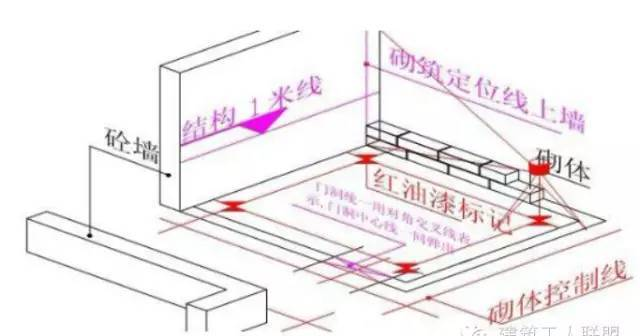

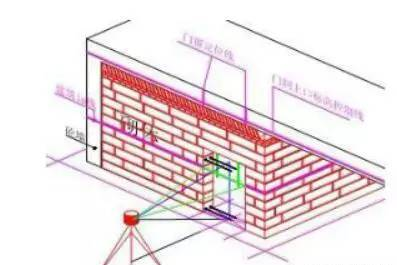

①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线 ④门洞口采用对角线表示，同时弹出门洞中线 ⑤每间房间控制线相交处采用红油漆标识点这免费下载施工技术资料

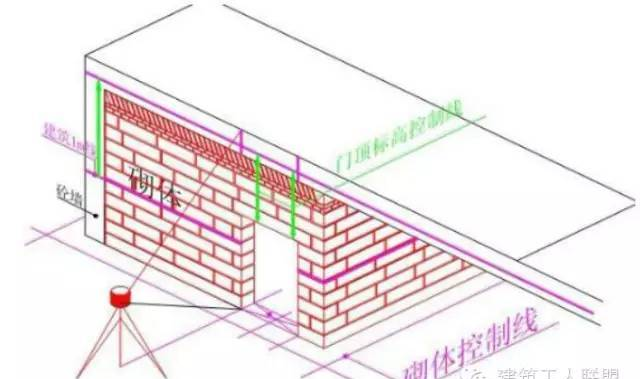

砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高

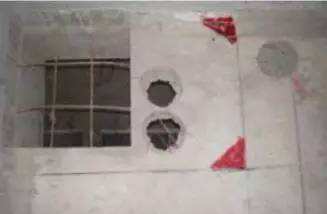

管道井、烟道也须设置双控线。成品烟道和水电预留孔，在结构施工阶段，须放线定位

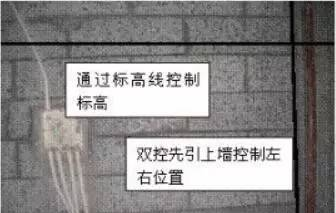

将建筑控制线翻到砌体墙上，利用建筑1m线对水电预埋进行精确定位

5、抹灰测量放线做法

抹灰利用结构控制线、砌筑控制线进行灰饼定点，并将地面控制线弹到墙上

门洞侧面、顶面利用砌筑门洞中线，采用扫平仪进行灰饼定点

烟道、水电管井也须采用激光贴饼。保证现场与设计尺寸一致

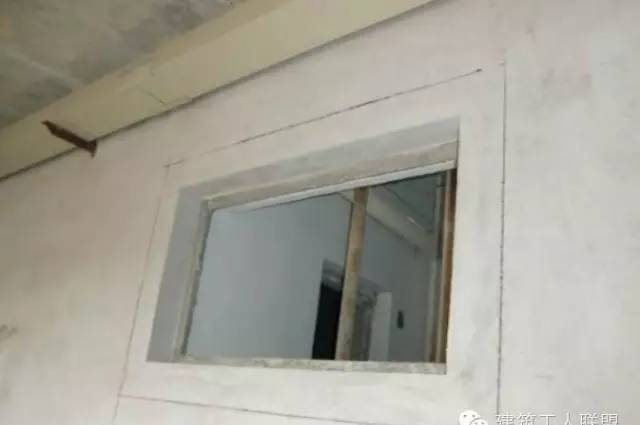

门窗洞口二次收口弹控制线150mm，门窗侧面和顶面按A26进行灰饼定点

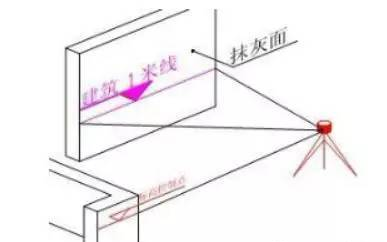

抹灰完成后在墙面弹出建筑1m线

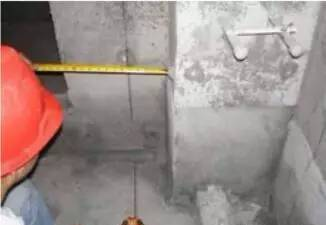

结构模板安装、结构模板拆除、砌筑和抹灰完成后3天内总包和监理必须完成该楼层的实测实量，并将测量记录报项目部、品质管理中心（资料由监理工程师统一收集）
