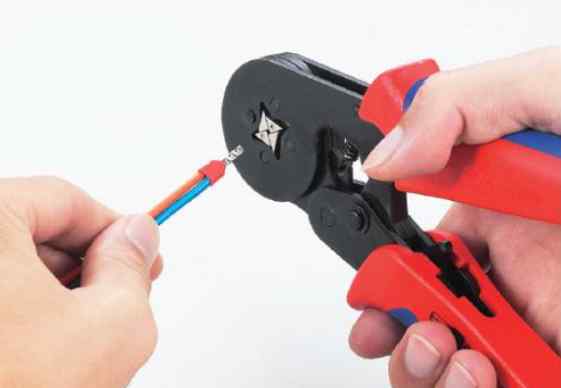

端子板:由各种类型的连接端子组成。
屏内设备与屏外设备和屏顶小母线连接时,必须经过端子排;同屏不同安装单元的设备相互连接时,也要经过接线盒。

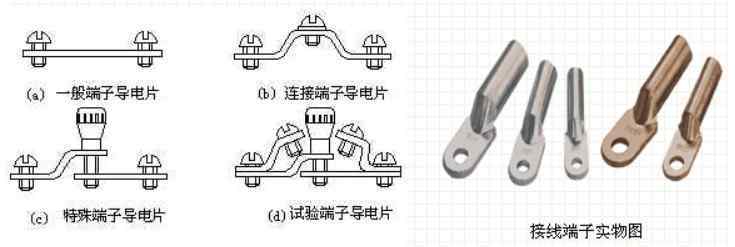

二、 端子的类型通用端子:是连接电路两端最常用的端子;
连接端子:用导电片通过绝缘座上部的中间间隙将两个端子连接在一起,使各种电路可以连接或分离;
测试端子:用于接入电流互感器的电路,在不松开原接线的情况下即可接入测试仪器,保证电流互感器二次侧工作时不断路;
接线型测试端子:兼具测试端子和接线端子的功能;专用端子:用于需要轻松断开的接线端子;端子端子:用于固定或分离不同安装单元的端子。

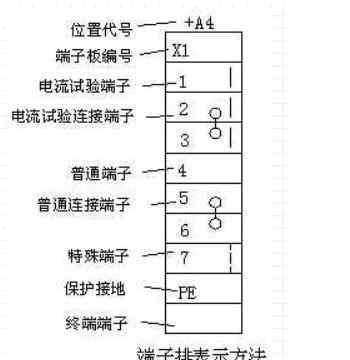

三、端子排的排列原则1.不同安装单元的端子应分开布置,不得混放在一起;
2.端子板一般垂直布置,应布置在靠近安装单元设备的一侧。
3.每个安装单元端子排的端子应按一定顺序排列,以便于查找。排列顺序为:交流电流回路;交流电压回路;信号回路;DC电路;其他电路。
