千分尺的使用 千分尺的使用方法

1.每个部的名称:

(1)数字千分尺

(2)刻度显示千分尺

2.标尺读数方法:

(1)数字千分尺

测量值:直接读取显示的数据。

(2)刻度显示千分尺:

测量值:长轴刻度+短轴刻度

根据下图主轴和副轴的放大图,说明如下。

< 1 >首先读出主轴上副轴边缘的刻度。

在下图中,由于其边缘在主轴上介于7和7.5之间,主轴刻度为7毫米.

< 2 >读取与主轴标尺基线一致的副轴标尺。

下图中,主轴的校准基线对准副轴上37-38之间的位置,然后根据刻度分量读出其刻度。

可以得0.4,所以二次轴比例是37.4。

< 3 >是指< 2 >中获得的数据优于主轴1倍的单位。

在下图中,由于主轴的刻度单位为0.1毫米,因此,

0.01×37.4 = 0.374毫米.

(4)将(1)和(2)的结果相加,得到(最终)测量值。

下图中,测量值为7+0.374 = 7.374mm。

3.使用顺序:

3.1使用前检查确认。

1)在测量表面(基准面、主轴)上,不得有缝隙或异物粘附。

2)旋转棘轮,检查并确认主轴移动平稳。

3)用棘轮旋转移动主轴,使基准面与主轴缓慢接触,然后旋转棘轮2-3次空。

此时,检查基点(零点)是否正确。

*数字千分尺:复位显示00.000。

*刻度显示千分尺:确认主轴零点和副轴零点重合。如果它们不一致,调整千分尺。

主轴,使主轴的零点与副轴的零点重合。

4)无灰尘、油污等异物。允许在被测零件的测量位置。

3.2千分尺的使用:

1)千分尺的维护方法

< 1 >原则上必须如下图所示,但根据情况,为了测量方便,允许用一只手拿着测量。

< 2 >测量时施加在被测零件上的压力由棘轮控制,它与转动副轴加压和棘轮加压有关,因为

充分利用这种关系。

1.《千分尺的使用 千分尺的使用方法》援引自互联网,旨在传递更多网络信息知识,仅代表作者本人观点,与本网站无关,侵删请联系页脚下方联系方式。

2.《千分尺的使用 千分尺的使用方法》仅供读者参考,本网站未对该内容进行证实,对其原创性、真实性、完整性、及时性不作任何保证。

3.文章转载时请保留本站内容来源地址,https://www.lu-xu.com/shehui/1429976.html

上一篇

中国驻巴大使入住酒店发生爆炸 造成4人死亡12人受伤 究竟是怎么一回事?

下一篇

连云港12艘海上快艇神秘消失 9名嫌疑人落网 还原事发经过及背后原因!

上海雕刻机主轴 雕刻机主轴型号大全

上海雕刻机主轴 雕刻机主轴型号大全

雕刻机主轴是一种可以高速加工的电主轴。广泛应用于一些中小型雕刻机,主要用于高速雕刻、钻铣、冲孔等。,涉及行业广泛。 雕刻机电主轴型号(自动换刀、风冷、水冷) 4025HY,4025DC-T,4026,4029,4033AC,4033AC-ESD...

雕刻机大全 雕刻机主轴型号大全

雕刻机大全 雕刻机主轴型号大全

雕刻机主轴是一种可以高速加工的电主轴。广泛应用于一些中小型雕刻机,主要用于高速雕刻、钻铣、冲孔等。,涉及行业广泛。 雕刻机电主轴型号(自动换刀、风冷、水冷) 4025HY,4025DC-T,4026,4029,4033AC,4033AC-ESD...

重庆416 重磅!重庆“两江四岸”治理提升统筹规划曝光 26条规划指引为城市发展主轴点睛

重庆416 重磅!重庆“两江四岸”治理提升统筹规划曝光 26条规划指引为城市发展主轴点睛

这一次“两江四岸”整治中包含的两岸岸线也差不多了。华龙。com 华龙。com-新重庆客户10月27日17: 00,重庆“两江四岸”是重庆的宝贵资源,是重庆城市发展的主轴,是彰显重庆“山水美陆之城”独特魅力的窗口,其治理和改善工作备受公众关注。今年11月,市人大常委会主任会议将听...

统筹规划 重磅!重庆“两江四岸”治理提升统筹规划曝光 26条规划指引为城市发展主轴点睛

统筹规划 重磅!重庆“两江四岸”治理提升统筹规划曝光 26条规划指引为城市发展主轴点睛

这一次“两江四岸”整治中包含的两岸岸线也差不多了。华龙。com 华龙。com-新重庆客户10月27日17: 00,重庆“两江四岸”是重庆的宝贵资源,是重庆城市发展的主轴,是彰显重庆“山水美陆之城”独特魅力的窗口,其治理和改善工作备受公众关注。今年11月,市人大常委会主任会议将听...

刻度尺的使用方法 新手入门 | 服装打版尺的使用方法

  • 刻度尺的使用方法 新手入门 | 服装打版尺的使用方法
  • 刻度尺的使用方法 新手入门 | 服装打版尺的使用方法
  • 刻度尺的使用方法 新手入门 | 服装打版尺的使用方法
刻度铅如何使用方法

刻度铅如何使用方法

根据浮子的铅消耗量调整刻度线的距离。使用时避免浪费。建议每次多剪一点,避免彩车吃铅时铅皮太少的问题。鱼吃铅少的时候,做的时候铅皮座要窄一些,鱼吃铅多的时候,铅皮的宽度要放大一些。大鱼3克以上,小鱼1.5克。合理使用钓鱼工具会增加钓鱼的次数。在钓...

昊志机电 打破进口高端电主轴垄断 昊志机电部分产品技术国际领先

昊志机电 打破进口高端电主轴垄断 昊志机电部分产品技术国际领先

广州浩智机电有限公司(以下简称浩智机电)是国内领先的主轴制造商,致力于为中高档数控机床提供自主研发、自主品牌的主轴系列产品。目前已形成“以高端主轴产品为核心,主轴精密零部件制造为支撑,配套维修服务”的业务体系,构建了主轴“整机-零部件-服务”的...

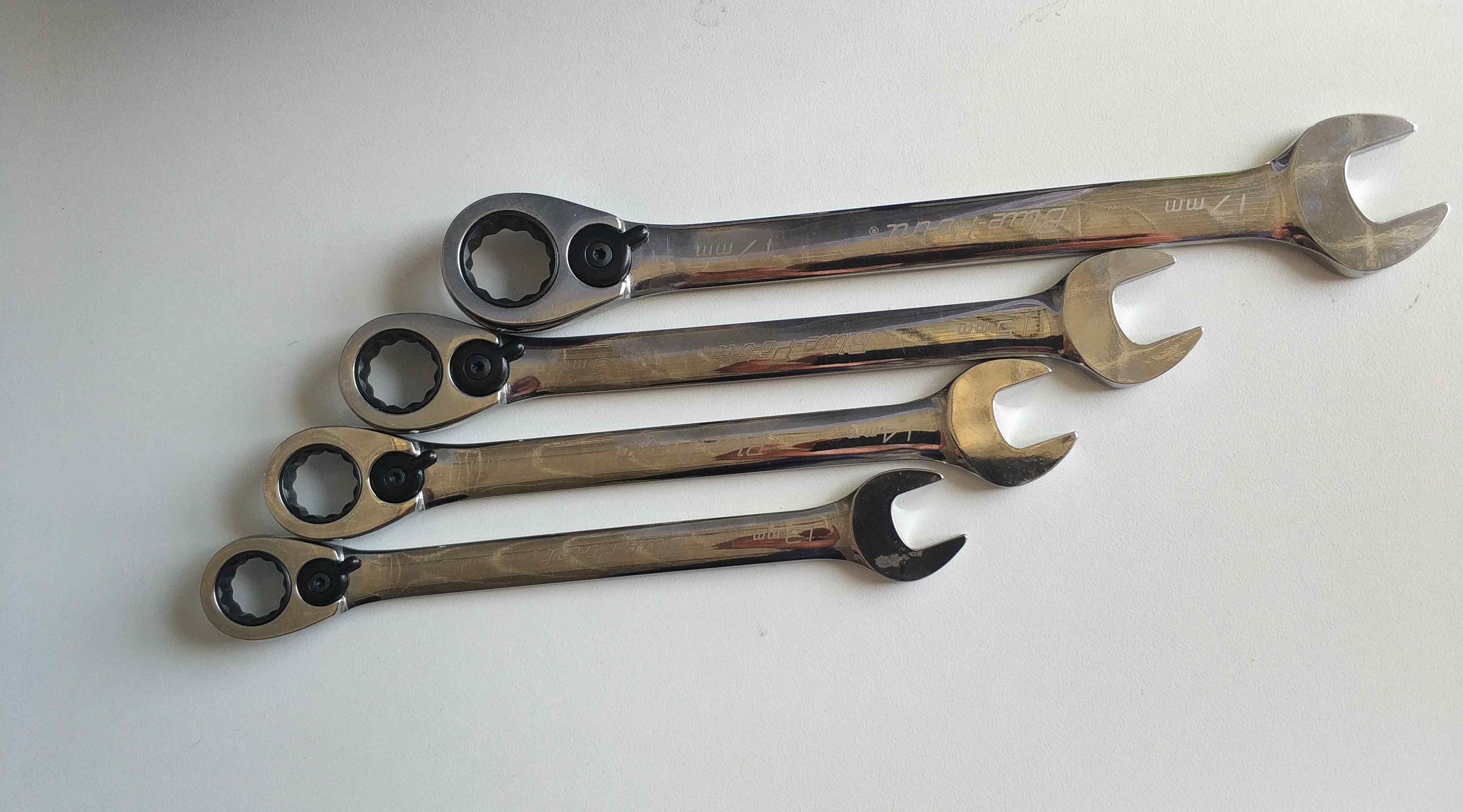

开口棘轮扳手 棘轮式开口扳手
