cad打印颜色设置 CAD打印的颜色和线宽怎么设置

微信名称:CAD吧

日常经典CAD解决方案

史上最全的CAD下载链接:http://pan.baidu.com/s/1skP5jhb密码:9qm2

江南大学、西北工业大学、电子科技大学

请加一个个人小微信号提升学历:jzs0598

开放式计算机辅助设计软件

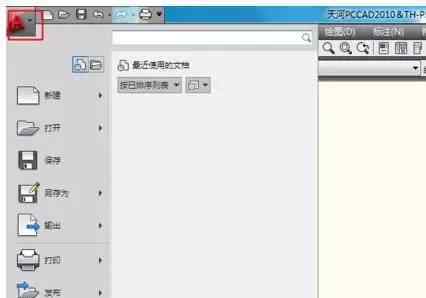

单击图形位置显示菜单选项

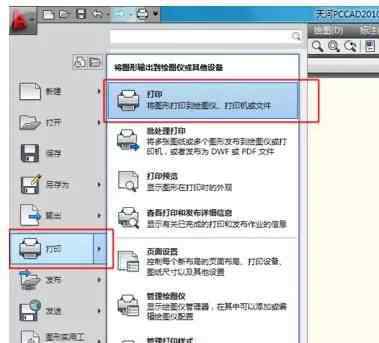

选择打印选项

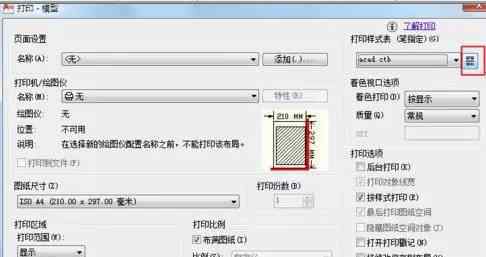

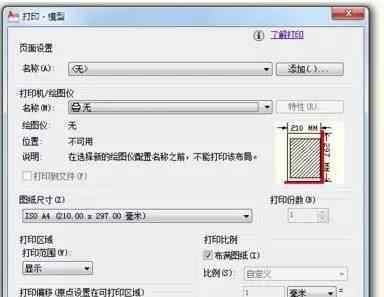

打印窗口打开后，单击>:展开窗口

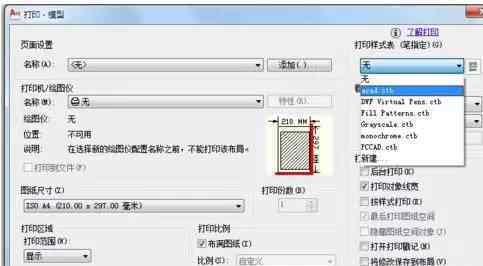

在展开窗口的打印样式表中选择acad格式

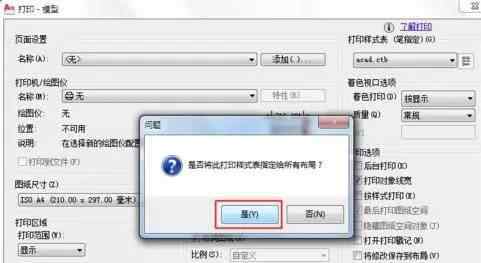

若要将此打印样式表指定给所有布局，请单击“是”

点击图形位置进行编辑

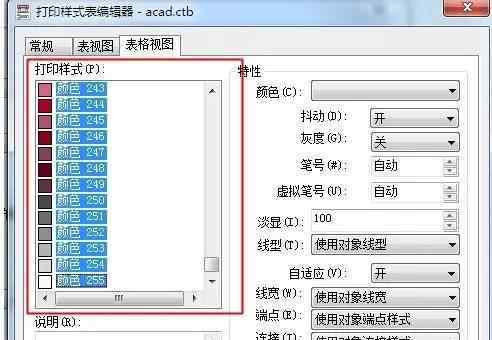

在打印样式中，选择所有颜色

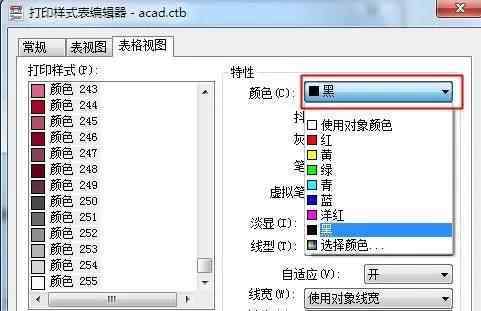

黑色首先出现在特征颜色中

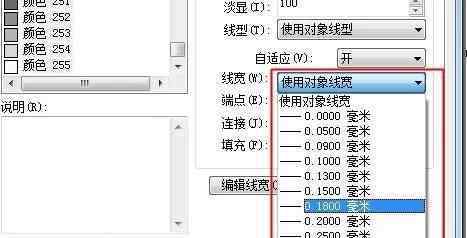

线宽0.18 mm，是细线的线宽，可以根据情况调整

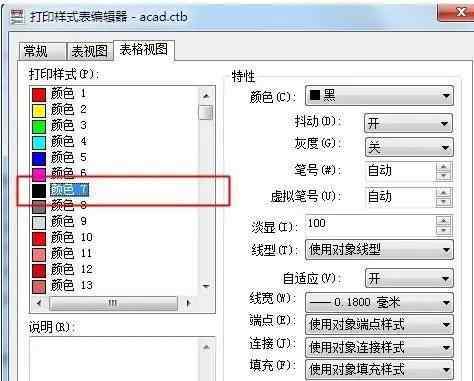

在打印样式中，选择黑色

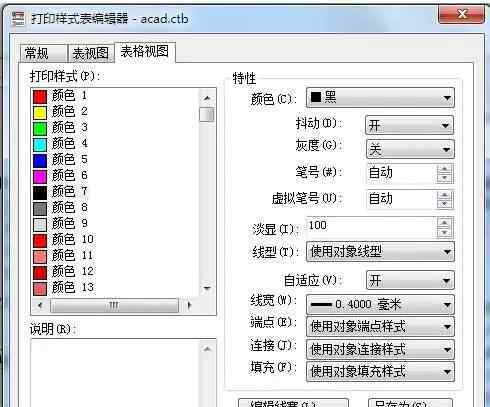

线宽为0.4 mm，为粗线的线宽，可根据情况调整

单击保存并关闭

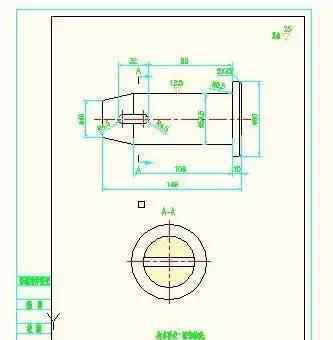

现在可以正常打印了。下图是打印前后的对比
