建筑测量仪器 4种工程测量仪器的操作及使用，彻底搞懂他们！

第一部分:液位计的操作和使用介绍

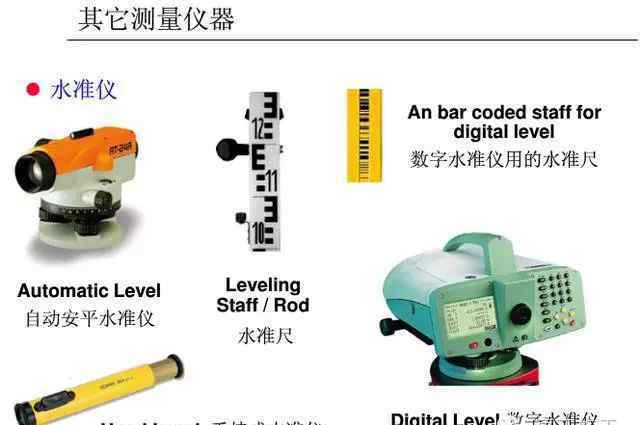

水准仪:主要用于测量地面点的高程

高程:指地面点到大地水准面的垂直距离

调平原理

原理:利用水平视线和水准尺，测量地面上两点的高差，然后由已知点的高程计算出未知点的高程。

如图，知行合一。

,

。

3)反转望远镜的正确位置，瞄准正确的目标并获取读数

。

4)逆时针瞄准左侧目标获取读数

。

5)对于，如果

，那么测回的水平角度是:

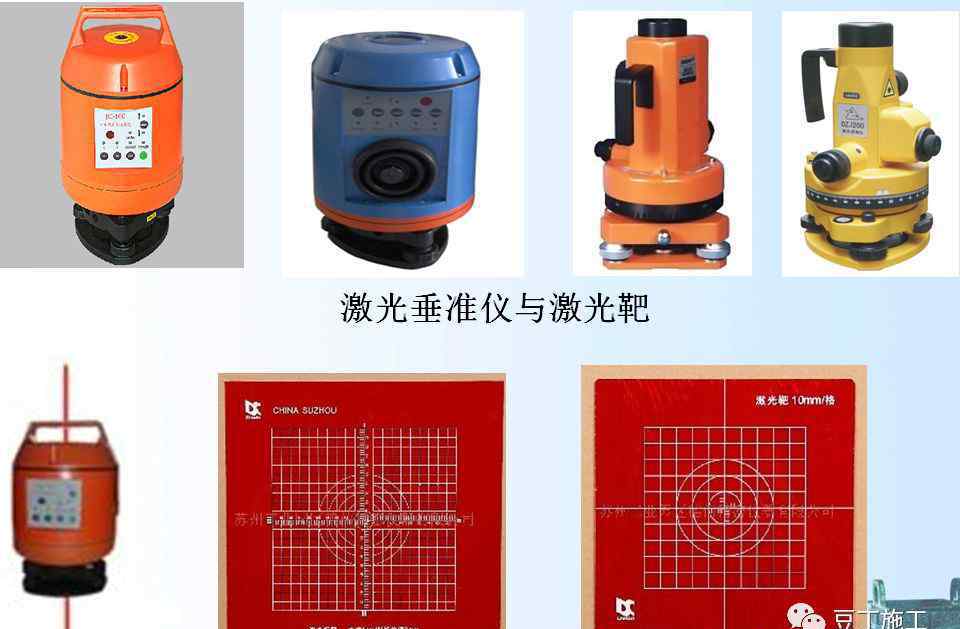

激光垂直度仪:主要用于测量一楼地面的轴线控制点

激光垂直度仪的应用:该仪器用于测量与垂直线的微小水平偏差，传递铅垂线的点，测量物体的垂直轮廓。它广泛应用于建筑施工、工业安装、工程监理和变形观测。

第三，记号笔

安置对中整平垂准

居中:

1.将三脚架居中

2.激光垂直对准仪的对准

调平:

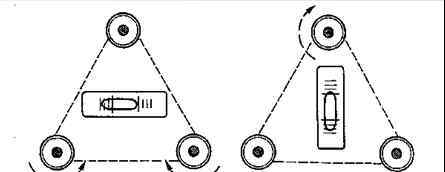

3.调平三脚架。

1)转动照准部分，使管道的水平轴线平行于所选两条腿的地面支点的连线，抬起一条腿，使管道水平面的气泡居中。

2)转动瞄准部件，使管水平轴旋转90°，提起第三条腿，使管水平的气泡居中。应该重复一两次。

4.精确调平

1)旋转瞄准部件，使管道的水平轴平行于选定的两个脚螺旋的中心连线，并相对于管道水平面的气泡中心旋转两个脚螺旋。

2)将瞄准部分转动90°，转动第三个螺钉，使管水平的气泡居中。

重复1)和2)以使水平仪的气泡精确居中。

当垂直激光开关打开时，一束激光束将从望远镜物镜发射并聚焦在激光目标上。激光光斑中心的读数是观察值。但为了提高垂准的精度，仪器的照准部分要旋转1800°，通过望远镜获得第二个观测值，固定点的测量值要取数字。

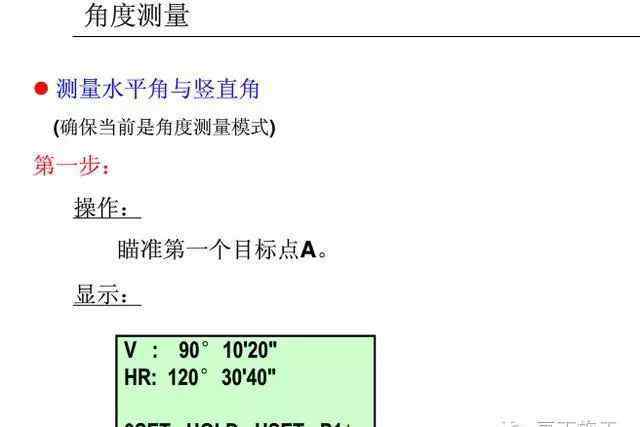

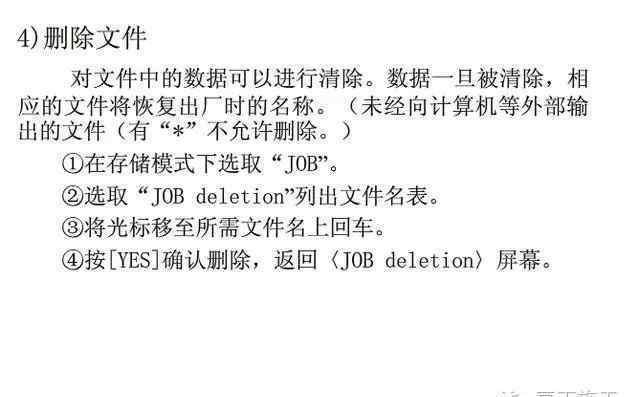

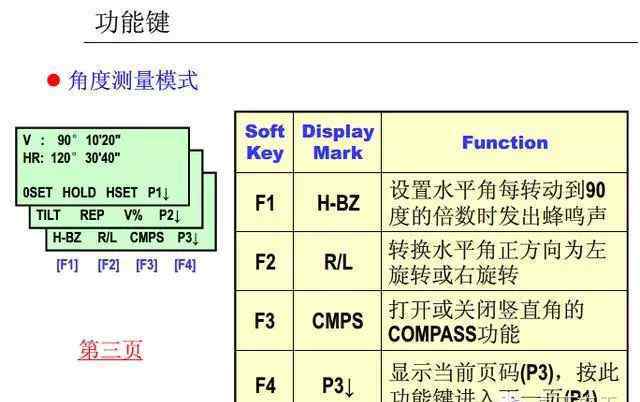

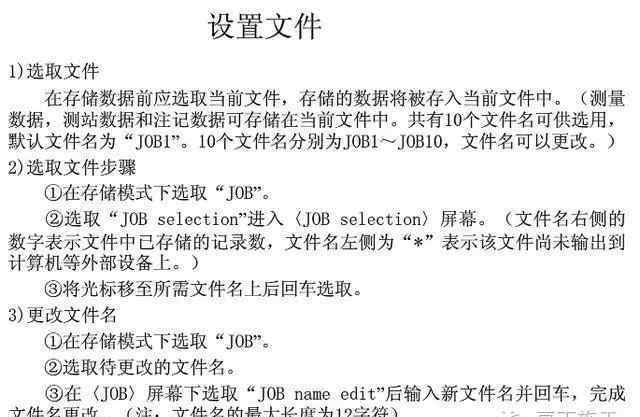

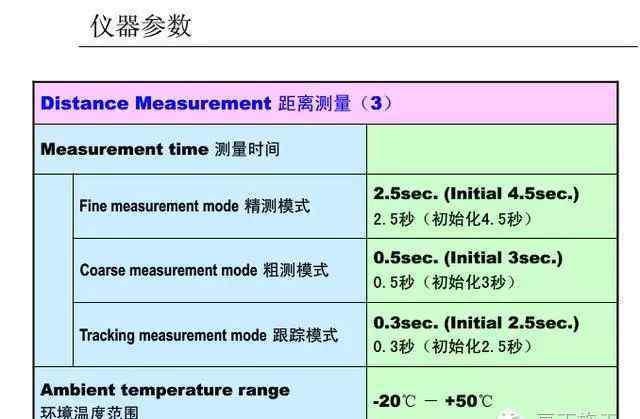

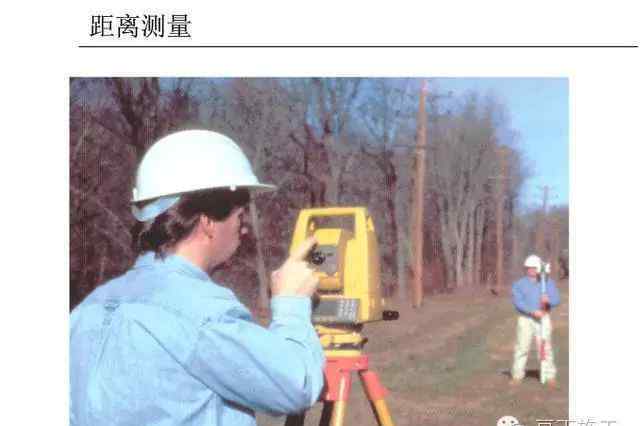

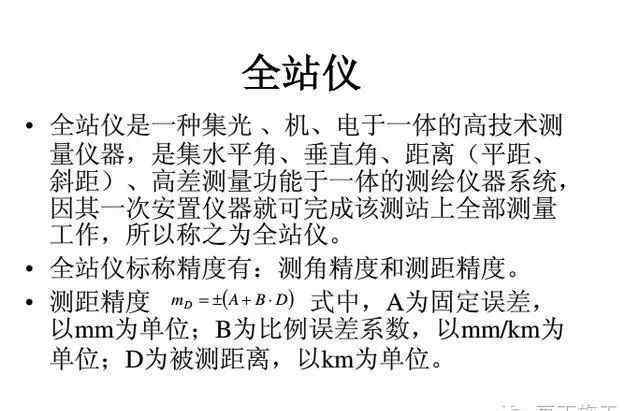

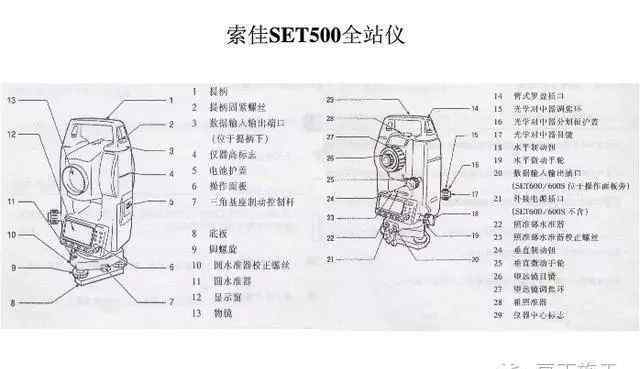

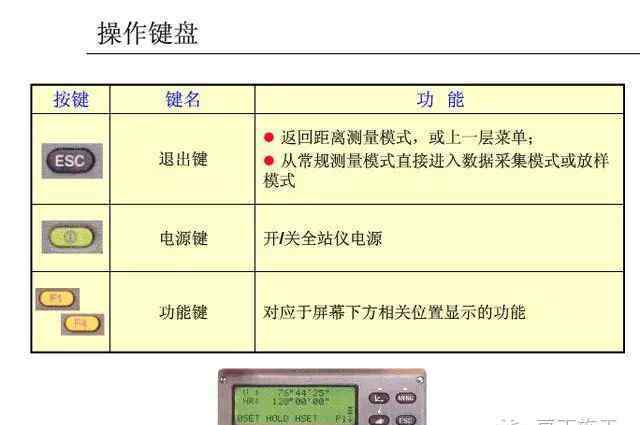

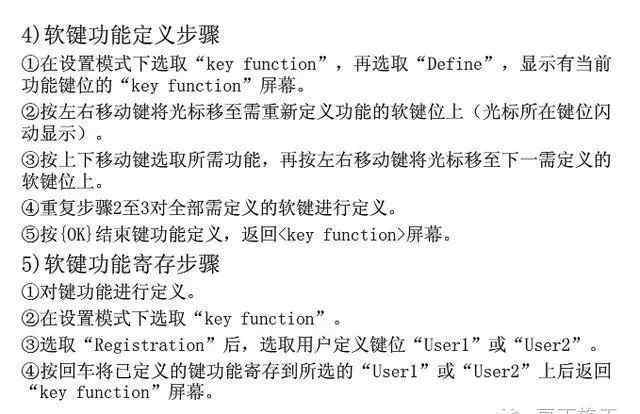

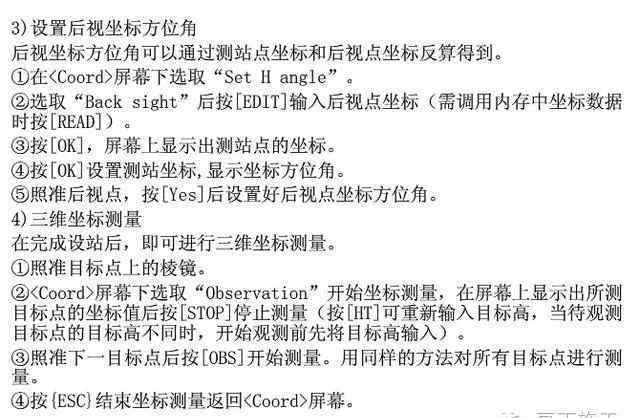

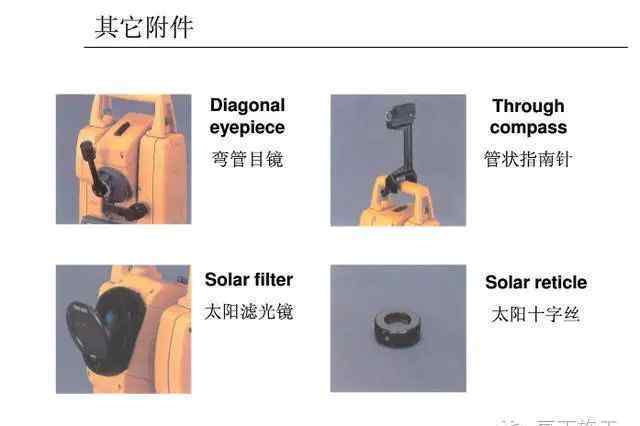

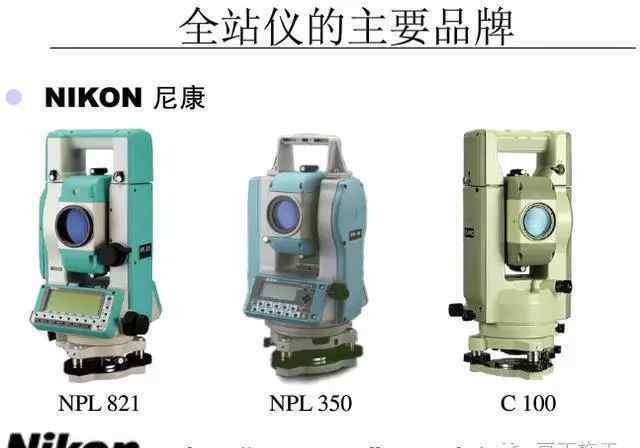

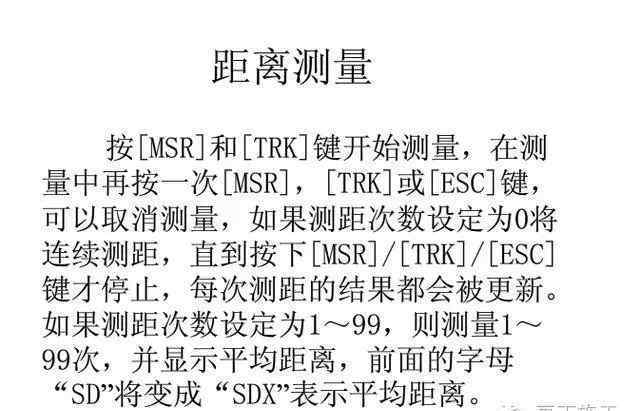

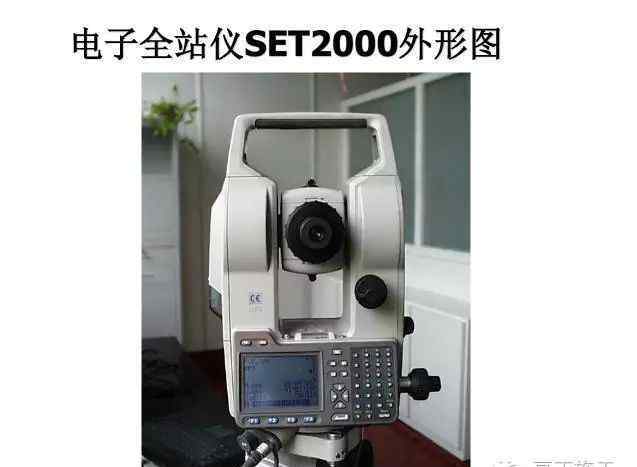

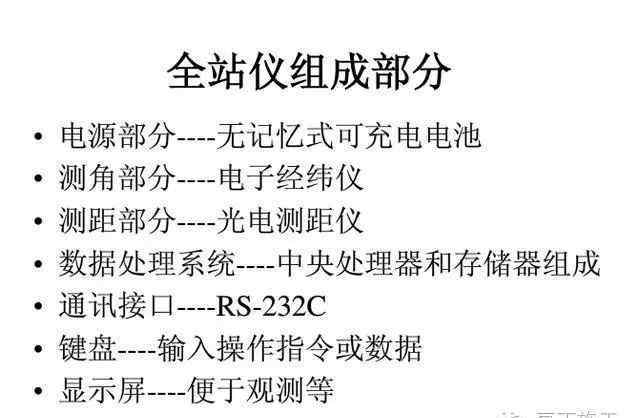

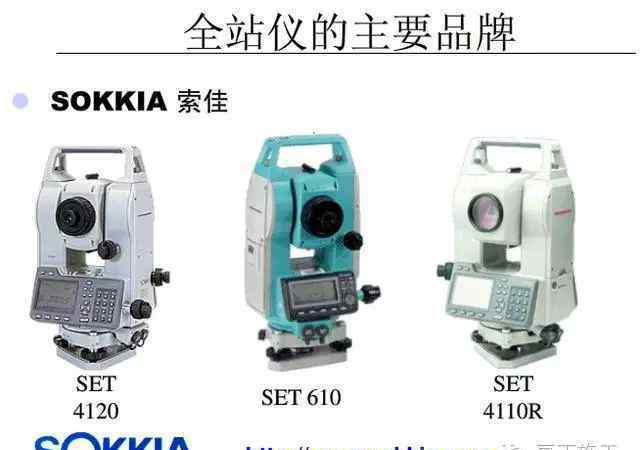

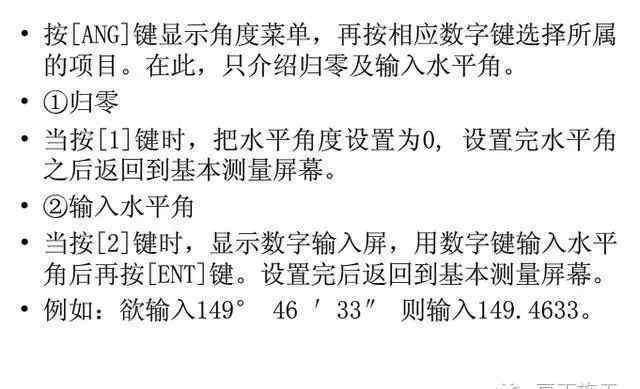

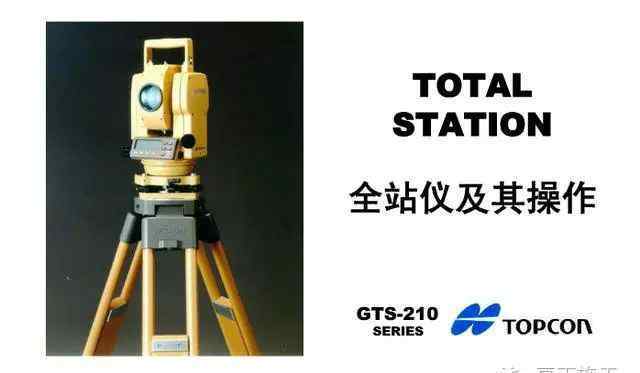

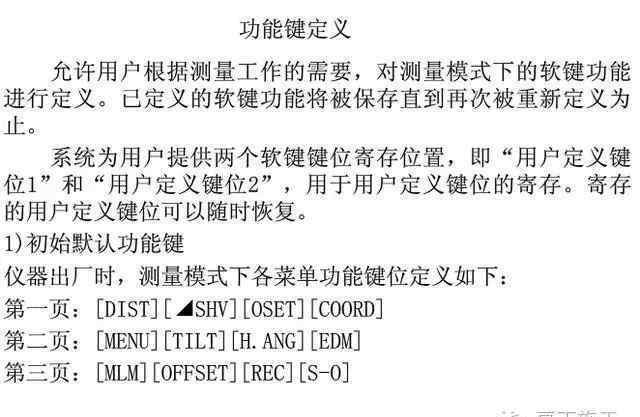

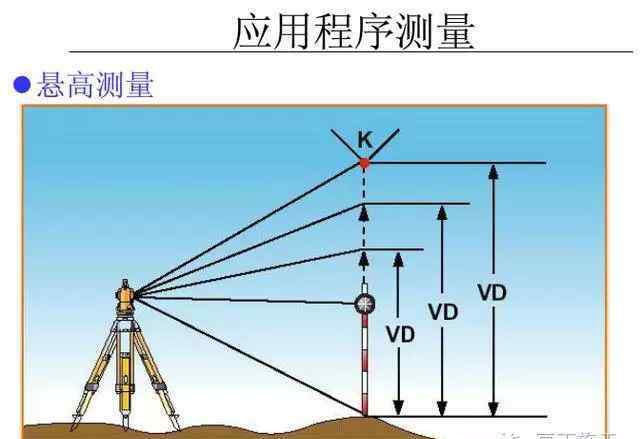

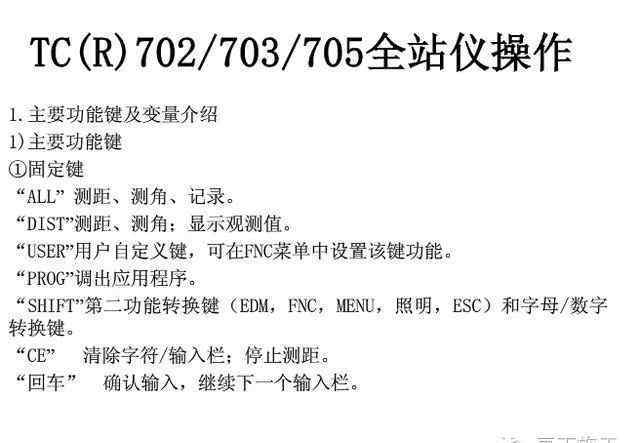

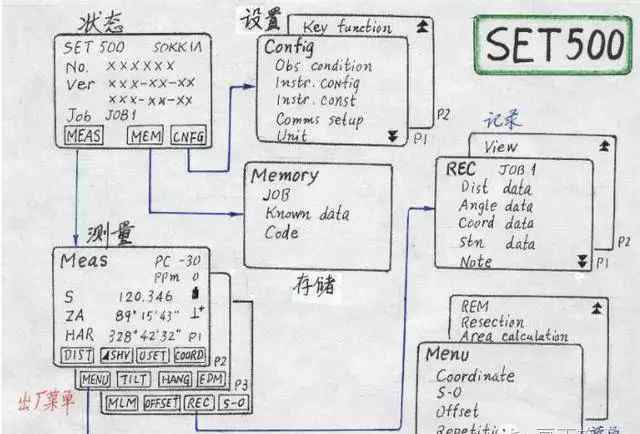

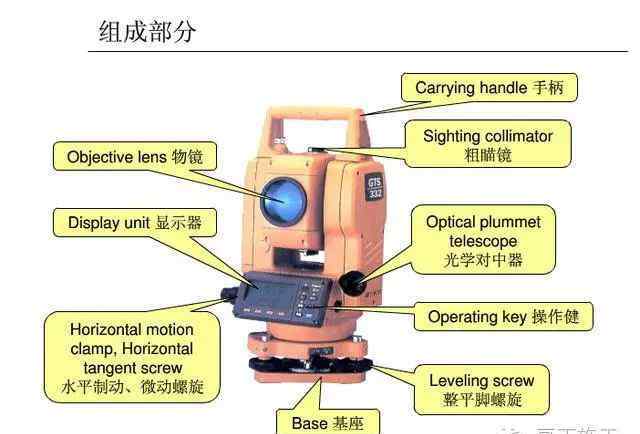

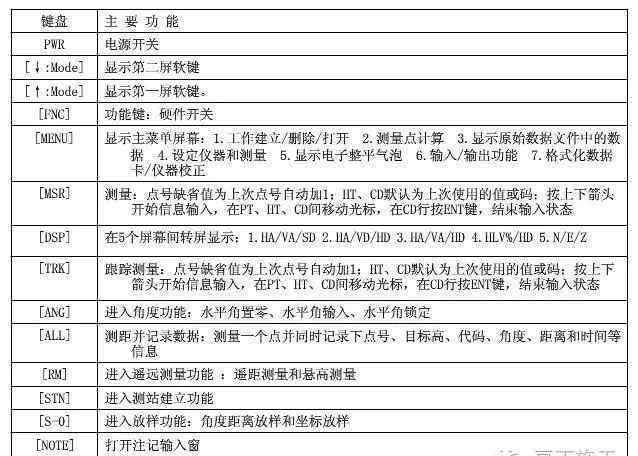

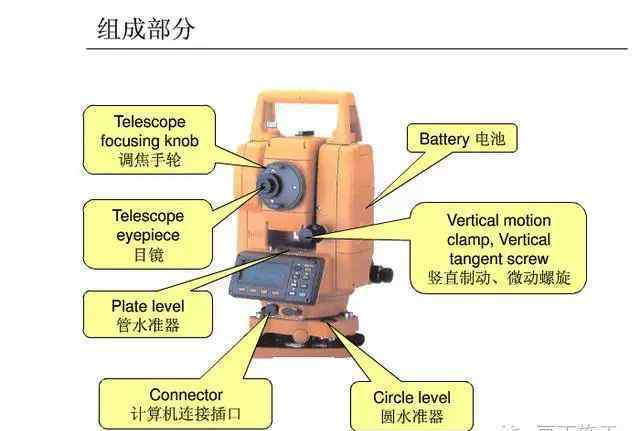

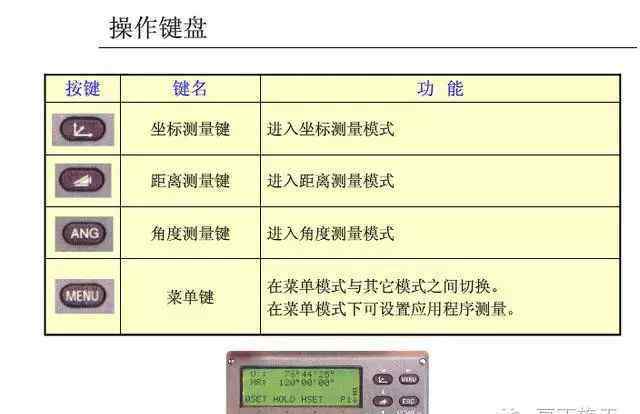

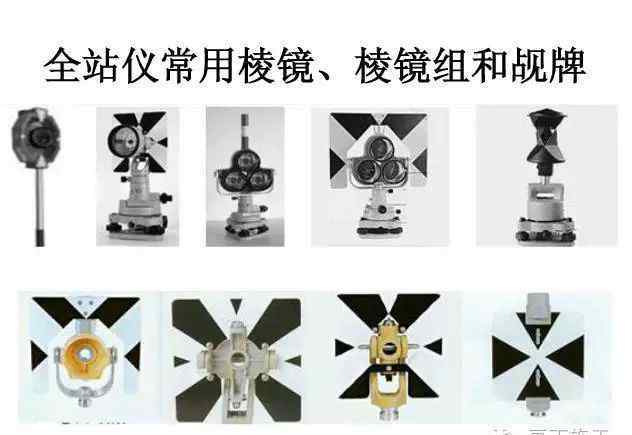

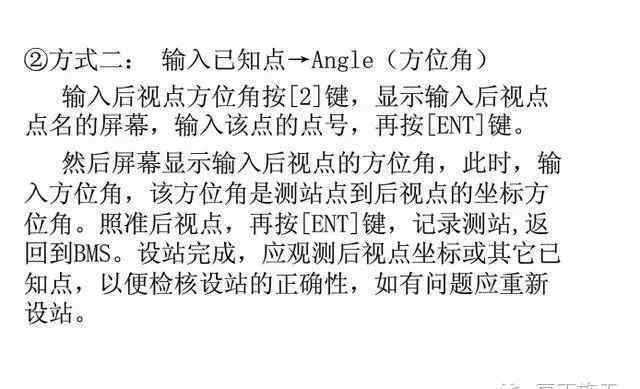

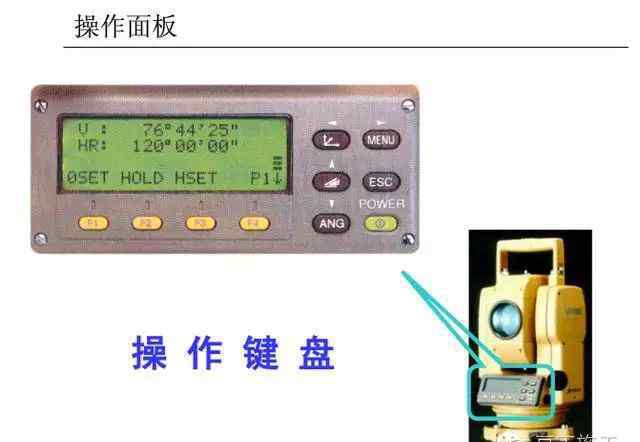

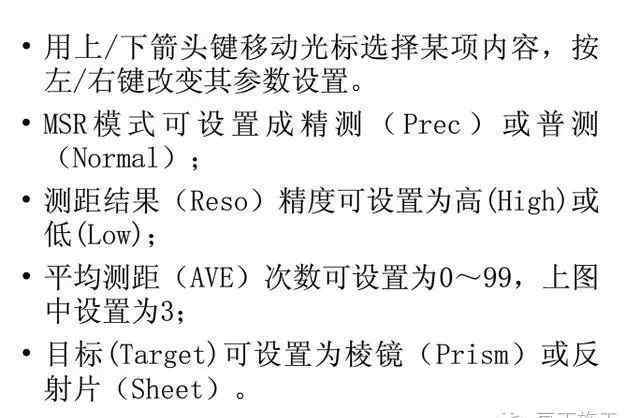

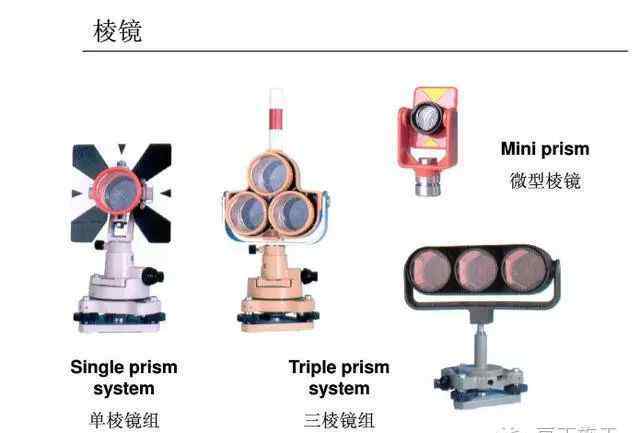

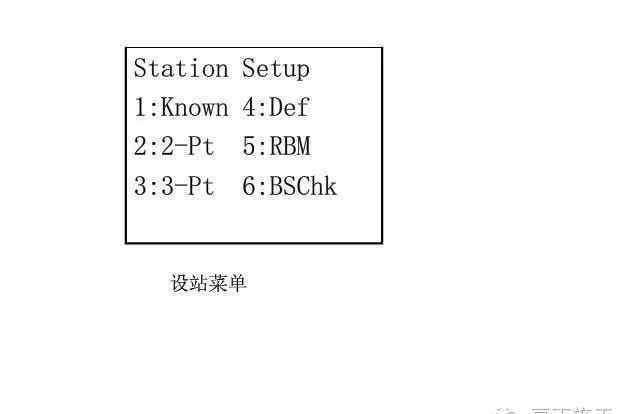

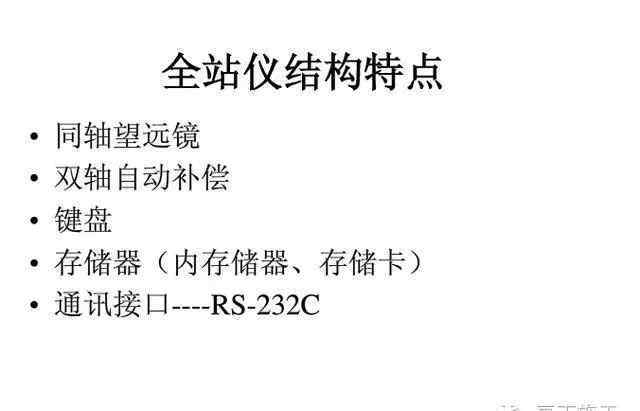

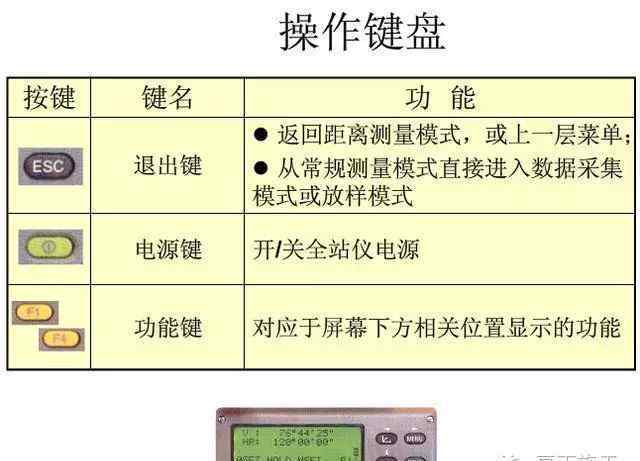

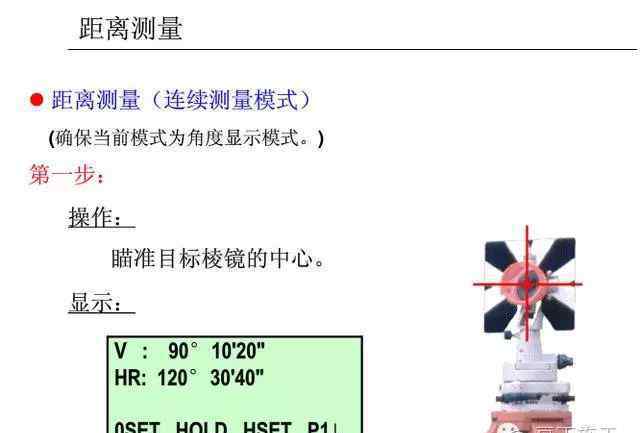

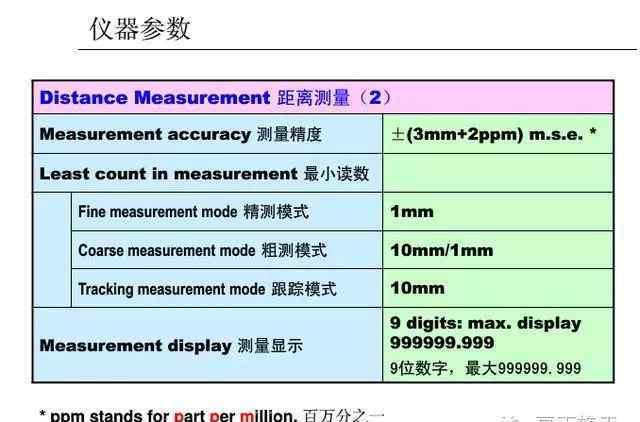

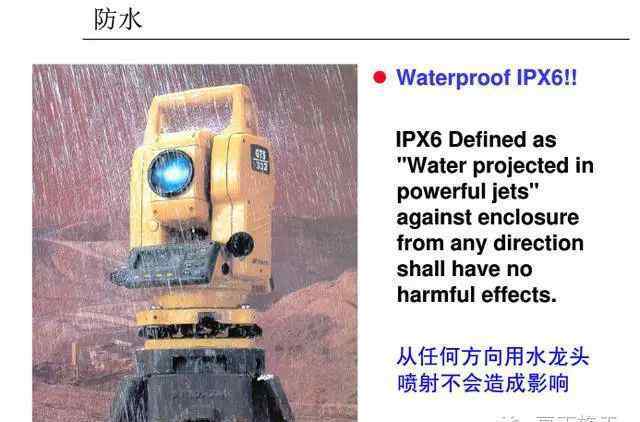

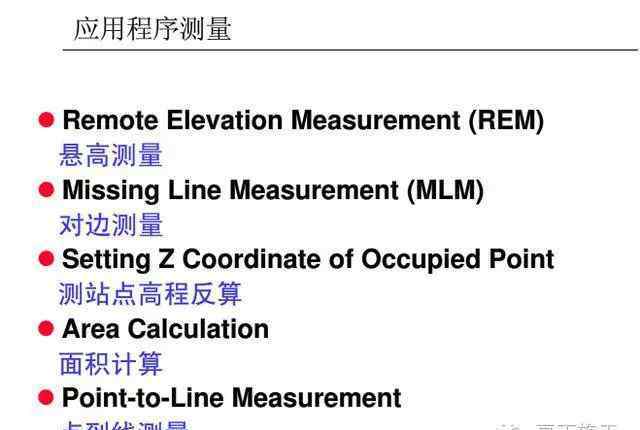

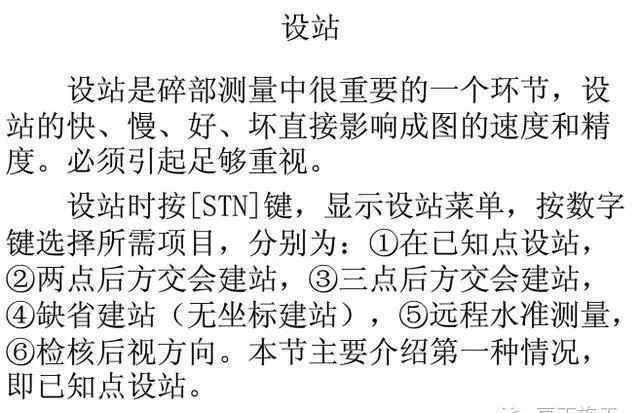

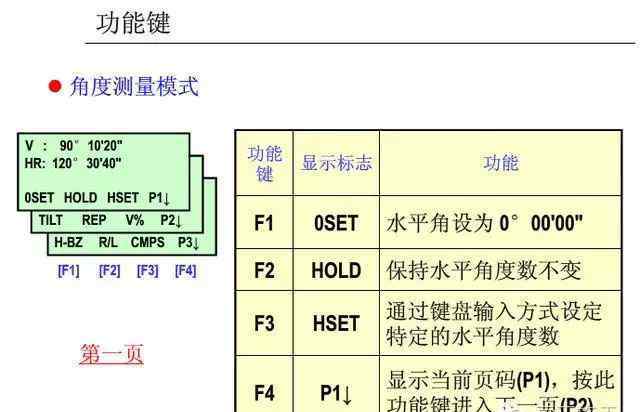

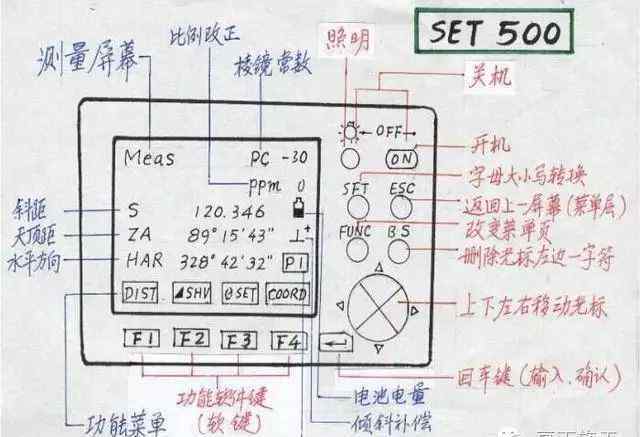

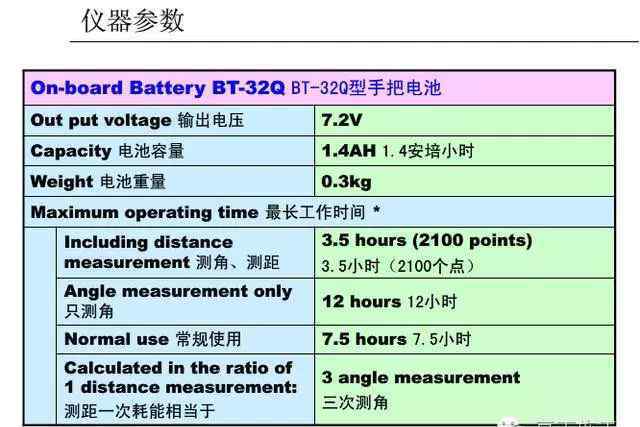

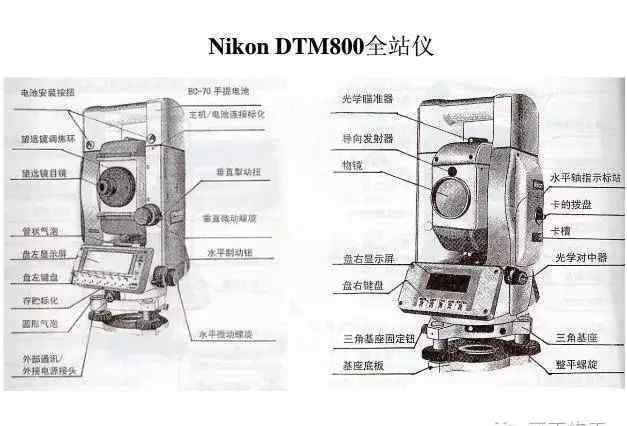

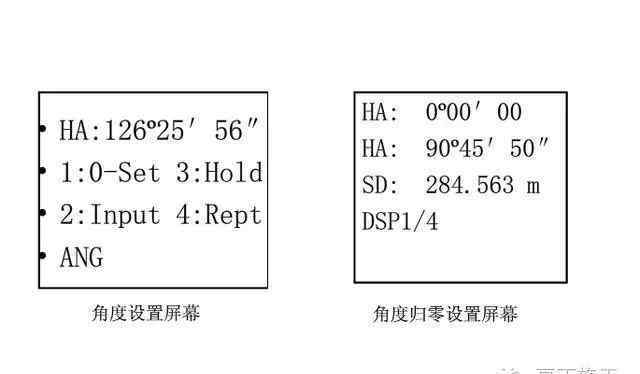

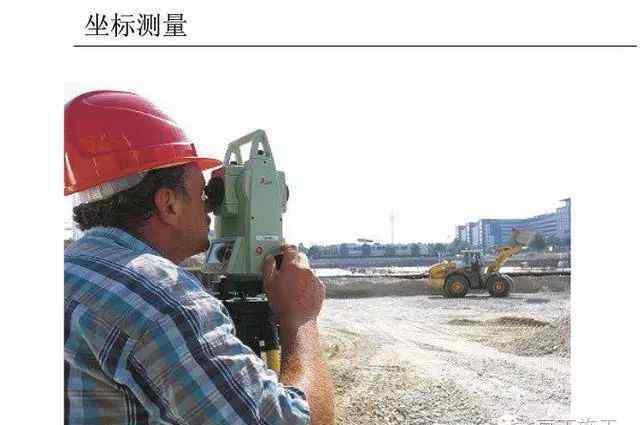

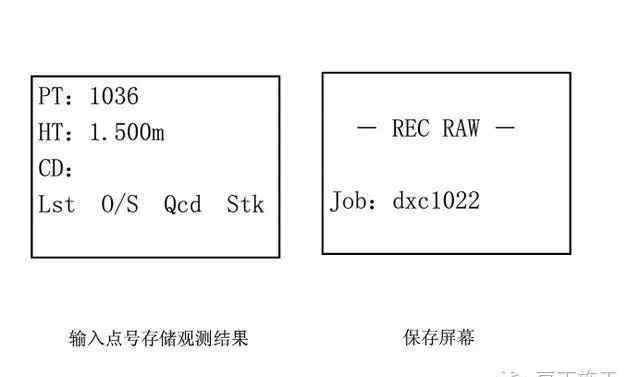

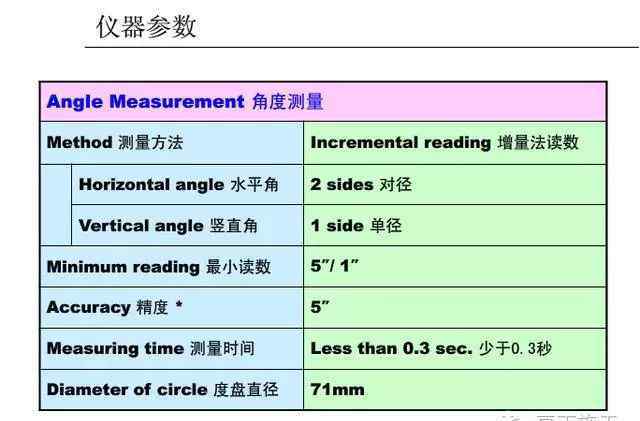

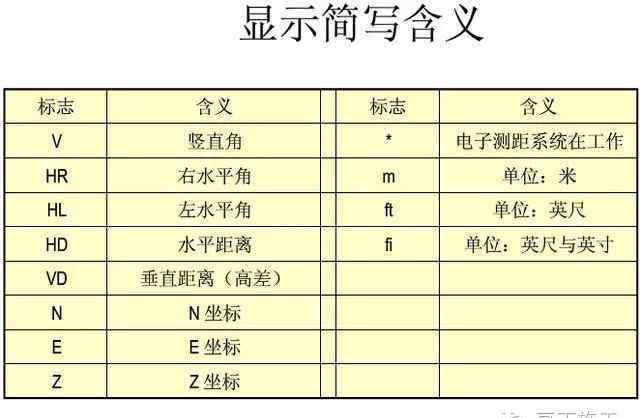

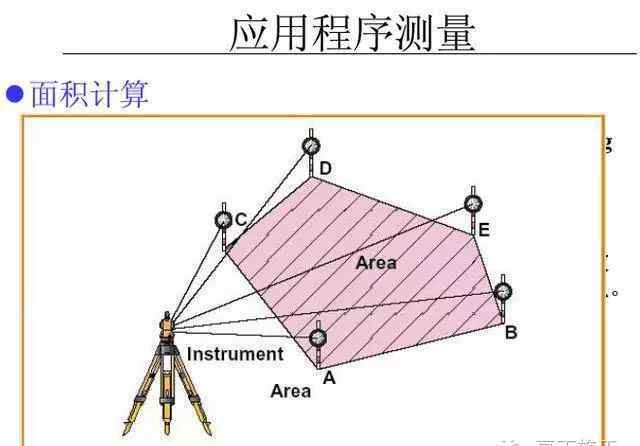

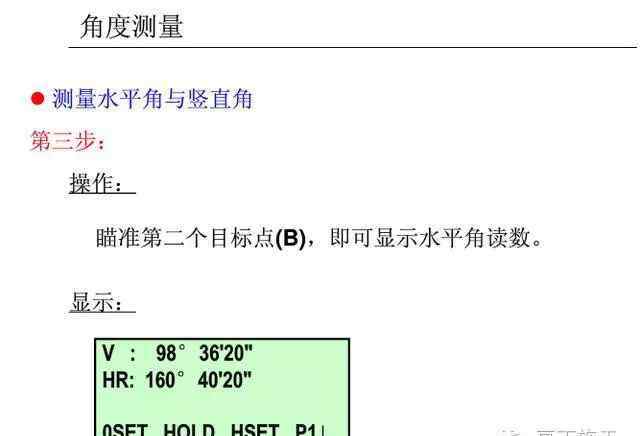

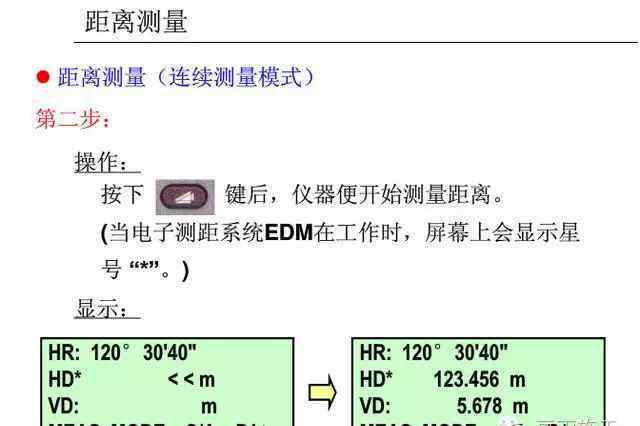

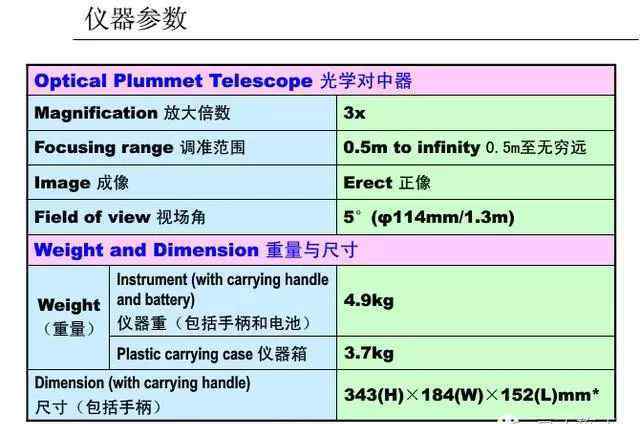

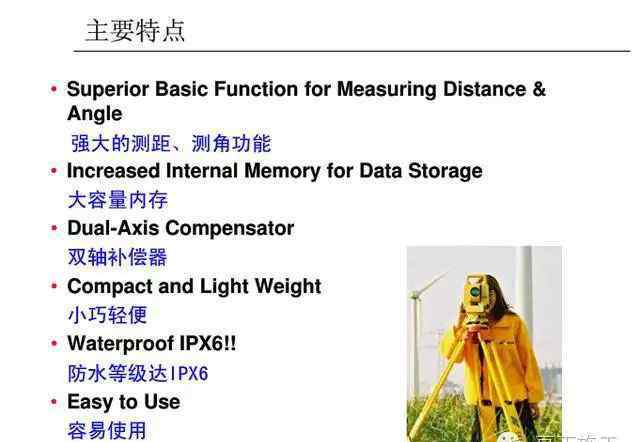

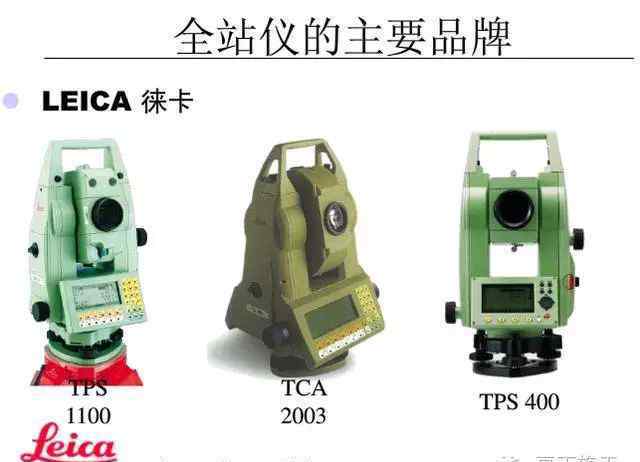

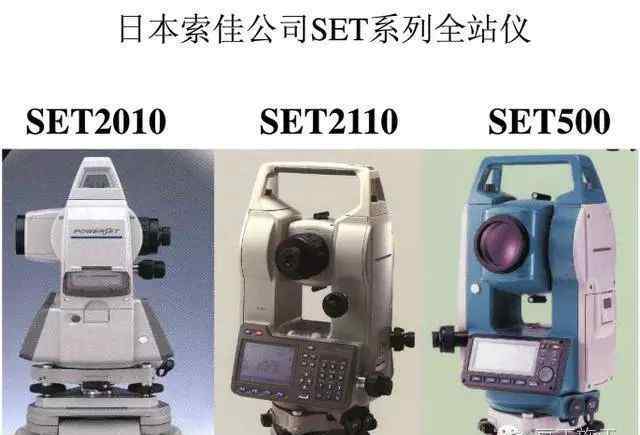

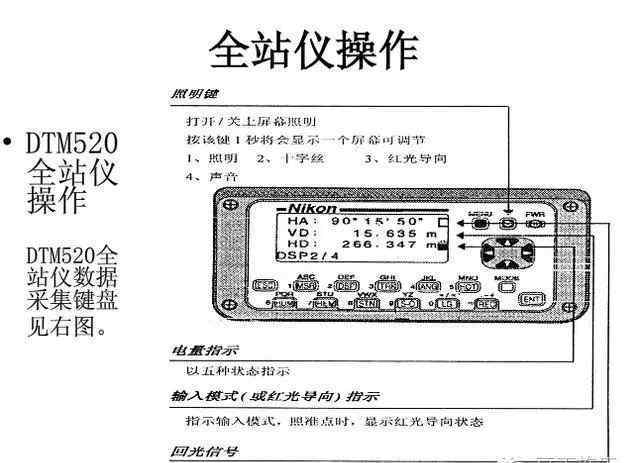

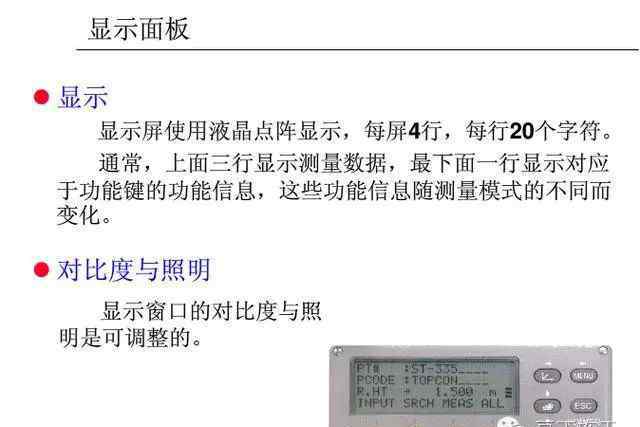

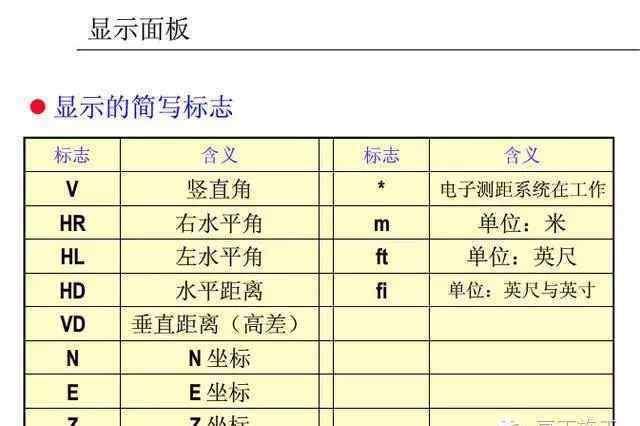

全站仪及其操作
