智能蓄电池组 蓄电池分布式智能管理系统

系统简介:

在电力系统运行中，DC供电系统的故障，特别是全厂、全站DC供电的中断和失压，造成站内二次设备失压，一次设备失去监视、控制和保护，最终导致大规模停电甚至地区电网解列等严重电网事故，不仅带来巨大的财产损失，还可能造成人身安全。

蓄电池在线智能管理系统实现了从定期人工检查到实时自动在线维护的转变，使运行维护人员更加重视对蓄电池运行状态的控制。系统的开路桥接功能避免了电力事故，实现了对蓄电池更实时的主动管理，为供电系统的安全稳定运行起到了保障作用。

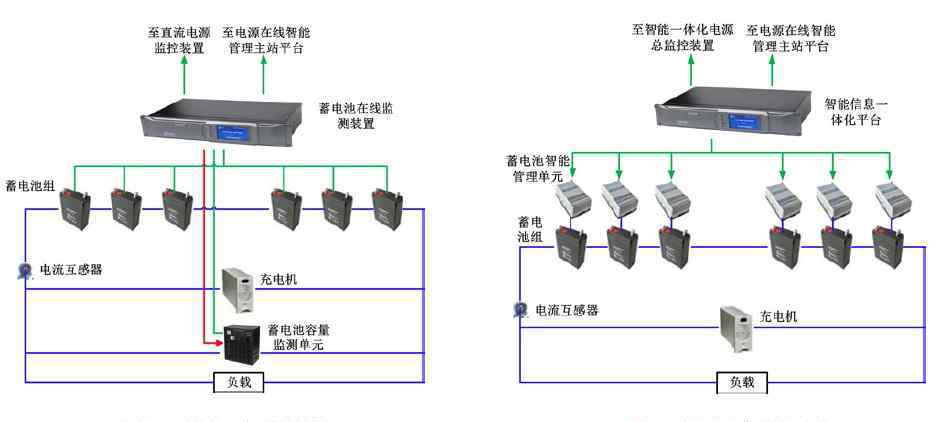

系统架构:

适用范围:

电力、电信、政府、轨道交通、金融、工厂企业等行业的工业电池。

功能特征:

监测电池单元内阻:对电池进行实时内阻测试，并通过DC瞬时二次放电法对异常电池进行报警

电池开路监测报警功能:通过监测内阻、电压、电流等实时数据，分析并准确判断电池是否开路，开路时及时报警并上传

单体电池在线开路跳线功能:对单体电池进行实时、在线、连续的安全评估和分析。当单个电池出现故障时，它会自动无缝连接故障电池，而不影响整个组的正常外部电源

全自动在线核容量功能:实现电池组远程在线核容量，通过线路改造和开关远程控制监控电池性能

单体电池在线核放电功能:可在本地或远程在线对落后单体电池进行有针对性的核容量测试，然后在线激活、退回或更换

电池在线平衡功能:在线平衡调节和控制，使所有电池处于同一性能水平，防止过充和欠充，提高电池使用寿命

电池容量估计功能:可以准确估计整个电池的剩余容量，有效估计整个电池的外部输出时间

实时在线监测报警功能:实时监测机组电压、机组电压、温度、充放电电流等相关信息，实时报警并上传

电池组离车报警功能:监控电池组与充电器之间的总线电路状态，并上传离车故障实时报警

分布式电池管理功能:采用分布式定向采样管理模式，实现新旧电池混合，延长整个电池组的使用寿命，减少投资

三级分段性能评估功能:系统采用三级分段性能评估验证模型，准确评估电池性能状态

蓄电池分布式智能管理系统的功能；

在线监测功能:实时监测电池组:运行状态、电池组端电压、充放电电流、单体电池电压、单体电池负极温度、电压平衡、电池组容量、放电持续时间；http://www.whmoen.com/jbhl/571.html

在线内阻检测功能:在线检测每个电池的内阻。电池在线监测系统采用DC内阻在线检测技术，高速采集特征点，多重保护和自检功能。从而全面有效地解决了在线、安全、准确测量电池内阻技术问题。在测试过程中不需要断开充电器与电池组的连接，这不会影响DC系统的正常运行。测试不受充电器纹波和外界环境的干扰，数据测量准确稳定。

异常报警功能:市电中断报警，报警总电压、电流、电池组负温度、电池组电压、电池组内阻、电池组容量、放电持续时间等参数超过阈值。

在线自动平衡维护功能:当蓄电池处于浮充状态时，自动检查每节单体电池的电压，定期对低于设定浮充电压的电池进行充电，对过充的电池进行放电，解除过充状态；确保电池组浮动时保持电压平衡，使每个电池始终处于最佳活动状态。它可以有效防止电池因长期过充而失水或因长期充电不足而硫化，同时可以夯实电池，提高电池的能量吸收率，从而延长电池组的待机时间和使用寿命。打破“木桶原理”，即使有落后的电池，也不会影响其他电池的性能。同时，为日常维护中的容量和内阻测试提供了一个起点相同的测试平台
