③反应后修饰结构。

④重复同样的操作。

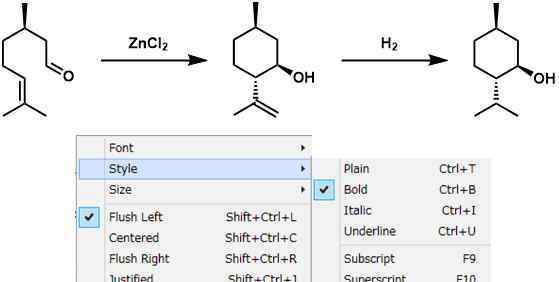

另外，我们画的所有分子式的输出形式通常默认为文本形式。所以，如果你想把它们从文本中区分出来，设置为公式模式输出，还有一个必要的步骤——选择所有的公式，然后通过文本→样式→公式进行设置，就完成了！

以上都可以理解吗？下次我们将介绍一些更复杂的绘图方法。

这次我们更进一步，以Heck反应为例介绍催化循环的作图方法。

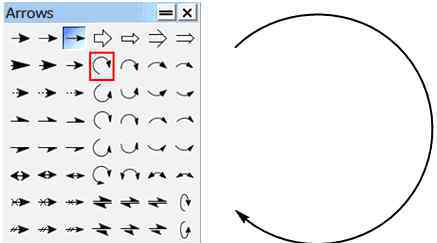

绘制催化循环必须使用工具栏-箭头工具栏

一般选择周长3/4的箭头，直径可以根据自己的喜好调整。

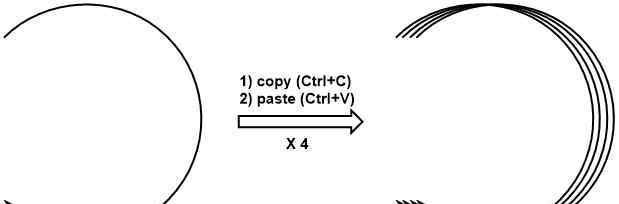

②复制粘贴，得到必要数量的箭头。

在Heck催化循环中，画了四个结构式，那么复制粘贴刚才Ctrl+C→Ctrl+V画的箭头，一到四。在这里，为了方便大家看懂，右图中的箭头被拖动了。事实上，复制粘贴后，可能会与原箭头完全重叠。请注意这个。

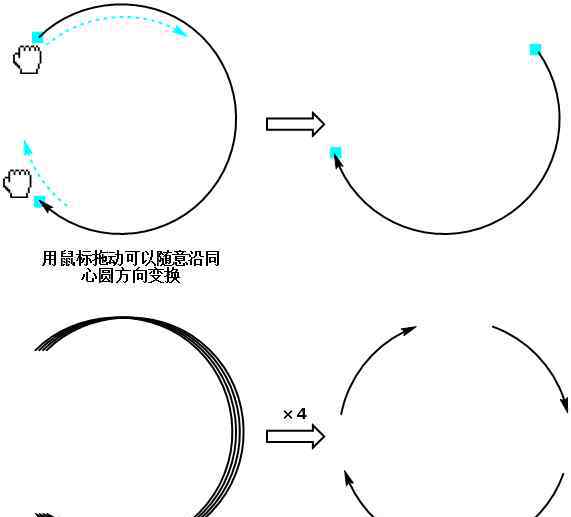

③拖动圆周箭头的头尾进行调整。

借助新版ChemDraw，我们可以通过沿同心圆方向拖动圆周箭头的头部或尾部，随意调整圆周箭头的长度和头尾的位置。这个功能很实用，请试试。

④在每个箭头之间的空隙上画出相应的化学结构式。

提示:想要复制贴纸的结构式时，用Ctrl+左键拖动更方便。画出下图的圆形图案后，如果箭头与结构式有重叠，可以根据介绍的三种方法拖动箭头的头部或尾部进行微调。

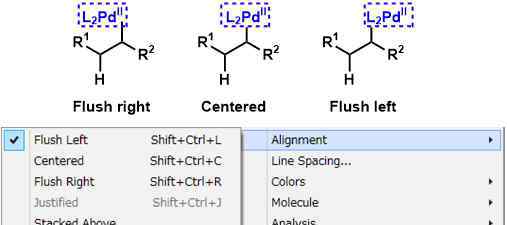

如下图三个结构式的蓝色部分所示，当我们想要调整L2Pd的位置时，选择这个部分。右键单击，对齐→左对齐表示左对齐，输入表示中间对齐，右对齐表示右对齐。

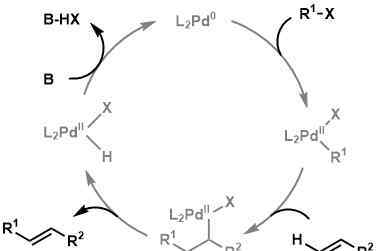

⑤在外侧添加所需的箭头和试剂类型。

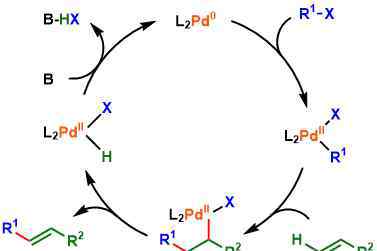

⑥给化学式加点颜色，就大功告成了！

最后，为了理解和清晰，我们通常给特殊的原子上色。这是前面介绍的，只需在菜单项的颜色中选择您喜欢的颜色并添加它。
