特征描述符

特征描述符是图像的表示，提取有用信息，丢弃无关信息。通常，特征描述符会将w*h*3的图像转换成长度为n的向量/矩阵，例如，对于64*128*3的图像，转换后的输出图像向量的长度可以是3780。

有哪些特点有用？假设我们要预测一张图片中衣服上的纽扣，通常是圆形的，上面有几个孔，那么你可以用边缘检测器把图片变成只有边缘的图像，然后就可以很容易的分辨出来，所以边缘信息对于这张图片是有用的，而颜色信息是没用的。而且好的功能应该能区分纽扣和其他圆形的东西。

在方向梯度直方图中，梯度的方向分布被用作特征。沿着图片的x轴和y轴的渐变非常有用，因为棱角处的渐变值非常大，我们知道棱角包含了很多物体的形状信息。

方向梯度直方图怎么计算？

我们将首先用图像的一小块来解释它。

1.预处理

Patch可以是任何大小，但它有一个固定比率列。例如，当面片的长宽比为1:2时，面片大小可以是100*200、128*256或1000*2000，但不能是101*205。

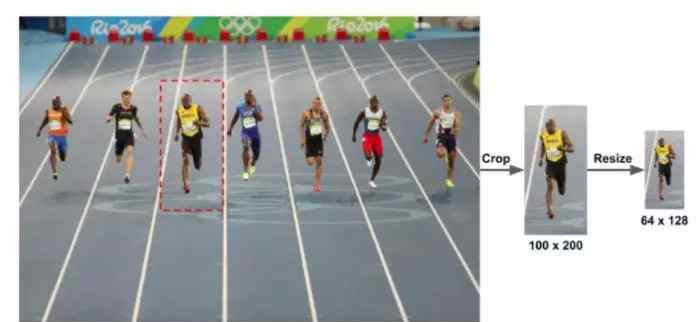

这是一张720*475的图片。我们选择一个大小为100*200的补丁来计算HOG特征，从图片中抠出这个补丁，然后调整大小为64*128。

hog _预处理

2.计算梯度图像

总理，我们计算水平和垂直梯度，然后计算梯度的直方图。可以用下面两个核来计算，也可以用OpenCV中核大小为1的Sobel算子直接计算。

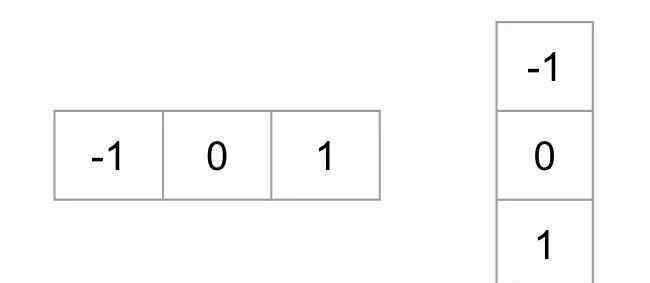

水平_垂直_渐变_内核

调用OpenCV代码如下:

// C++ gradient calculation.// Read imageMat img = imreadMat mag，anglecartToPolar；# Python计算梯度大小和方向mag，angle = cv2 . carttoplar

计算的梯度图如下:

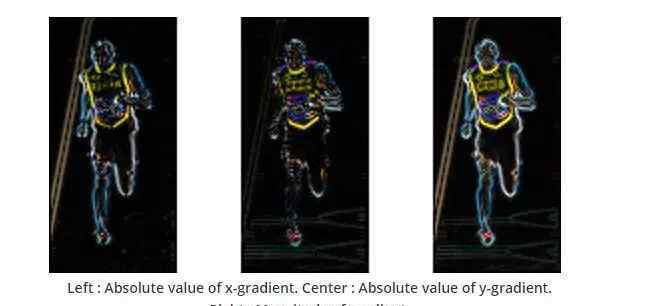

左边:X轴梯度绝对值中间:Y轴梯度绝对值右边:梯度幅度

从上图可以看出，X轴方向的梯度主要突出垂直线，Y轴方向的梯度突出水平梯度，梯度幅度突出像素值的急剧变化。

图像的渐变去除了大量不必要的信息，突出了轮廓。换句话说，你能从梯度图像中轻易找到人吗？

每个像素点都有一个大小和方向。对于带有颜色的图片，将在所有三个通道上计算渐变。那么对应的幅度就是三个通道上的最大幅度，角度就是最大幅度对应的角度。

3.计算8*8网络中的梯度直方图

在这一步中，上面的面片图像将被分成8*8个网格，每个网格将计算一个梯度直方图。那为什么要分成8*8呢？使用特征描述符的主要原因之一是它提供了一种紧凑的/压缩的表示。8*8图像有8*8*3=192个像素值，每个像素有两个值，加起来是8*8*2=128。稍后，我们将看到如何将这128个数字表示为9个数字的数组，直方图为9格。用直方图表示一个面片，不仅可以表达紧凑，还可以更抗噪。梯度可能有噪声，但用直方图表示时，对噪声不会那么敏感。

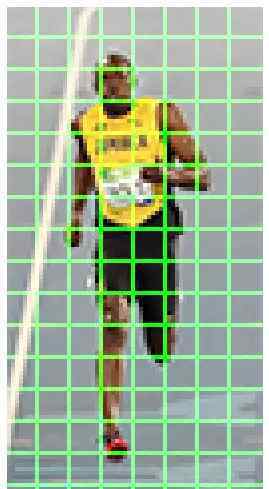

这个补丁的大小是64*128，分为8*8个单元，所以有64/8 * 128/8 = 8*16=128个网格。

对于这个64*128的面片，8*8的网格足够大，可以表示人脸、头部等有趣的特征。

直方图是一个有9个面元的向量，代表角度0，20，40，60...160.

让我们首先看看每个8*8单元格的梯度是什么样的:

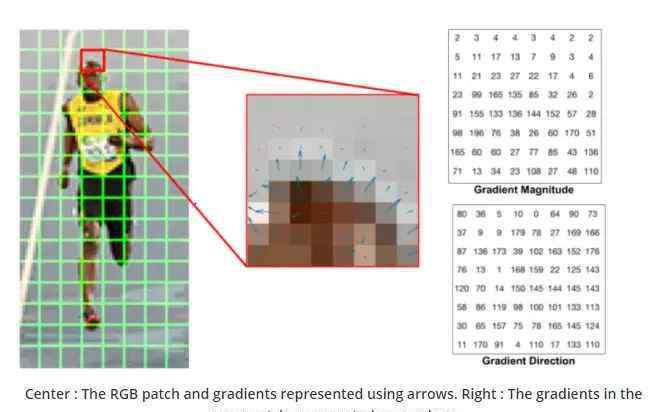

中间:有箭头表示渐变的网格；右图:带有数字渐变的网格

中间图中的箭头是梯度的方向，长度是梯度的大小。可以发现，箭头指向的方向是像素强度变化的方向，幅度是强度变化的幅度。

在右边的梯度方向矩阵中，我们可以看到角度是0-180度，而不是0-360度。这种梯度被称为“无符号”梯度，因为一个梯度和它的负数用同一个数表示，也就是说，一个梯度的箭头和它旋转180度后的箭头方向被认为是相同的。那为什么不用0-360度呢？结果发现，在行人检测中，无符号梯度优于有符号梯度。一些HOG实现允许你指定有符号的渐变。

下一步是为这8*8个网格创建直方图，其中包含9个对应于0，20，40，...160.

下图说明了这个过程。我们使用了上图中网格的梯度幅度和方向。根据方向选择使用哪个仓，根据二级值确定这个仓的大小。先看蓝色圈起来的像素，它的角度是80°，二次值是2，所以在第五个bin上加2。然后看红色圈出的像素，它的角度是10，二次值是4。因为角度10在0-20度之间，振幅被分成两个仓，0和20。

梯度直方图

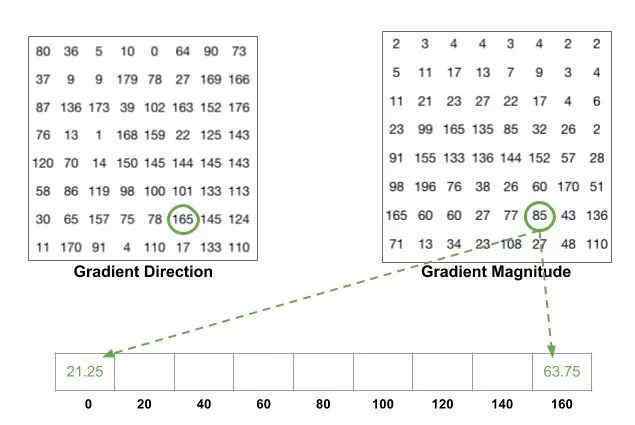

这里有一个细节需要注意。如果一个角度大于160度，也就是在160度到180度之间，我们知道这里的0度和180度是相同的。因此，在下面的例子中，当像素角度为165度时，幅度应该按比例放入0和160的bin中。

当角度大于160°时，

将8*8单元格中的所有像素添加到9个面元中，并构建一个9面元直方图。对应于上面网格的直方图如下:

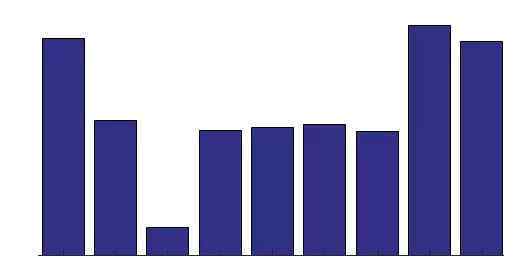

8*8网格直方图

这里，在我们的表示中，y轴是0度。你可以看到有很多值分布在0，180的bin中，这实际上意味着这个网格中的很多梯度方向不是向上就是向下。

4.16*16块的规范化

在上面的步骤中，我们基于图片创建了一个梯度直方图，但是一个图片的梯度对整个图片的光线很敏感。如果把所有像素除以2，梯度的幅度会减半，直方图中的值也会减半，所以光的影响无法消除。因此，理想情况下，我们希望我们的特征描述符独立于光线变换，因此我们希望我们的直方图标准化，以便不受光线变化的影响。

考虑用l2归一化向量的步骤:

V = 0.5 = 146.64。将V中的每个元素除以146.64，得到。考虑另一个向量2 *你可以理解归一化去除了尺度。

你可能想直接在9*1的直方图上归一化，这是可以的，但是更好的方法是从一个16*16的块开始归一化，也就是把4个9*1的直方图合并成一个36*1的向量，然后归一化，然后把窗口向后移动8个像素。重复这个过程，将整个图形移动到一边。

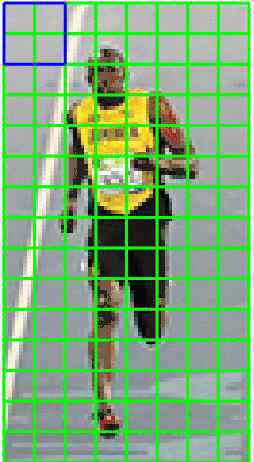

hog-16x16块标准化

5.计算HOG特征向量

为了计算整个面片的特征向量，需要将36*1的所有向量组合成一个巨大的向量。矢量大小可以计算如下:

我们有多少个16*16的街区？有7个水平移动和15个垂直移动，总共7*15=105个移动。

每个16*16的块代表一个36*1的向量。所以把它们放在一起，就是36*105=3780维向量。

可视化HOG

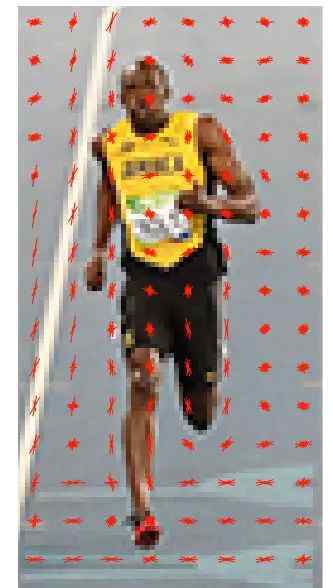

通常，HOG特征描述符在8*8的网格中绘制一个9*1的归一化直方图，如下图所示。你可以发现直方图的主方向捕捉到了这个人的身材，尤其是躯干和腿部。

可视化直方图
