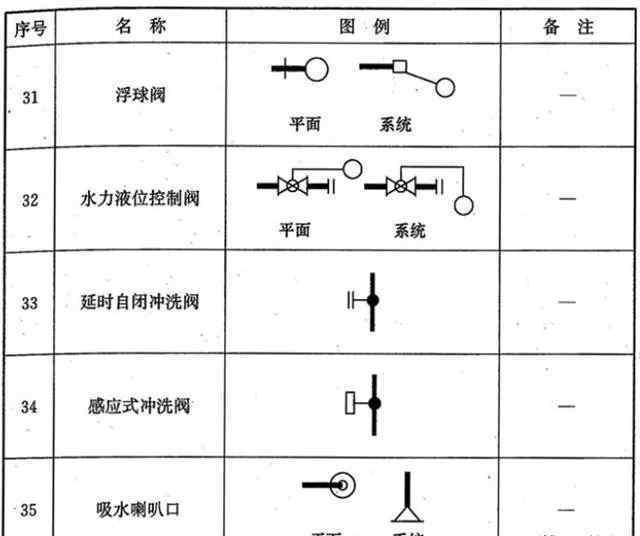

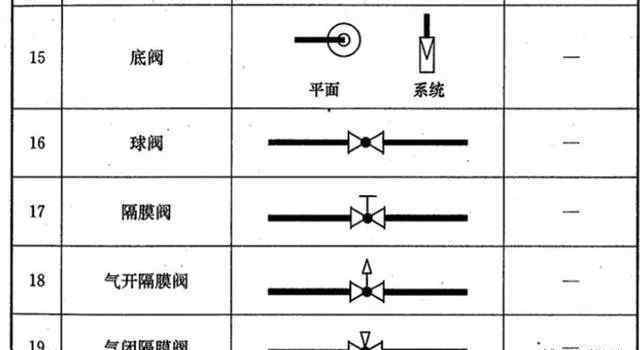

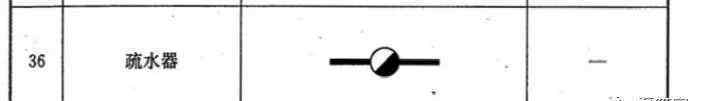

包括各种阀门的插图,在给排水专业图纸中,完整的阀门插图集是一份重要的参考资料。为了使图片清晰简洁,满足设计、施工和归档的要求,了解完整的阀门图例集是必要条件。
下面,泵管家将总结阀门插图供您参考。
PS:阀门图例起到示意和标准的作用。一般来说,阀门图例差别不大,但一定程度上会有地域差异。

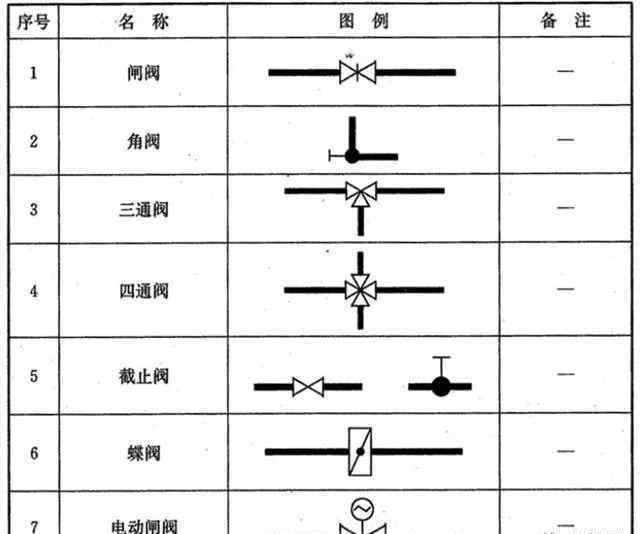

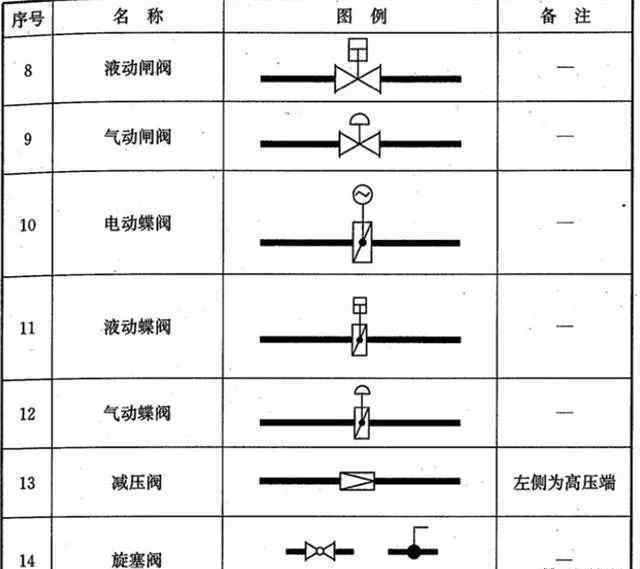

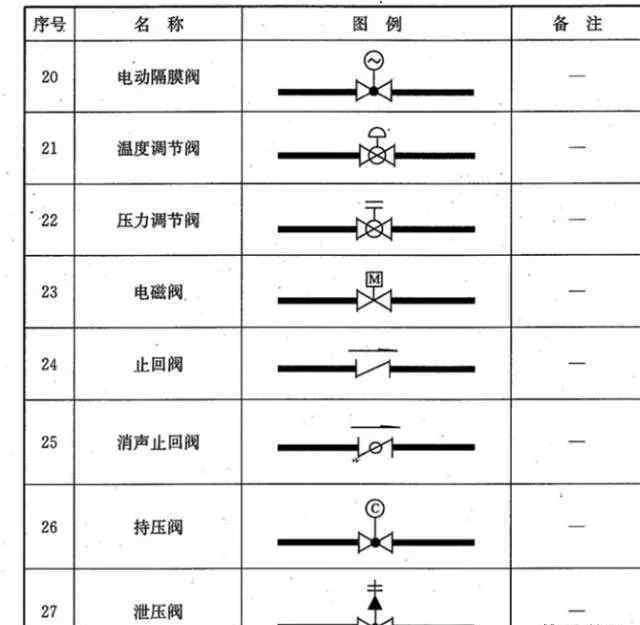

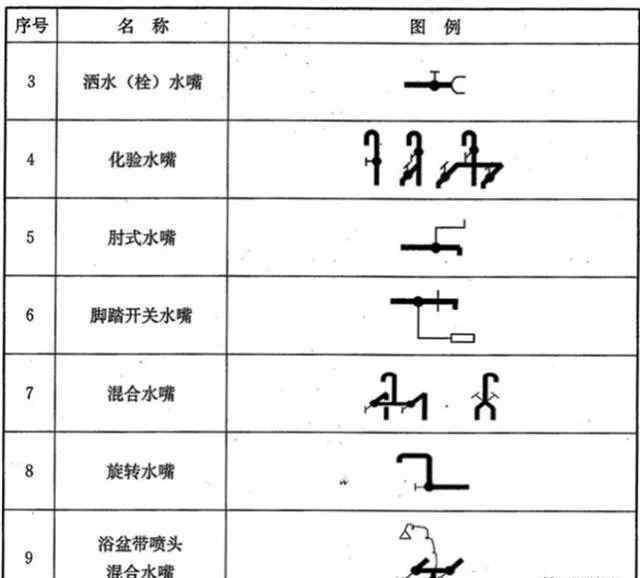

供水配件图例
给水配件的图例应符合下表的要求

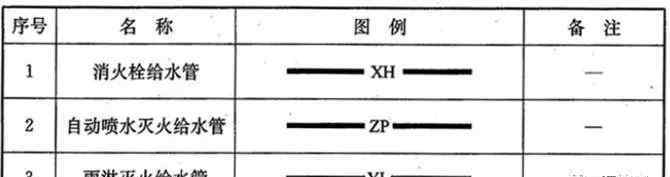

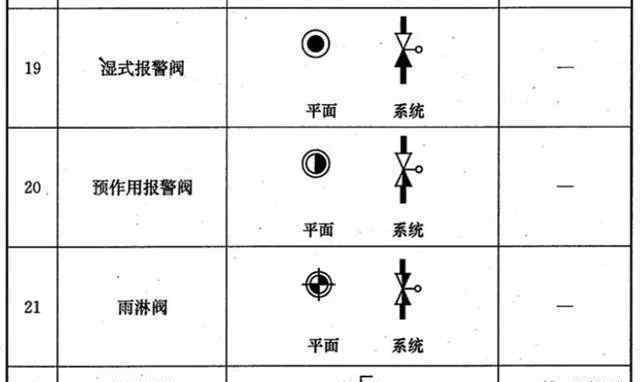

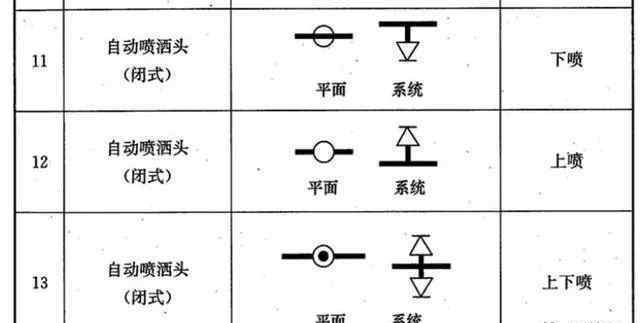

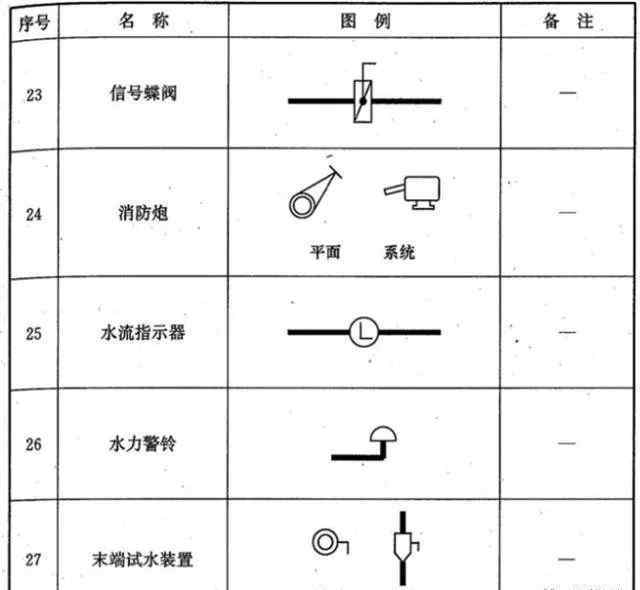

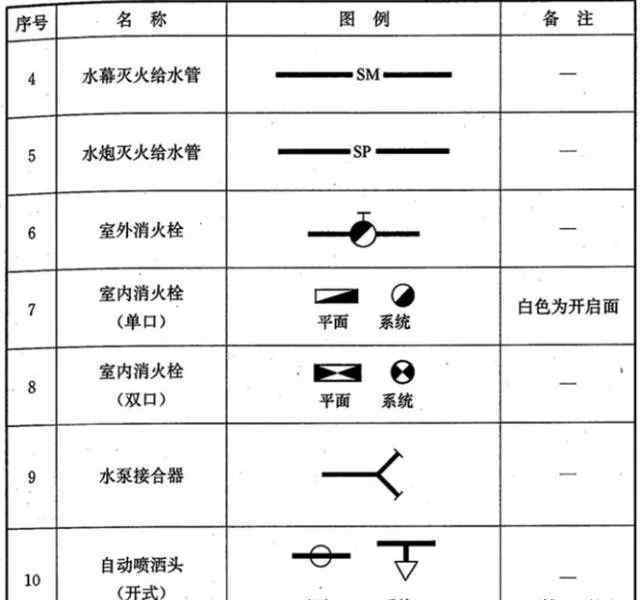

消防设施传奇
消防设施的图例应符合下表的要求
