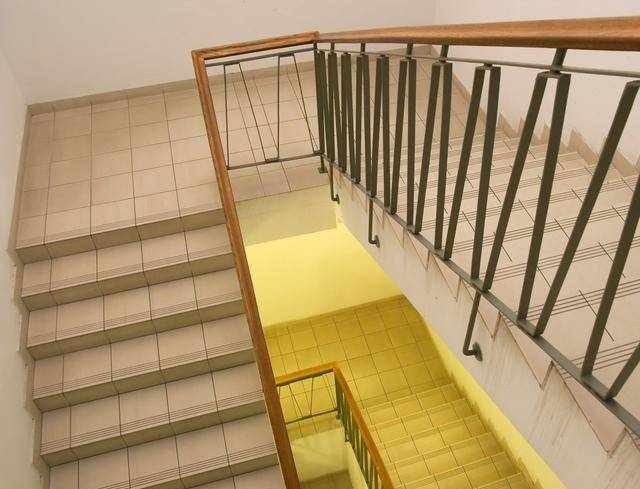

关于楼梯图纸,很多人看不懂,学建筑的,你真的能把楼梯图纸看懂了,识图就没有问题了,为此自己专门用个塑料泡沫做个实体图都是值得的。凡是看不懂楼梯图的,主要是对平立剖面没有概念,一旦有实物在,立马就懂了。
现在,小编以一栋办公楼的楼梯来举例,教大家如何看懂楼梯图!
从上图可以看出,地下一层楼梯图只截取楼梯的一跑,而且是半截,说明水平剖切的时候,剖切线应该在当前层中线以下,如下图所示:
从上图可以看出,只有从中线以下剖切,平面图才能显示楼梯半跑。
从上图可以看出,首层楼梯实际上看到的是首层向上一跑半截,其余看到的是地下一层的一跑和另一跑的半截,稍有点三维概念的人都可以想通这个道理。

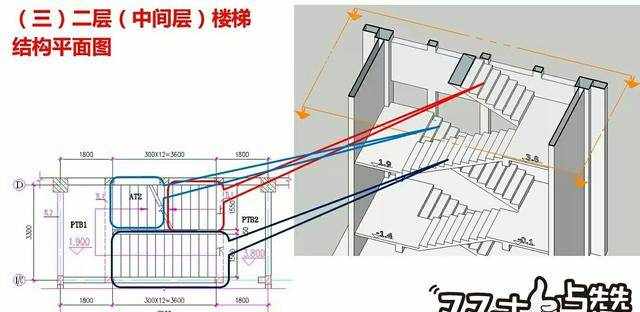

从上图可以看出,二层楼梯实际上看到的是二层向上一跑半截,其余看到的是首层的一跑和另一跑的半截。

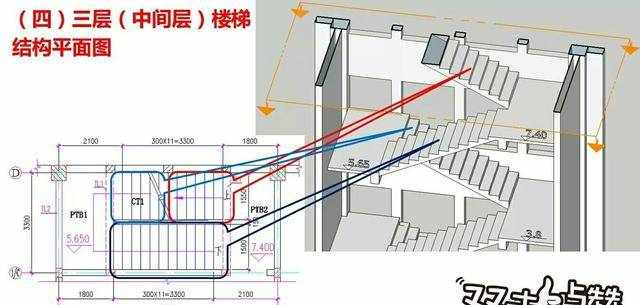

从上图可以看出,三层楼梯实际上看到的是三层向上一跑半截,其余看到的是二层的一跑和另一跑的半截。

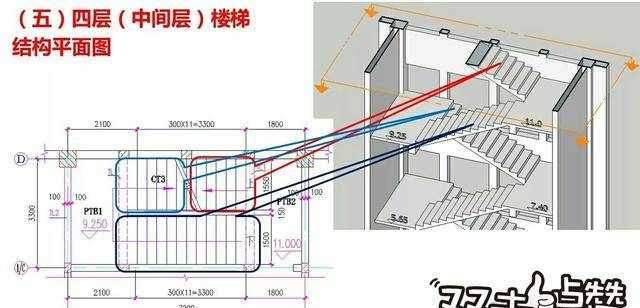

从上图可以看出,四层楼梯实际上看到的是四层向上一跑半截,其余看到的是三层的一跑和另一跑的半截。

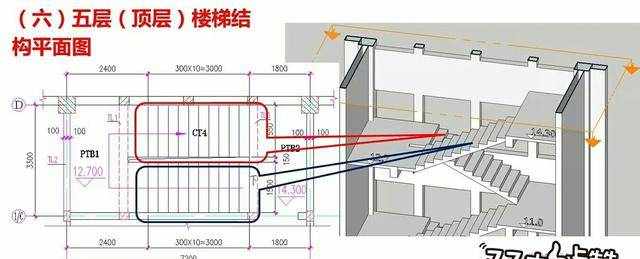

第五层为顶层,在顶层其实是没有楼梯的,根据从当前层中线以下水平剖切原理,五层楼梯实际上看到的是四层的两跑全部,所以没有剪断线。
通过以上的介绍,你认识楼梯图纸了吗。如果你还看不懂楼梯图,建议你找一些塑料泡沫,一把裁纸刀,一把钢尺,花费2~3小时,亲自做一个楼梯,保证你今后碰到任何楼梯图纸都认识。
