剧场设计：宁波大剧院

一、概况

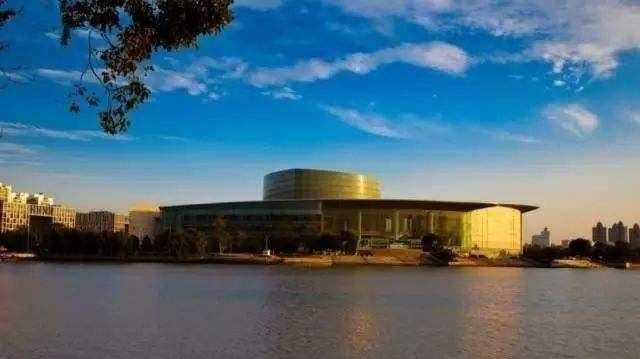

宁波大剧院建在三面临江、风景优美的宁波市余姚江畔，位于宁波市大闸路1号，2004年4月建成并投入使用。大剧院配置有歌剧院（大剧场）、多功能剧场、会展、商务、会务用房，毗邻沿江音乐广场、游艇码头、文化公园、大型文化广场及宽广的绿地。大剧院的功能设置、技术标准及关键舞台设备配置水平先进，可以满足国内外大型歌舞剧、芭蕾舞剧、交响乐等演出的需求。

宁波大剧院建设基地总面积190多亩，总建筑面积为76800m²，投资概算为6亿元人民币。设计者为法国建筑师何雯德，建筑声学顾问为法国华裔声学工程师徐亚英，舞台机械设计施工由总装备工程设计研究总院承担。

二、歌剧院

大剧院分正厅一层，楼座二层，楼座三层，按照意大利传统歌剧院形式设计。两层楼座由马蹄形的圆弧相叠构成。大剧场共可容纳1508人观看演出，其中：一楼座位768人，二楼楼座315人，三楼楼座425人。观众和舞台最远距离为35m。每一个座位均经过英国舞台设计公司的视线分析，保证座位有良好的视角。马蹄形的歌剧院让大剧场有特殊的向心力，使每一位观众如同在舞台前，缩短了观众与舞台的距离，剧场观演气氛很好。

大剧场内部以木饰面为主，褐色的瑞士梨木包着马蹄形的弧形扶手楼座，使整个大剧场的感觉非常温馨，与前厅的石材形成强烈的对比，更戏剧化地表现了建筑空间。座椅设计及布置是整个大剧院建筑设计中的一个重要的环节。由于整栋建筑物处在生态、动感的主题下，均是弧线或流线形的设计。座椅也是流线形设计的一部分，座椅靠背以圆弧为主，两侧的扶手及背后的支撑均是弧线结合，充分满足了观众在看演出时的舒适度要求；深褐色的瑞士梨木更与墙面木材相呼应，整体感强烈。

1、建筑声学

大剧场的声学设计是由法国徐氏声学艺术顾问事务所承担的，以自然声源为主。观众厅总容积为11600m³，每座容积7.7 m³/座，中频混响时间（满场）为1.3s。

大剧场在观众厅平面设计时充分考虑了建筑声学。池座观众席分区设置，两侧观众席矮墙可分为中前区观众席提供早期侧向反射声，两侧挑台也有利于为观众席提供侧向反射声。观众厅吊顶为强反射面，两道面光设置尽可能减小对舞台声源的开口张角，以减少面光口对声波的吸收。两侧墙为强反射面，侧墙下部为LSM扩散结构。侧墙上部靠近吊顶处设置翻板式可变吸声结构。观众厅后墙为穿孔木板吸声结构（见图3-11）。观众厅地面为实贴木地板。

舞台活动声反射罩可满足四管制交响乐队及120名合唱团同台演出。反射罩前宽17.8m，前高11m，罩内空间体积1600m³，后高8m，后宽12m，罩内投影面积170m²。

2、舞台机械

大剧院爱用世界上常用的“品”字形镜框式舞台，分为主舞台、左右侧台和后舞台。

主舞台设置5块主升降台；侧台面积约420.36m³，各设置4块车台；后舞台面积约472.5m²，设置1块车载转台；右侧舞台后方设置1块运景升降台；在主舞台与侧台之间左右各设置4块侧辅助升降台；在主舞台与后舞台之间设置1块辅助升降台；车台下方对应位置均设置同等数量的车台补偿台；车载转台下方设置5块后台补偿台；合口前设置乐池升降栏杆及乐池升降台。

主舞台上空布置5道灯光吊杆、10台灯光吊笼、51道电动吊杆、15台单点吊机、2道二道幕、一台大幕机、4道侧吊杆、一道天幕等吊挂设备，供演出时使用。另外还有一套活动台口、一台防火幕及活动式反声罩等舞台机械设备。侧舞台上空各设置4台轨道吊机，后舞台上空设置4台轨道吊机、5道电动吊杆等。

3、 扩声系统

大剧院的舞台音响设备主调音台选用英国产的MIDAS H3000，具有44路单声道输入，4路立体声输入，24路群组（编组/辅助）输出，10路VCA编组及8路矩阵式输出，并具有控制室监听输出音量控制及耳机输出音量控制的功能。

主音箱和辅助音箱选用美国的Meyer Sound有源音箱，主音箱共12只，辅助拉声像音箱6只，采用3声道（LCR）扩声，兼顾SIS立体声扩声，其每个声道的扬声器都能独立覆盖所有观众席；返送音箱则使用美国产EAW系列音箱。

音响总配电柜位于右耳光室（二层），为在三相五线供电方式。在配电箱设计中，各设备机柜具备独立供电开关，提供不间断电源。舞台设有流动调音工作，能提供60路信号接口，28路返送音箱接口‘乐池、马道、栅顶、面光桥都设有相应数量的信号和音箱接口；能够满足歌舞剧、大型综艺演出、地方戏曲演出及大型会议的要求。

主要音响设备

1）调音台

MIDASH3000-48TP。

2）音箱

中置全频音箱：Meyer Sound MSL-4，4只；

左右全频音箱：Meyer Sound MSL-4，4只。

左右拉声像全频音箱：Meyer Sound UPA-1P，2只；

超低频音箱（设置在左右两侧）：Meyer Sound PSW-2，4只；

台口补声音箱：Meyer Sound MM-4，4只；

返送全频音箱：EAWKA300，4只。

3）功率放大器

Meyer Sound有源音箱内置功放；

Electro-Voice CPS-1，1台；

Electro-Voice P1200RL，2台。

传声器配置见表3-2。声控室见图3-16。

4、 舞台灯光

1）灯光控制系统固定式控制台

STRAND 550i，具备56组Submaster的功能，可做1000组，及500个EFFECT的功能，2000个CUE。信号控制器可高达4096调光器。

LIGHTING Grand MA，具有8 bit或16 bit分辨率的2048个控制通道（HIP或LTO），也可使用备选的4096个控制通道，20个自动推杆，899个效果，999个编组，999个预置。

2）信号传输方式

灯光控制网路严格遵循TCP/IP网络协议及USITT DMX 512/1990，整体控制采用以太网控制，符合现有的灯光控制信号协议。剧院分别有96个DMX节点，52个网络节点，舞台四周分布多个以太网ETHERCON连接面板。

智能型反馈调光柜：5kW调光回路120路，3kW调光回路710路，5kW直通回路130路。单一回路最大负载电流16A/710回路、32A/250回路。

调光回路及基本灯具配置见表3-3.

光控制室见图3-17。

三、小剧场

800座的多功能小剧场可举行服装表演、歌唱、跳舞、跳舞、中型会议、婚礼等。多功能小剧场的座椅及地板均为活动与升降结合地板，使多功能厅在很短的时间内可座800人的阶梯会议室，又可马上变成全平面、举行婚礼的场所。

多功能厅区面积约851.6m²，舞台18m×25m，侧台18m×5m，并带有相关辅助设施，满足中、小型歌唱、舞蹈演出要求，同时也可供宁波传统的甬剧演出。
