焊接检验尺的使用方法 焊接检验尺的使用方法教程及读数值

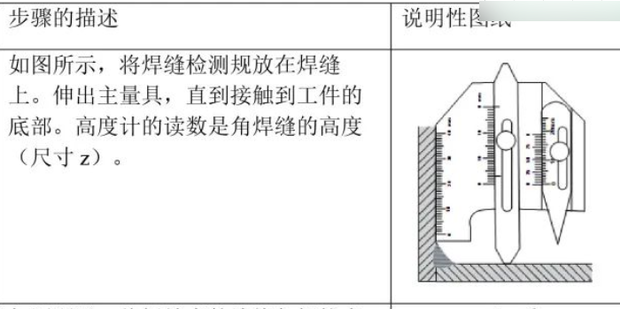

将焊缝检测规放在焊缝上。伸出主量具，直到接触到工件的
底部。高度计的读数是角焊缝的高度(尺寸z)。

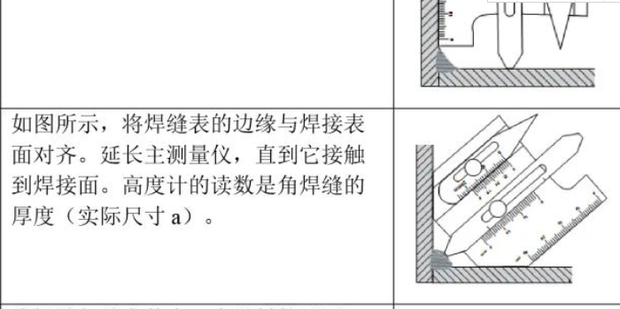

将焊缝表的边缘与焊接表面对齐。延长主测量仪，直到它接触到焊接面。高度计的读数是角焊缝的厚度(实际尺寸a)。

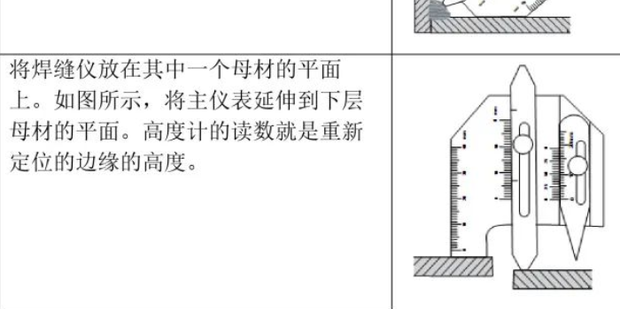

将焊缝仪放在其中一一个母材的平面上。如图所示，将主仪表延伸到下层母材的平面。高度计的读数就是重新定位的边缘的高度。

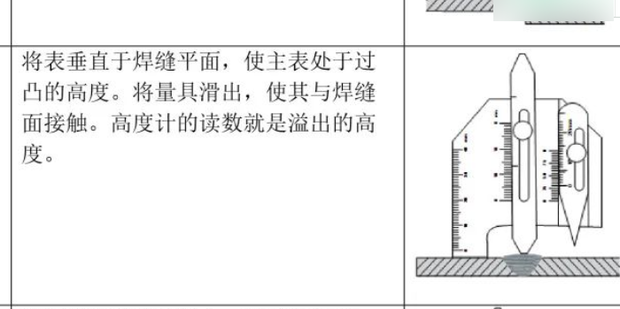

将表垂直于焊缝平面，使主表处于过凸的高度。将量具滑出，使其与焊缝面接触。高度计的读数就是溢出的高度。

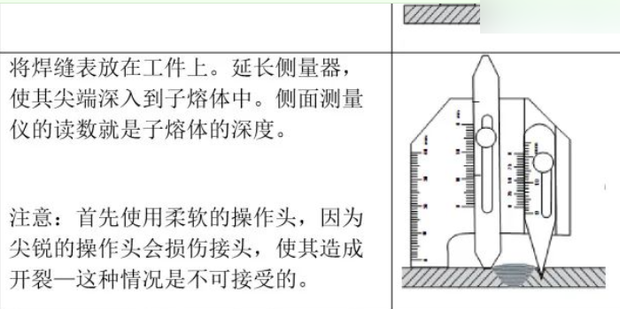

将焊缝表放在工件上。延长侧量器，使其尖端深入到子熔体中。侧面测量仪的读数就是子熔体的深度。
注意:首先使用柔软的操作头，因为尖锐的操作头会损伤接头，使其造成开裂- -这种情况是不可接受的。

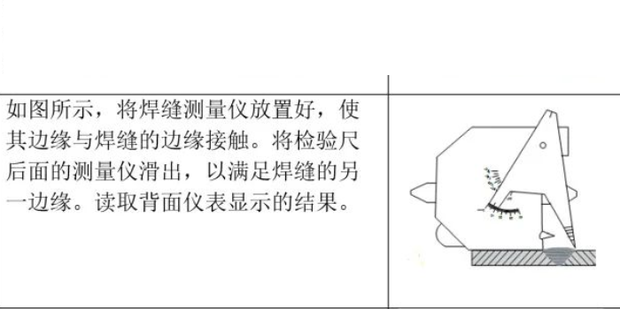

将焊缝测量仪放置好，使其边缘与焊缝的边缘接触。将检验尺后面的测量仪滑出，以满足焊缝的另一边缘。读取背面仪表显示的结果。

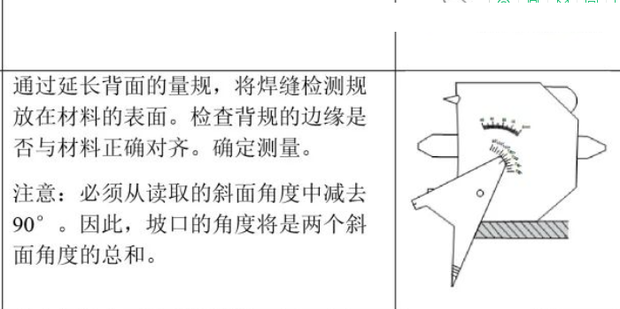

通过延长背面的量规，将焊缝检测规放在材料的表面。检查背规的边缘是否与材料正确对齐。确定测量。注意:必须从读取的斜面角度中减去90°。因此，坡口的角度将是两个斜面角度的总和。

将背规插入要连接的材料(板)之间的间隙。背面量具的读数就是要连接的部件之间的间隙。
