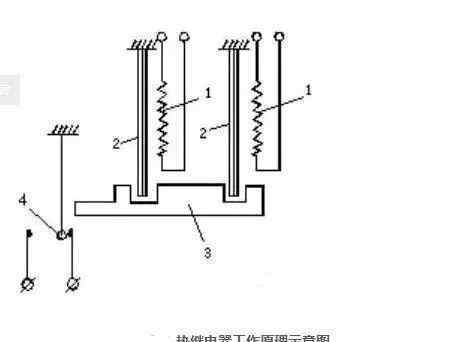

热继器结构示意图

热继器是一种运用电流量的热电效应工作中的维护家用电器。

热继器由发烫元器件(电热丝)、电阻带、传输一部分和常闭点构成，当电机负载时，根据热继器中发烫元器件的电流量提升，使电阻带遇热弯折，推动常闭点姿势。

热继器常见于电机的长期性过压保护。当电机长期性负载时，热继器的常闭点姿势，断掉相对的控制回路，使电机获得维护。因为电阻带的热惯性力，即不可以快速对短路容量开展反映，而这一热惯性力也是符合规定的，由于在电机启动或短期内负载时，热继器不容易姿势，防止了电机的多余泊车。

热继器结构示意图

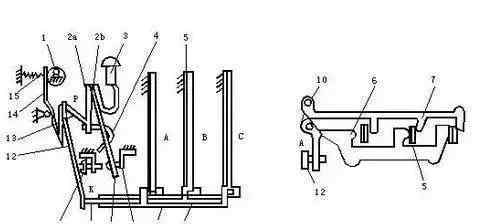

图上：1——电流量调整凸轮轴，2——片簧（2a，6b），3——手动式校准按键，4——弓黄片，5——主铜片，6——外扩孔钻，7——内扩孔钻，8——常闭静接触点，9——动接触点，10——杆杠，11——开与关静接触点（校准调整螺丝），12——赔偿电阻带，13——摆杆，14——曲轴连杆，15——压缩弹簧

热继器原理

热继器是运用电流量的热电效应来工作中的。电阻带是它的关键精确测量元器件，它是由二种不一样热膨胀系数的铜片用机械设备辗压的方法使之产生一体的金属复合材料，热膨胀系数大的称之为积极层，热膨胀系数小的称之为处于被动层。

当溫度上升时，因为二者的热膨胀系数不一样，溫度上升时二者的伸长短也不一样，必定会向处于被动层一侧弯折。若被维护电源电路出現负载，则电阻带溫度极速升高，其弯折水平也会快速转变，使与铜片联接的扩孔钻促进温度补偿片促进机械结构姿势推动常闭断路器断掉，使汽车继电器触碰电源电路的操纵一部分跳停，断了机器设备开关电源，具有对机器设备的维护功效。

应用热继器时，电阻带的加热装置应与被维护机器设备串连。常闭輔助断路器应与被维护机器设备的控制回路串连。电阻带的加温方法有立即式、间接性式和复合型三种。电阻带热膨胀系数误差的尺寸决策了热继器的敏感度。温度补偿片将使姿势更精确。调整校准螺丝可使热继器全自动或手动式校准。调整电流量调节凸轮轴可整定值热继器维护电流量的尺寸。除此之外热继器还能够设定差动保护式单相电运行维护作用。

热继器形式

热继器的型号规格较多，但普遍的有：

1、电阻带式

运用二种热膨胀系数不一样的金属材料（一般为锰镍和铜钱）辗抑制成的电阻带遇热弯折去促进扛杆，进而带断路器姿势。

2、热敏电阻器式

运用阻值随溫度转变而转变的特点做成的热继器。

3、易熔铝合金式

运用负载电流量的发热量使易熔铝合金做到某一溫度值时，铝合金熔融而使汽车继电器姿势。

在所述三种形式中，以电阻带热继器运用数最多，而且常与交流接触器组成磁性启动器

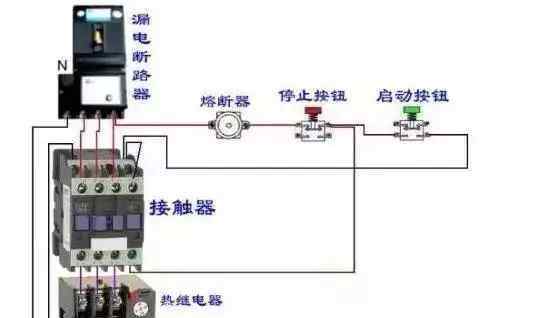

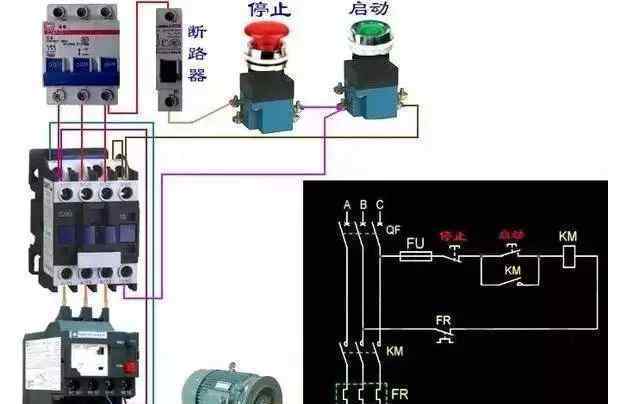

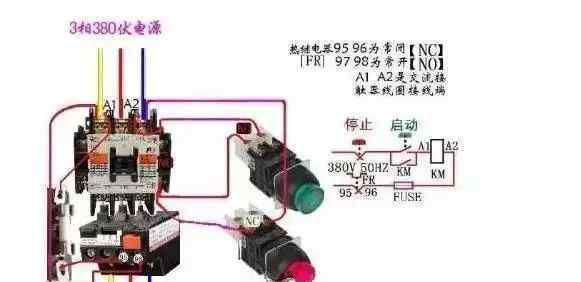

热继器接线方法

热继器姿势基本原理和家用电器图及其接线方法
