一次单脉冲充放电的全过程可分成下列好多个环节

也许你一直在生产制造中每天触碰电火花线切割，可是，你对电火花线切割确实很掌握吗？

最先，你了解火花放电技术性是怎么来的吗？1943年，原苏联工程院院士拉扎连柯夫妇科学研究电源开关接触点遭到电晕放电浸蚀毁坏的状况和缘故时，发觉火花放电的瞬时速度高溫可使部分的金属材料熔融、汽化而被蚀除，开辟和创造发明了电火花线切割。

下列是有关电火花线切割基本原理的详解。

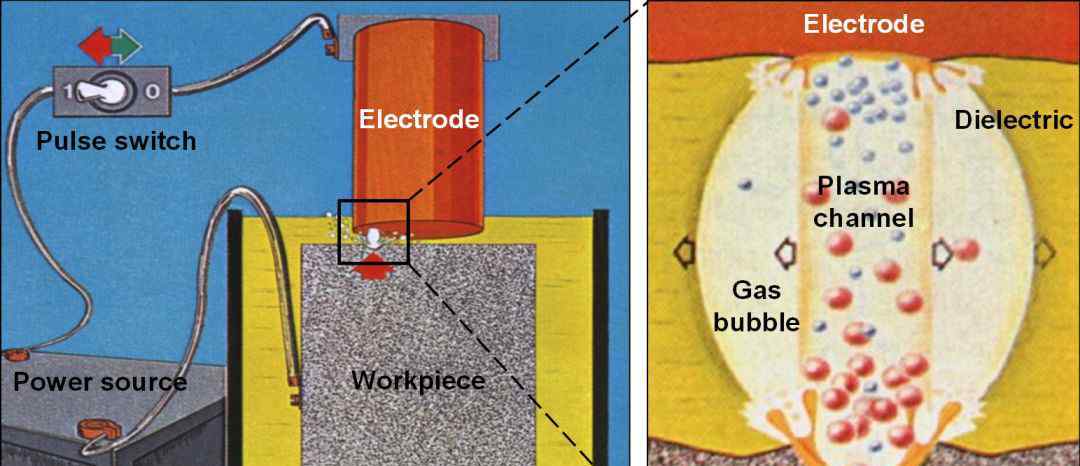

电火花线切割是根据单脉冲充放电外部经济全过程中造成的高溫（一瞬间溫度达到10000°C），溶化原材料并蚀除原材料的生产加工方式。

01

一次单脉冲充放电的外部经济全过程

电火花线切割是持续充放电蚀除金属材料的全过程。尽管一次单脉冲充放电的時间很短，但它是电磁场理论、热学和流体动力学等综合性功效的全过程，是非常繁杂的。综合性起來，一次单脉冲充放电的全过程可分成下列好多个环节：

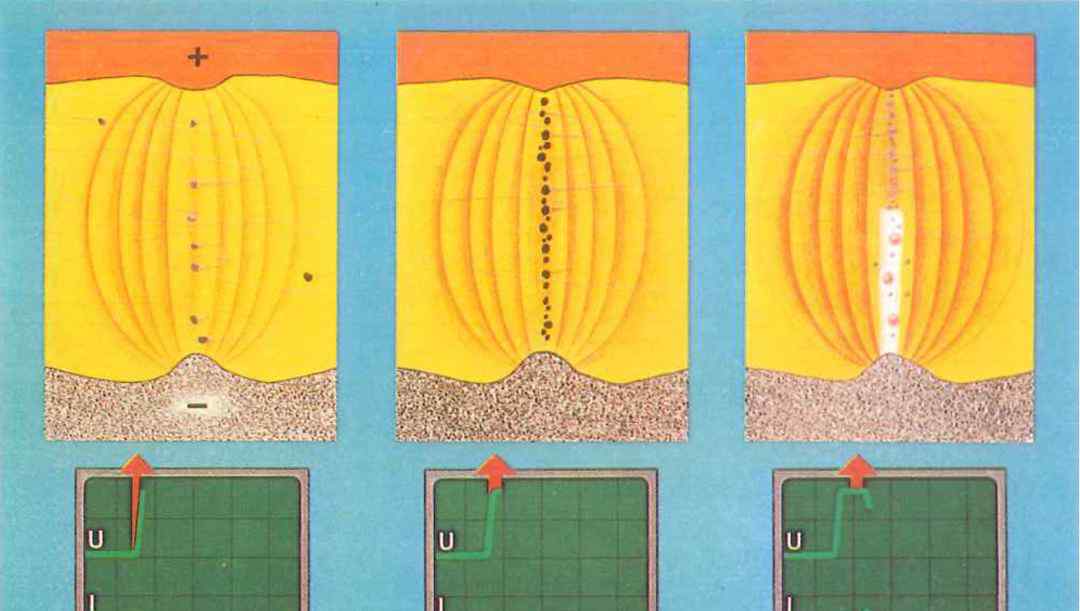

1）极间物质的弱电解质、穿透及充放电安全通道的产生

当单脉冲工作电压释放于专用工具电级与产品工件中间时，两方面中间马上产生一个静电场。场强与工作电压正相关，与间距反比，伴随着极间工作电压的上升或者极间间距的减少，极间场强也将伴随着扩大。因为专用工具电级和产品工件的外部经济表层是凹凸不平的，极间间距又不大，因此极间场强是很不匀称的，两方面间离得近期的比较突出或顶尖处的场强一般为较大 。当场强扩大到一定总数时，物质被穿透，充放电空隙电阻器从绝缘层情况快速减少到一些之一欧母，空隙电流量快速升高到最高值。因为安全通道直徑不大，因此 安全通道中的电流强度很高。空隙工作电压则由击穿场强快速降低到火苗保持工作电压（一般约为20~30V），电流量则由0升高到某一最高值电流量。

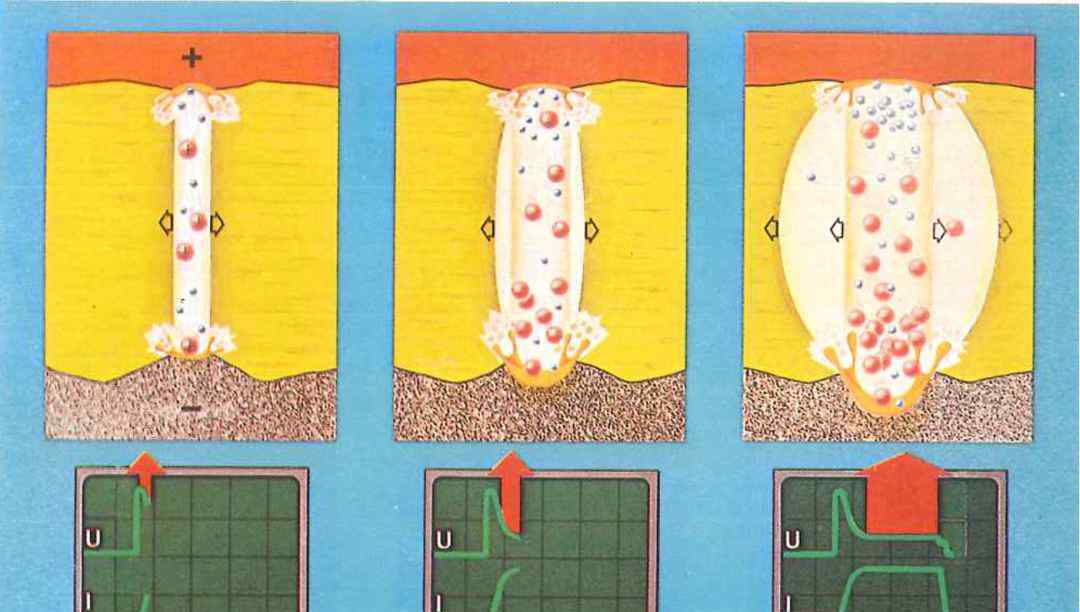

2）物质分解反应、金属电极熔融、汽化潜热澎涨

极间物质一旦被弱电解质、穿透，产生充放电安全通道后，高频电源使安全通道间的电子器件髙速冲向正级，正离子冲向负级。电磁能变为机械能，机械能根据撞击又变化为能源。因此在安全通道内正级和负级表层各自变成瞬时速度热原，做到很高的溫度。安全通道高溫将切削液物质气化，从而热裂溶解气化。这种气化后的切削液和金属材料蒸气，一瞬间容积激增，在充放电空隙内成为气泡，快速热变形并具备发生爆炸的特点。观查电火花线切割全过程，能够见到充放电空隙间出现汽泡，切削液慢慢发黑，并听见轻度而脆响的爆破声。电火花线切割关键靠热变形和部分微发生爆炸，使熔融、气化了的金属电极抛出去蚀除。

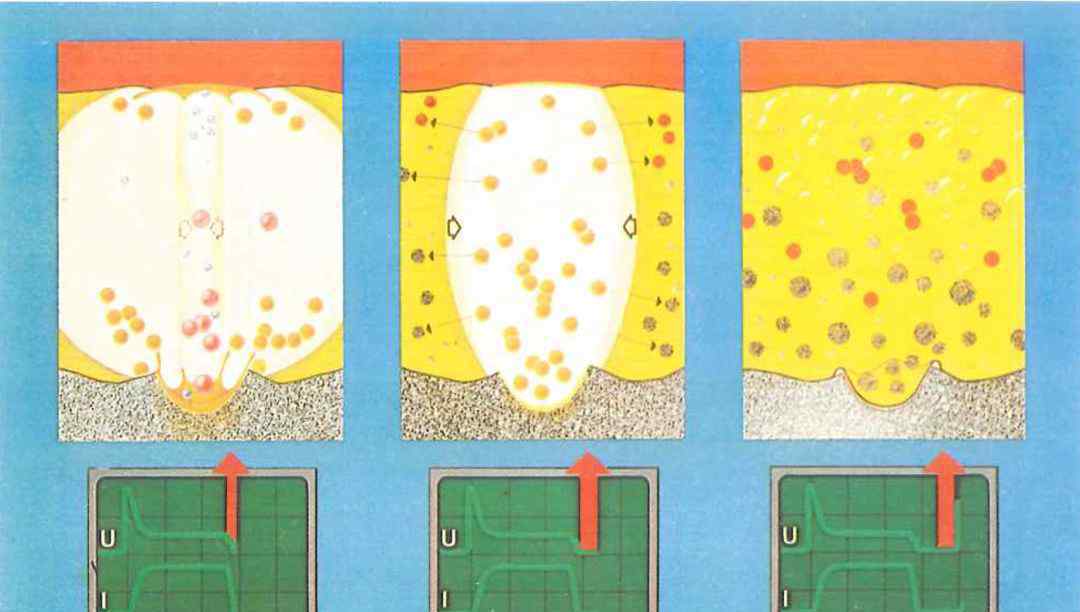

3）金属电极的抛出去

安全通道和正负表层充放电点瞬时速度高溫使切削液气化和金属复合材料熔融、气化，热变形造成很高的瞬时速度工作压力。安全通道管理中心的工作压力最大，使气化了的汽体持续向外澎涨，工作压力高空的熔化金属材料液體和蒸气，就被挤兑、抛出去而进到切削液中。因为界面张力和粘结力的功效，使抛出去的原材料具备最少的面积，冷疑时凝聚力成细微的球体顆粒。

熔融和气化了的金属材料在抛离电级表层时，向四处溅出，除绝大多数抛入切削液中并收拢成小颗粒外，也有一小部分溅出、镀覆、吸咐在对面的电级表层上。这类相互之间溅出、镀覆及其吸咐的状况，在一些标准下能够用于降低或赔偿专用工具电级在生产过程中的耗损。

事实上，金属复合材料的蚀除、抛出去全过程非常复杂的，现阶段，大家对这一繁杂的原理的了解仍在持续推进中。

4）极间物质的消弱电解质

伴随着单脉冲工作电压的完毕，浪涌电流也快速降至零，但自此仍需有一段时间间隔，使空隙物质消弱电解质，即充放电安全通道中的自由电子复合型为中性化颗粒，修复此次充放电安全通道处物质的绝缘层抗压强度，及其减少电级外表温度等，以防下一次一直反复在同一处产生充放电而造成 电孤充放电，进而确保在两方面间近期处或电阻最少处产生下一次穿透充放电安全通道。

不难看出，为了更好地确保电火花线切割全过程一切正常地开展，在2次单脉冲充放电中间一般要有充足的单脉冲时间间隔。除此之外，还应留余地，使穿透、充放电点分散、迁移，不然仅在一点周边充放电，易产生电孤。

02

五种不一样的充放电情况

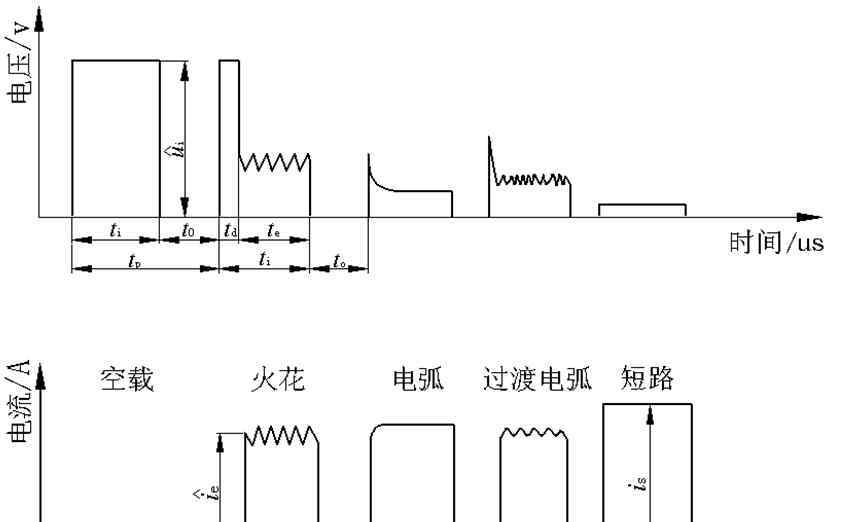

充放电情况指电火花线切割中充放电空隙内每一个单脉冲充放电时的基础情况。一般分成五种充放电情况，如下图所显示。

单脉冲主要参数与单脉冲工作电压、电流量波型

1）引路（满载单脉冲）

充放电空隙沒有穿透，空隙上面有超过50V的工作电压，但空隙内沒有电流量穿过，为满载情况。

2）电晕放电（工作中单脉冲，或称合理单脉冲）

空隙内介电强度能优良，切削液物质被穿透后能合理地抛出去、蚀除金属材料。其波型特性是：工作电压上面有、和波型上面有高频率震荡的小锯齿状。

3）短路故障（短路故障单脉冲）

充放电空隙立即短路故障，它是因为伺服电机走刀系统软件瞬时速度走刀过多或充放电空隙含有电蚀物质钢筋搭接而致。空隙短路故障时电流量很大，但空隙两边的工作电压不大，沒有蚀除生产加工功效。

4）电孤充放电（平稳电孤充放电）

因为铣面欠佳，充放电点集中化在某一部分而不分散化，部分发热量累积，溫度上升，两极化，这时电晕放电就变成电孤充放电。因为充放电点固定不动在某一点或某一部分．因而称之为平稳电孤，常使电级表层积碳、烫伤。电孤充放电的波型特性是和高频率震荡的小锯齿状基础消退。

5）衔接电孤充放电（不稳定电孤充放电，或称不稳定电晕放电）

衔接电孤充放电是一切正常电晕放电与平稳电孤充放电的衔接情况，是平稳电孤充放电的征兆。波型特性是穿透廷时不大或接近于零，仅变成一硬刺，工作电压电流计上的高频率份量降低或变成稀少的锯齿状。

之上各种各样充放电情况在具体生产加工中是更替、几率性地出現的（与生产加工规准和切削速度、冲油、环境污染等相关），乃至在一次脉冲充放电全过程中，也很有可能更替出現二种之上的充放电情况。
