车载电脑diy 汽车音响改装为WindowsXP的车载电脑，绝对的原创DIY！

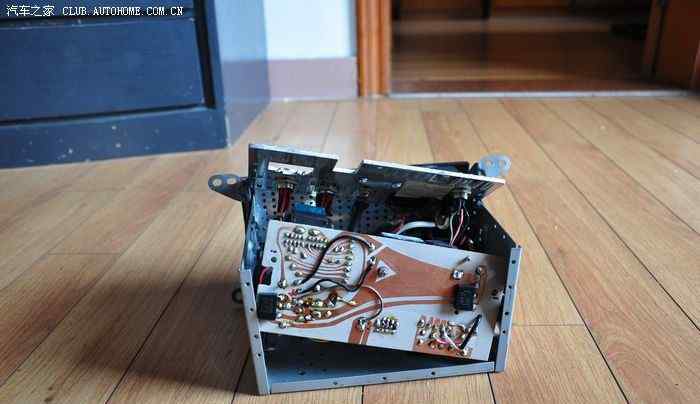

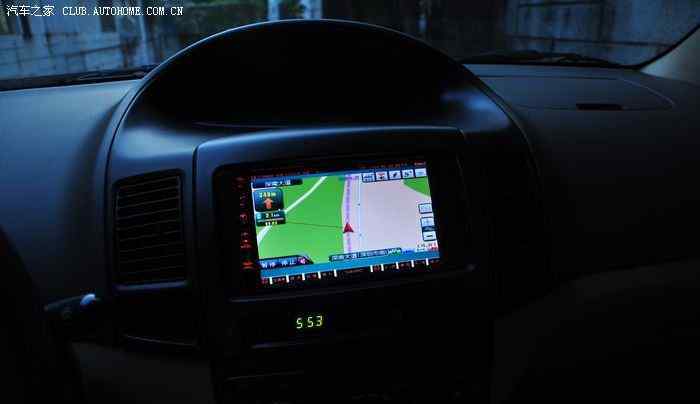

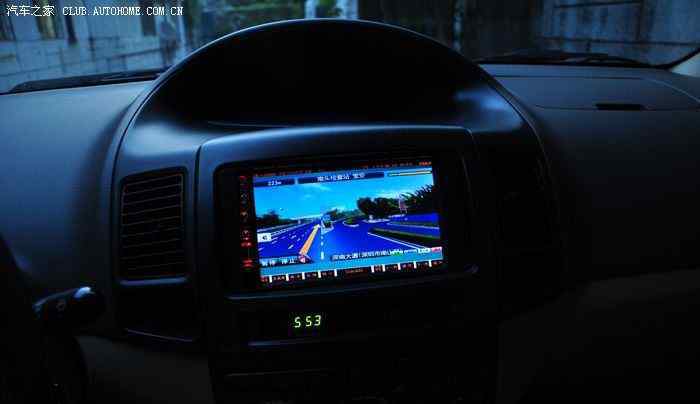

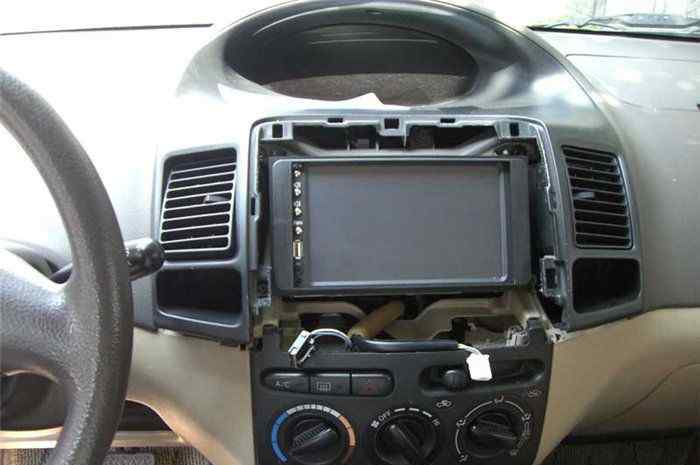

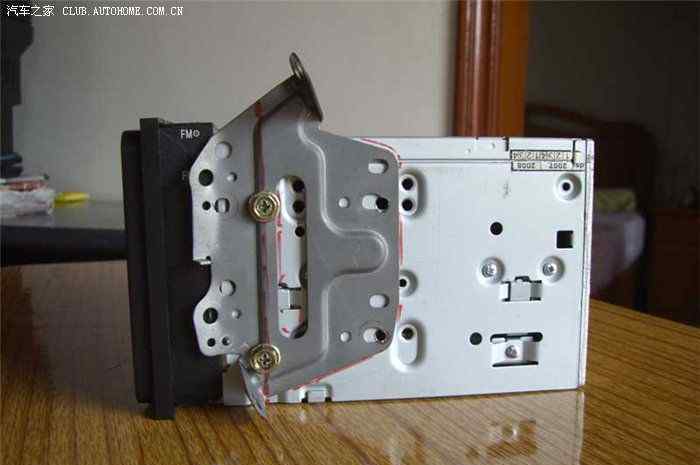

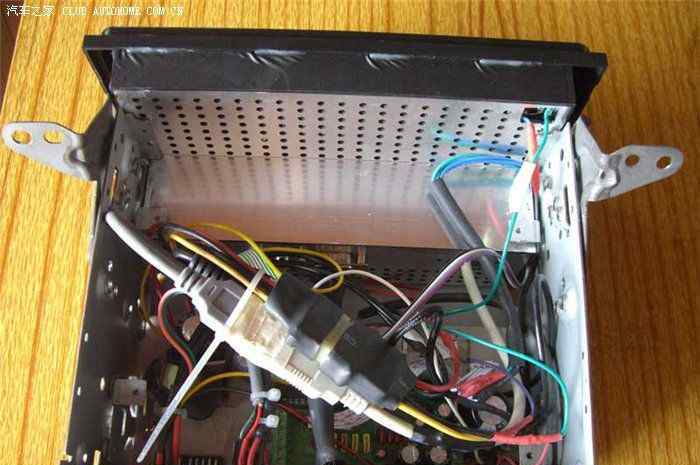

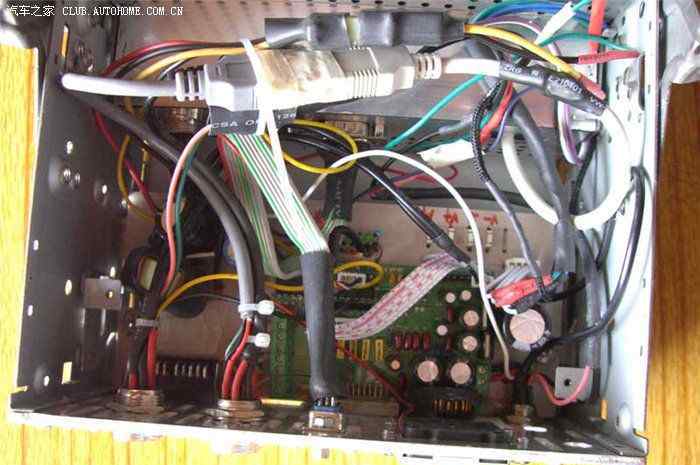

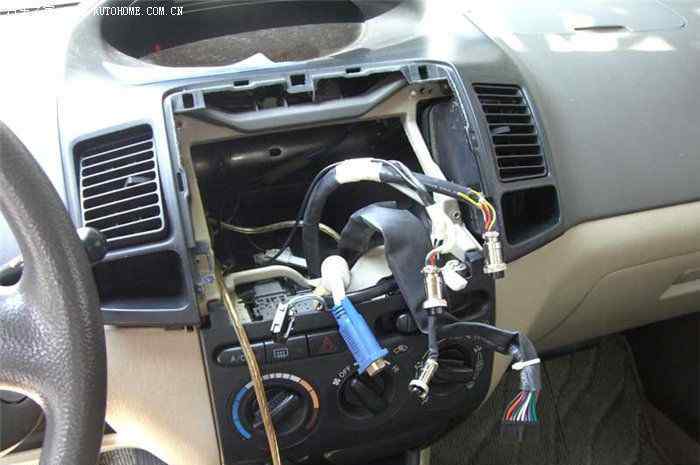

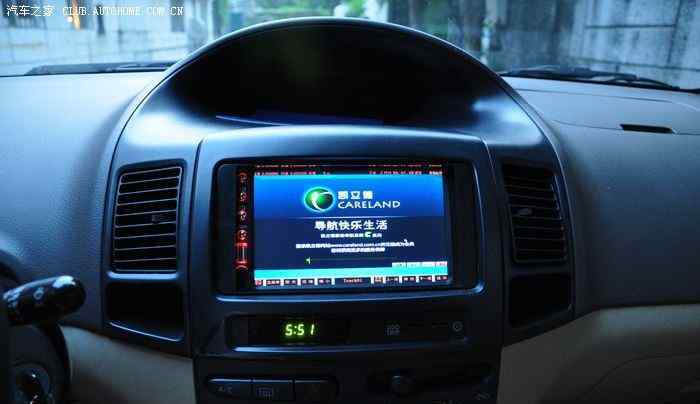

车载电脑还不流行，没多少人知道车载电脑的时候，我梦想拥有一台，但是当时价格之高还要小得多，主板价格一般2500以上，这样整台电脑造价就非常昂贵了，而且性能也不高，后来改变计划，2DIN机箱就安置一个功放，主机放在副驾驶座下面。 就是下面这一个，功放IC采用TDA7850，音调调节采用单片机控制，这是场效应管功放IC，音质非常的好。而且每声道输出功率达到50W，一般的汽车都是20W—45W。照片描述：TDA7850发烧级功放，只有小孩手掌大哦，性能和音质可以抵得上上万元的音响效果。 这是Intel原装的主板，板载Realtek ALC662音频编码芯片，支持HD音效，可获得HIFI级的音效。照片描述：微型主机工控板，只有17*17CM的主板 为了更好的连接机箱与主机、功放，没有采用现成的连接线，自己做了一条电缆，接线图都画出来了照片描述：主机与显示屏的连接线图 计算机的接口板也是自己手工制作的哦接线的电路板是自己设计，有LC滤波电路，功放板安装在里面。主机的配件就很普通，我没有照相，因为太普通了，一般的电脑而已。 照片描述：机箱后面的实际接口全部采用航空接头，汽车的接头就用回原车DVD的接头，方便不用拆除原来的接线。来一副背后制作的接口，全部自己用电钻制作的接口。 正面图，已经装上7寸的显示屏 照片描述：两幅侧面的，因为安装孔位置跟原来的不合适，需要重新定位安装定位片 俯视图 照片描述：俯视图再来看看机箱里边是怎样的，哇，吓死人，这么乱。 下面是装机过程，如何将一台电脑安装到汽车音响仓。先把电缆装进音响仓。 上螺丝固定了 照片描述：显示屏上螺丝了。装回面板 照片描述：主机安装在副驾驶座下面了，这里主机的固定非常创新，一块地毯剪成地板的形状，在地毯上开了四个孔上螺丝定位，这样就不怕刹车的时候主机动来动去了。还能防震。 照片描述：PC主机位。这里还有一个USB的收音机哦，银色的就是，白色的是USB的蓝牙适配器。 全部安装完毕，开机照片描述：全部安装完毕，开机，INTEL主板的LOGO。 照片描述：欢迎使用s s启动成功 采用了road runner的车载软件 最受欢迎的车载软件road runner主控制台 车载软件road runner主控制台时钟 车载软件road runner主控制台转速表 车载软件road runner主控制台指南针 音乐格式采用APE，音质达到CD的质量哦，不要再被MP3这样的格式折磨了，这台车载电脑已经装入160张无损APE CD音乐，循环听一次也需要四个月时间，太好了，保证你不会厌倦。 照片描述：凯立德3D导航版 车载电脑总算完成了，为了保证稳定及音质要求，还特加装了稳压器和地线。 全套家当算完成了，总结一些配置：主板：ATOM230工控intel主板，板载凌动230双核1.6G 南桥：Intel82801GBM ICH7-M 北桥：Mobile Intel Calistoga-Gi945GM 显卡：Intel 82945GM 默认128M显存 最大至256M 声卡：ALC655系统：s xp （road runner中控软件,凯立德3D导航软件） 显示器：7寸全新数字屏，led背光，原装触摸屏，物理像素800*480机箱：拆机板标准车规2din机箱电源：120Witps电源模块，启动汽车10秒钟启动启动s，拔掉钥匙15秒自动执行关机程序，2分钟后强制断电收音：内置FM 和AM双波段立体声收音，进口车载高频头数字收音模块，支持原车天线，收音灵敏无杂音，FM可预置60个电台，AM可预置20个电台，全触摸屏操作，开不开电脑都可以听收音机功放：内置车载4*50W标准车载功放，TDA7850芯片，高音亮，低音厚，中音准，触摸屏控制音量，高低频音效调节前置接口：8个usb，开关机按键，触摸屏系统菜单按键 --------------------------------------------------------------技术做得好，说明有头脑；技术做得精，说明思路清；技术做得细，说明懂经济；半夜加班忙，定是工作狂。 很好的一首词
