您知道家用电表如何接线吗？如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。三相四线电表如何接线呢？下面小编就详细为您介绍家用电表接线图，教你三相四线电表如何接线的问题。

家用电表接线图 电表怎么接 电表接法图解

一、电表的接法 家用电表接线图

单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动……单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的电表在铅封盖内都有4各端子的接线图。以下是家用电表接法图。

家用电表接线原理图如下：

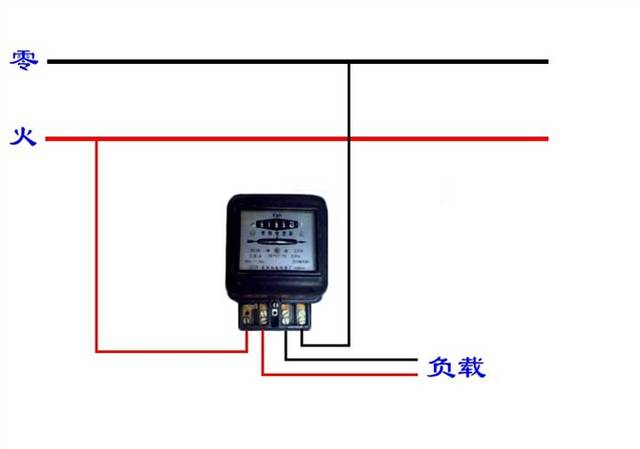

电表的接法一：直接接入法

如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

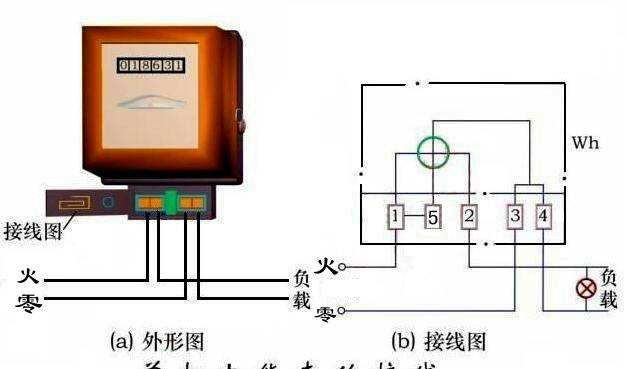

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号。

接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

电表的接法二：经互感器接入法

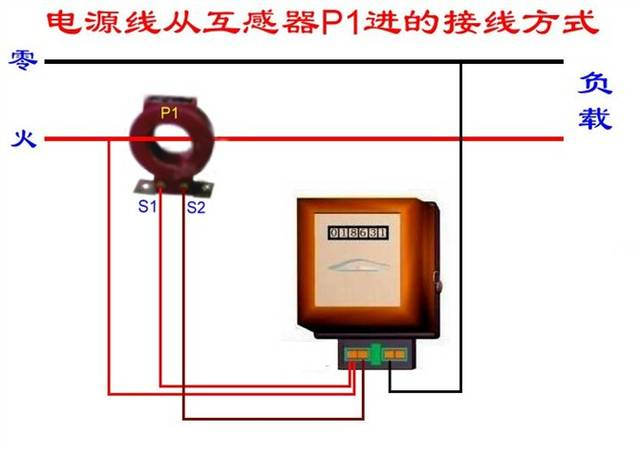

在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：

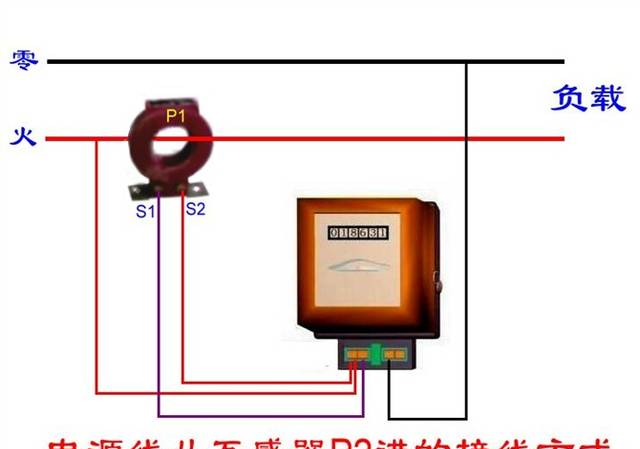

（1）单相电度表内5和1端未断开时的接法。

由于表内短接片没有断开，所以互感器的K2端子禁止接地。如下图

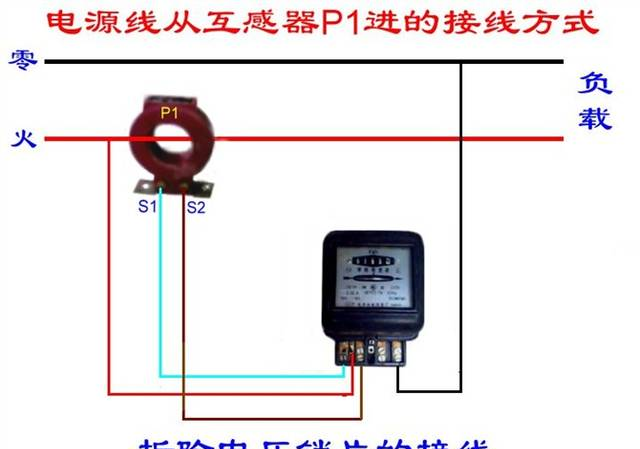

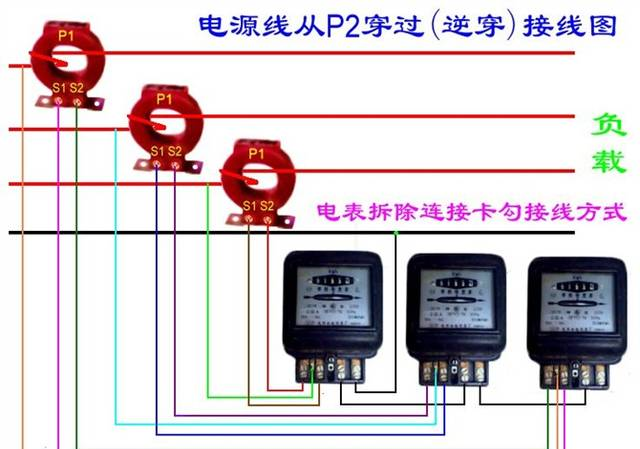

（2）单相电度表内5和1端短接片已断开时的接法。

由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。

以上就是电表的接法，以及家用电表接线图。小编提醒大家，家用电表在接线的时候要注意安全哦！

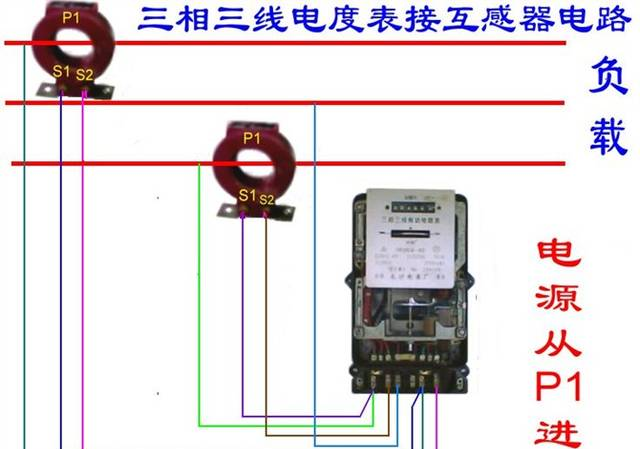

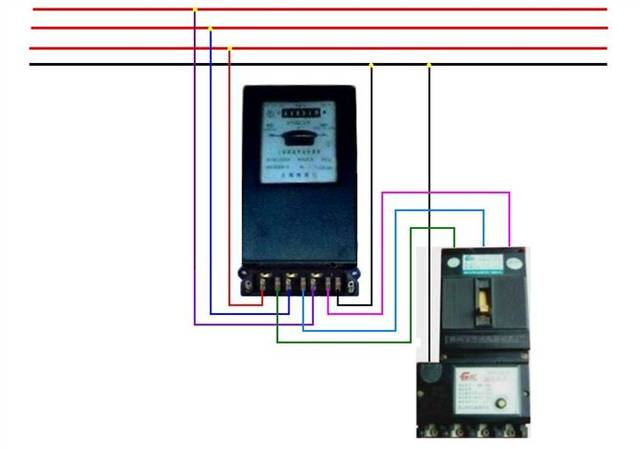

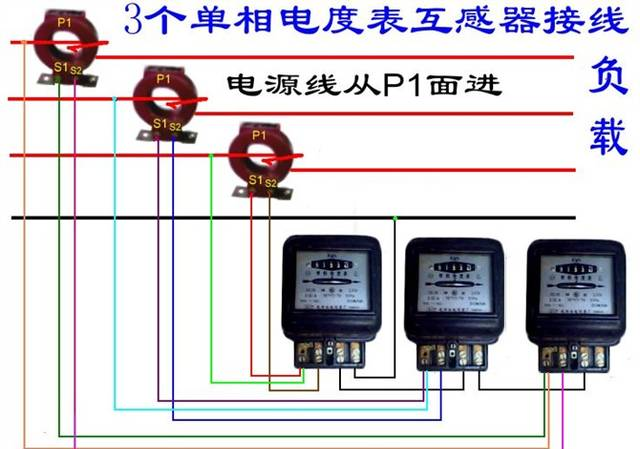

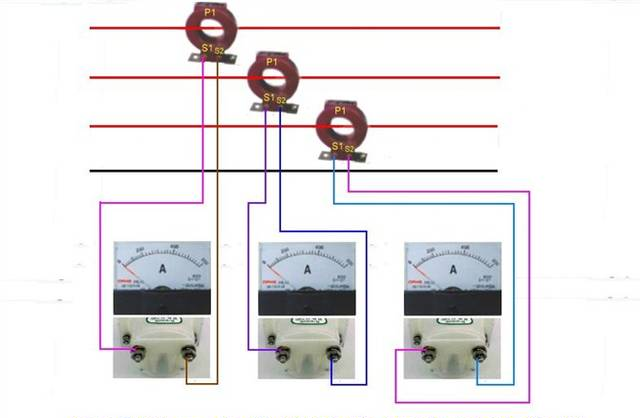

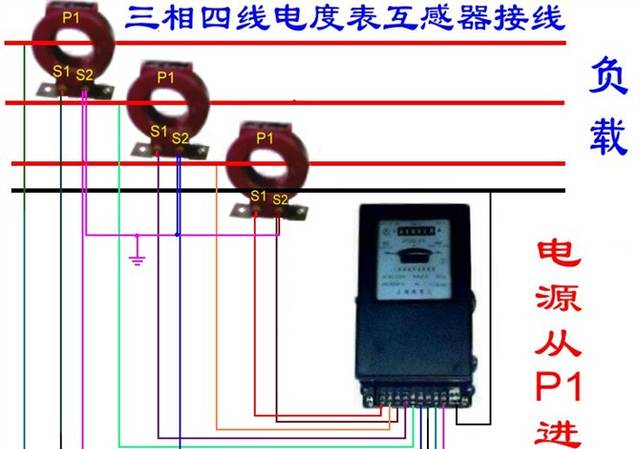

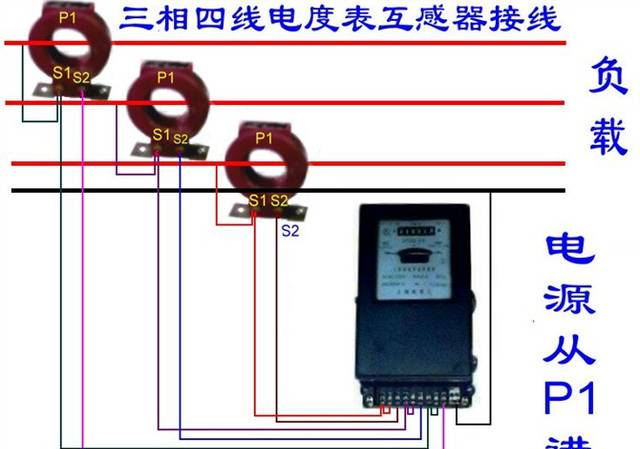

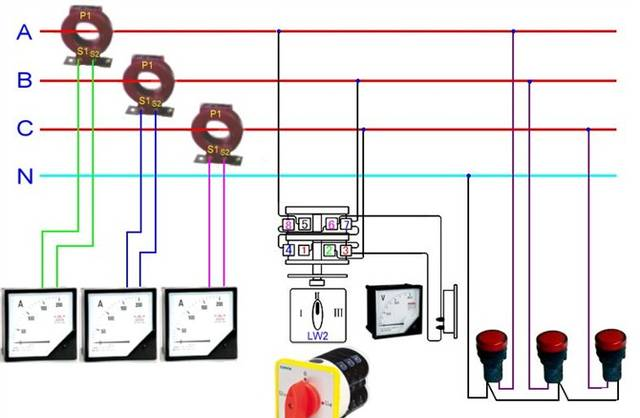

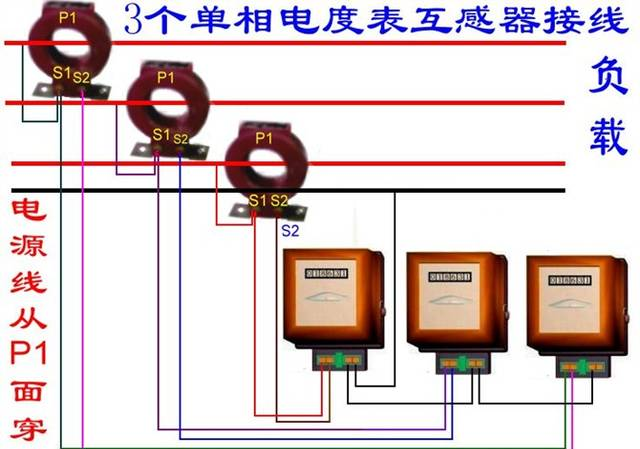

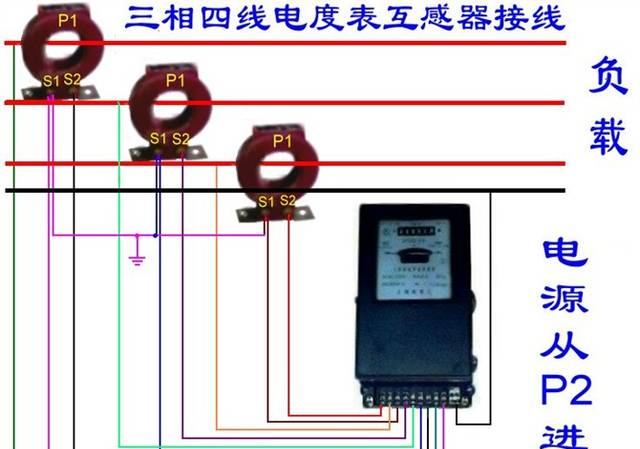

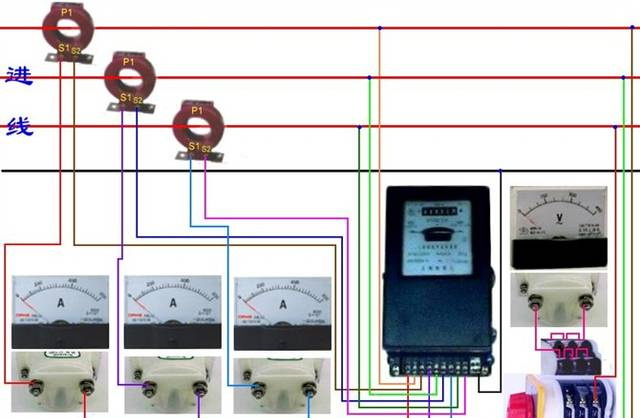

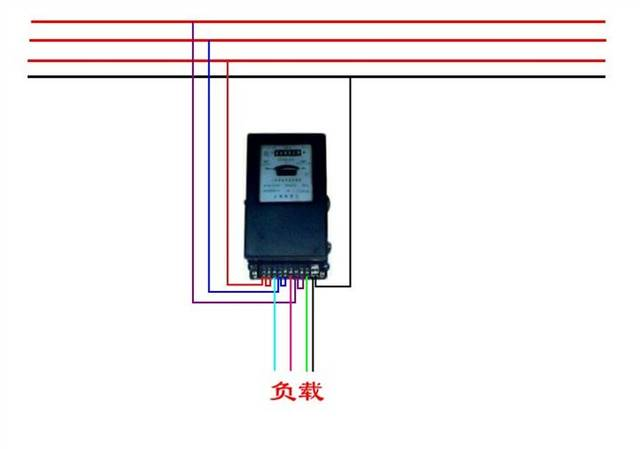

下面很有很多电表的实物接线图
