早期为了更好地考虑各类设计方案的规定，大家会设定许多 管束标准，当一个PCB双板设计方案进行以后，一般要开展DRC（Design Rule Check）查验。

DRC查验便是查验设计方案是不是考虑所设定的标准。一个详细的PCB设计务必历经各类电气设备标准查验。普遍的查验项包含间隔、引路及其短路故障的查验，更为严苛的也有差分信号对、特性阻抗线等查验。

DRC（Design Rule Check）查验，查验设计方案是不是考虑所设定的标准。必须检查什么，实际上全是和标准相对性应的，在查验某一选择项时，请关键相匹配的标准是不是也就能开启。

DRC查验早期提前准备

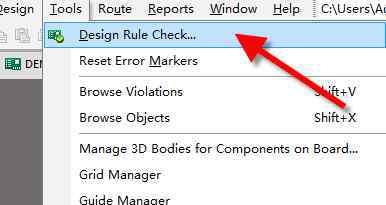

1、如图所示1-1所显示，实行莱单指令“Tools-Design Rule Check（键盘快捷键TD）”，开启DRC查验设定提示框。

图1-1 开启DRC设定指令

图1-2 DRC查验基本设定

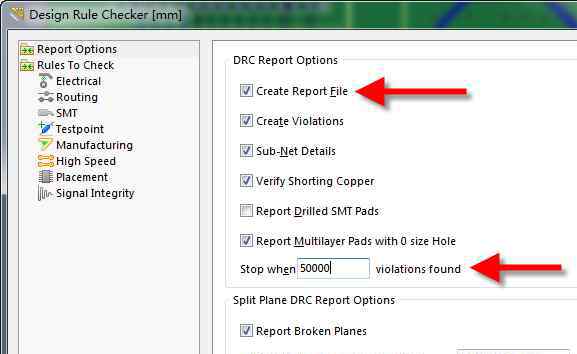

● Create Report File 实行完DRC以后，Altium会建立一个有关标准查验的汇报，对出错信息内容会得出详尽的叙述并会得出出错的位置信息，便捷大家设计师对出错信息内容开展讲解。

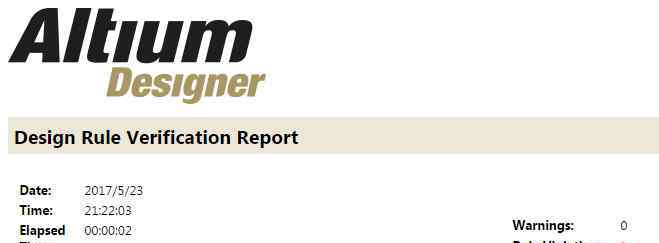

图1-3 DRC的详尽汇报內容

● Stop When 50000 Violations Found 表明当网络检测到50000个DRC出错的情况下立即终止再查验，系统软件默认一般是500，可是大家设定到500时一些DRC会开展显示信息，一些DRC不容易开展显示信息，仅有大家调整已存有的不正确，再度DRC的情况下才会显示信息，那样针对大板设计方案的情况下十分不方便。

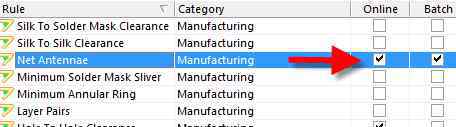

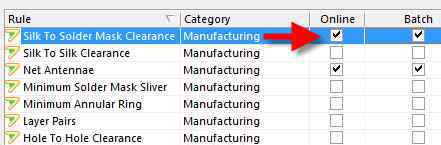

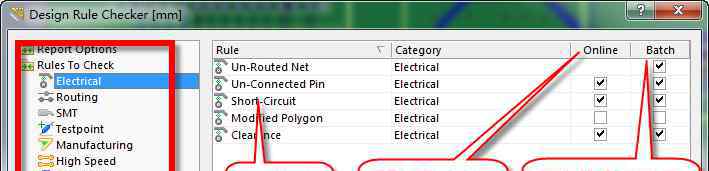

2、设定DRC检查项目，如图所示1-4所显示，挑选你需要查验的标准想。在“Online”和“Batch”栏中启用也就能查验。在其中：

● Online 假如PCB设计之中存有DRC出错时能够即时的显示信息出去

● Batch 仅有手工制作实行DRC查验时，存在的问题的出错才会显示信息出去。

一般来说大家必须查验DRC的情况下两者都开展启用，便捷即时定期检查手动式查验另外开展。

图1-4 应用DRC查验项

DRC查验不是说全部的标准都必须查验，设计师只必须查验自身想必须查验的标准就可以。不愿查验的标准相匹配的“Online”和“Batch”勾撤消掉就好了。下边对普遍的几类DRC查验开展详尽的叙述。

电气设备特性查验

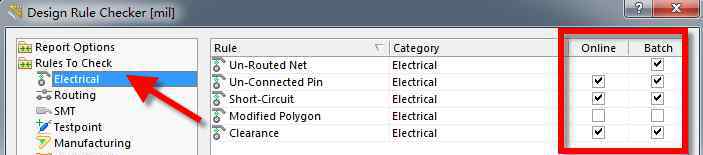

电气设备特性查验包含间隔查验，短路故障查验及其引路查验，如图所示1-5所显示，一般这几类都必须启用，相匹配疑难问题出错如图所示1-6。

图1-5 电气设备特性查验设定

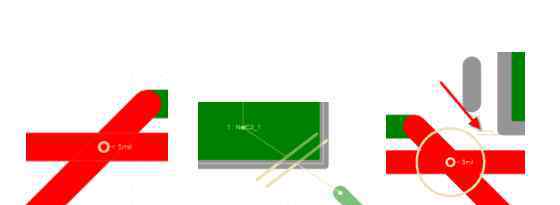

图1-6 普遍电气设备特性DRC出错

Routing查验

如图所示1-7所显示，Routing查验包括特性阻抗线查验，过孔查验，差分信号布线的查验，在我们设定的图形界限，过孔尺寸及差分信号图形界限不符合标准管束规定时便会提醒DRC出错，让设计师留意。

图1-7 特性阻抗线查验，过孔查验，差分信号线查验设定

助手提醒

一般在设计方案之中大家焊盘的种类不必超出二种，那样能够在生产的情况下能够少用麻花钻种类，提升 生产率。

Stub线结查验

如图所示1-8，尽管大家会对布线开展一些提升，可是充分考虑還是人力开展走线解决，在所难免对布线的一些线结有忽略，这类线结大家通称“Stub”线结，在数据信号传送全过程之中等同于一根“无线天线”，持续的接受或发送磁感应数据信号，尤其是髙速的情况下，非常容易让我们布线导进串扰，因此 大家必须对Stub线结开展查验，并在设计方案之中开展删掉解决

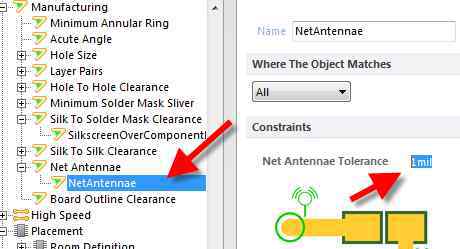

● Net Antennae Tolerance 设定"无线天线"长短出错范畴，一般设定到1 mil

图1-8 Stub线结查验

丝印油墨上阻焊

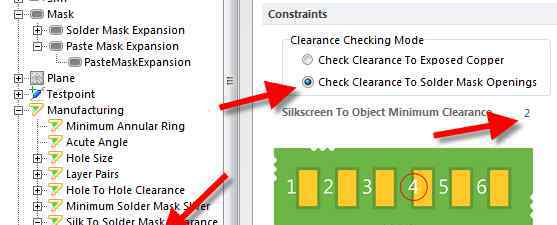

防焊是避免 绿油遮盖的地区，会出現露铜或是露板材的状况，在我们的丝印油墨标识置放到这一地区时，会出現缺少的状况，大家必须对其例行检查。如图所示1-9，大家必须两端对齐标准开展设定，而且启用DRC查验选择项。

● Check Clearance To Exposed Cooper 丝印油墨到铜皮的间隔。

● Check Clearance To Solder Mask Openings 丝印油墨到防焊的间距，一般挑选设定此项。

● Silkscreen to Object Minimum Clearance 丝印油墨到防焊的间距，一般设定到1mil。

图1-10 元器件高宽比查验

元器件间距查验

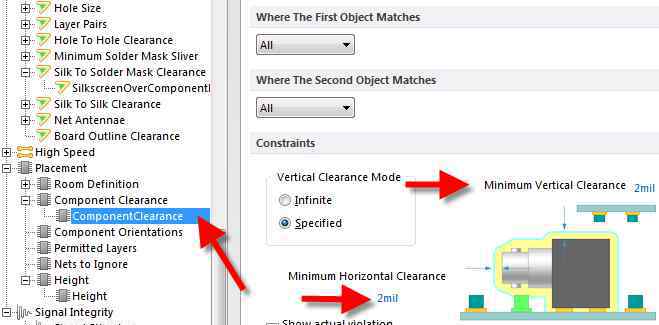

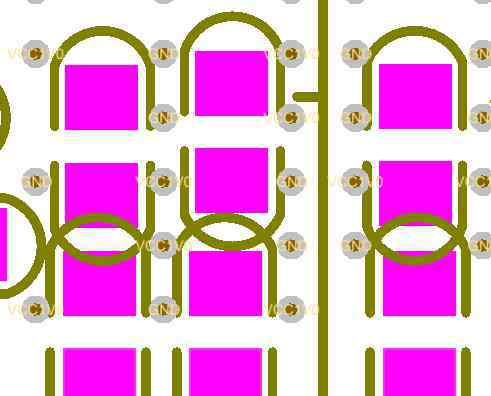

绝大多数木板设计方案全是大家手工制作合理布局，免不了存有元器件重叠的状况，大家必须两端对齐开展查验，避免 中后期元器件安装时出現干预。如图所示1-11。

● Minimum Horizontal Clearance 元器件与元器件的横着间隔，一般设定为1mil。

● Minimum Vertical Clearance 元器件与元器件的竖向间隔，一般设定为1mil。

图1-11 普遍的元器件重合状况及元器件间距标准设定

图1-12 元器件间隔的查验

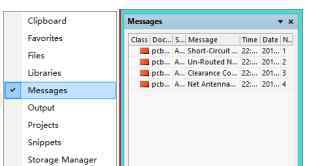

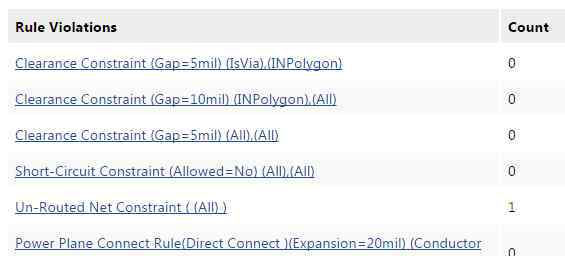

对所述普遍DRC查验项设定启用以后，实行DRC莱单左下方的“Run Design Rule Check...”，运作DRC查验，等候十多分钟以后，系统软件会形成一个DRC汇报，详尽列举不正确內容及部位，如图所示1-13，或是大家返回PCB页面，点击右下方指令“System-Messages”，如图所示1-14所示，一样能够查询DRC种类，一般状况下我们是选用第二种方式来开展查询。

图1-13 DRC检验报告

图1-14 Message汇报

实行鼠标双击Message里边的DRC汇报，能够跳跃到PCB出错部位，我们可以目的性的对这一DRC出错调整，能够接纳的DRC能够立即忽视，例如：焊层在Keep-out Layer层边框线上，会出現间隔出错，这类能够立即忽视无论。

反复所述流程直至全部DRC变更进行，沒有DRC出错或是全部出错DRC能够忽视已经。即进行DRC的查验，PCB电路原理根据电气设备特性的查验，能够开展下一流程。

好了，之上便是为大伙儿梳理的PCB设计普遍DRC查验，凡亿PCB将不断给你产生更多精彩的PCB设计专业技能。
