人眼 Nature：首个完全复现人眼的仿生眼问世，港科大造出半球形人工视网膜，感光性能超过人眼460倍

关注前沿科技 量子位

贾浩楠 发自 凹非寺

量子位 报道 | 公众号 QbitAI

「科学为人类带来光明」，这句话已经不再是一个比喻了。

5月20日，Nature发布了一项香港科技大学和UC伯克利的联合研究成果：采用仿生半球形视网膜结构的电子仿生眼EC-EYE。

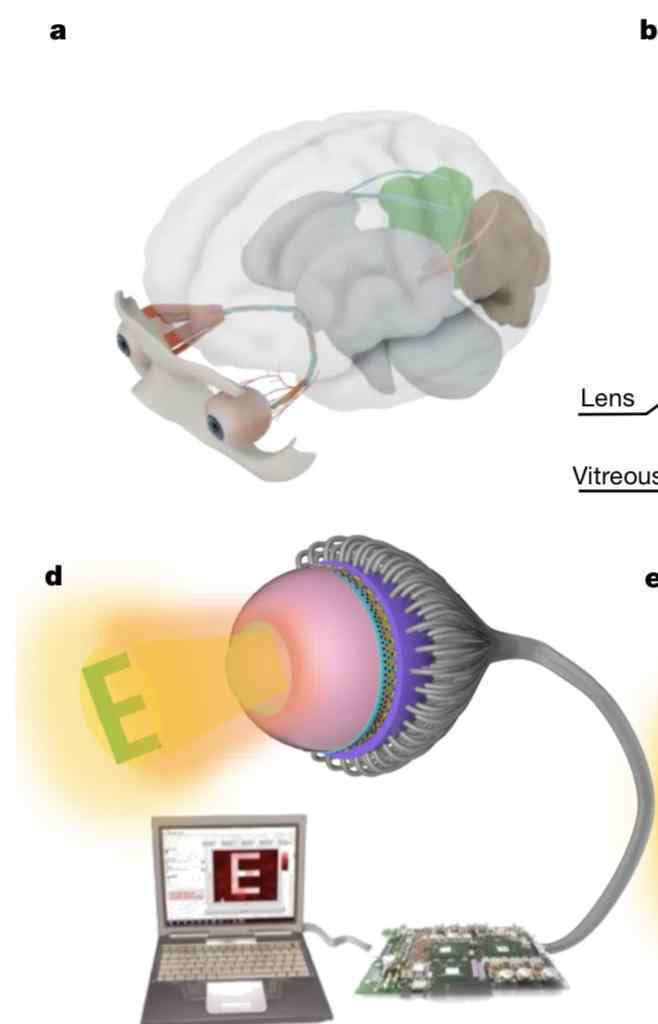

EC-EYE的外观和内部都和人眼高度相似，同样具有透镜、离子液、感光阵列、导线等关键结构。

EC-EYE和人眼之间的整体结构相似性使得它拥有100°的宽广视野。相比之下，静态人眼的垂直视场大约为130°。

关键创新：人工半球形视网膜

人类的球形视网膜结构自然地减少了穿过晶状体的光的散射，从而使焦距更加清晰。

这种结构还可以直接补偿来自于弯曲焦平面的像差，降低光学系统的复杂性。这是相机的平面成像结构无法比拟的优势。

模仿人类的眼睛对人工视觉系统十分重要。特别是对于类人机器人来说，其视觉系统除了具有优越的设备特性外，还应该与人的外观相似，以实现人机友好互动。

而科研人员一直无法找到合适的材料来模拟这种结构。

目前商业化的电荷耦合器件和互补金属氧化物半导体图像传感器，主要采用主流的平面微细加工工艺，成品只能是平面结构。

而EC-EYE的关键创新在于采用了高密度的纳米感光材料阵列。

这种纳米感光材料使用甲脒碘化铅杂化的钙钛矿制成。

钙钛矿材料最引人注目的特性其神奇的光电性质。有机-无机杂化钙钛矿材料具有很高的消光系数、长载流子寿命，比较高而且均衡的载流子迁移率、低缺陷浓度、浅缺陷能级、高荧光量子产率、低激子束缚能等优点，非常适合用于各种光电器件。

△图d为人工视网膜主体，e为镶嵌其中的纳米材料感光点，f为甲脒碘化铅杂化钙钛矿单晶结构。

EC-EYE人工视网膜的纳米感光点密度为 4.6 × 108 cm-2，远高于人类视网膜感光密度，因此可以实现更高的图像分辨率。

EC-EYE的仿生视网膜光敏感度范围为每平方厘米0.3微瓦-50毫瓦。最低的光强度下，每个纳米传感器可以检测到86个光子，与人类的视网膜相当。且对可见光谱内所有频率的光都敏感。

接受光刺激后的短短19.2毫秒内作出响应，然后在23.9毫秒内恢复到未激活状态，这比人眼视网膜中感光细胞 40-150毫秒的响应和恢复时间短得得多。

成像装置

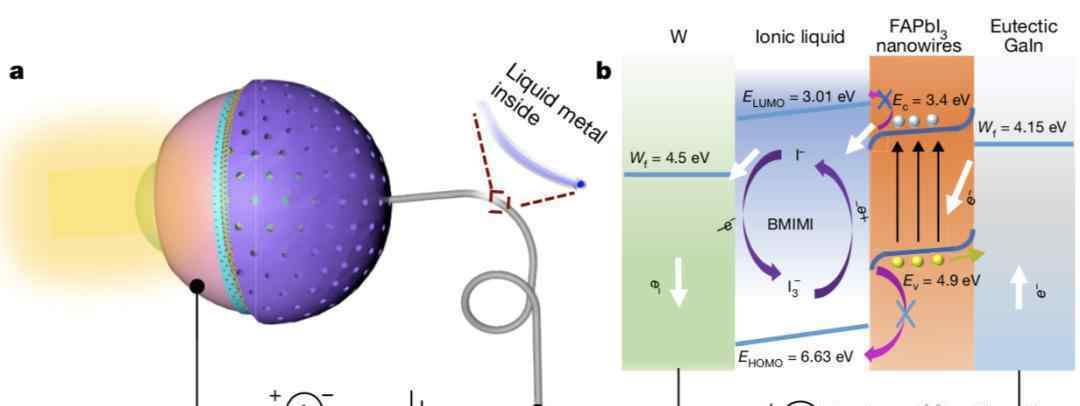

液态金属线通过电路板连接到由计算机控制的100×1复用器。

测量系统的设计图及相应的电路图下所示。

测试步骤：通过将光学图案投射到EC-EYE上，对图像传感功能进行检测，并记录各传感器像素的光电流。

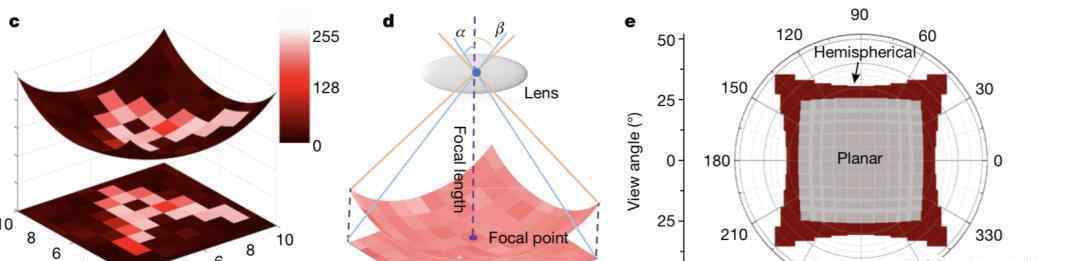

下图显示了被成像的字符’A’及其在平面上的投影。

与基于横结构的平面图像传感器相比，EC-EYE成像具有更高的对比度和更清晰的边缘。

因为每个独立的像素与相邻的像素分界更明显。

此外装置还包括一个小的电化学图像传感器与磁微针接触，与其他光学部件一起组装成一个微型摄像机。磁微针对准技术也很好地适用于整个半球形表面。

目前这种纳米感光阵列只有10×10个像素点，像素点之间存在200微米间隙，这意味着，这种传感器的光检测区域只有 2mm。

减少液态金属线的直径是目前这项工作面临的最大挑战。

目前这种液态金属信号传导线的直径约为 700 微米，因此只能实现每 3-4 个传感器连接一根液态金属导线。

而理想状态下液态金属导线的直径应该与纳米线的直径相当，这样才能实现每个传感器连接一根导线，达到更高的分辨率。

此外，由于电化学设备的性能会随着时间的流逝而下降，所以这种人工视网膜的寿命还需要更多的测试。

不过即使有一些不完美，但无可否认这是仿生眼研发的重大进步。

Nature指出，仿生眼不是模仿照相机，而是模仿人类复杂的眼球结构和人机交互。这项研究所取得的进步，使人们相信，未来 10 年能亲眼见到仿生眼在生活中的大规模应用。

论文地址

https://www.nature.com/articles/s41586-020-2285-x
