直线度 干货分享：实现直线度测量的三种方法！

直线度误差是最基本的几何误差之一。因此，开发一种能够测量直线度的测量仪是非常重要的。本文主要介绍三种直线度测量方法。

关键词:直；测量仪器；

直线度公差是指单一实际直线的总允许偏差。用于控制空之间的平面或直线的形状误差，其公差带根据不同情况有几种不同的形式。直线度的自动测量可以为工人提供准确的信息，确保轧制产品符合标准。

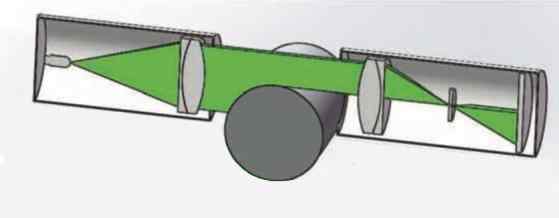

光电测量基于三个直径规，可用于测量移动线、杆和管的外轮廓的直线度。

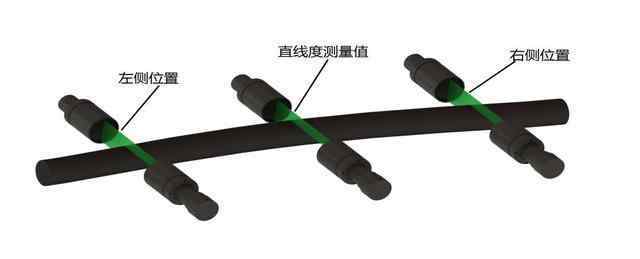

设置上图中的三个装置，三个装置同时测量待测工件的位置数据。计算直线度为0时中间装置的理论位置。与中间装置获得的位置数据相比，差值为被测工件在当前位置的线性偏差，如下图所示。

测量单元的测量频率为500-1000HZ。电子同步控制单元用于实现三个设备的同步采样，可用于连续检测。根据检测数据模拟整个线材(管)的直线度。左右两组的距离可以根据具体情况确定。

自准直直线度检测仪可用于检测圆管外径的直线度。平行光仪器是与准直望远镜相结合的仪器。

光源将位于物镜焦平面(物镜焦距= f)的标线投射到无穷远处(准直光出射)。由平面镜返回的准直光穿过物镜，并再次成像在光电传感器的检测表面上，该检测表面也位于物镜(共焦系统)的焦平面中。当反射镜偏转角度α时，返回的刻线在光电传感器上的图像会产生δ S位移。通过精确测量δ S值，可以精确计算平面

测试内孔直线度时，将平面镜伸入孔内，用膨胀套保证镜子与内孔垂直。当内孔弯曲时，反射镜会发生一定角度的偏转，内孔的直线度可以通过反射镜的偏转角度来计算。

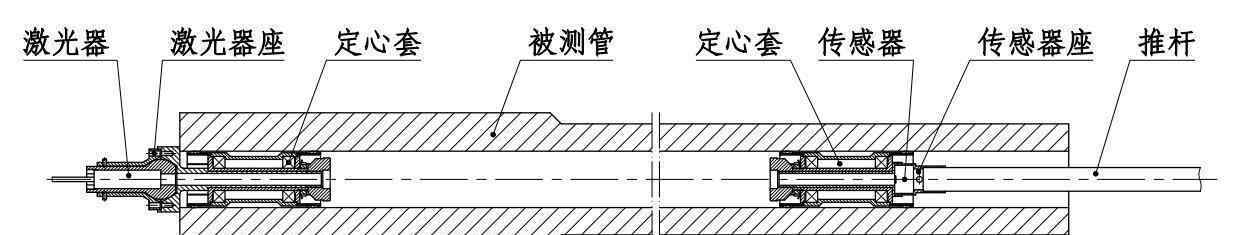

激光器安装在激光器底座上，激光器底座尾部有四个螺丝，用于微调激光器的照射角度。其头部与定心套连接，然后插入桶孔。位置检测单元的激光位置传感器安装在传感器座内，传感器座的头部与定心套连接，尾部与推杆连接。通过手动推动推杆，位置检测单元可以在桶的内孔中移动。

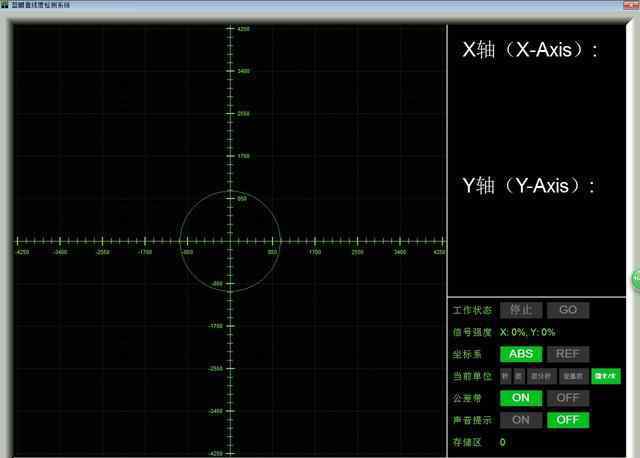

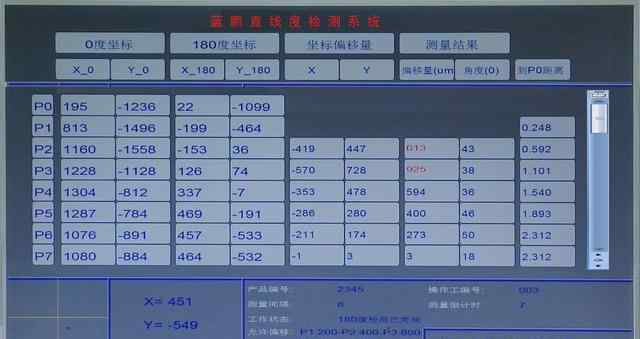

工作时，激光器向激光位置传感器发射激光束，传感器中的PSD芯片监测接收到的激光能量的中心位置。定心套筒用于确保传感器始终位于桶内孔的中心位置。当枪管在检测位置弯曲时，PSD芯片上激光能量中心的坐标值会发生变化。位置检测单元的电源线和数据线通过推杆的中心孔与控制柜连接。

直线度测量仪可用于测量各种轧制材料的外径，测量运动线材和棒材的外径和内径等。测量方法多种多样，可根据测量要求选择合适的测量方法。直线度测量仪的使用也给工人带来了极大的方便。

看了这篇文章，对直线度测量有什么想法或建议吗？虽然你在文章底部留了消息或者私信，但是有些消息并没有显示在这里，无法及时回复。边肖将尽最大努力与每个人交流和分享信息和经验。对于需要测量宽度、长度、厚度、外径的自动测量设备，可以在底部留言。

本文由保定彭岚测控技术有限公司撰写
