1.行业分析

由于储罐点供应站投资成本高，越来越多的人选择杜瓦瓶组站。LNG瓶组站具有集成度高、工艺简单、技术成熟、安装操作简单、占地面积小、建设周期短、投资低的特点；但由于缸体液位计非常容易损坏，很难估计气缸记忆，也很难掌握换缸时机。在实际操作中，很容易出现连接金属软管接头密封泄漏等故障。为了解决这类问题，我公司专门推出了无线液位计+瑞某远程监控V3.0系统的方案。

2.解决方案

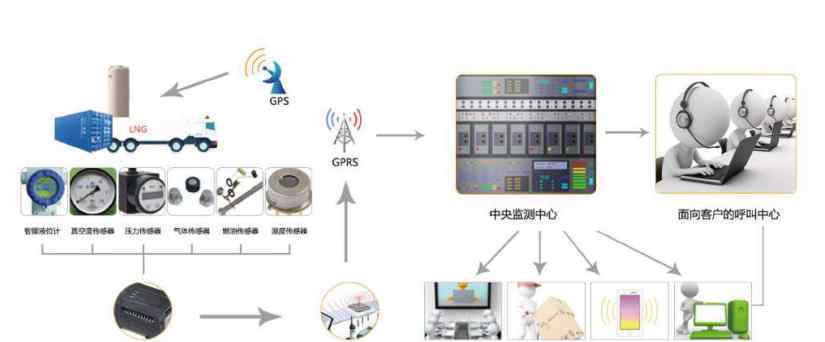

组织结构

液化天然气实时监控系统通过在杜瓦瓶上安装无线液位计，在现场设备上安装“智能终端”，实现杜瓦瓶液位和现场传感器的实时数据采集。采集的实时数据通过GPRS网络发送到云平台，在云平台中进行智能操作、处理和存储，实现对现场设备的远程监控。借助移动APP软件，随时随地控制现场情况。

3.1无线液位计

杜瓦瓶质量百分比液位计是苏州瑞某信息技术有限公司自主研发的电容式液位计，根据可变电容设计，液位计需要使用专用传感器测量气瓶内剩余有效容积，可以有效解决传统浮力液位计测量误差大、显示不正确的问题。

3.1.1产品功能

1.全数字智能控制；

2.结构简单，安装方便；

3.显示界面全面直观，液柱、百分比、介质显示在一页上；

4.密封结构采用一体化机构，液位百分比显示更加稳定；

5.采用进口电子芯片，能耗更低，电池寿命长达10年；

6.传感器采用高精度304不锈钢制作，烧结工艺密封，使得信号采集更加准确。

3.1.2产品描述

适合瓶身:快速易冷

安装方法:仪表弯头或过渡电缆安装

探头长度:≥0.1m

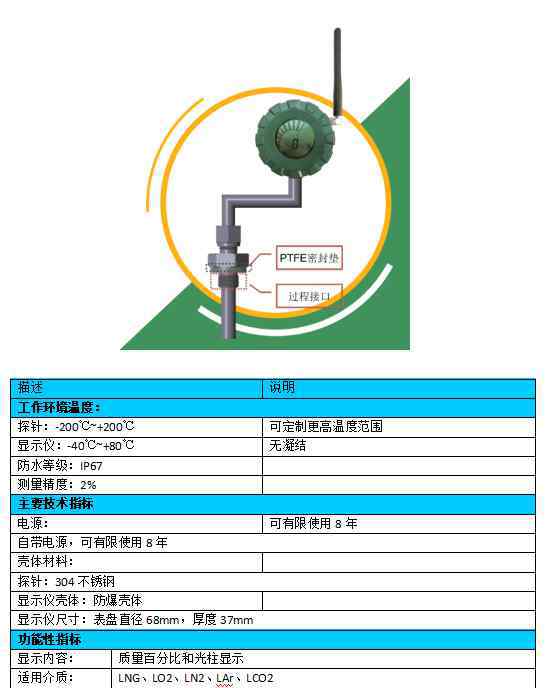

3.1.3产品参数

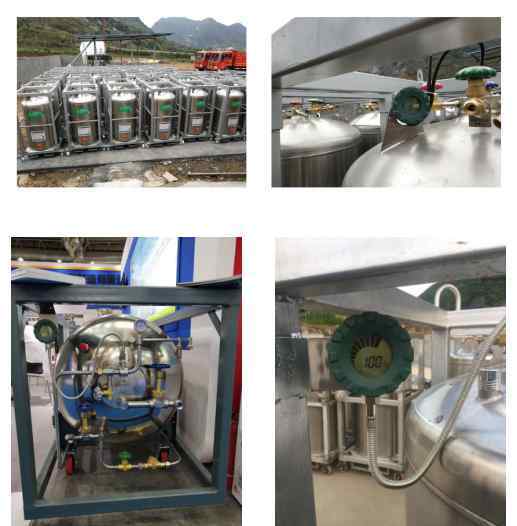

3.3案例图片

4.1物联网监控系统

瑞某监控系统的运行可以帮助管理层检查公司设备的分布情况、生产状态信息、日常运行信息以及关键单位关键设备的报警信息。

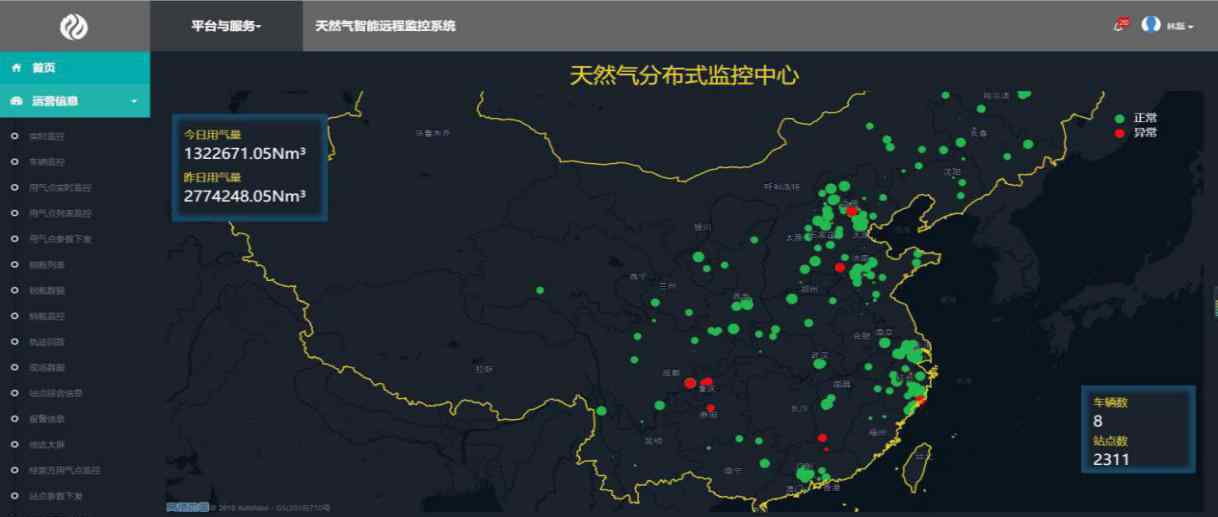

主平台界面

4.1.1钢瓶的监控

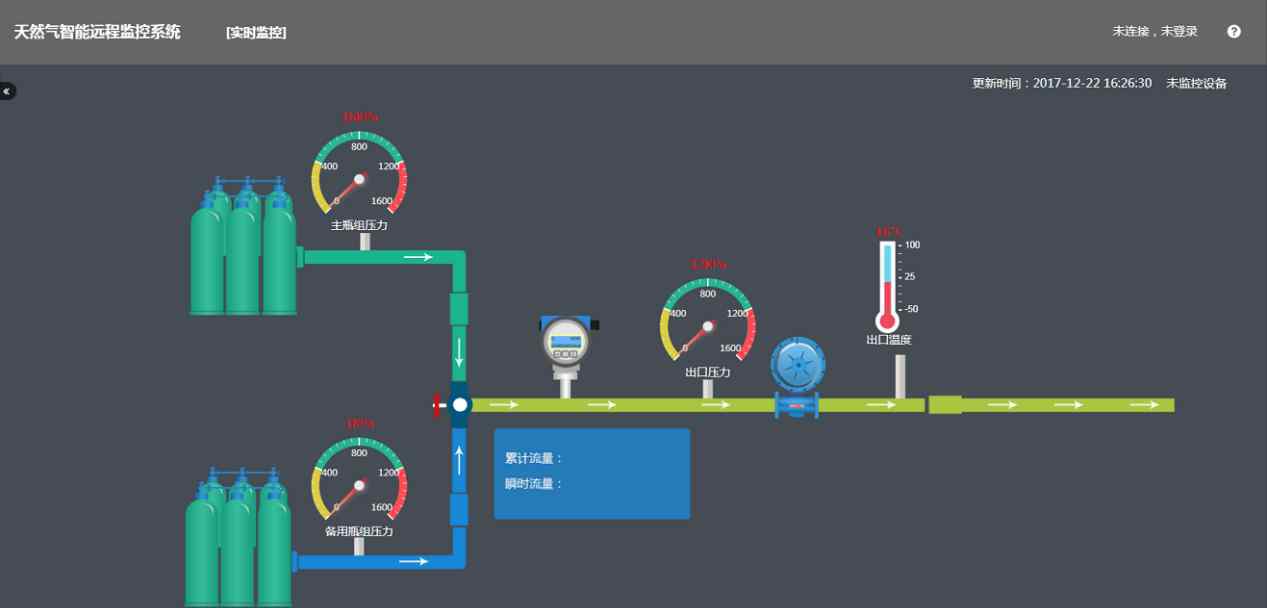

瓶组模拟监控图

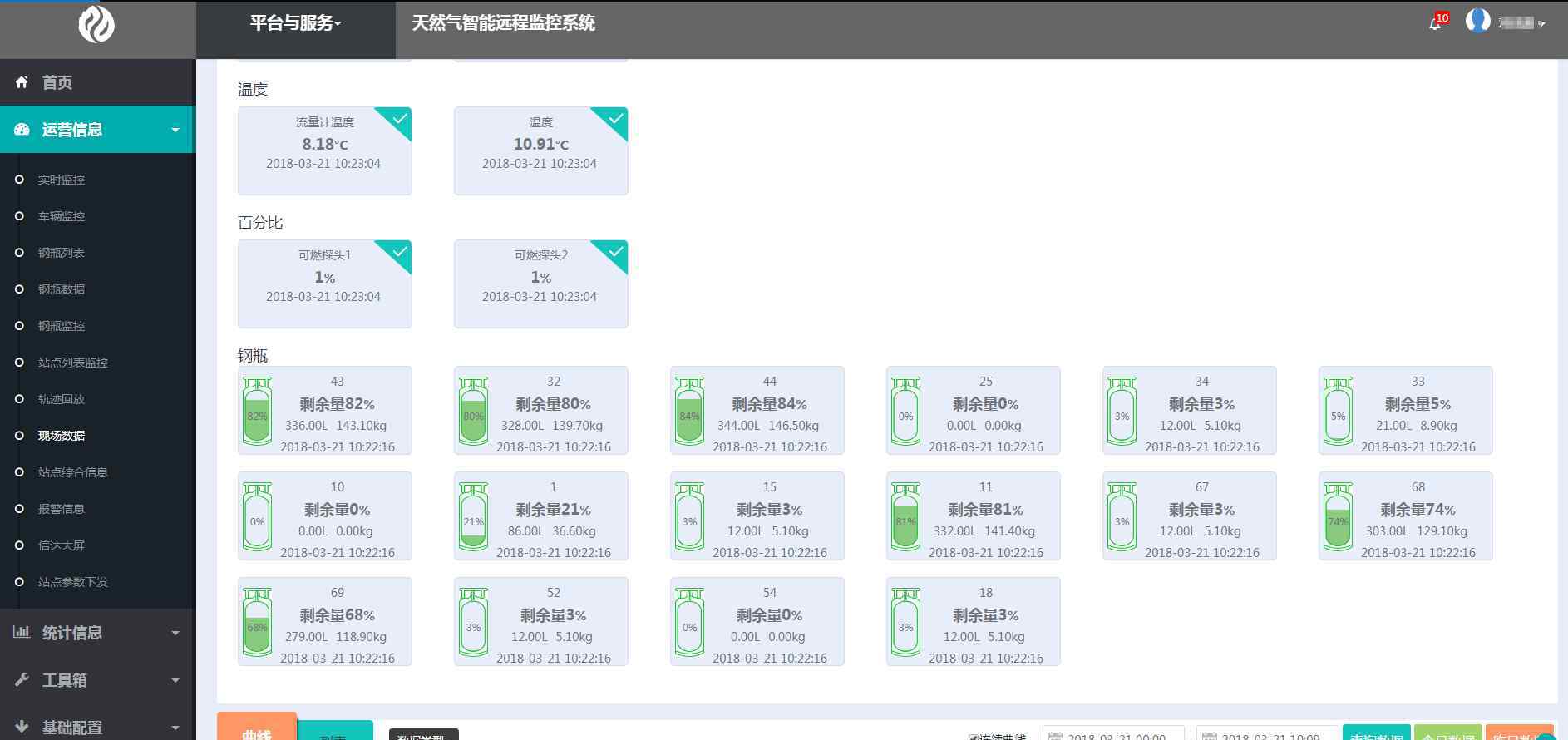

4.1.2杜瓦瓶数据监控

气缸的实时监控和余量显示

1.瓶组实时信息和气化后实时信息；

2.现场分级实时预警和报警；

3.根据杜瓦瓶的剩余容量和日平均使用量，预测可用时间并报警；

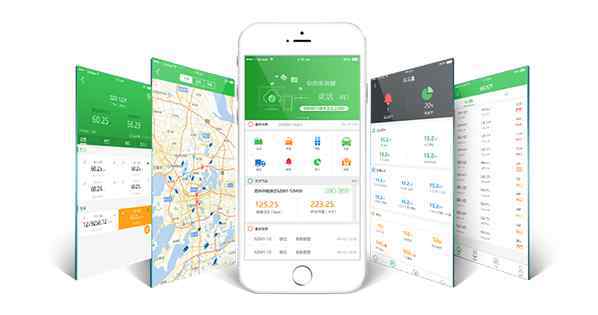

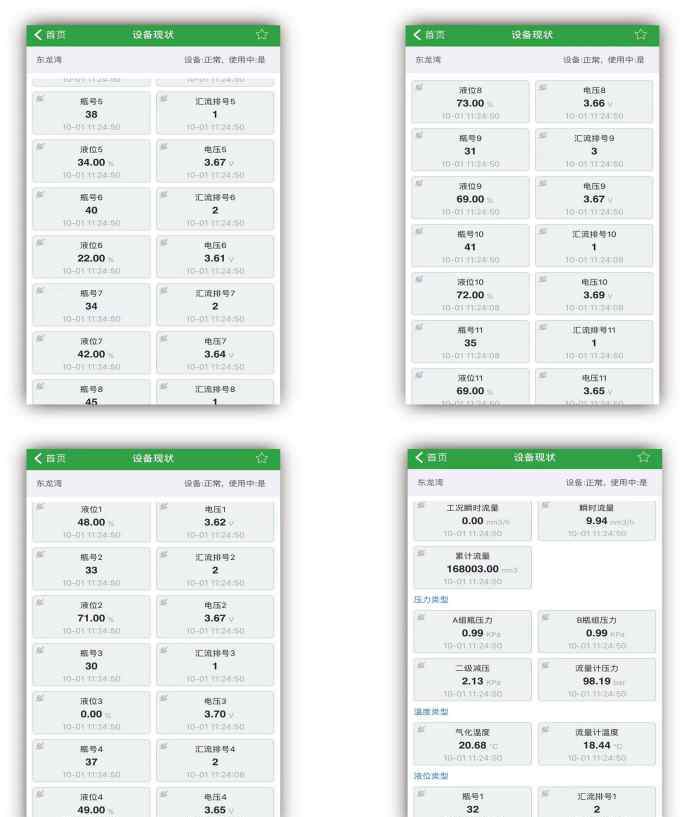

4.2手机监控
