升压直流电源 直流电压升压降压变换原理

DC-DC是英语中DC-DC的缩写,所以DC-DC电路是DC电源转换成不同电压值的电路。DC-DC是开关电源技术的一个分支,其中包括交流-DC和DC-DC两个ff分支。DC-DC电路分为:

升压转换器:将低电压转换成高电压的电路。

降压转换器:将高电压转换成低电压的电路。

逆变器:改变电压极性的电路,包括正电源变负电源和负电源变正电源。

三个主要分支,当然在同一个电路中有升压和反转、降压和升压的功能。

DC-DC变换器有三种基本电路:升压变换器、降压变换器和升降压变换器。

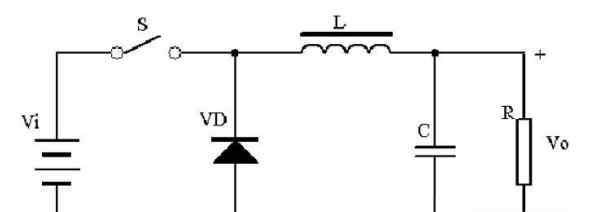

降压转换器的原理图如图1所示。当开关闭合时,电感两端的电压为(Vi-Vo)。此时电感被电压(Vi-Vo)激励,电感增加的磁通量为(Vi-Vo)*Ton。

当开关关断时,由于输出电流的连续性,二极管VD导通,电感截止,电感减小的磁通量为(Vo)*Toff。

(Vi-Vo)*Ton=(Vo)*Toff开关闭合、开关断开时,由于空的比值为d : Vo,实现降压功能。

图1降压转换器示意图

升压转换器的原理图如图2所示。当开关闭合时,输入电压施加到电感上。此时,电感被电压(Vi)激励,电感增加的磁通量为(Vi)*Ton。

开关关断时,由于输出电流的连续性,二极管VD导通,电感截止,电感减小的磁通量为(Vo- Vi)*Toff。

当开关闭合而开关断开时,(Vi)*Ton=(Vo- Vi)*Toff,因为空的比值为d

图2升压转换器示意图

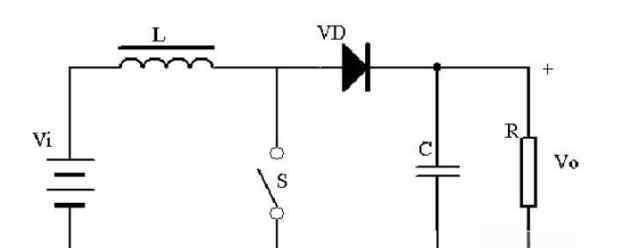

输入和输出极性相反的升降压转换器的原理如图3所示。开关闭合时,电感受电压(Vi)激励,电感增加的磁通量为:(Vi)* Ton;开关关断时,电感截止,电感减少的磁通为(Vo)*Toff。当通断状态和关断状态平衡时,增加的磁通量等于减少的磁通量,(Vi)*Ton=(Vo)*Toff,根据Ton和Toff之差,有可能vi : Vo .

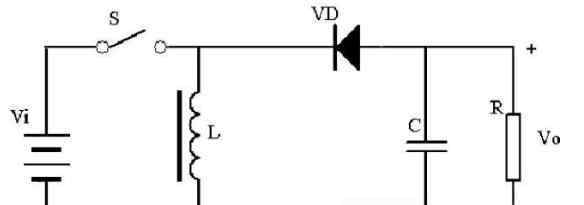

图3升降压转换器示意图
