钳形万用表使用方法 收藏啦！万用表的使用方法图解

万用表，又称万用表、三用表、复用表，是一种多功能、多量程的测量仪器。一般万用表可以测量DC电流、DC电压、交流电压、电阻和音频电平，有的还可以测量交流电流、电容、电感和一些半导体参数(如β)。

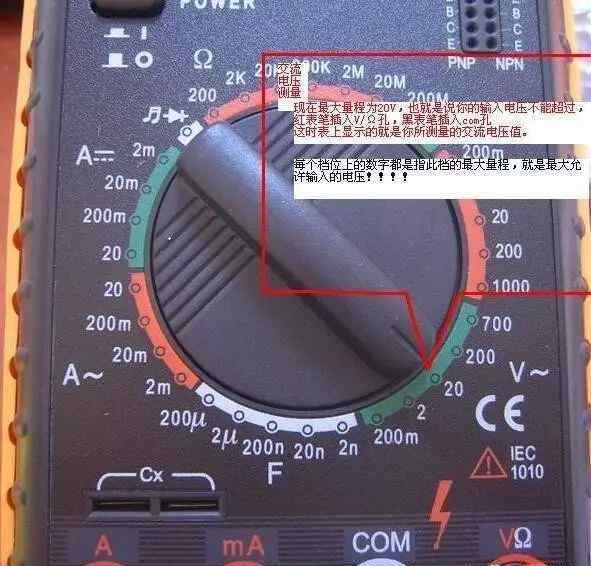

交流电压测量:如图1所示，最大范围是20V，也就是说你的输入电压不能超过。红色探针插入v/ω孔，黑色探针插入com孔。这是你测得的交流电压值。

图1

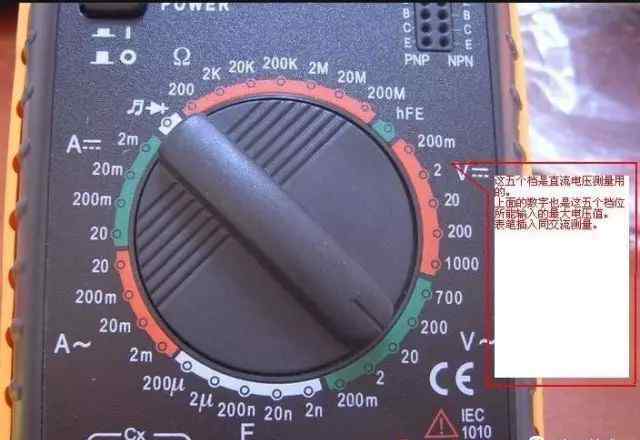

图2中的五个档位用于DC电压测量。

图2

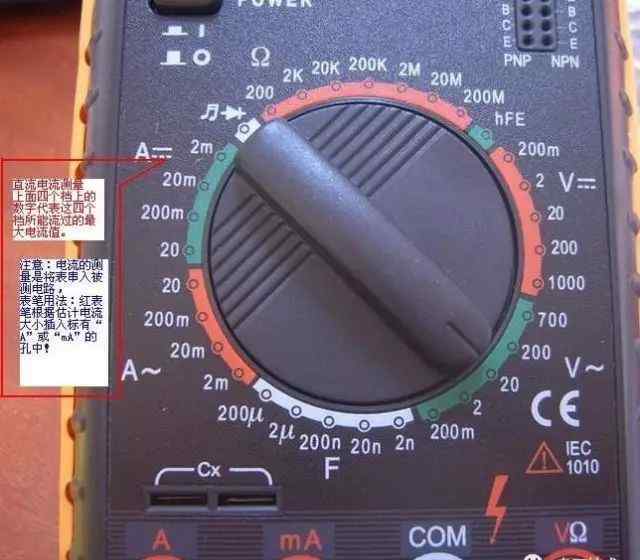

DC测量的上述四个档位上的数字代表可以流过这四个档位的最大电流，如图3所示。

图3

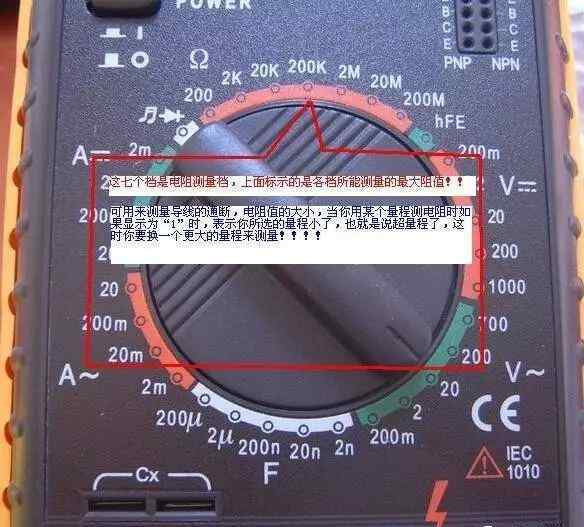

这七个齿轮是阻力齿轮，表示每个齿轮可以测量的最大阻力，如图4所示。

图4

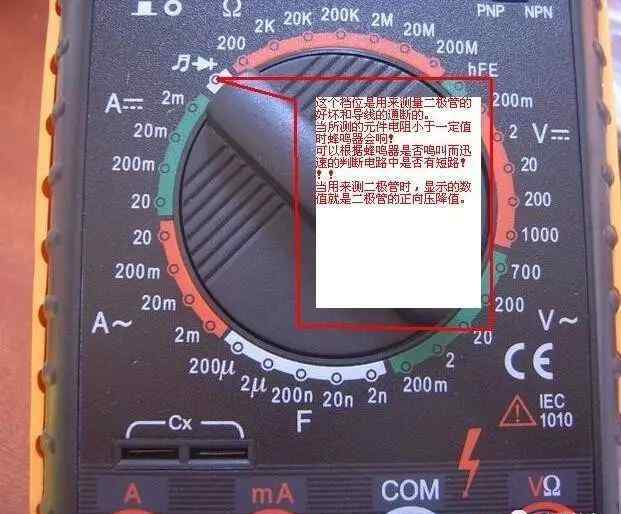

该档位用于测量二极管好坏，如图5所示。

图5

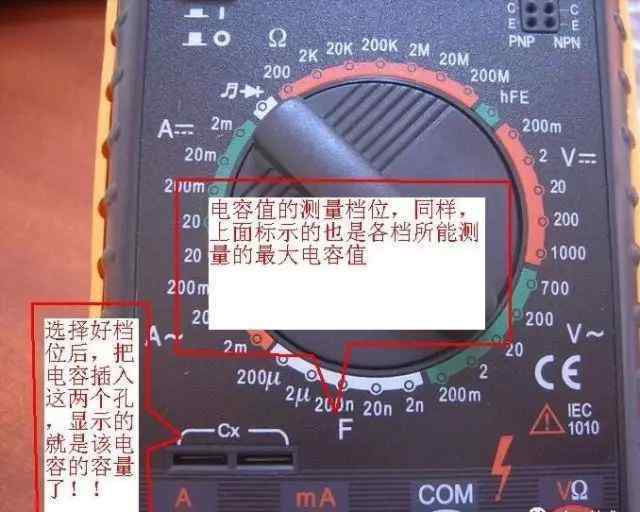

图6是测量电容值的齿轮，每个齿轮能测量的最大电容值也标在上面。

图6

1.万用表的结构(500型)

万用表由三个主要部分组成:表头、测量电路和转换开关。

3.万用表的使用

(1)熟悉表盘上各符号的含义以及各旋钮和选择开关的主要功能。

(2)进行机械归零。

(3)根据需要测量的类型和尺寸，选择转换开关的档位和量程，找出相应的刻度线。

(4)选择探针插座的位置。

(5)测量电压:测量电压(或电流)时选择好的测量范围。如果用小量程测量大电压，会有烧表的危险；如果使用大范围来测量小电压，指针偏转太小，无法读取。范围的选择应使指针偏转到满刻度的2/3。如果事先不清楚测量电压的大小，应先选择最高量程块，然后逐渐减小到合适的范围。

交流电压测量:将万用表的一个开关置于交流和DC电压块上，另一个开关置于合适的交流电压范围内，将万用表表笔与被测电路或负载并联。

b . DC电压测量:将万用表的一个开关放在交流和DC电压块中，另一个开关放在DC电压的适当范围内，将“+”探头(红色探头)连接到高电位，将“-”探头(黑色探头)连接到低电位，即让电流从“+”探头流入，从“-”探头流出。如果笔和笔接反了，表头里的指针会反方向偏转，容易弯曲指针。

(6)测量电流:测量DC电流时，将万用表的一个开关置于DC电流块中，另一个开关置于50uA至500mA的适当范围内。电流的量程选择和读取方法与电压相同。测量时，必须先断开电路，然后将万用表按电流方向从“+”到“-”串联到被测电路，即电流从红色探头流入，从黑色探头流出。如果万用表误与负载并联，表头内阻很小，会造成短路，烧坏仪表。阅读方法如下:

实际值=指示值×范围/完全偏差

(7)电阻测量:用万用表测量电阻时，应使用以下方法*:

选择合适的放大齿轮。万用表欧姆档的刻度线不均匀，建议选择倍率档，使指针停留在刻度线的较细部分，指针越靠近刻度中间，读数越准确。一般来说，指针应该在刻度的1/3到2/3之间。

b欧姆零。测量电阻前，两个探头应短接，同时调整“欧姆(电气)调零旋钮”，使指针正好指向欧姆刻度线右侧的零位。如果指针不能设置为零，电池电压不足或仪器内部有问题。此外，每次更换倍率档时，应再次执行欧姆归零，以确保测量准确。

c读数:仪表读数乘以倍率，即为被测电阻的电阻值。

(8)注意事项

a .测量电流和电压时，不允许用电改变量程

b .选择量程时，先选择大的，再选择小的，尽量使测量值接近量程

c测量电阻时，不允许带电测量。因为万用表在测量电阻时是由内部电池供电的，如果充电了就相当于接入了额外的电源，可能会损坏表头。

使用后，将转换开关置于交流电压最大档或空档。

4.数字多用表

现在，数字测量仪器已经成为主流，有取代模拟仪器的趋势。与模拟仪器相比，数字仪器灵敏度高、精度高、显示清晰、过载能力强、便于携带、使用更简单。以VC9802数字万用表为例，简要介绍其使用方法和注意事项。

(1)使用方法

a .使用前，请仔细阅读相关操作说明，熟悉电源开关、量程开关、插孔和专用插座的功能。

打开电源开关。

交流/DC电压的测量:根据需要将量程开关设置在DCV(直流)或ACV(交流)的合适量程，将红色探头插入v/ω孔，将黑色探头插入COM孔，将探头与被测线路并联，读数将显示出来。

d交流/DC电流测量:将量程开关设置在DCA(直流)或ACA(交流)的合适量程，将红色探头插入毫安孔(< 200毫安)或10A孔(> 200毫安)，将黑色探头插入通讯孔，将万用表串联在被测电路中。数字万用表可以在测量直流时自动显示极性。

e电阻测量:将量程开关设置在ω的合适量程，将红色探头插入v/ω孔，将黑色探头插入COM孔。如果测得的电阻值超过选定范围的最大值，万用表将显示“1”，然后应选择更高的范围。测量电阻时，红色探头为正，黑色探头为负，与指针式万用表正好相反。所以在测量晶体管、电解电容等极性元件时，一定要注意探头的极性。

(2).使用注意事项

a .如果不能预先估计出需要测量的电压或电流，则应设置一次测量的最高范围，然后根据情况逐渐减小范围到合适的位置。测量后，量程开关应设置为最高电压电平，电源应关闭。

b满量程时，仪表只在最高位置显示数字“1”，其他位置全部消失，应选择更高的量程。

c .测量电压时，将数字万用表与被测电路并联。测量电流时，应与被测电路串联，测量直流时，不必考虑正负极性。

当交流电压块被误用来测量DC电压时，或DC电压块被误用来测量交流电压时，显示屏上会显示“000”，或低位的数字会跳动。

e .测量高电压(220伏以上)或大电流(0.5A以上)时，禁止改变测量范围，以防电弧放电和烧坏开关触点。

f当显示" " BATT " "或" LOWBAT "时，表示电池电压低于工作电压。

5.晃动手表

兆欧表，也称为兆欧表，是一种用于测量被测设备绝缘电阻和高阻值电阻的仪器。它由一个手摇发电机、一个表头和三个端子(即L:线路端子、E:接地端子和G:屏蔽端子)组成。

1.振动台的选择原则

(1)额定电压等级的选择。一般情况下，额定电压在500V以下的设备应选用500V或1000V摇表；额定电压500伏以上的设备，选用1000伏~ 2500伏摇床。

(2)阻力范围的选择。振动台的刻度盘上有两个小黑点，小黑点之间的区域就是精确测量区域。因此，在选择仪表时，被测设备的绝缘电阻值应在准确的测量范围内。

2.摇床的使用

(1)校对。测量前，应对振动台进行开路和短路试验，以检查振动台是否完好。打开两条连接线，摇一下手柄，指针要指向“∞”，然后短接两条连接线，指针要指向“0”，满足以上条件就好，否则不能使用。

(2)被测设备与线路断开，电容大的设备应放电。

(3)选择有电压等级的振动台。

(4)测量绝缘电阻时，一般只使用“L”和“E”端子，但测量电缆对地绝缘电阻或被测设备泄漏电流严重时，应使用“G”端子，“G”端子应与屏蔽层或外壳连接。连线后，可以顺时针转动曲柄，摇动的速度要快慢。当转速达到每分钟120转左右(ZC-25型)时，保持匀速旋转，1分钟后读数，边摇边读，不要停读。

(5)拆线出院。看完之后，边拆线边慢慢摇晃，然后卸下被测设备。放电方法是从振动台上取下测量中使用的接地线，并将其与被测设备短路(而不是摇台放电)。

3.预防

(1)禁止在雷电期间或高压设备附近测量绝缘电阻，但只能在设备未充电或未感应时进行。

(2)在摇测过程中，任何人不得在被测设备上工作。

(3)摇床线不应绞在一起，应分开。

(4)禁止在摇床停止转动前或被测设备放电前用手触摸摇床。拆下导线时，不要触摸导线的金属部分。

(5)测量结束时，大电容设备应放电。

(6)定期检查其准确性。

6.夹钳台

钳形表是一种用于测量运行电线电流的仪器，它可以在不中断电源的情况下测量电流。

1.结构和原理

钳形表本质上是由一个电流互感器、一个钳形扳手和一个带反作用力的整流磁电仪组成。

2.使用方法

(1)测量前要机械归零

(2)选择合适的量程，先选择大量程，再选择小量程或看铭牌值进行估算。

(3)当采用最小量程测量，读数不明显时，被测导线可绕数圈，圈数应以钳口中心圈数为准，则读数=指示值×量程/全偏差×圈数。

(4)测量时，被测导线应在钳口中心，钳口应紧闭，以减少误差。

(5)测量结束后，将转换开关置于最大测量范围。

3.预防

(1)被测线路的电压低于钳形表的额定电压。

(2)测量高压线电流时，戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

(3)钳口应紧闭，不能因量程变化而带电。
