大图中的三个风扇由大到小分别是美的DC变频风扇,智米DC变频落地扇,网易智兆DC变频风扇。
以下三个风扇单独拆卸。
网易智造DC变频器风扇
拧下外壳上的螺钉,取出电机。大的是风扇电机,小的是摇头电机,功率3W。

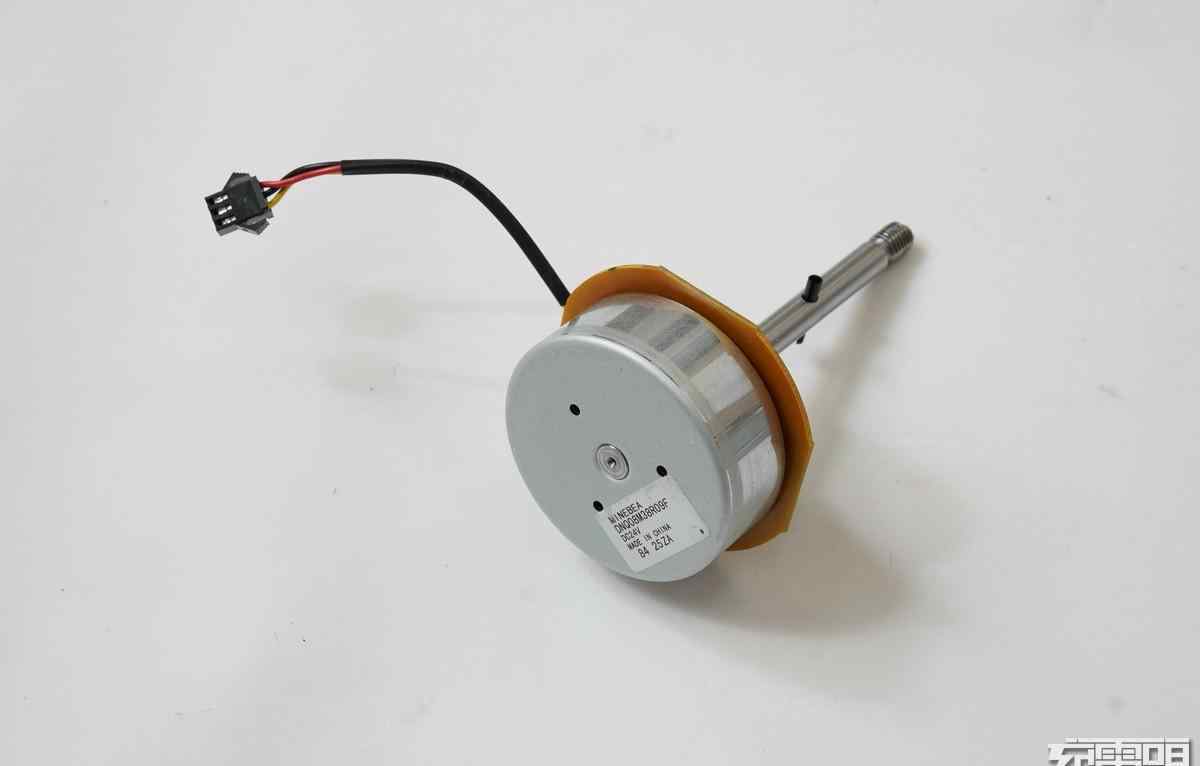

风扇电机型号为DNQ08M38R09F,电机来自日本NMB,DNQ代表DC无刷。
拧开螺丝,拆下外壳,看电路部分。

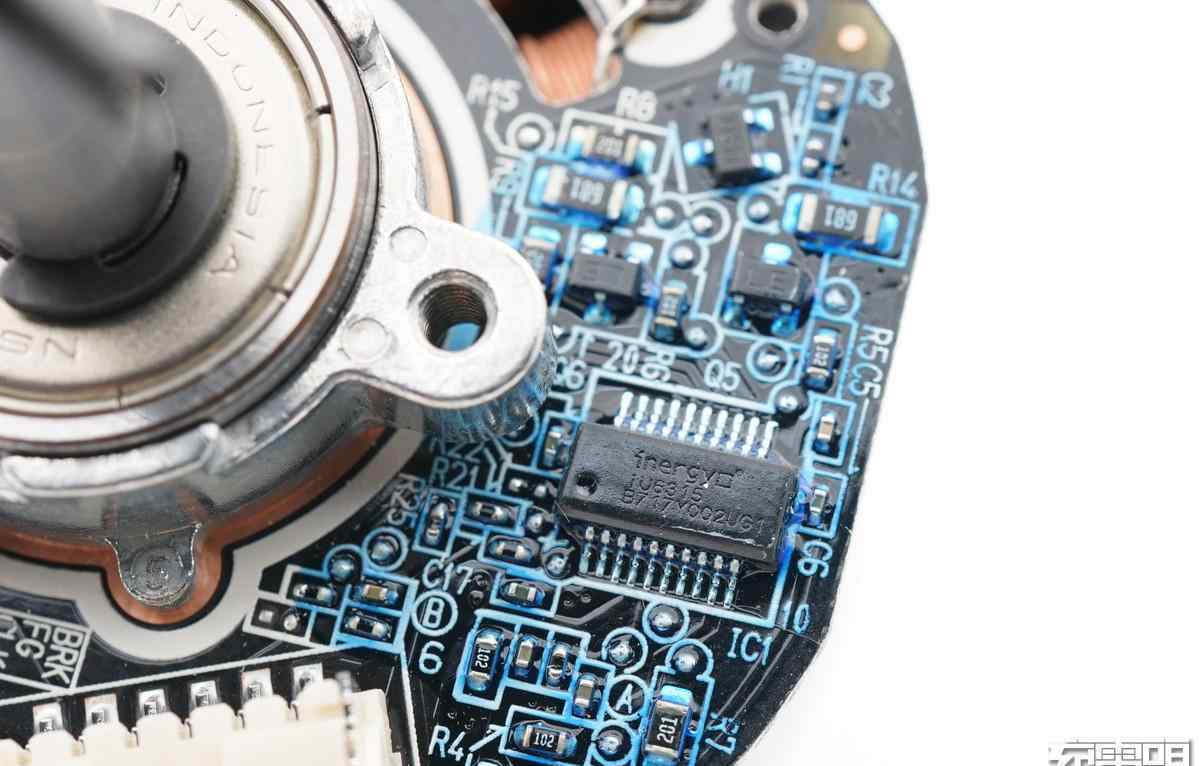

黑芯片从左到右依次为:44128C为驱动芯片,另外三个为AO4840E MOS。驱动芯片44128C首先检测电机电刷的位置,然后发出控制信号控制MOS的开关,驱动线圈旋转。
拆开看看底座的控制面板。里面有降压电路。
左边是DC降压电路,右边是变频电路。

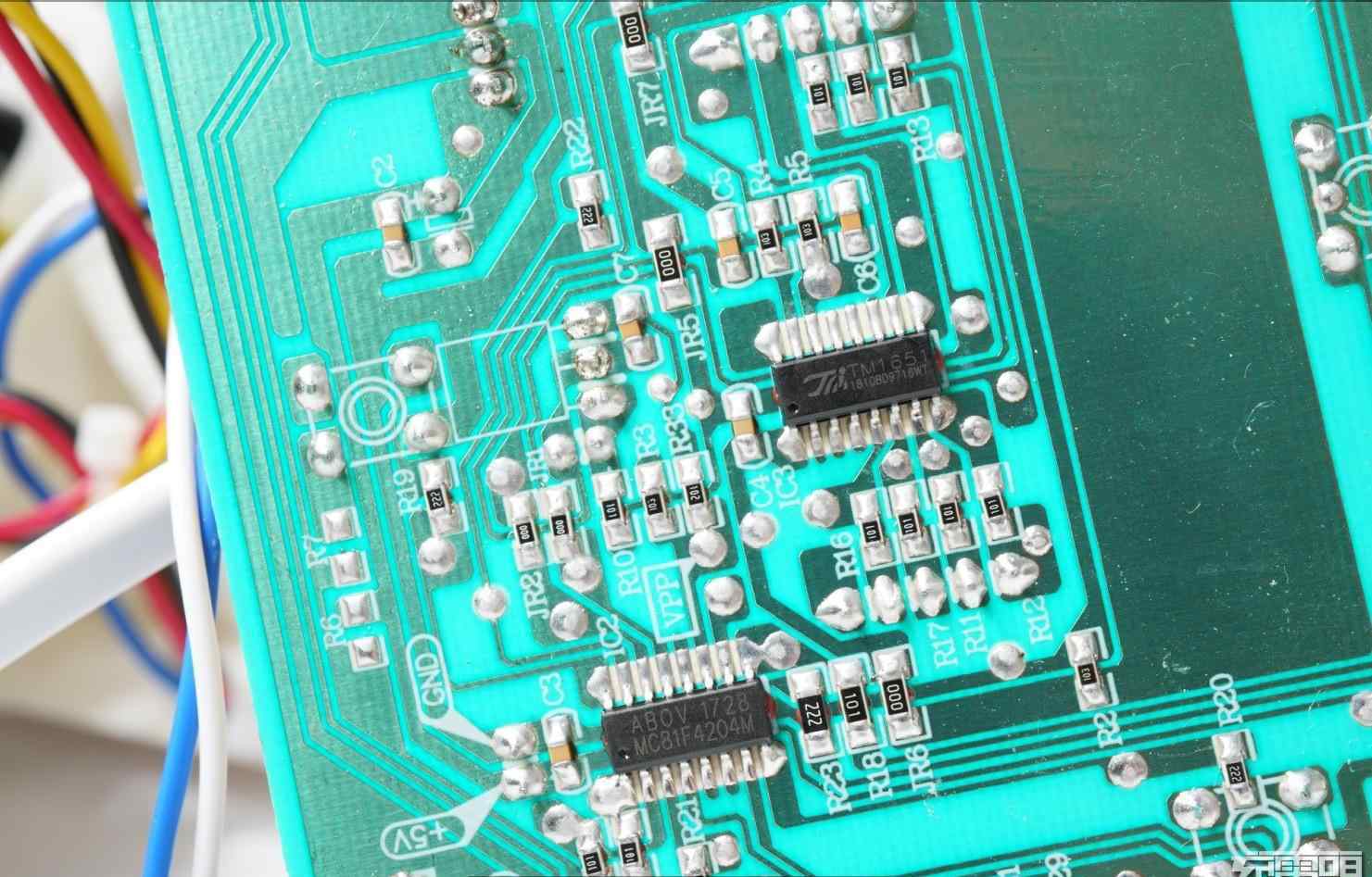

变频部分有两个较大的芯片。ABOV1728单片机是控制电机转速的主控芯片,TM1651是控制数码管显示的数码管驱动芯片。
所有拆卸物品的清单。
智米DC变频风扇
整机负责人,背面有一个微型按钮。

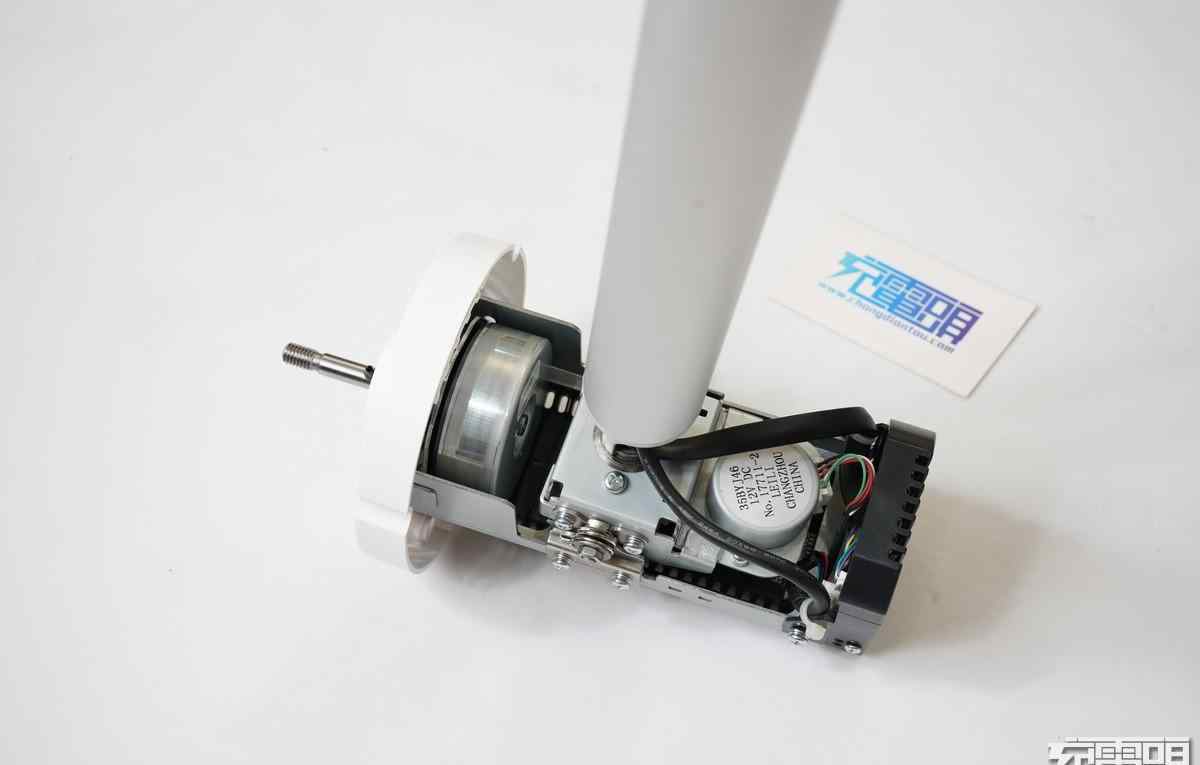

摇头电机型号35BYJ46,12V DC电源。

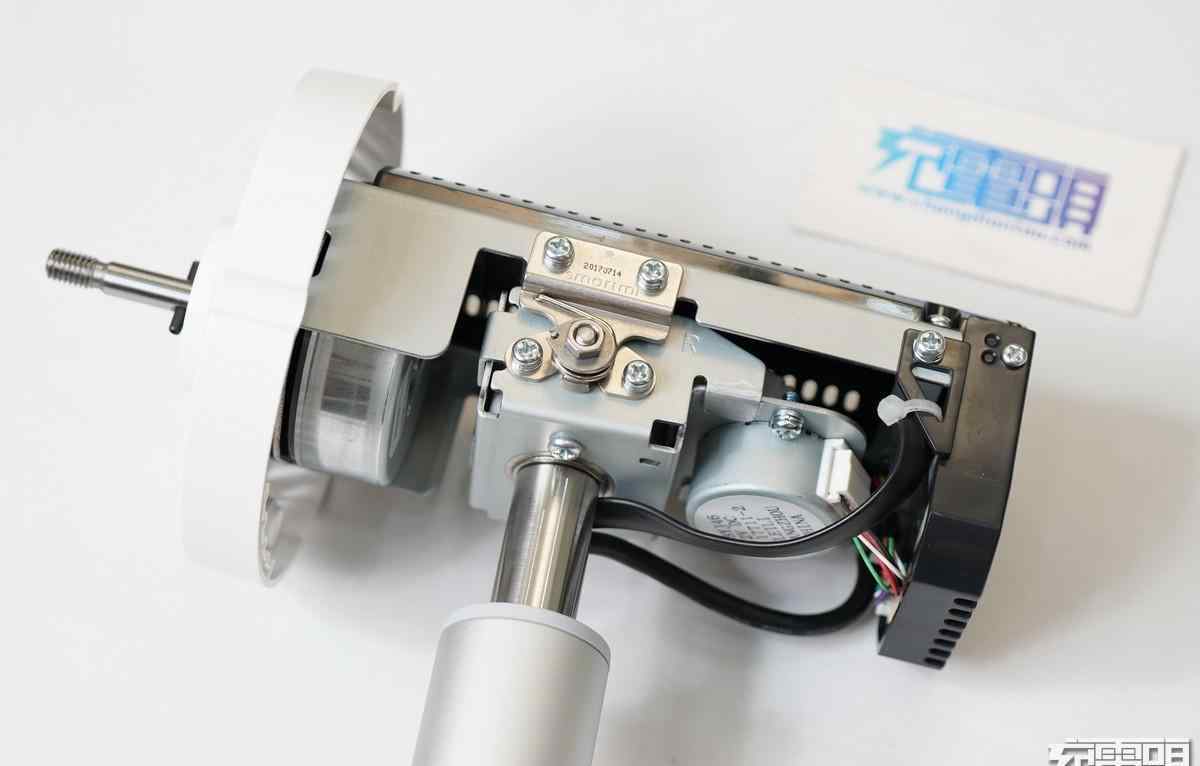

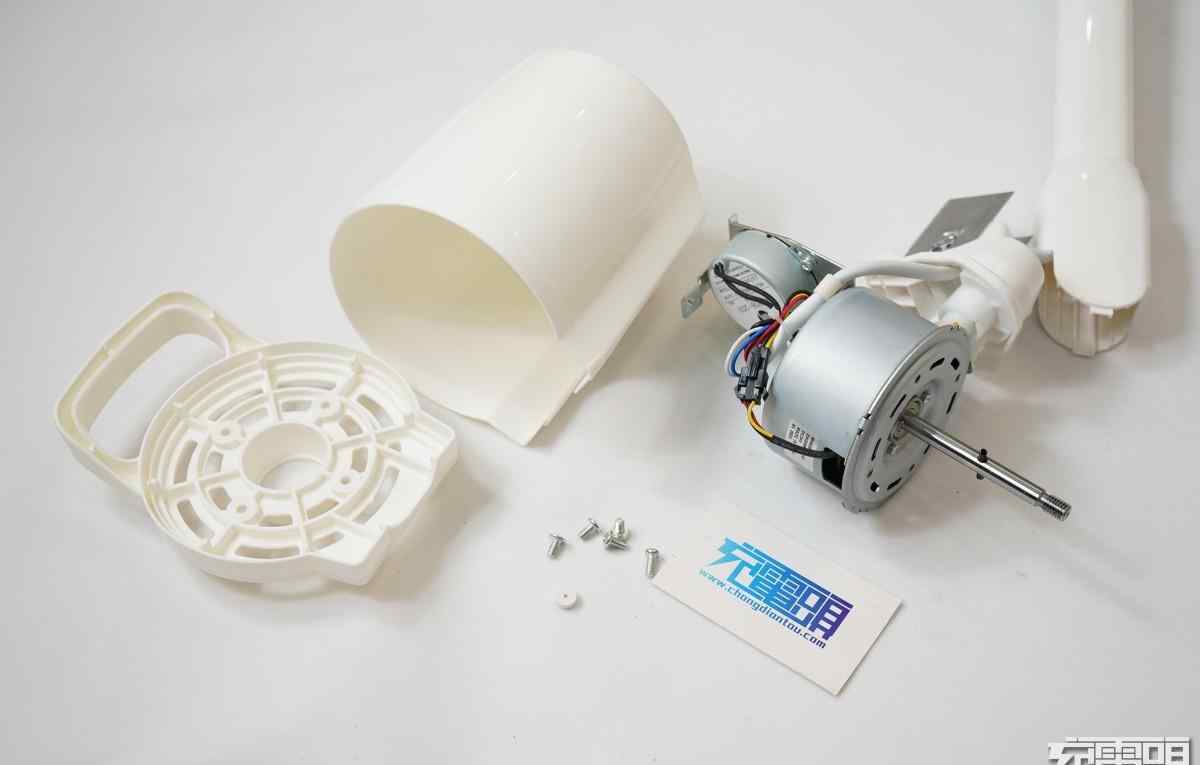

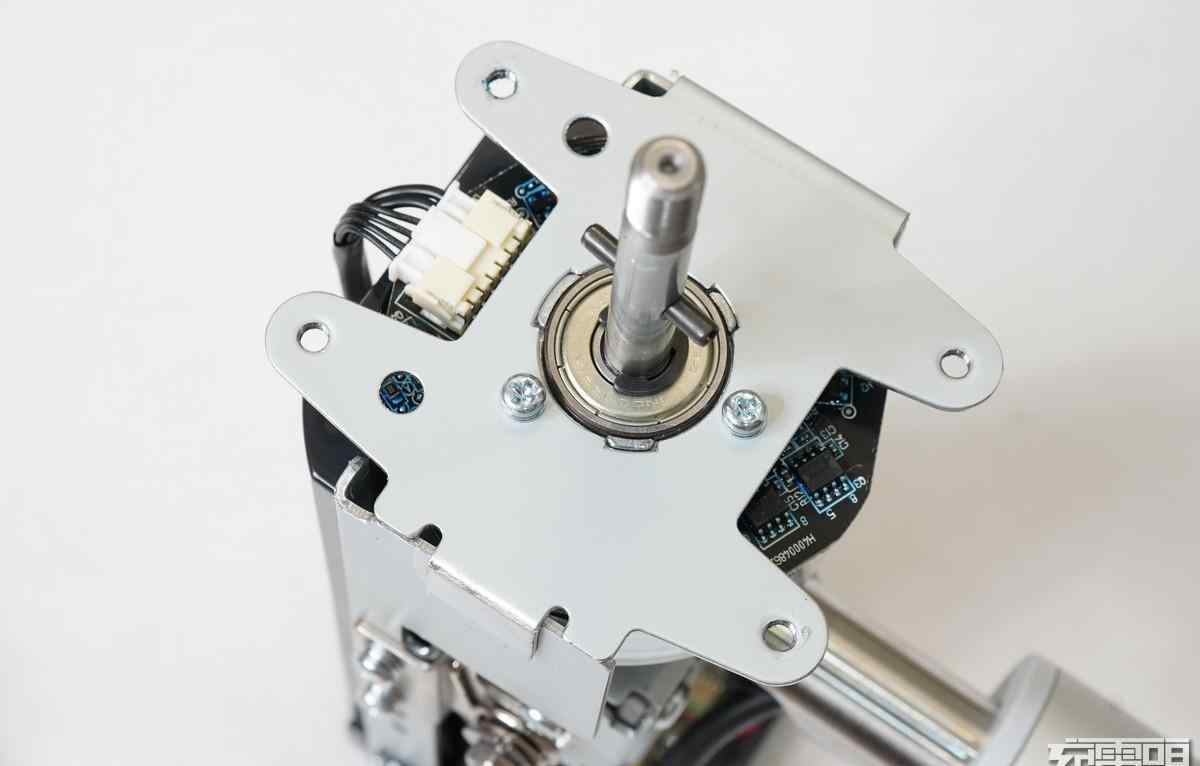

前盖、电机轴和定位销也被拆下。

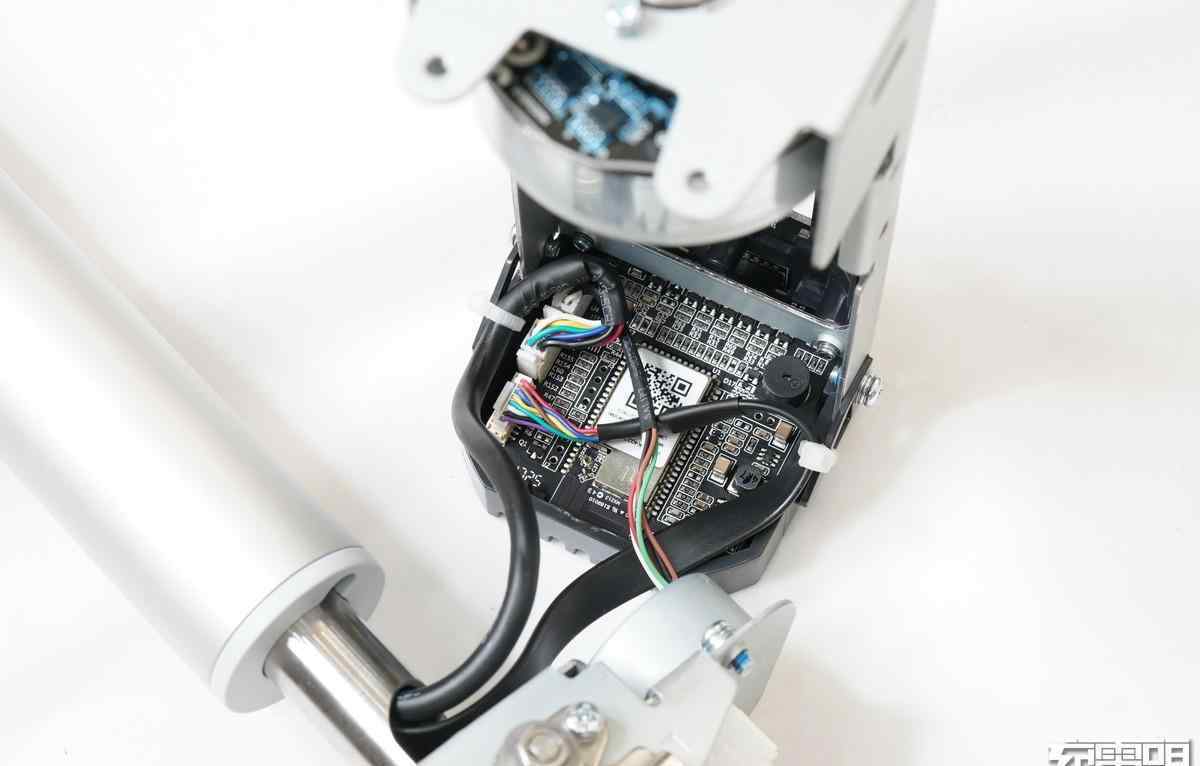

取下螺丝,背面就是电路板。

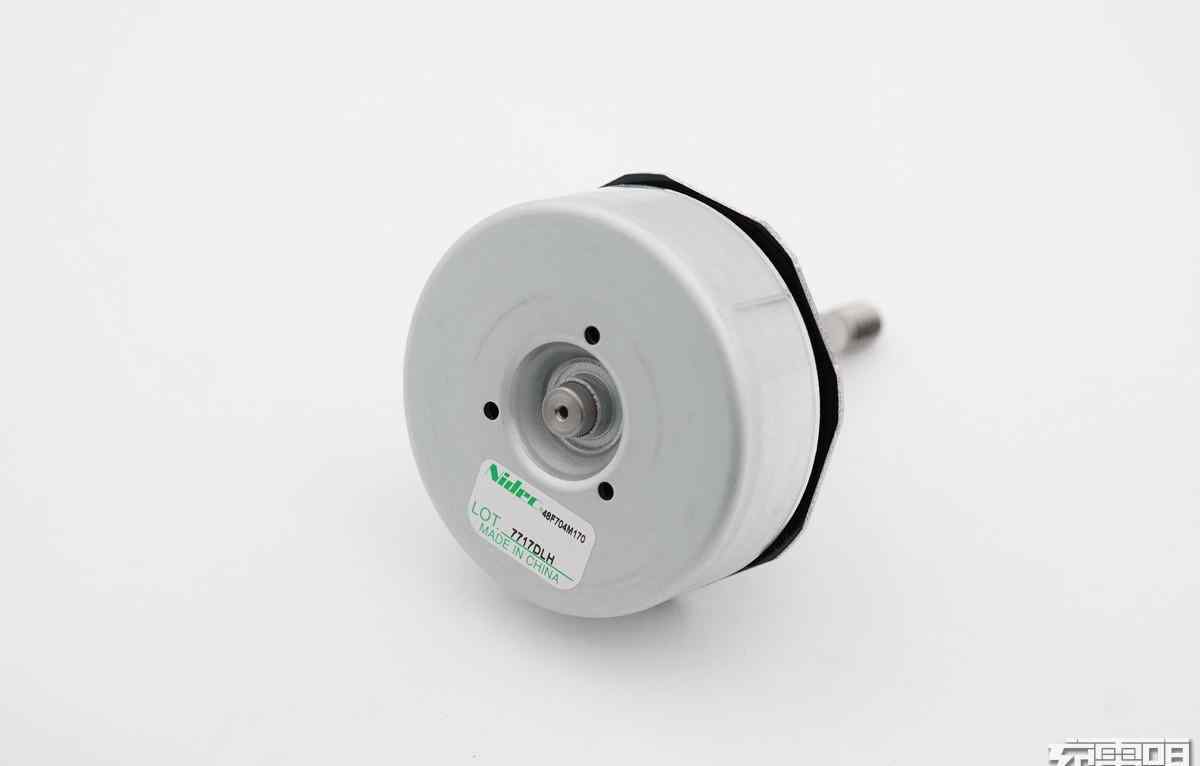

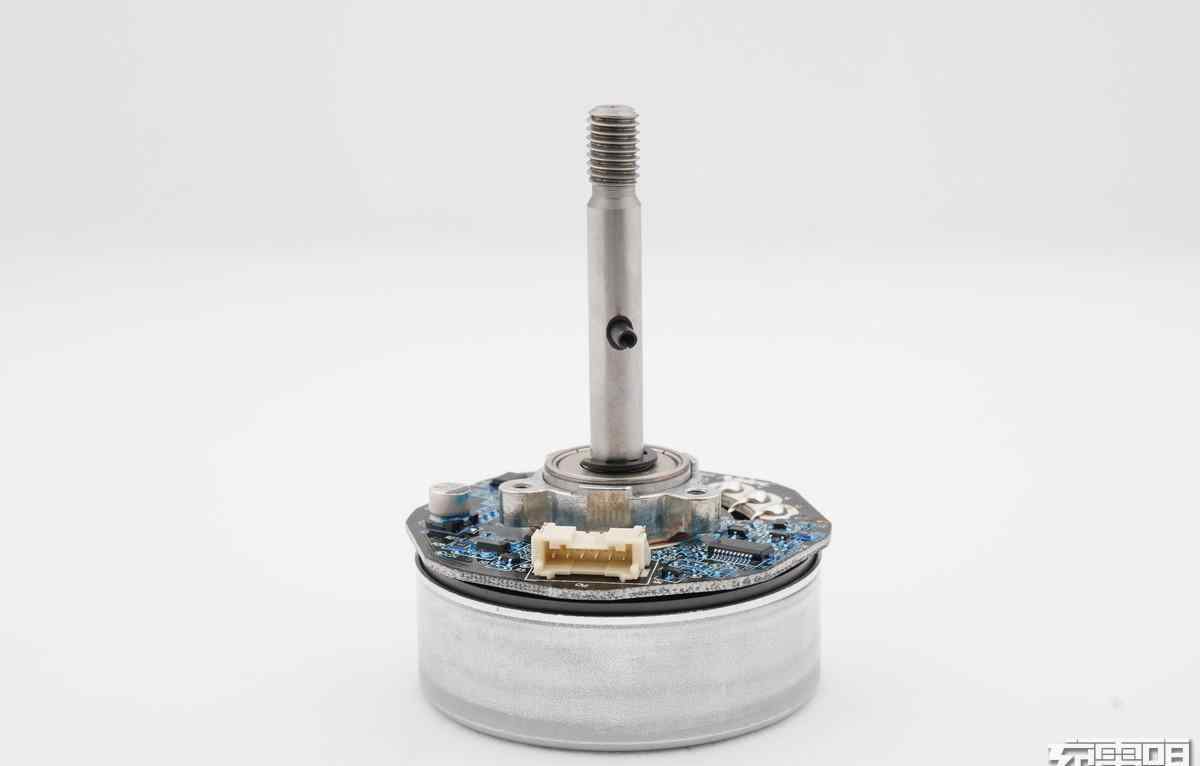

所有零件都已移除。风扇电机来自世界上最大的电机制造商Nidec。

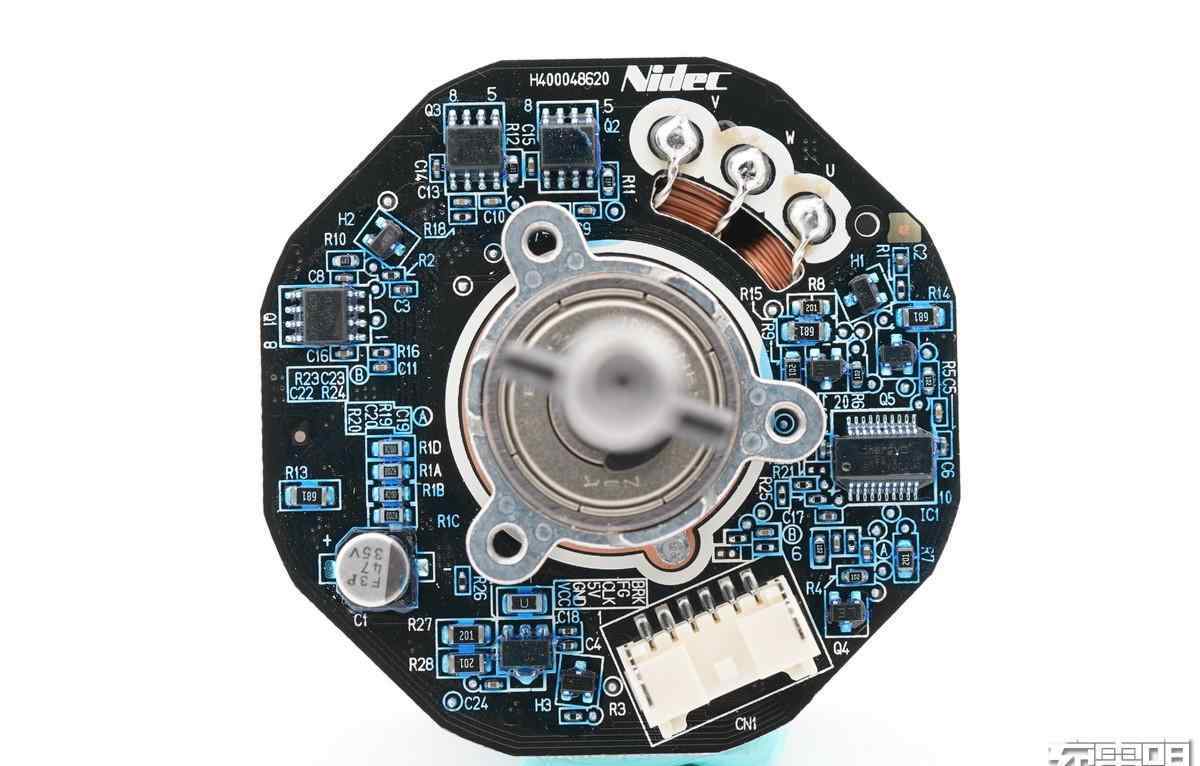

电机前面的电路板。
广浩科技推出DC无刷电机控制器——iu 6315。根据充电头网络,该控制器适用于高速电机驱动,可在吹风机、高速干手器、吸尘器和机床中实现高扭矩、静音运行。
AO4629场效应晶体管。
6针端子。
打开底座,蜂窝结构的加强筋使底座更坚固。电池组的一部分连接电机,另一部分连接降压电路充电。印刷电路供应商是新锐科技的。
左边是防反接二极管,中间绿色是自恢复保险,右边是TVS二极管。

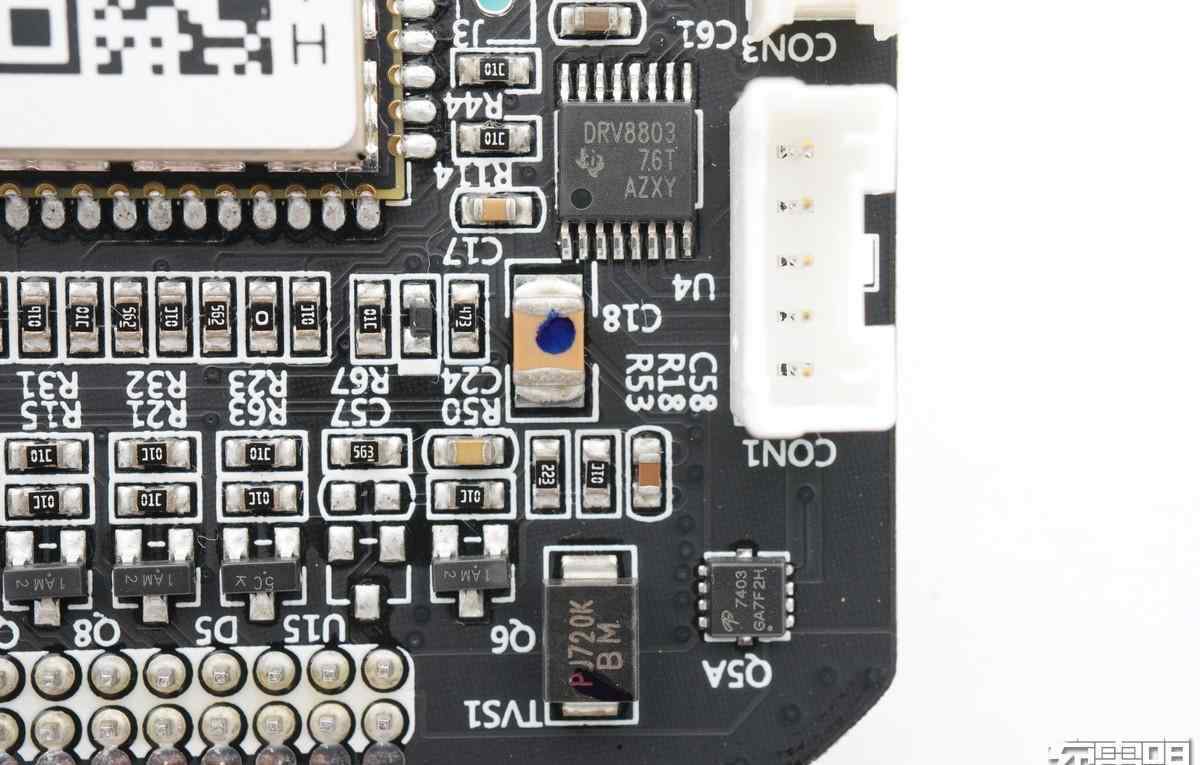

取出电路板。右边Ti的DRV8803步进电机控制器,AO的7403 MOS。
24C64WP单片机和意法半导体的4.7uH电感。

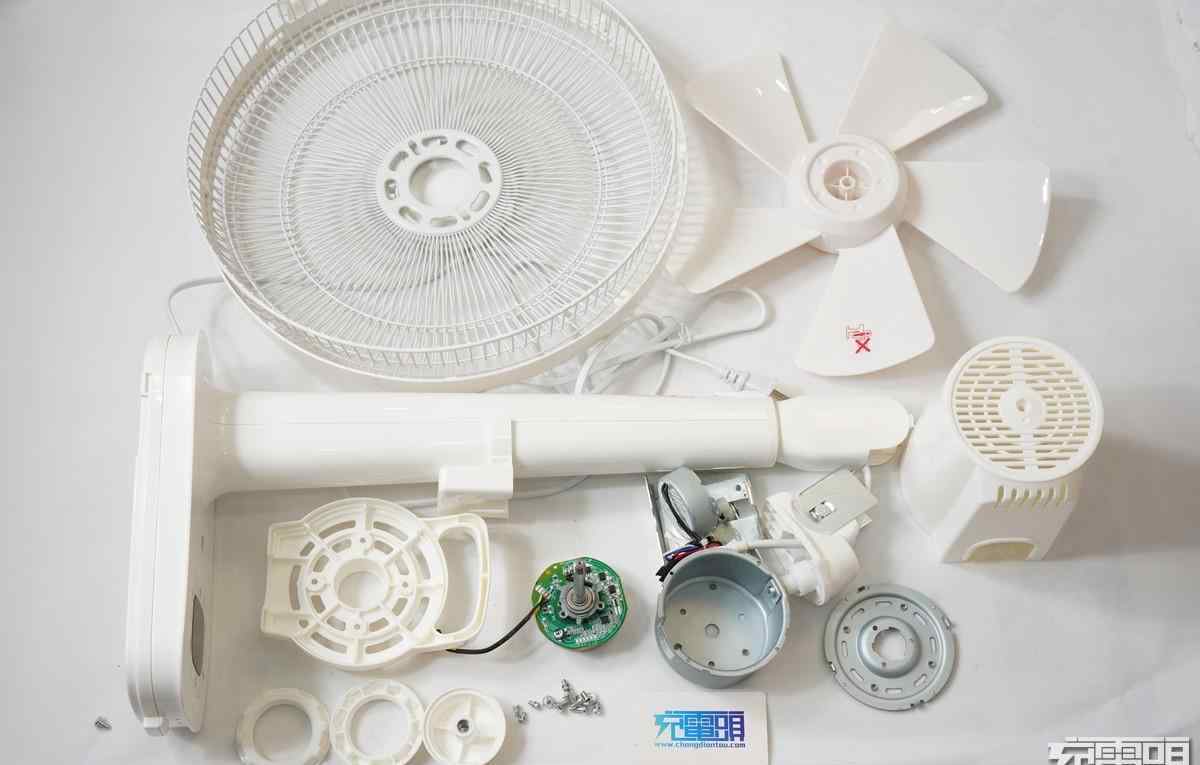

所有拆解零件概述。
美的DC变频风扇

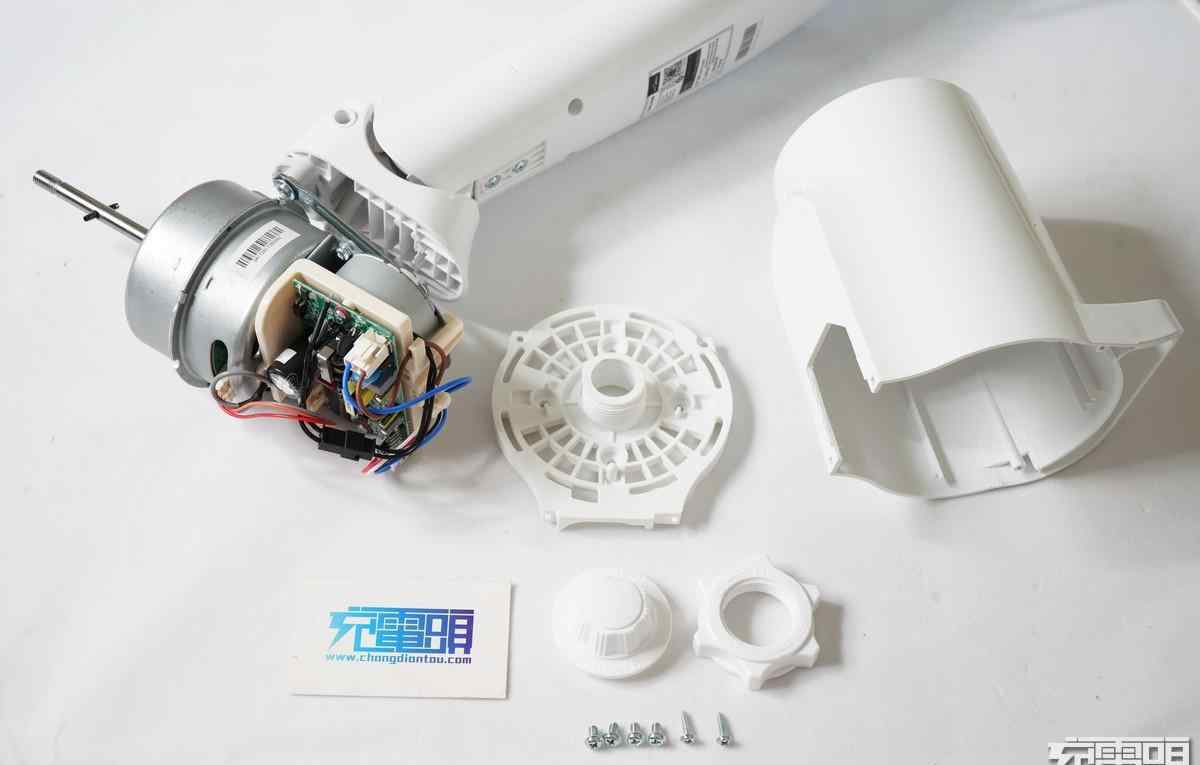

拆卸电机盖。

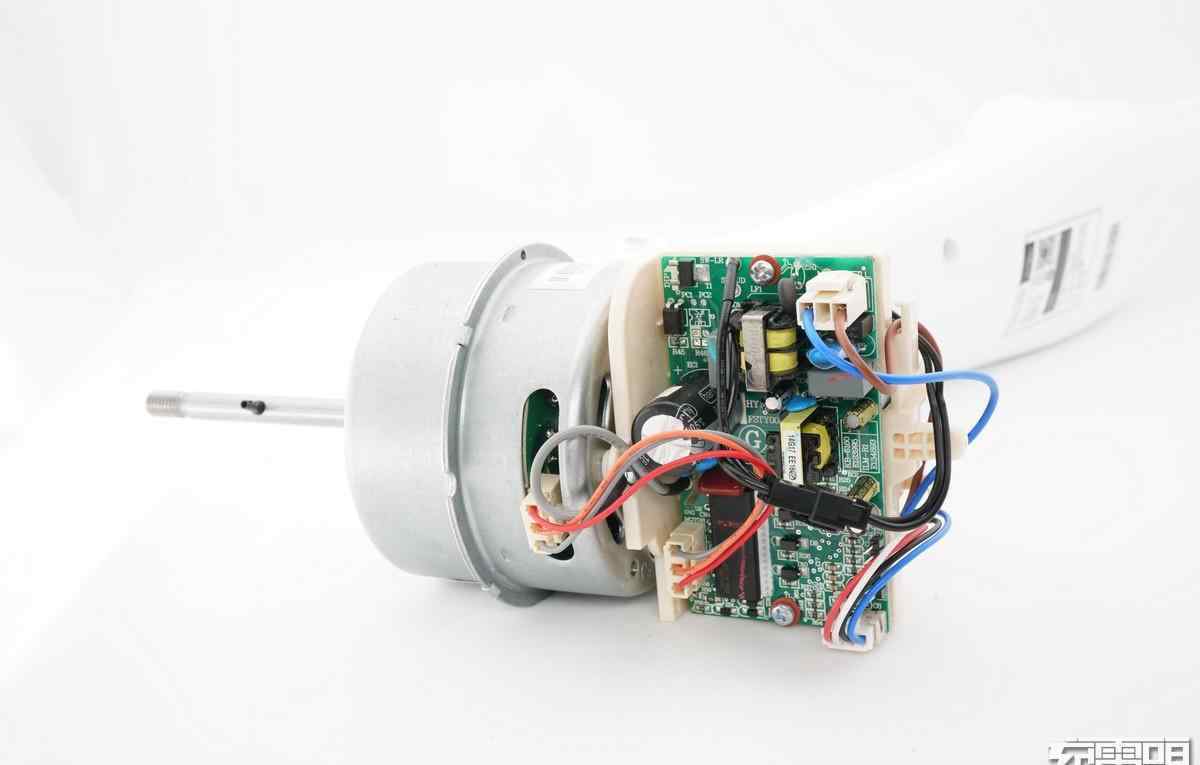

电机的背面是DC升压电路。

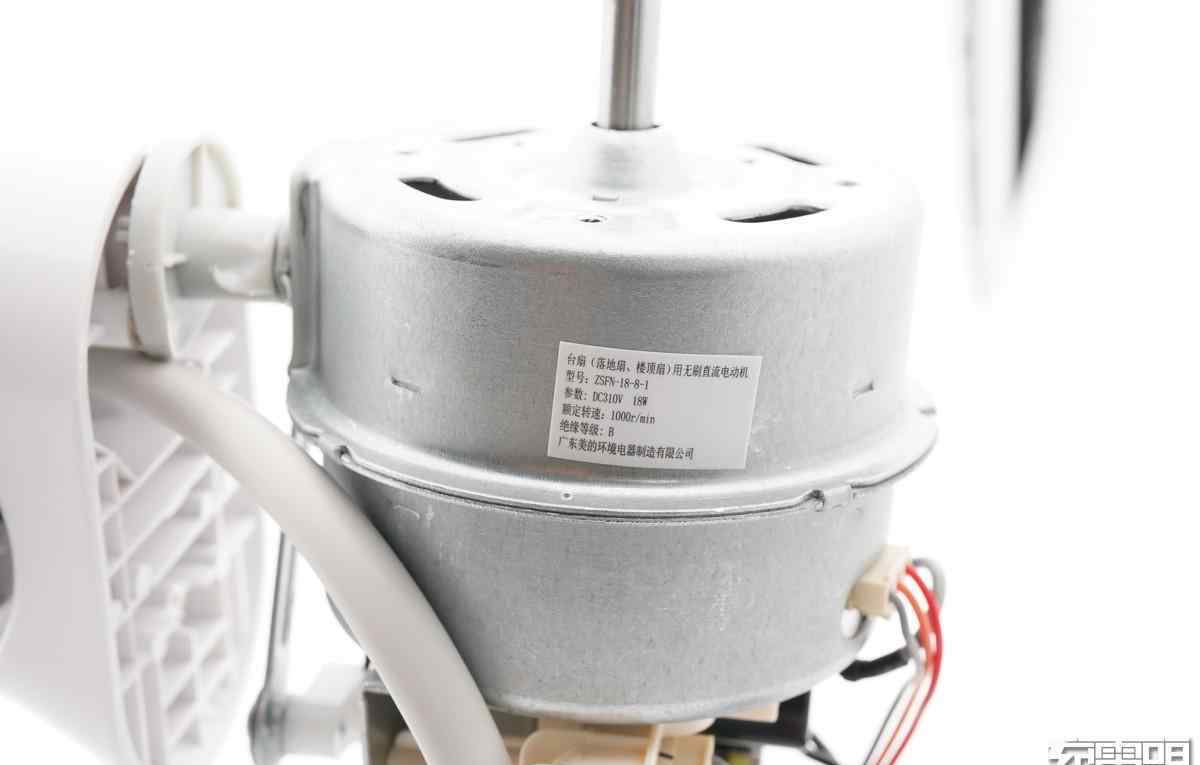

电机参数特写,型号ZSFN-18-8-1,DC310V,18W,转速1000r/min。

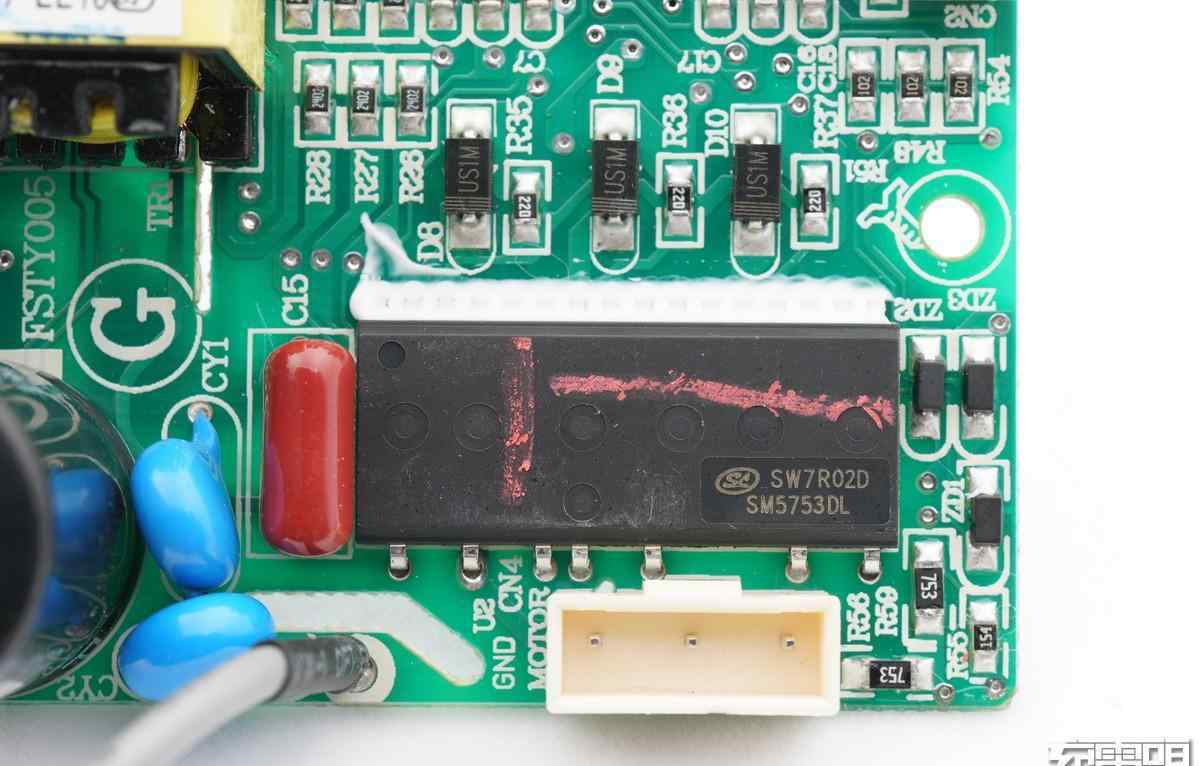

兰斯微的三相全桥智能功能模块SM5753DLS主要负责电子整流和高速。

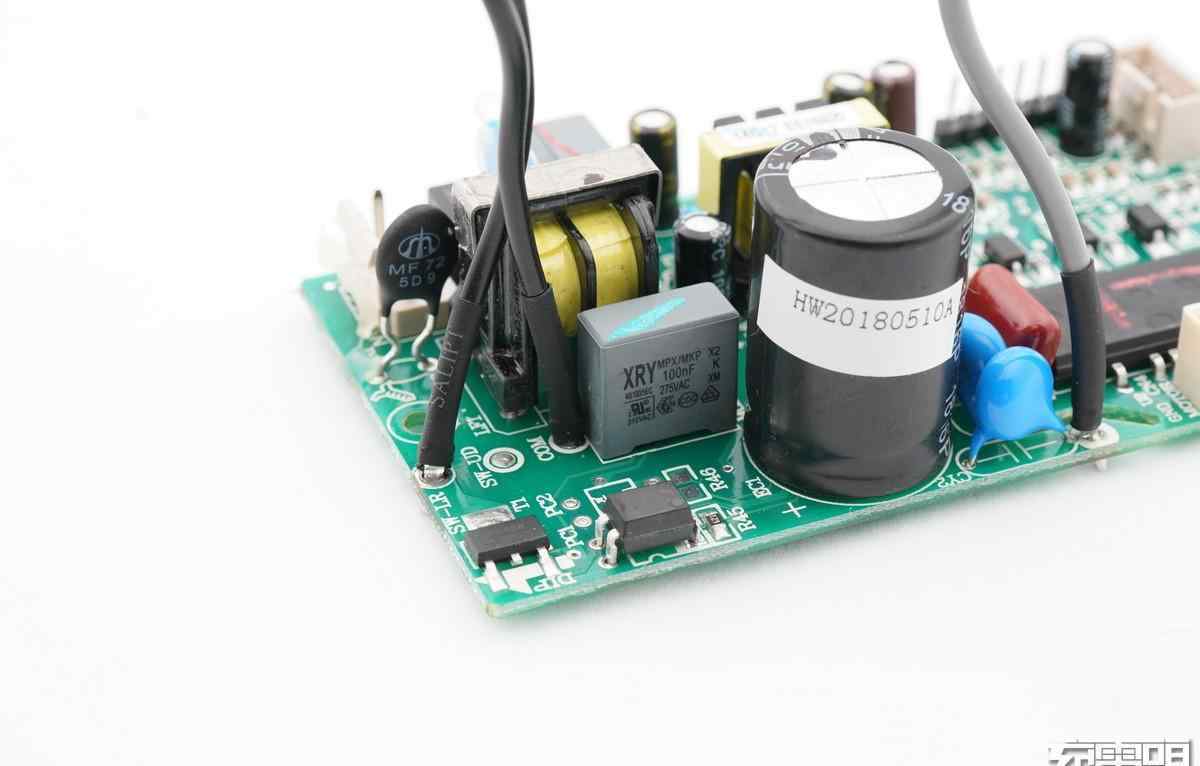

275V/100nF安全电容。
变形金刚。
风扇电机。

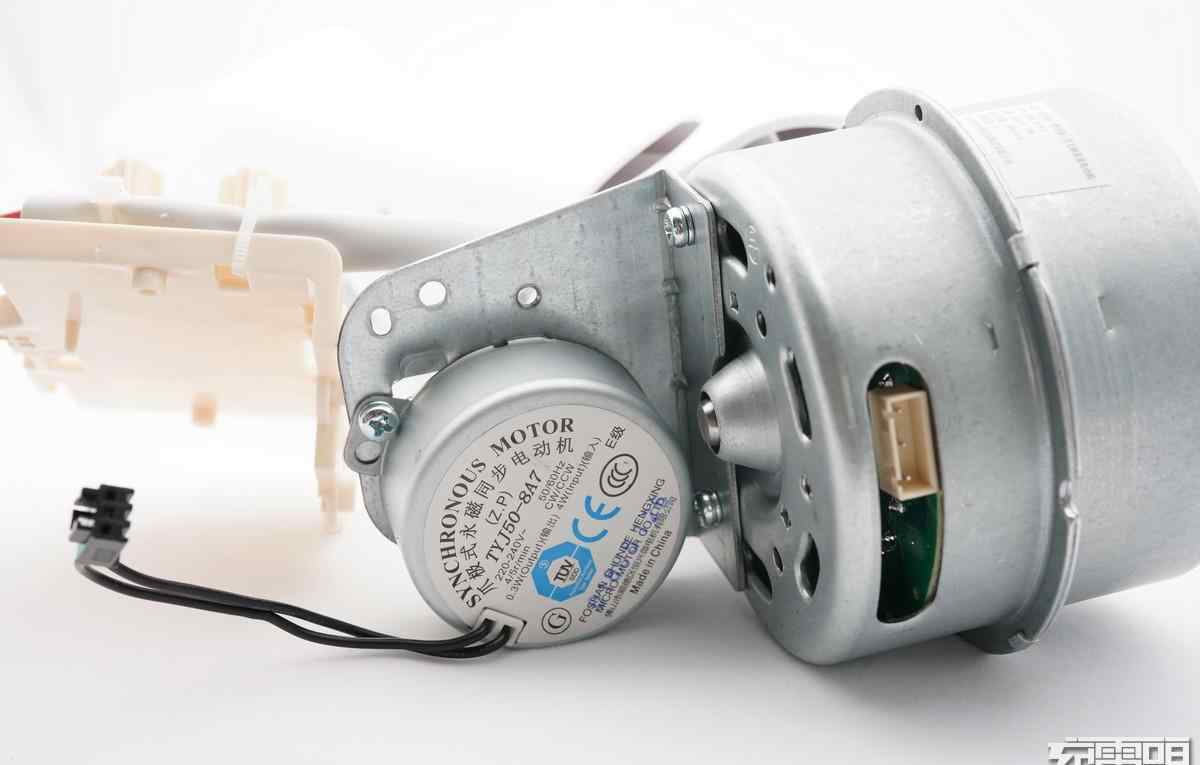

摇头电机。
电机有8极,由漆包线组成。

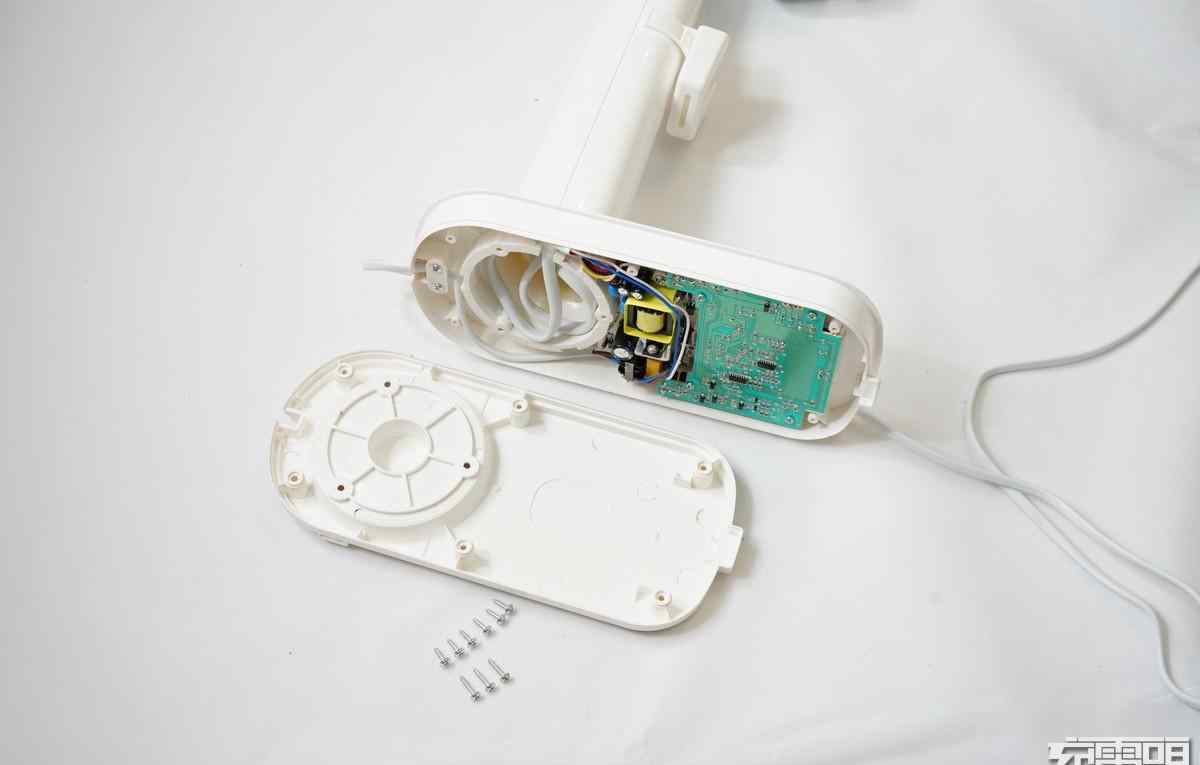

拆卸控制面板。

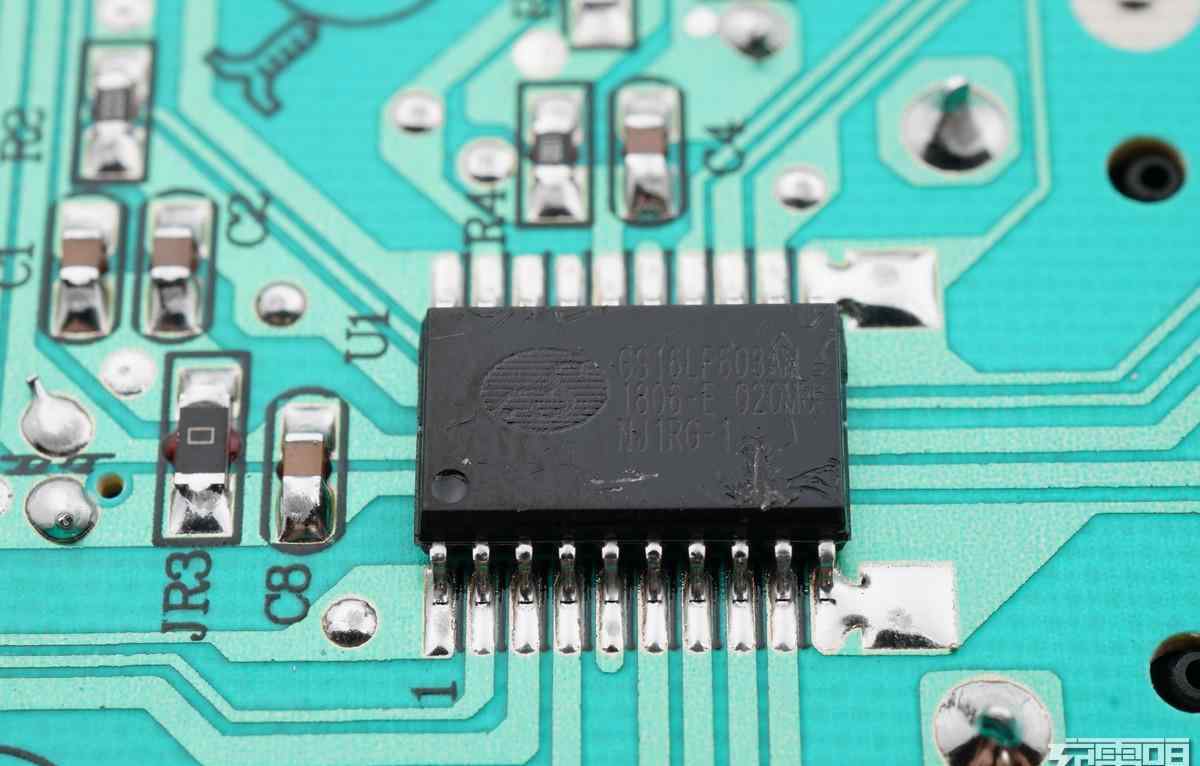

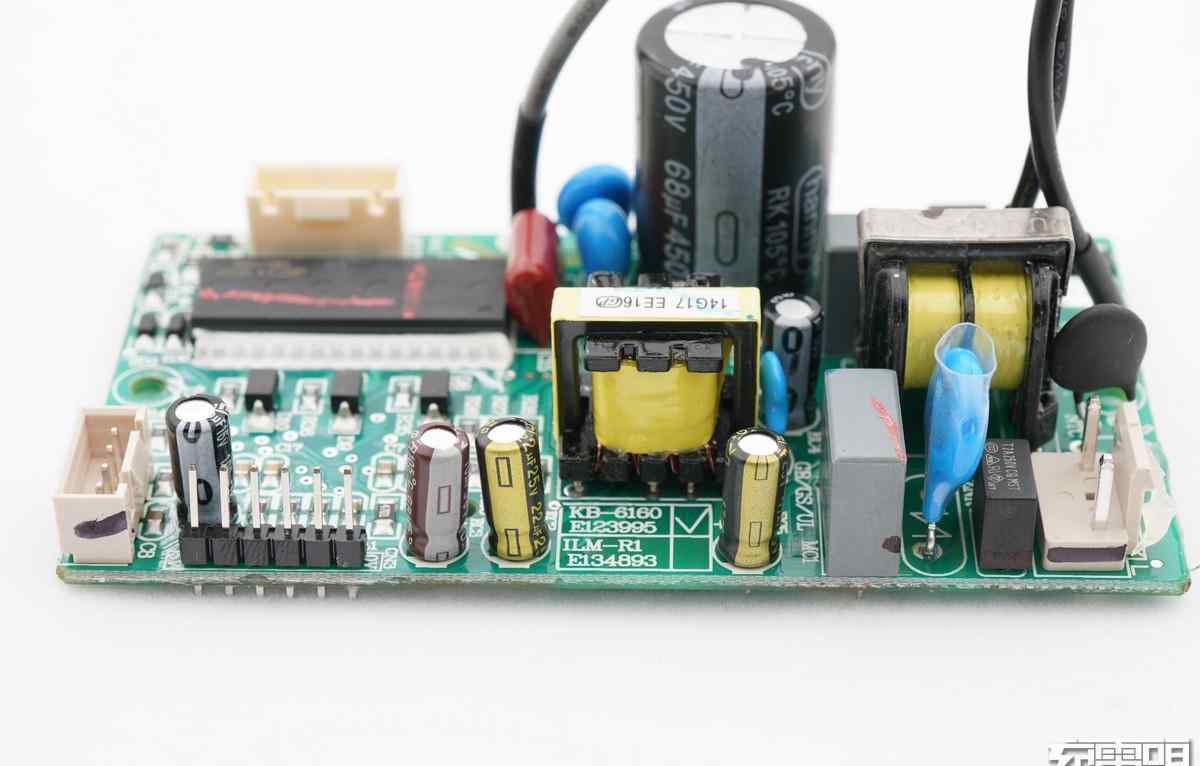

电路板上的主控芯片来自中影的8位单片机,型号为GS16LF603AM。该芯片包含电机控制功能模块,可实现基于位置传感器的高压DC无刷电机控制。

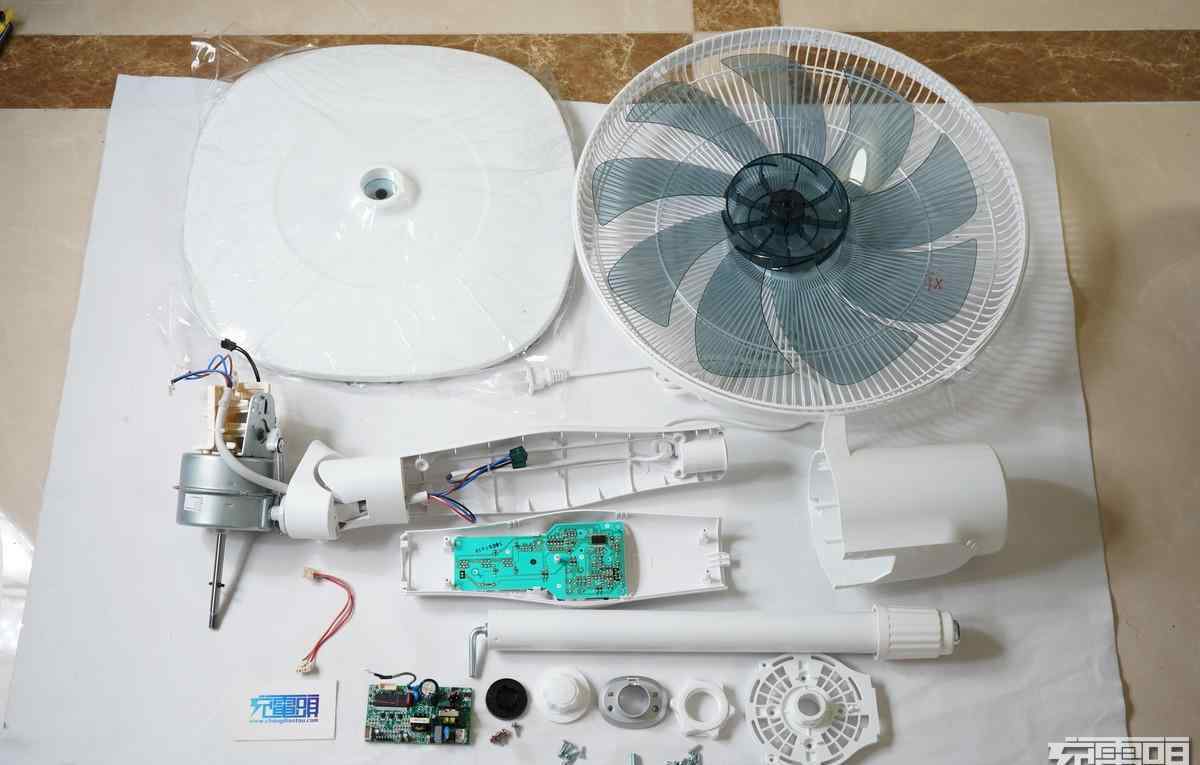

所有拆卸零件的清单。
总结
从拆卸角度来看,网易智造采用日本品牌电机,静音效果最好,省电,与实际测试结果一致。但是智米和美的都用国产电机,无论是省电还是静音效果都不如网易智造。
在内部电路部分,由于增加了智能控制模块和锂电池管理电路,电路比网易智造和美的复杂得多,焊点处理和材料也更加精良,弹簧垫圈的使用等其他细节也更加到位,与其售价近800元相比不足为奇。
网易Smart做的电路材料没有Smart Rice做的好,但是比美国做的好很多,同价位也算优秀。
最后如何选择,就看大家了。
