接触器 继电器与接触器的区别？弄懂这3点就明白了

工控信息巢[www.gkwo.net]工程师必备网站

继电器和接触器都是电磁开关设备，但前者属于工作在控制电路中的开关设备，后者属于工作在主电路中的开关设备。

I .继电器

继电器的定义:继电器是一种自动电器，适用于远距离开关、DC小容量控制电路，用于电气传动系统中的控制、保护和信号转换。控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，而输出量则是触头运动时发出的电信号或输出电路的参数变化。继电器的特点是，当其输入的变化达到某个程序时，输出会逐步变化。

1，用单个字母表示，带k。

2.当用双字母表示时，有:

ka-瞬时，带或不带继电器，交流继电器

双稳态继电器

km-接触器

KP极化继电器

反向电流继电器

KT-延迟，带或不带继电器

第二，接触器

接触器的定义:接触器分为交流接触器(电压交流)和DC接触器(电压DC)，用于电源、配电和用电。广义而言，接触器是指利用流经线圈的电流产生磁场并闭合触点来控制负载的电器。

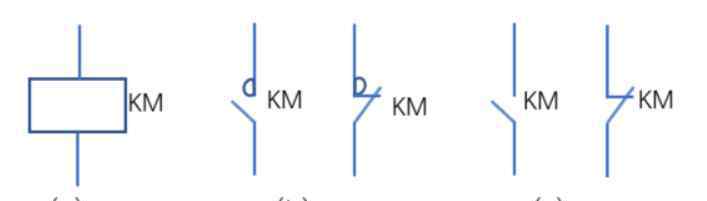

1.接触器的图形符号如下图所示，文字符号为KM。

(a)线圈(b)主触点(c)辅助触点

2.接触器的连接方法

自锁

连锁

三、继电器和接触器的区别

1、效果不同:

继电器的主要功能是信号检测、传输、转换或处理。继电器的电路电流一般较小，一般用在控制电路中控制微弱信号。

接触器的主要功能是接通或断开主电路。主电路是指一个电路是否工作是由电路是否接通来标记的。主电路概念对应于控制电路。一般来说，流经主电路的电流大于控制电路的电流。

大容量接触器一般配有灭弧罩。继电器的接触容量一般不超过5A，小型继电器的接触容量一般只需要1A或2A，接触器的最小接触容量为9A。接触器一般有三对主触头(主触头为常开触头)和几对辅助触头。

继电器的触点一般独立于主辅；继电器触点有时成对设置，即常开触点和常闭触点组合在一起，接触器成对设置；对于特定的需求，继电器将与其他设备结合成为时间继电器、计数器、压力继电器等。，它们有附加功能，但接触器通常没有。

2.触点打开和关闭是不同的:

此外，接触器用于打开或关闭大功率负载，并用于主电路。主触点可以设置有互锁触点，以指示主触点的打开和关闭。继电器通常用于电气控制电路，以扩大微型或小型继电器的接触容量，从而驱动更大的负载。

例如，继电器的触点可以用来接通或断开接触器的线圈。一般继电器的分合闸触头比较多。当然，继电器也可以通过适当的连接完成一些特殊的功能，如逻辑运算。

3、灭弧装置一有一无:

其实接触器和继电器最重要的区别之一就是接触器有灭弧装置，而继电器没有。
