前段时间小米发布了新款网络音箱，售价399元。楼主第一轮抢购就抢到了。看来抢起来不算太难，还是我运气好。

⊙底部有APP二维码，4个脚垫

↓手册前面

手册背面

三.拆卸

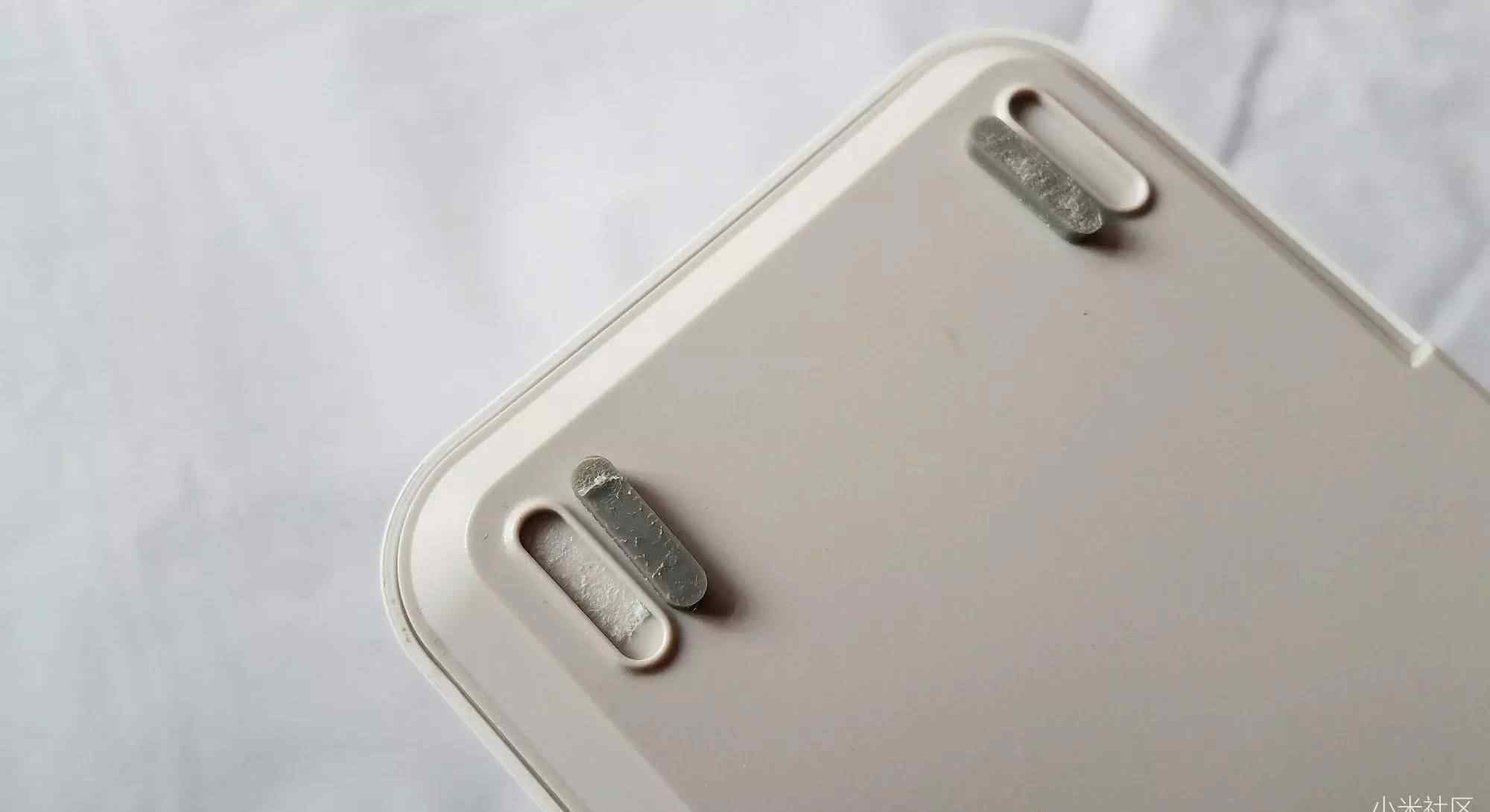

↑取下脚垫，下面没有螺丝

⊙开始拆卸

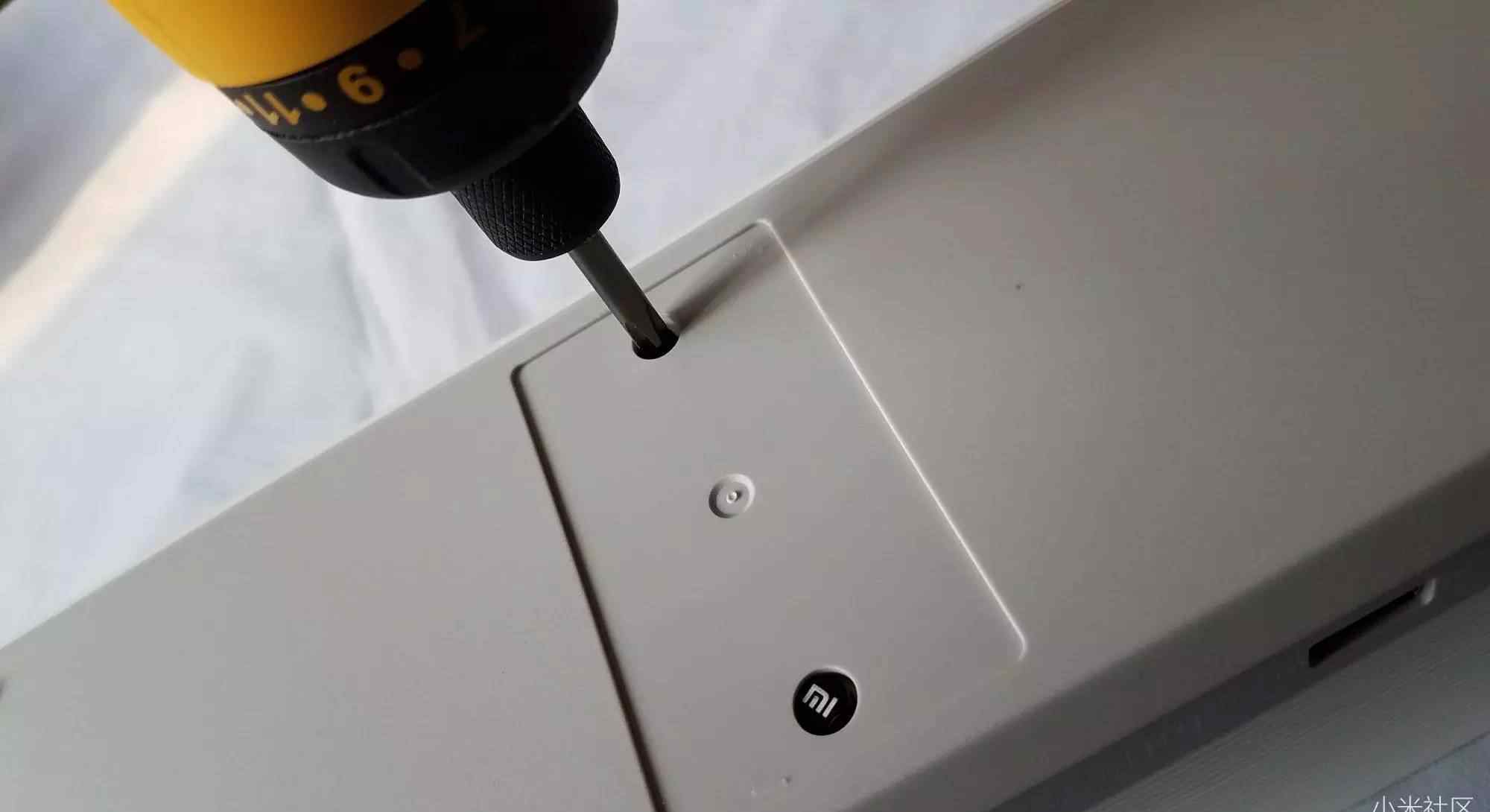

↑撕掉标签。果然有两个螺丝，其中一个有个易碎的贴着MI标志的贴纸。卸下这个螺丝意味着它不能被保证

⊙交流插座

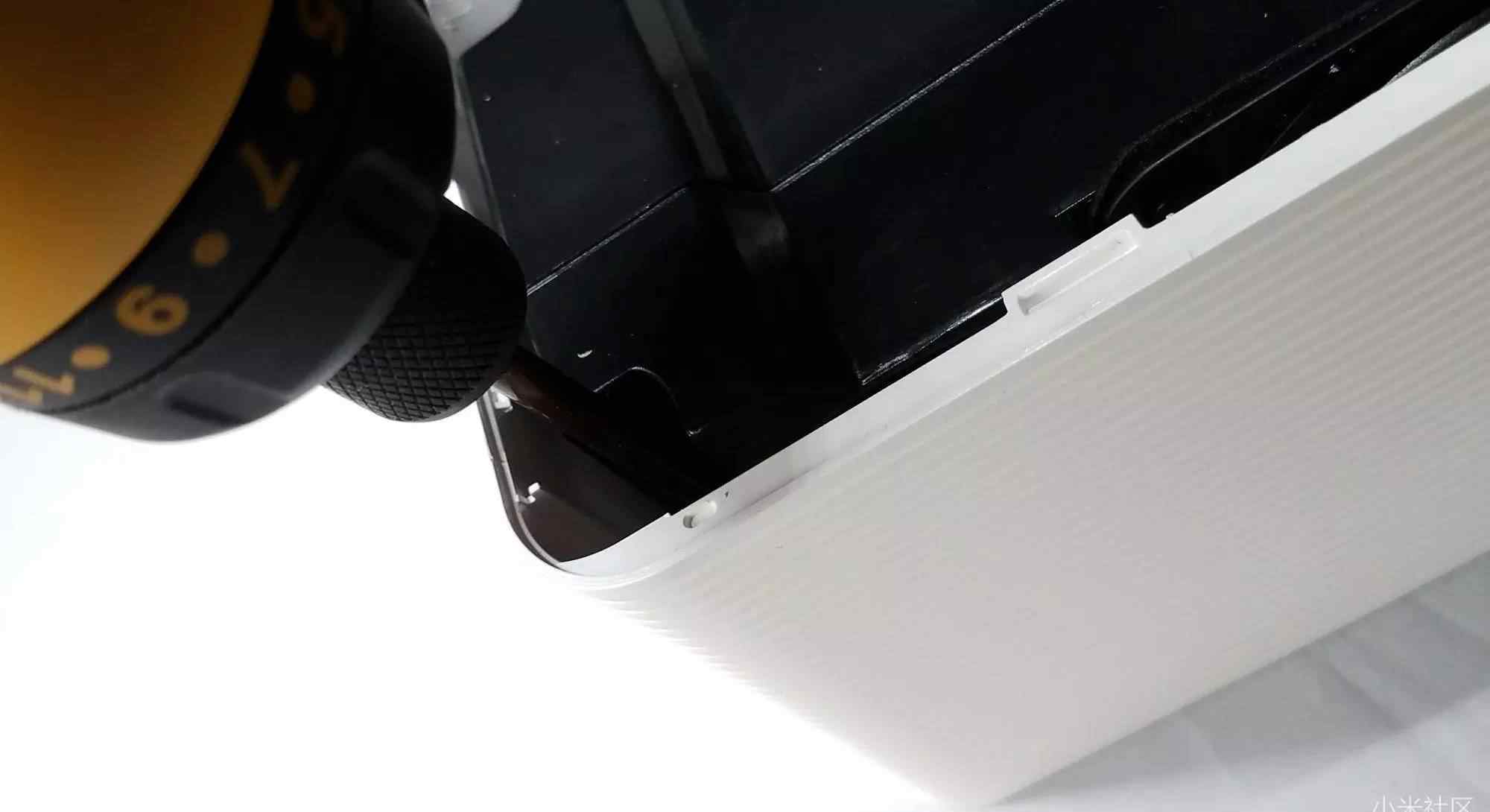

↑拆下螺丝后，四周都是卡扣，需要小心打开

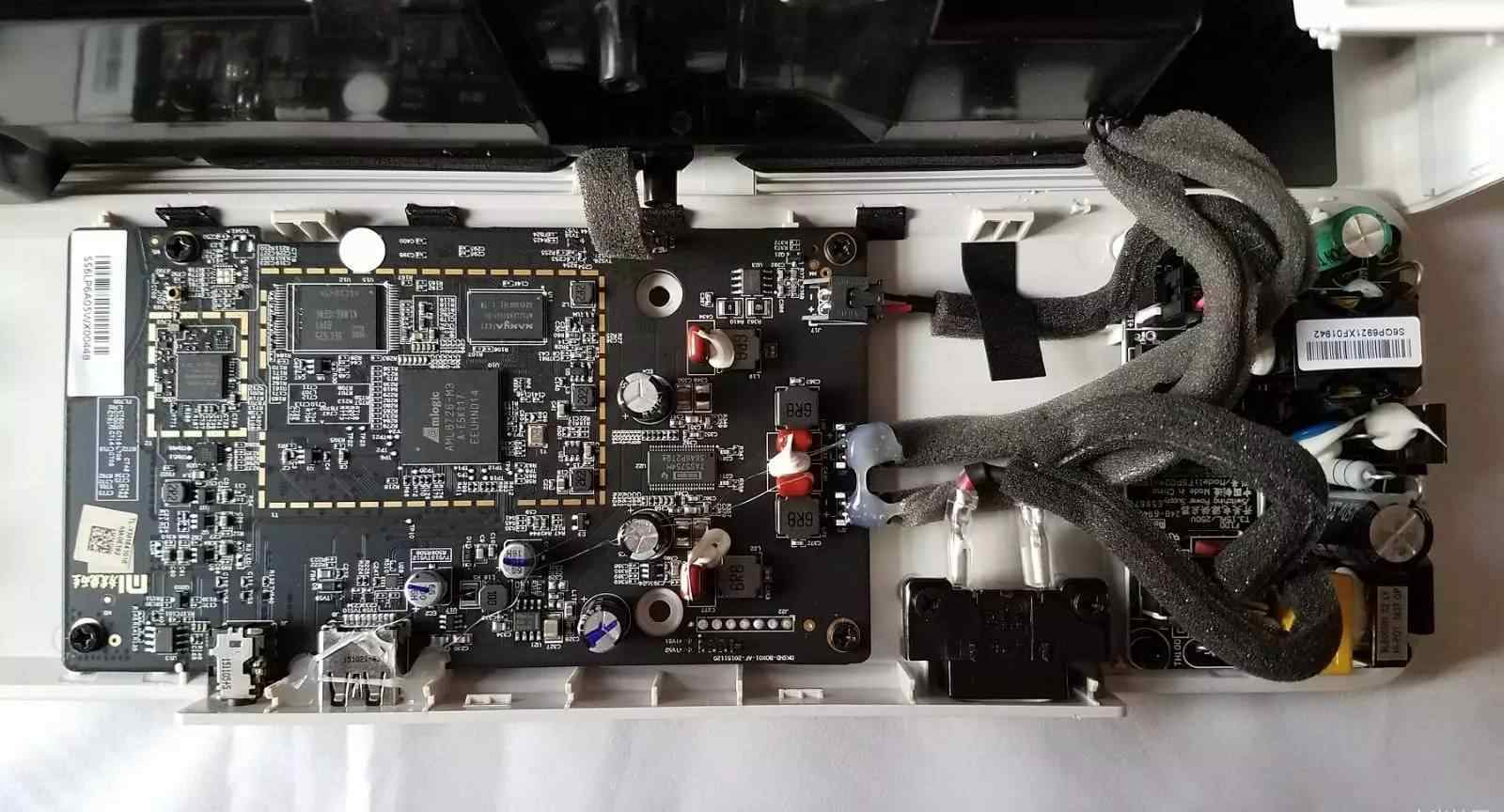

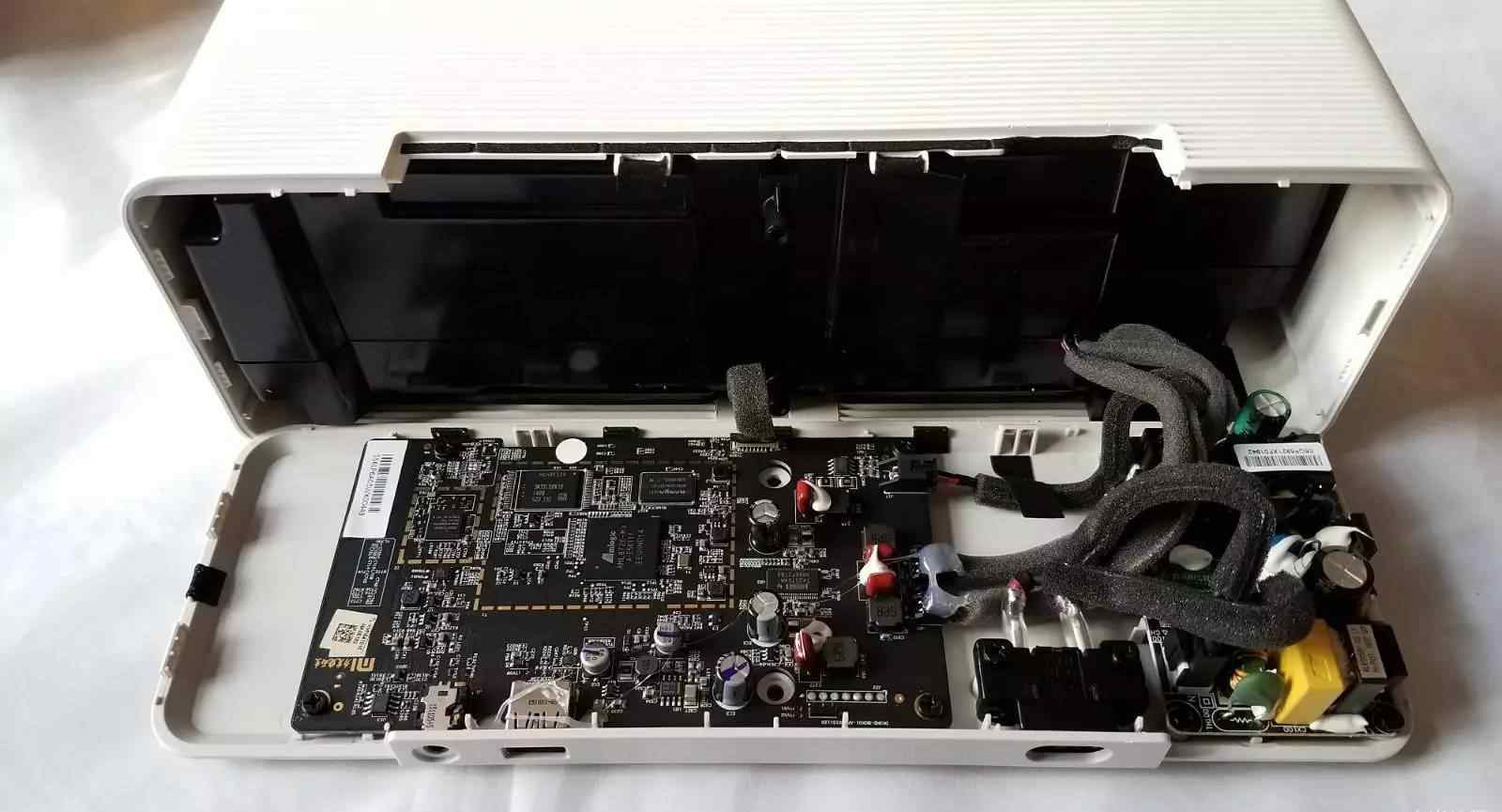

↓左边的主板，右边的电源板，连接线已经吸音防震

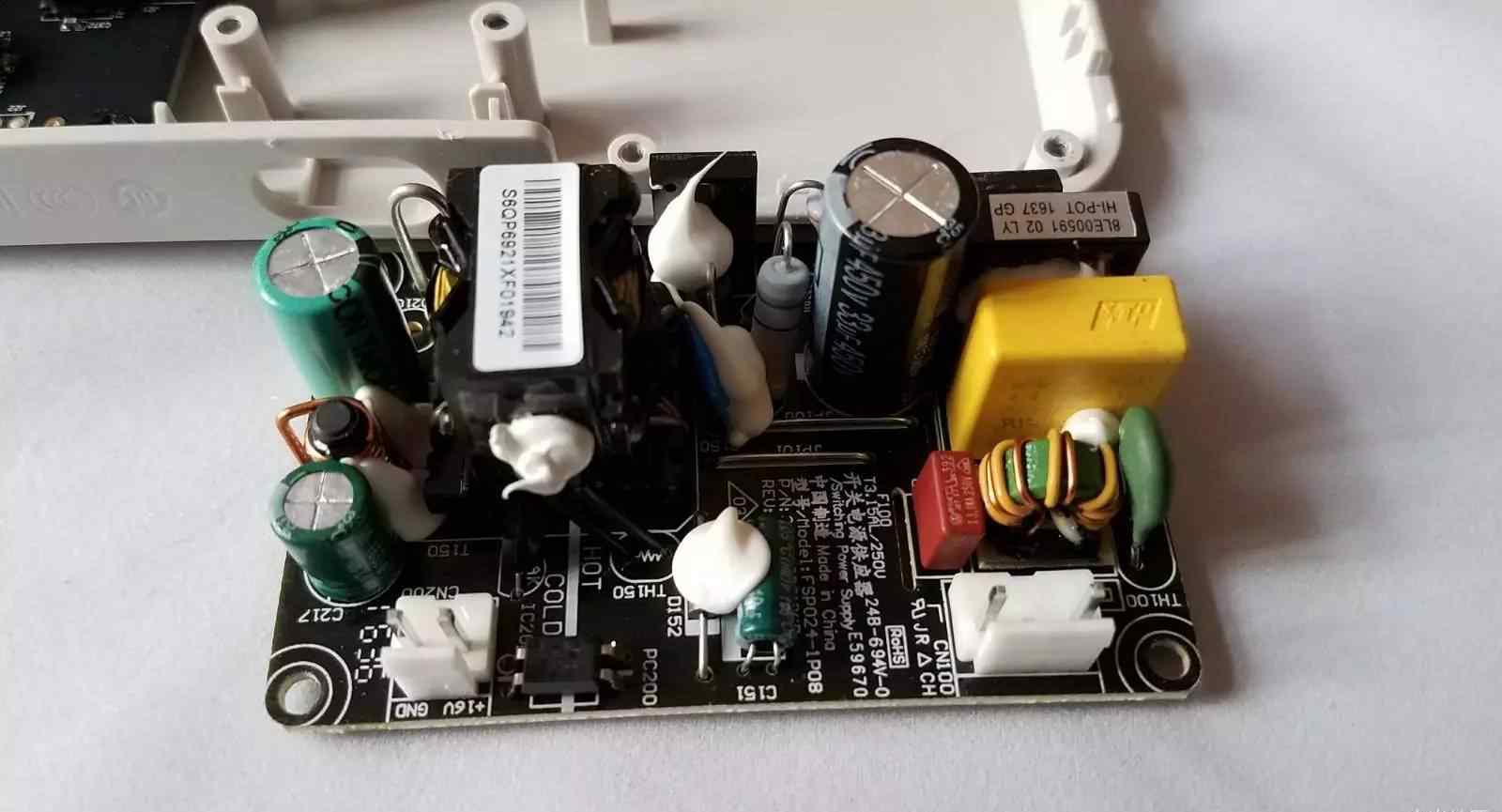

电源板

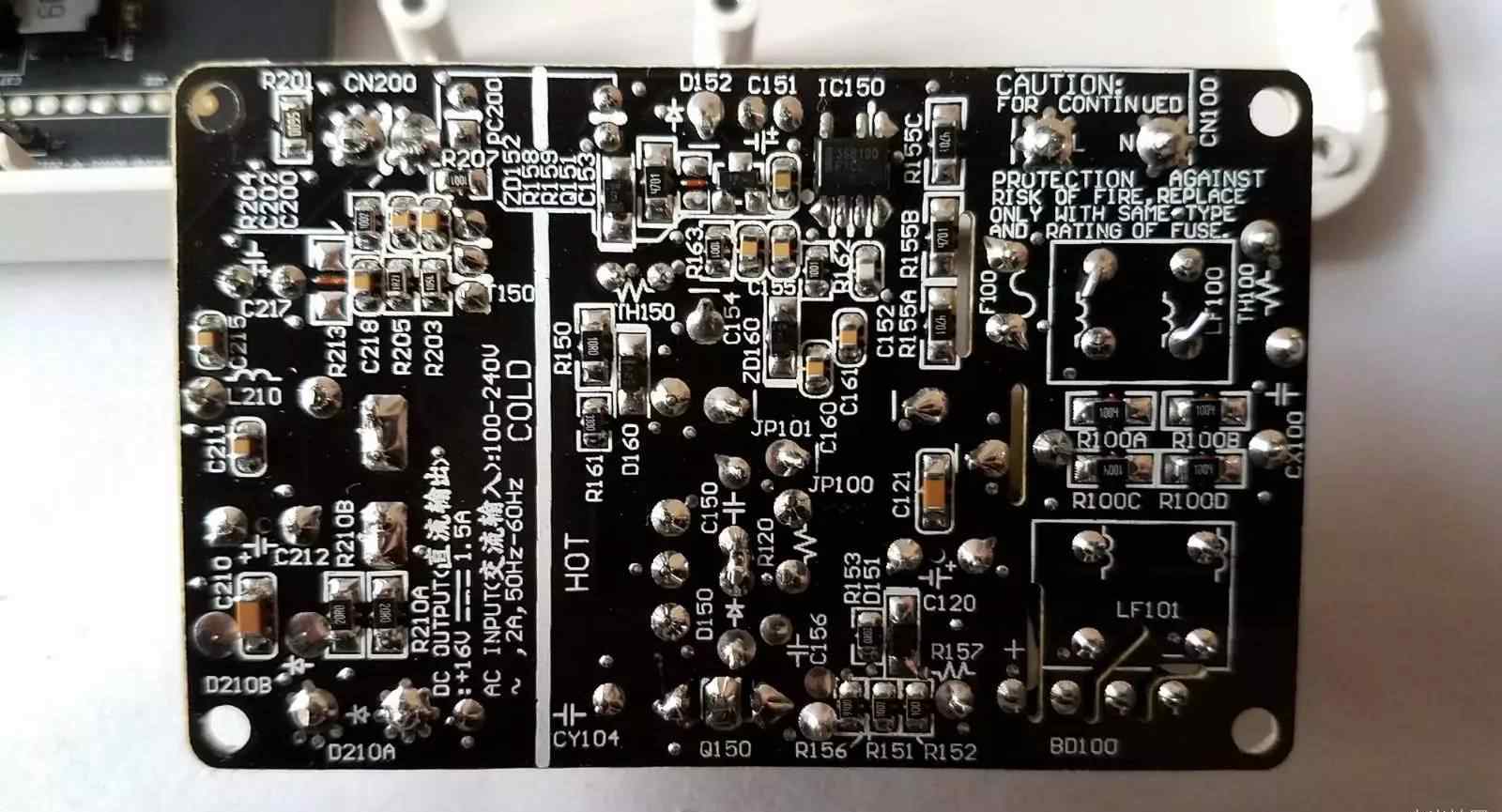

⊙背压、高压和低压分开

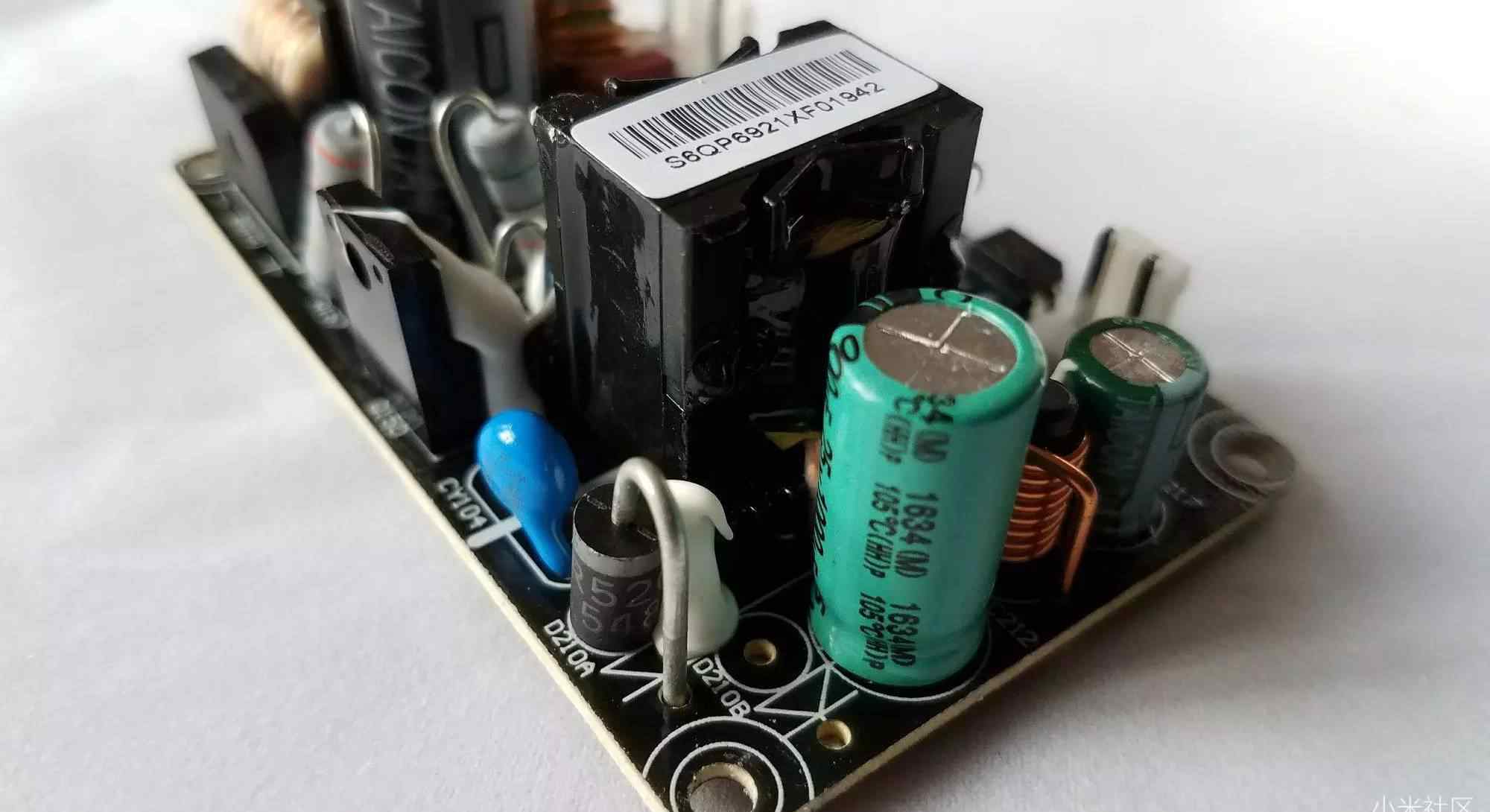

变压器和电容器

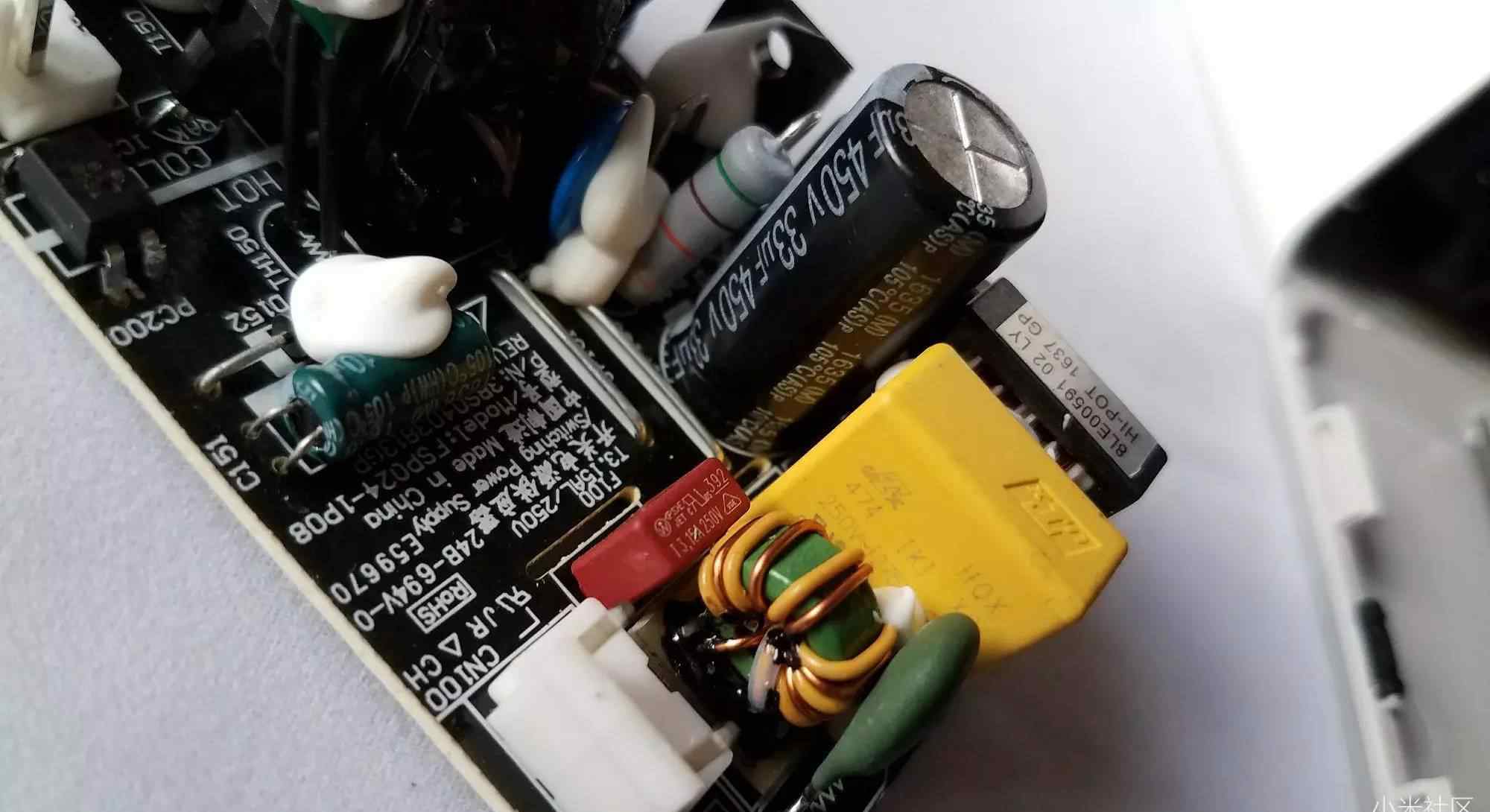

一些元素的特写

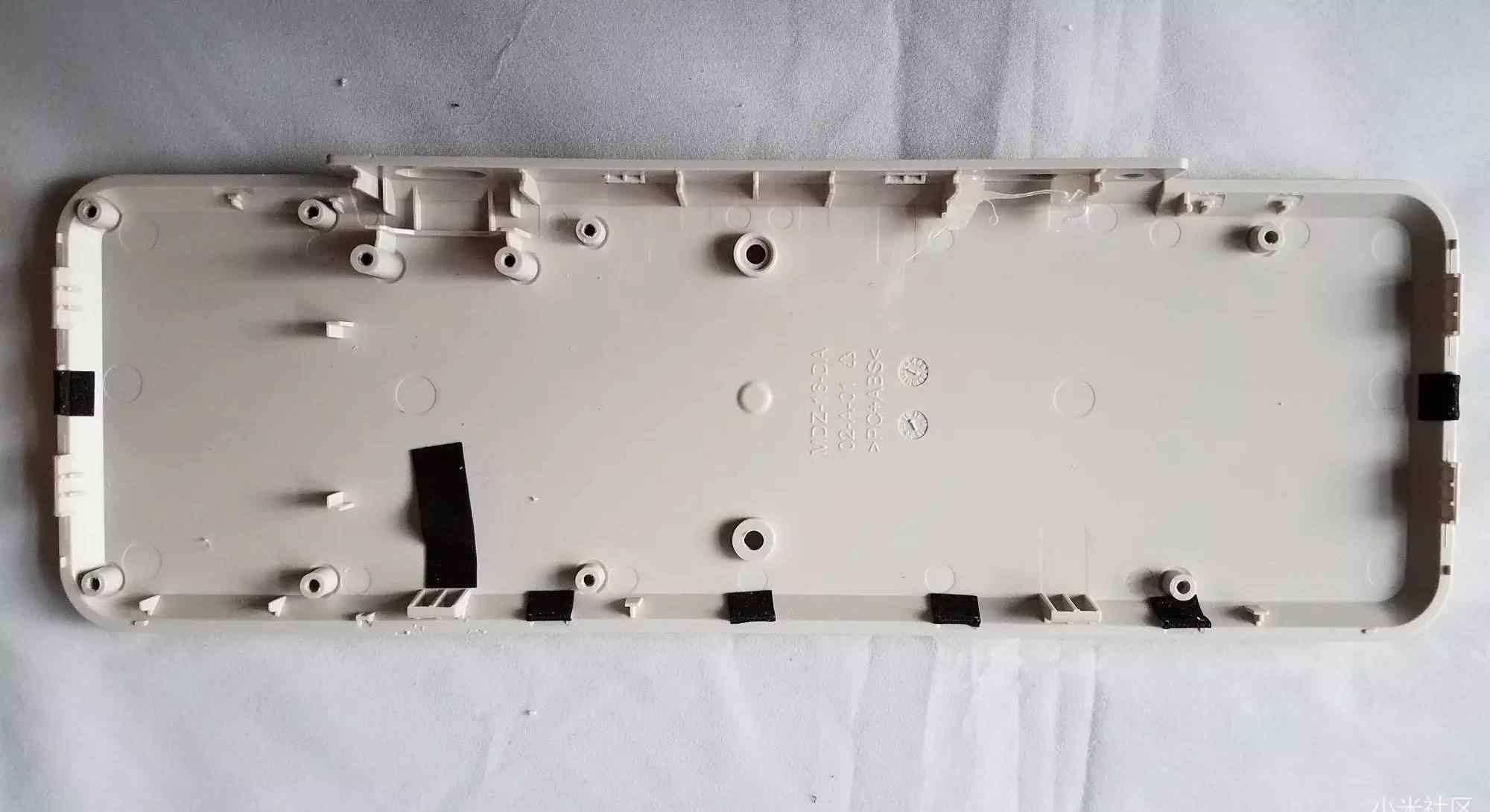

⊙底壳

第四，主板

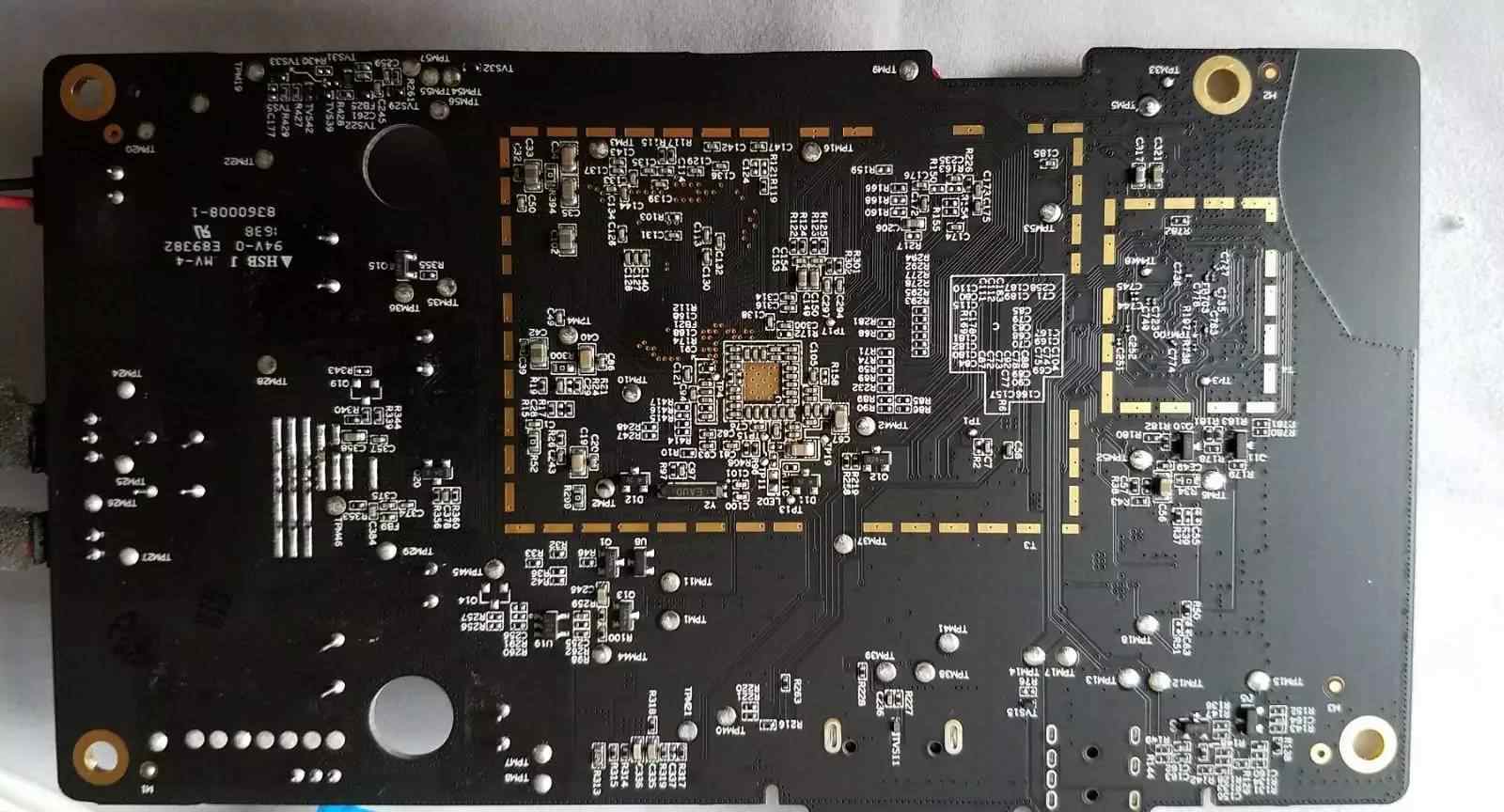

主板背面

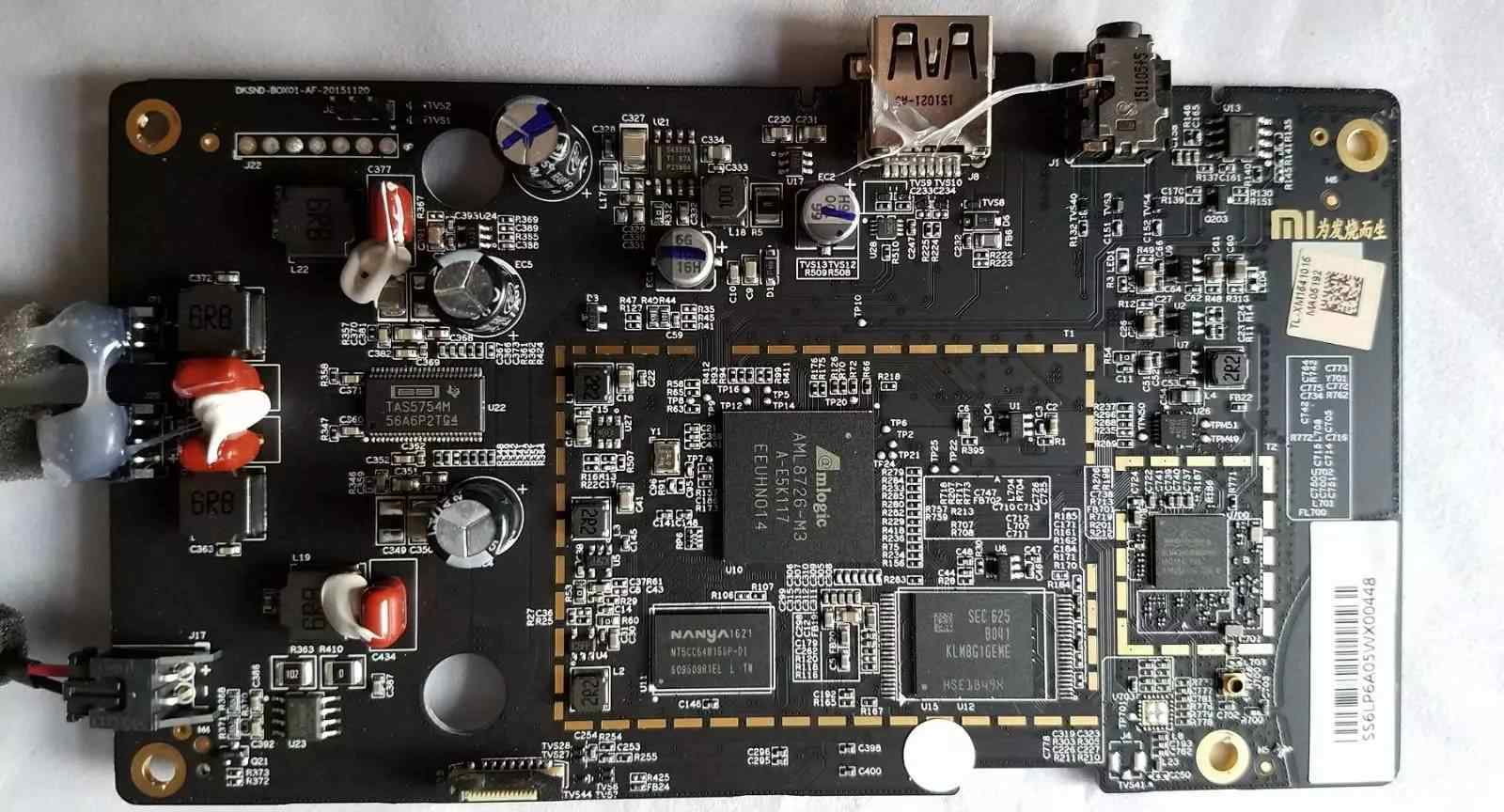

主板前面

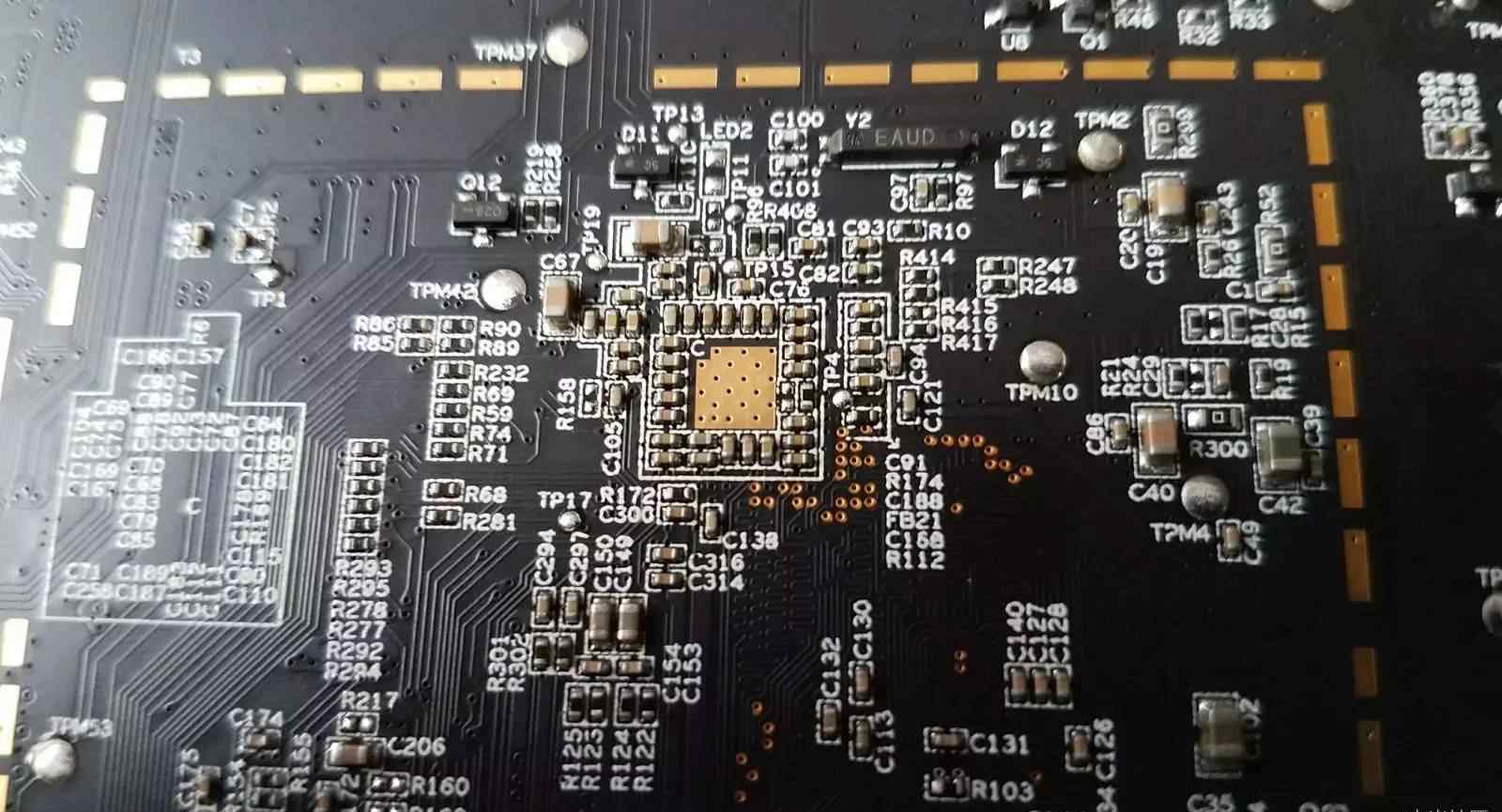

⊙背面的电容电阻很密集，没有芯片

⊙Amlogic 8726 m3 Cortex-A9处理器

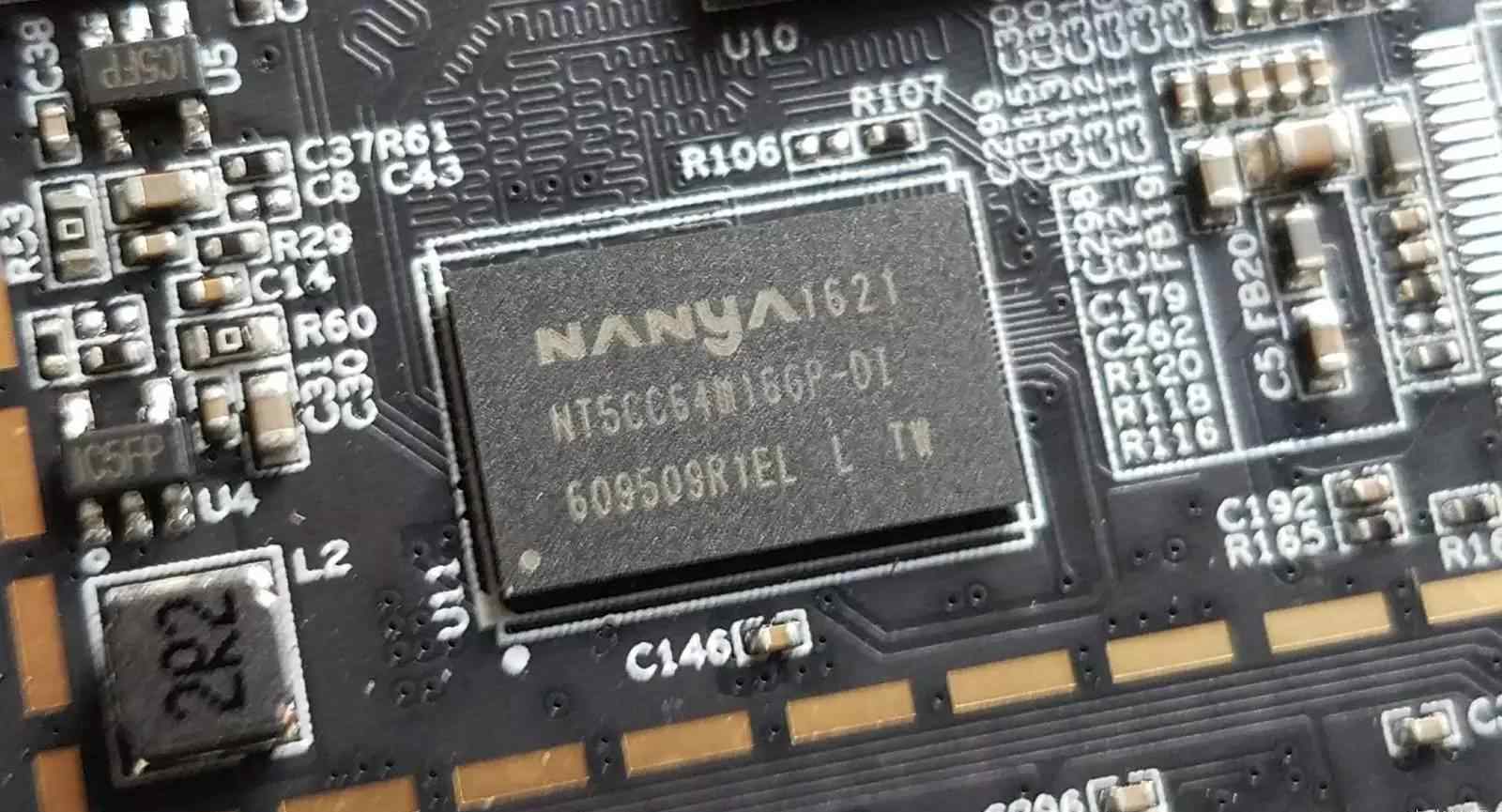

━南亚记忆

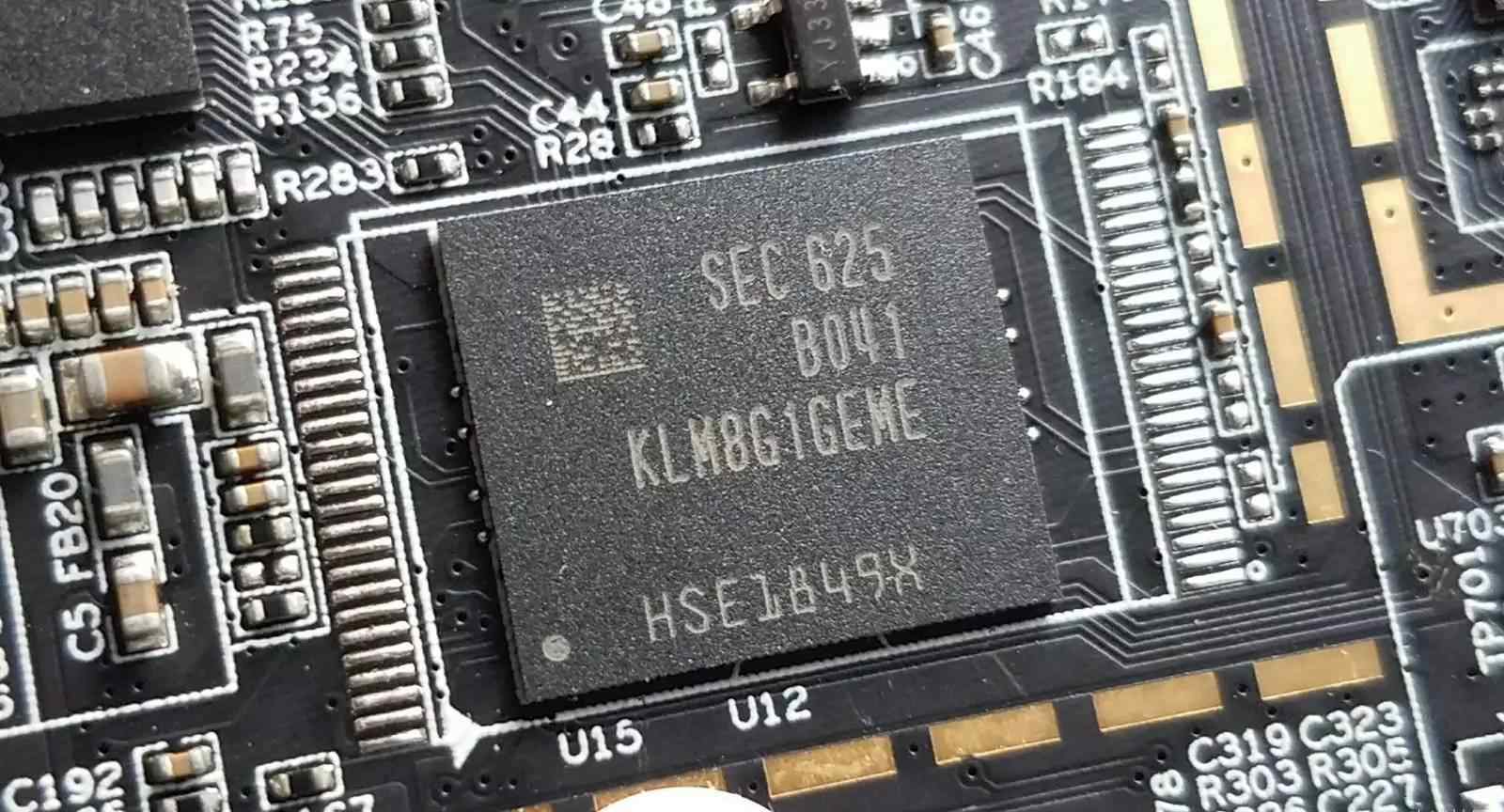

KLM8G1GEME 8G存储空

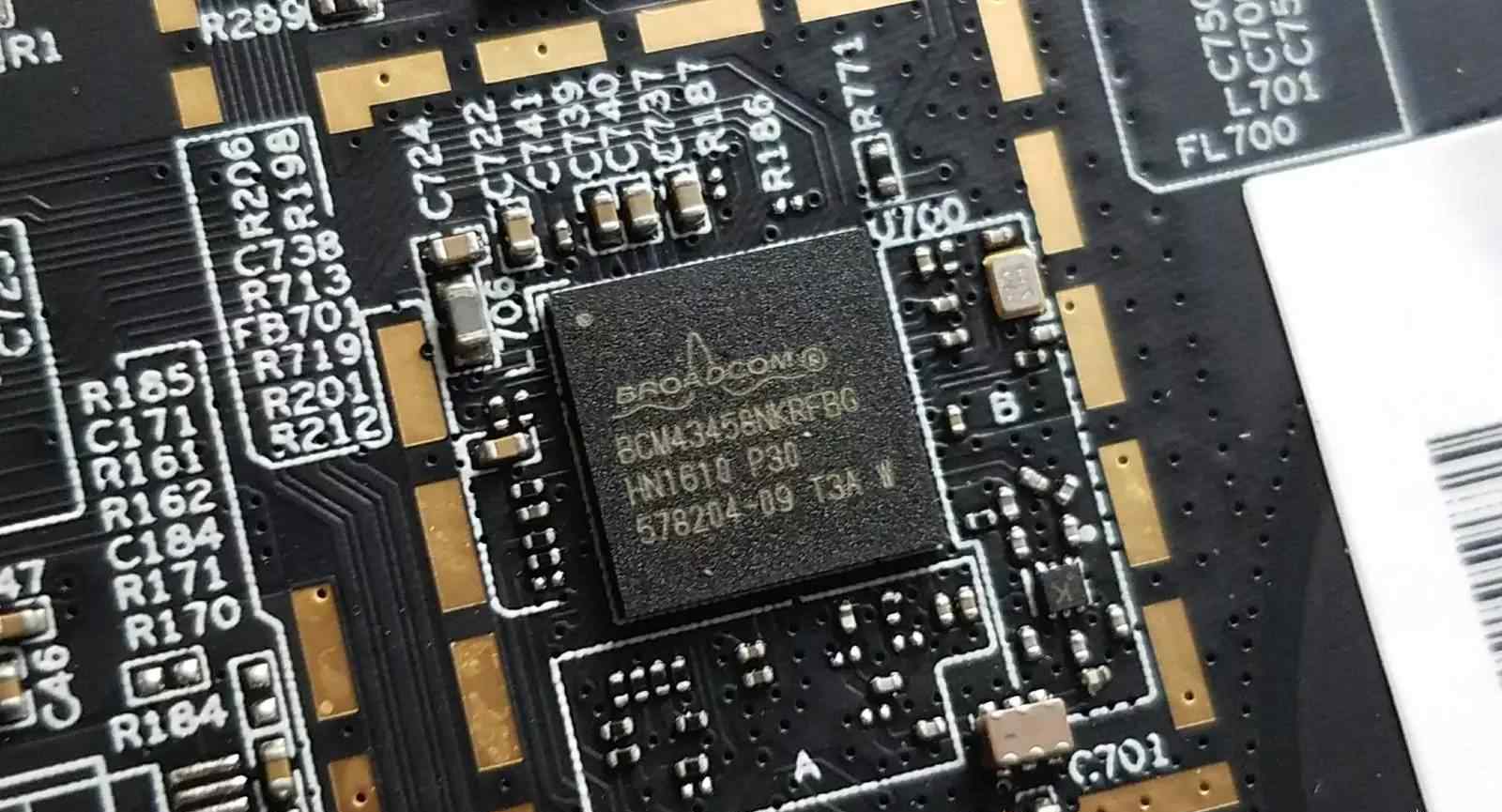

⊙博通802.11ac双频Wi-Fi

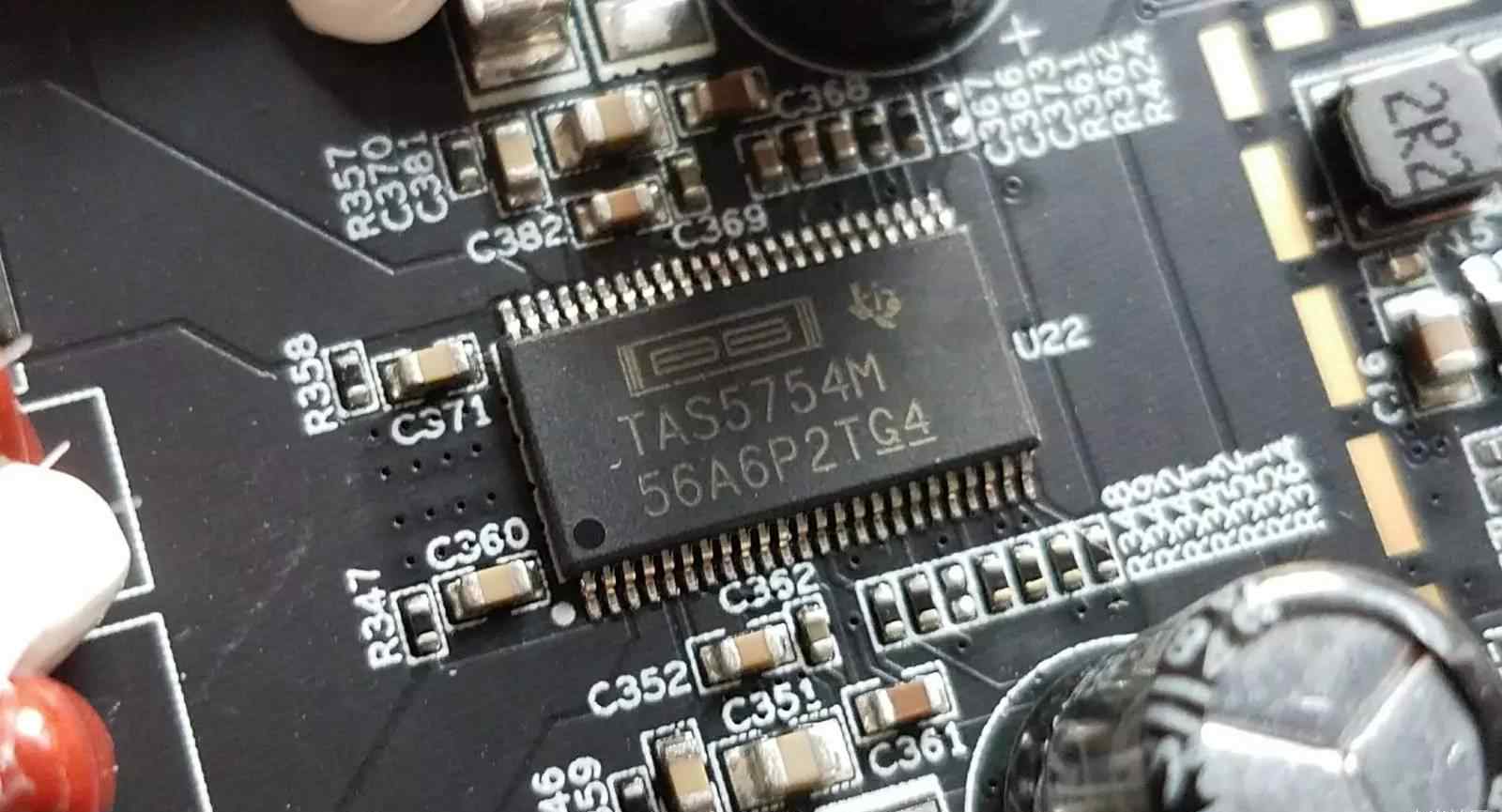

↑ TAS5754M数字功率放大器芯片

LC126A

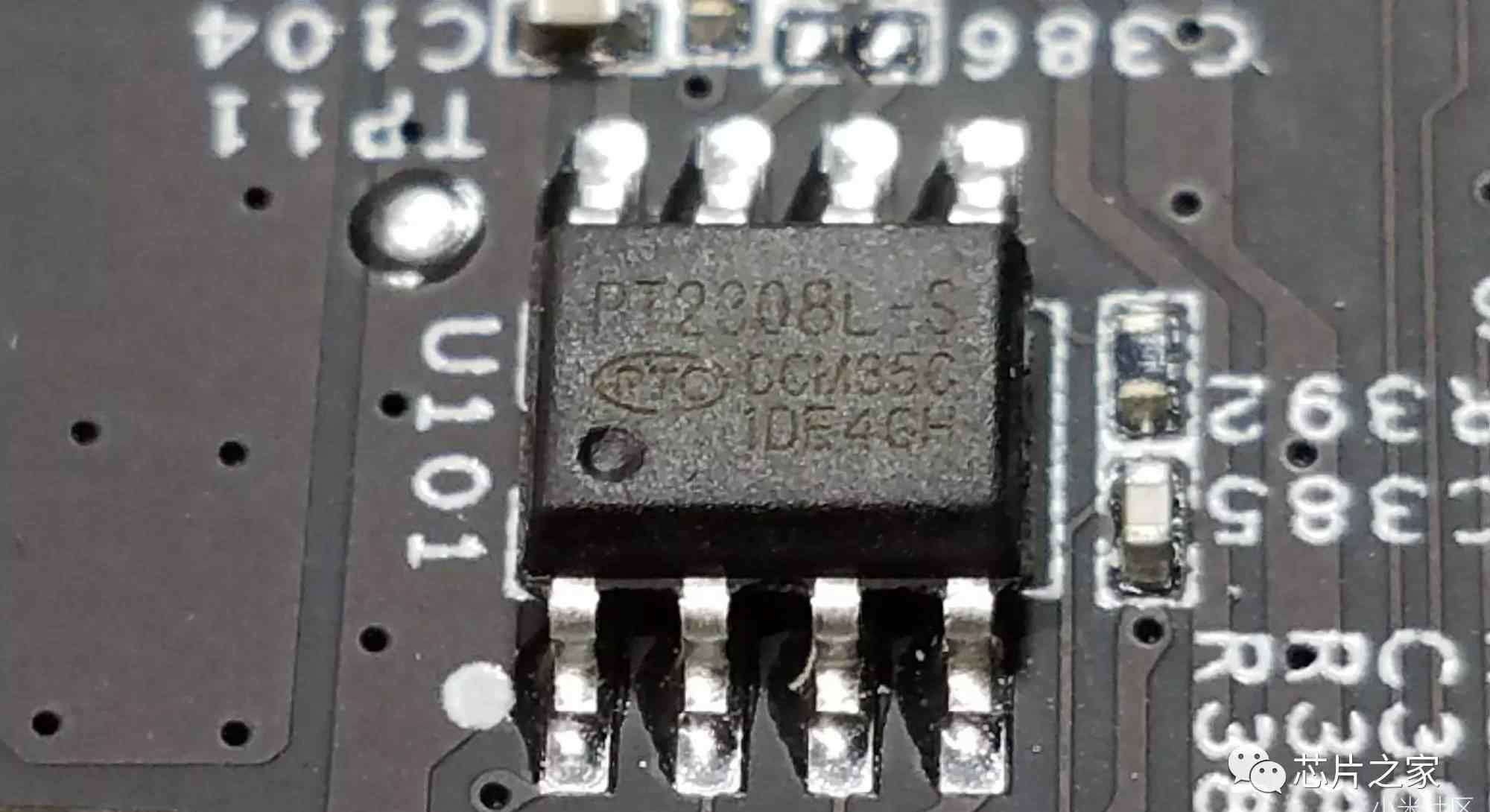

PT2308L

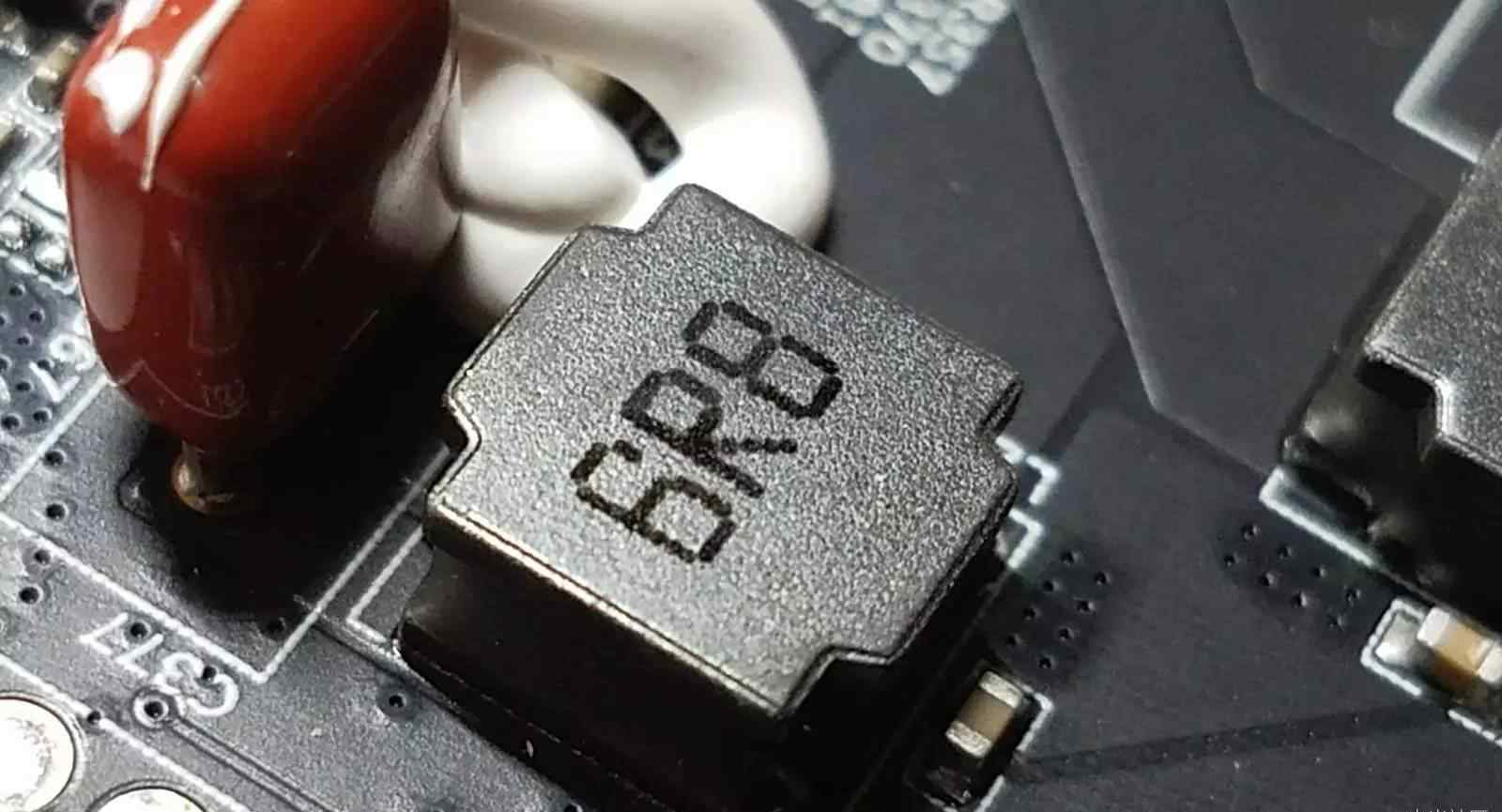

⊙电感特写

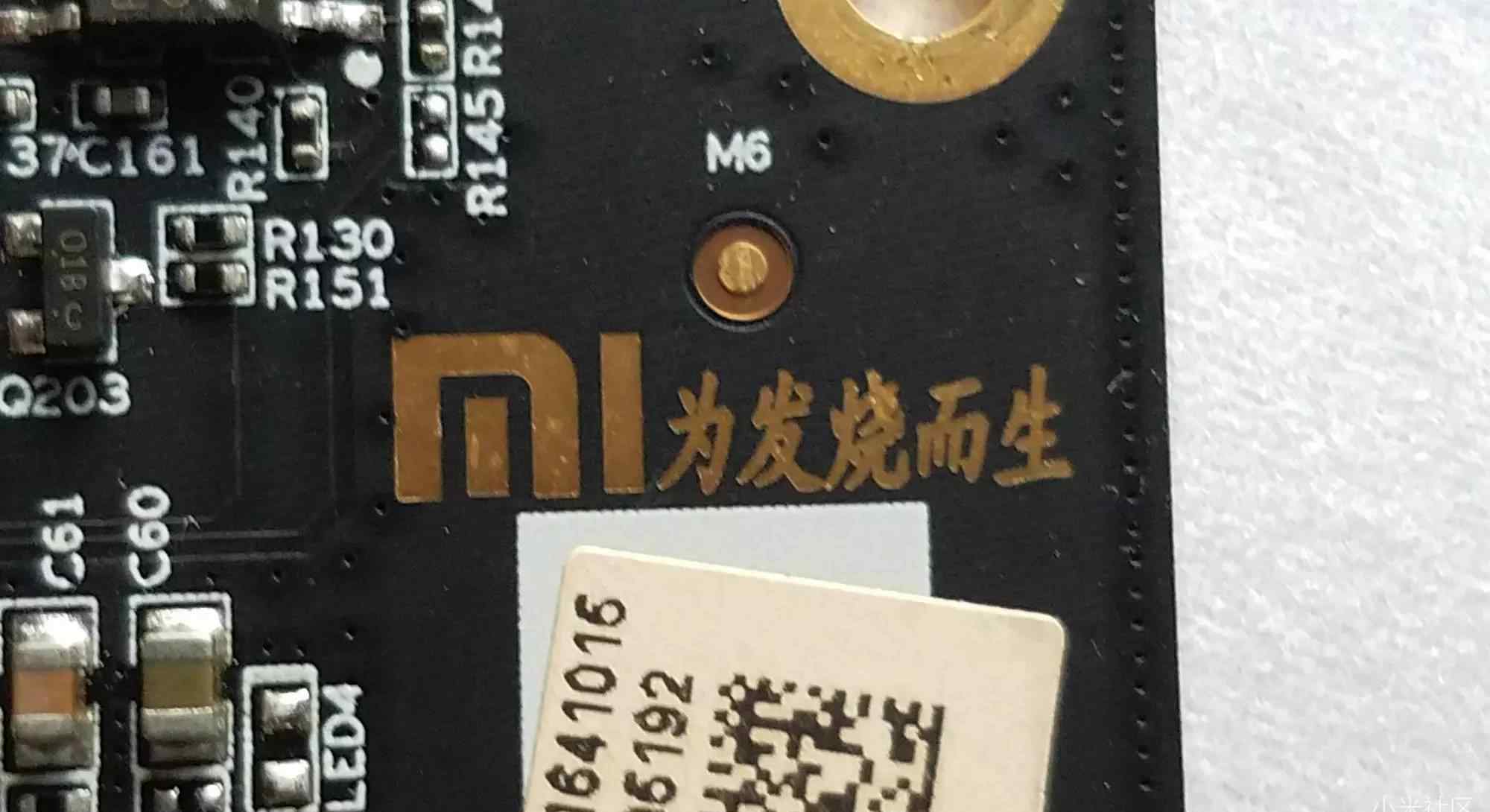

为发烧而生

动词 （verb的缩写）角

⊙喇叭单元螺丝在底部。幸运的是，我刚刚买了一个扩展批次

⊙螺丝在底部

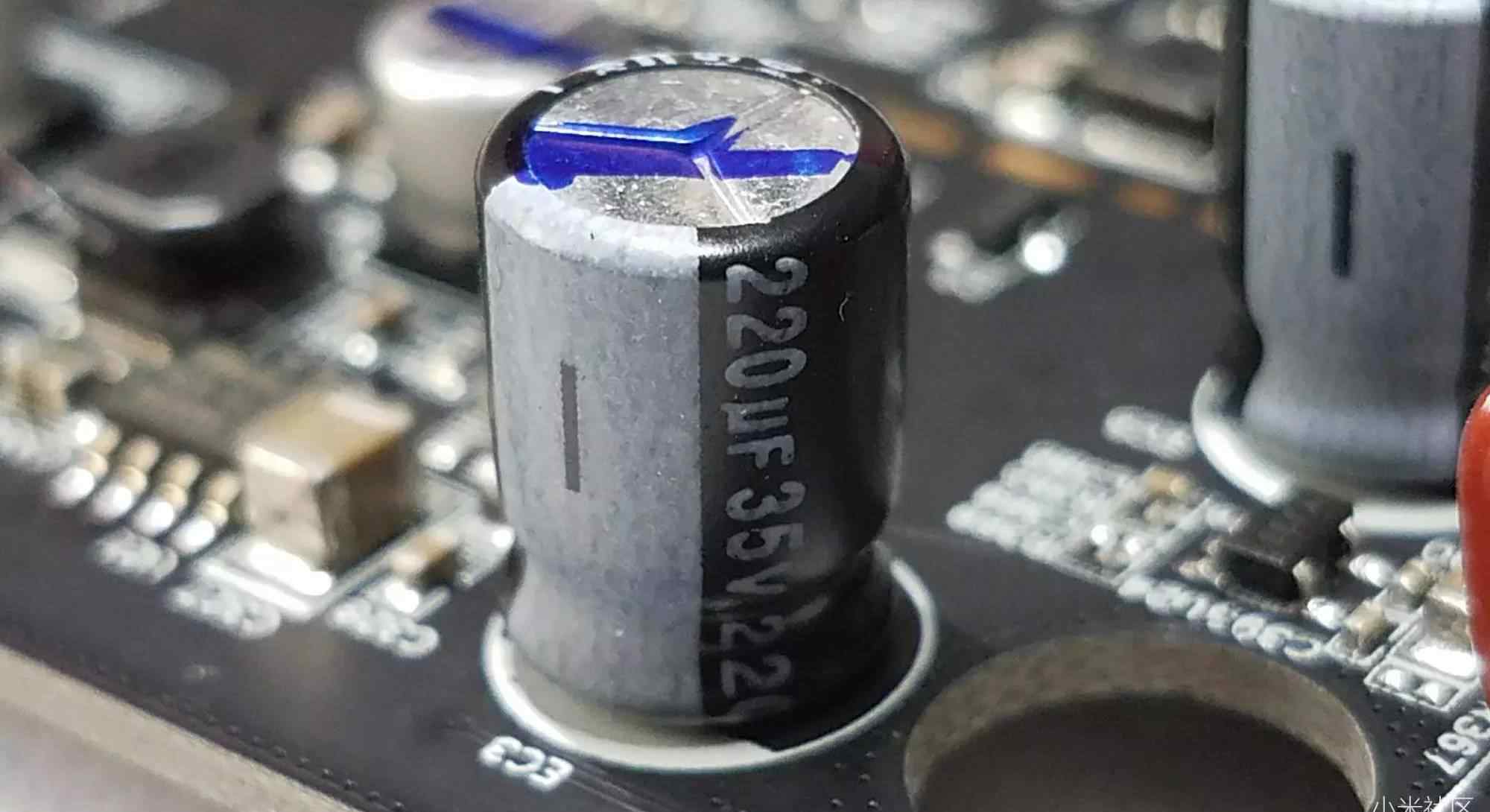

↑电容特写

辅助和USB

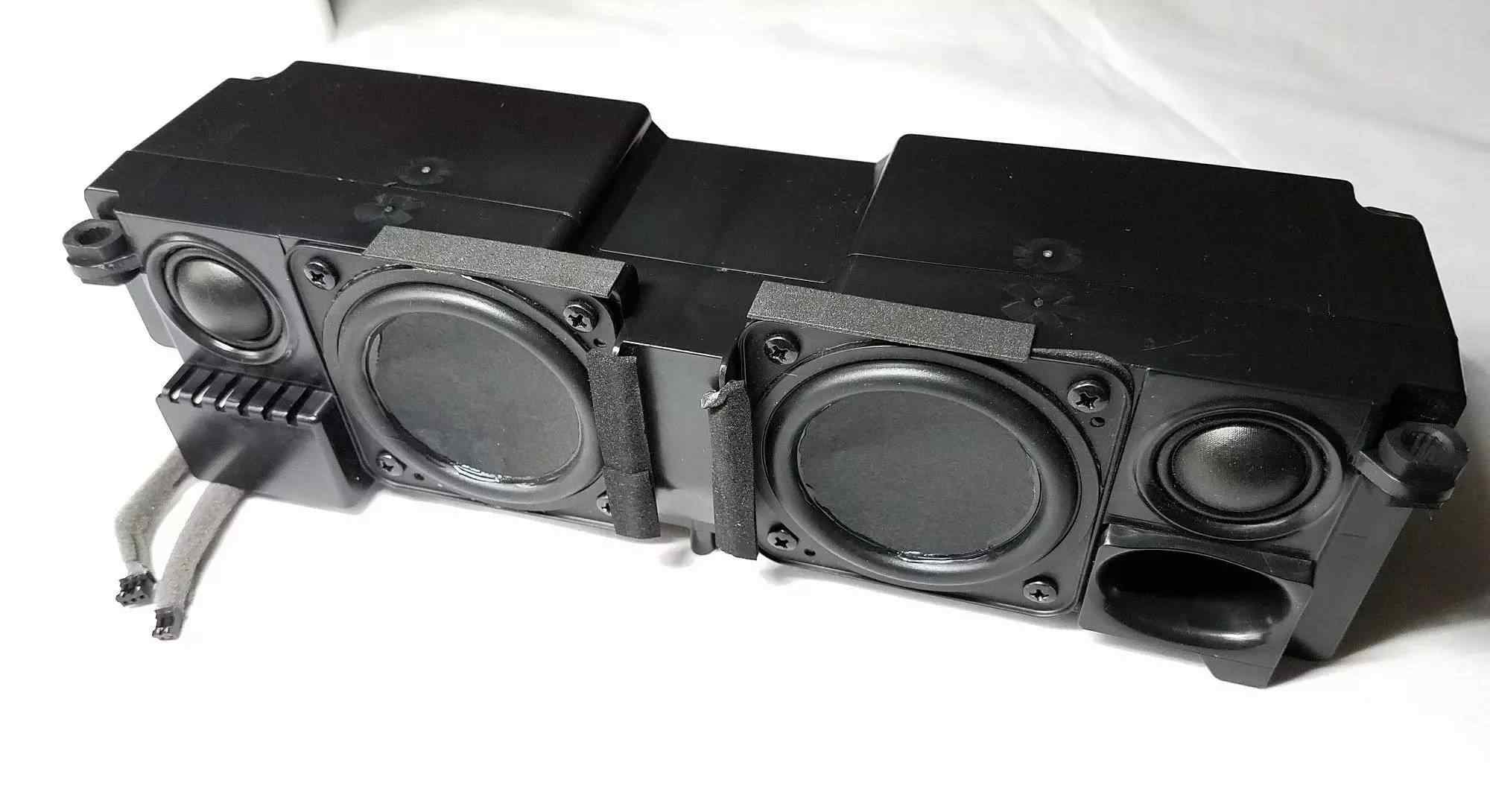

⊙整个发音单元，两个中低音，两个高音，一个逆变管

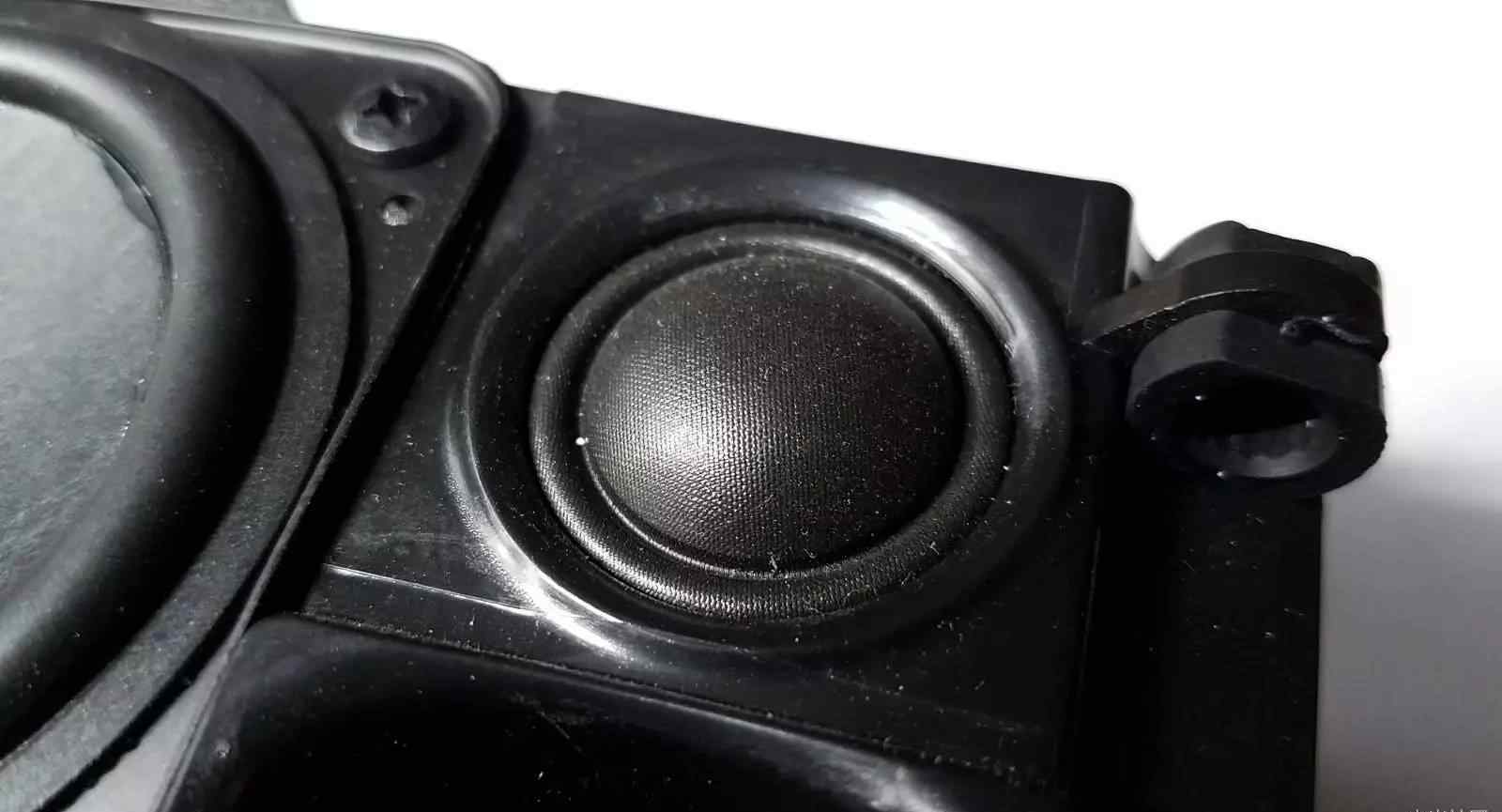

20芯圆顶高音扬声器

在高纯桑蚕丝的声学膜中，布膜表面采用纳米材料，比普通膜轻20%，使高频上限达到60kHz，高音清晰透明。

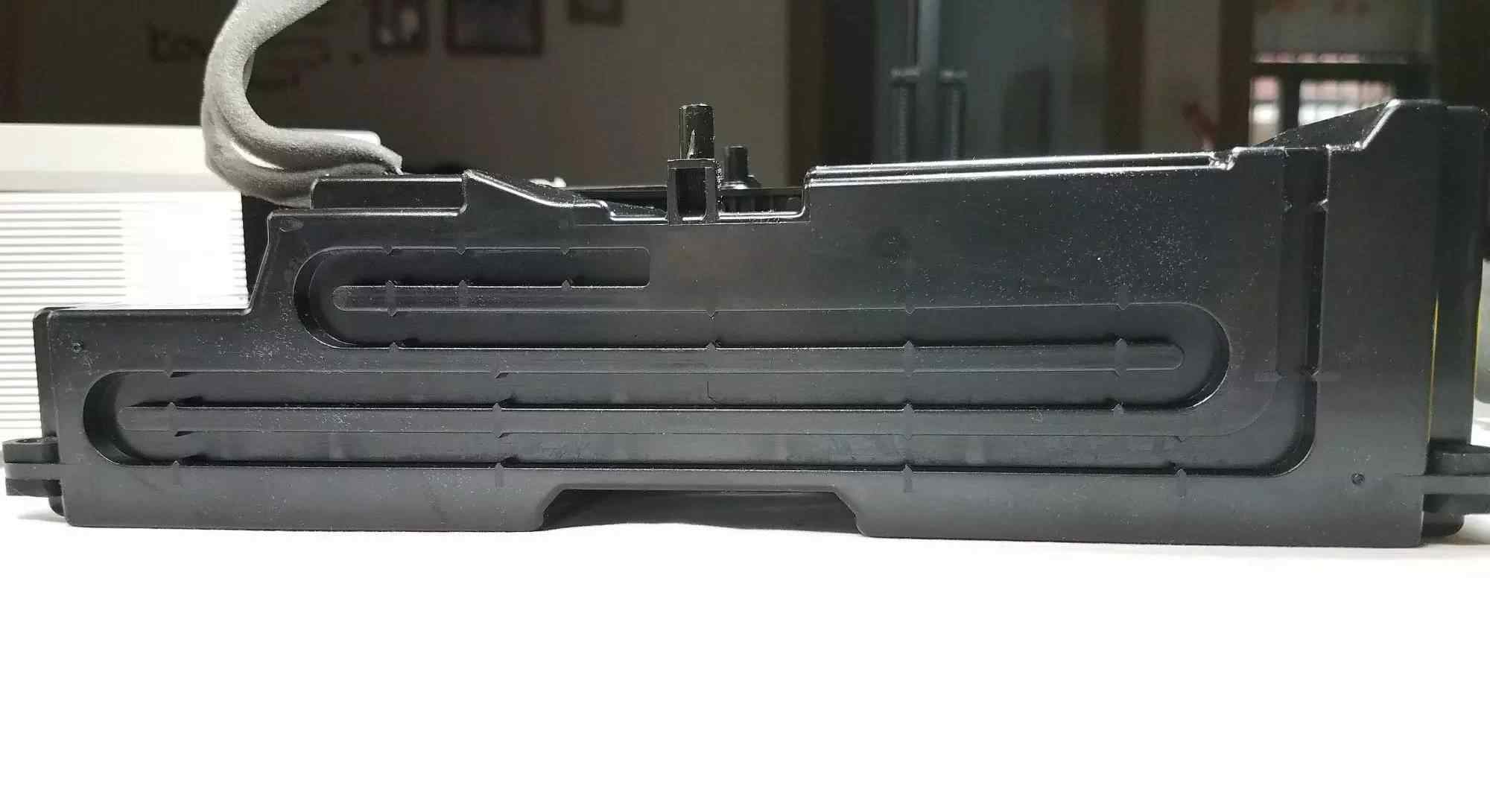

━倒低音管

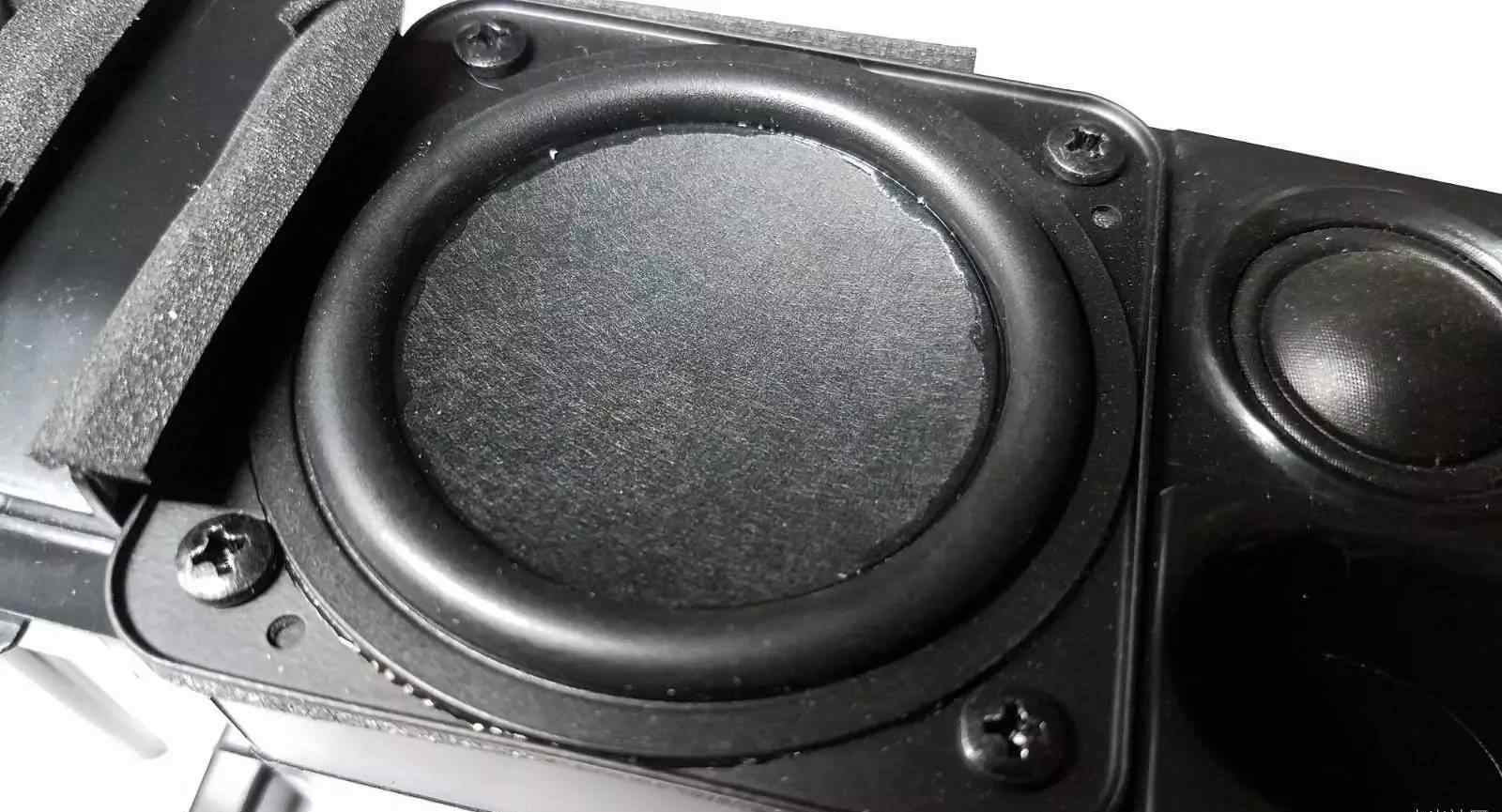

2.5英寸低音扬声器

阔叶浆和亚麻皮纤维制成的振膜兼具刚性和优异的内阻尼，高分子聚氨酯复合材料制成的折叠环使低音更加澎湃。

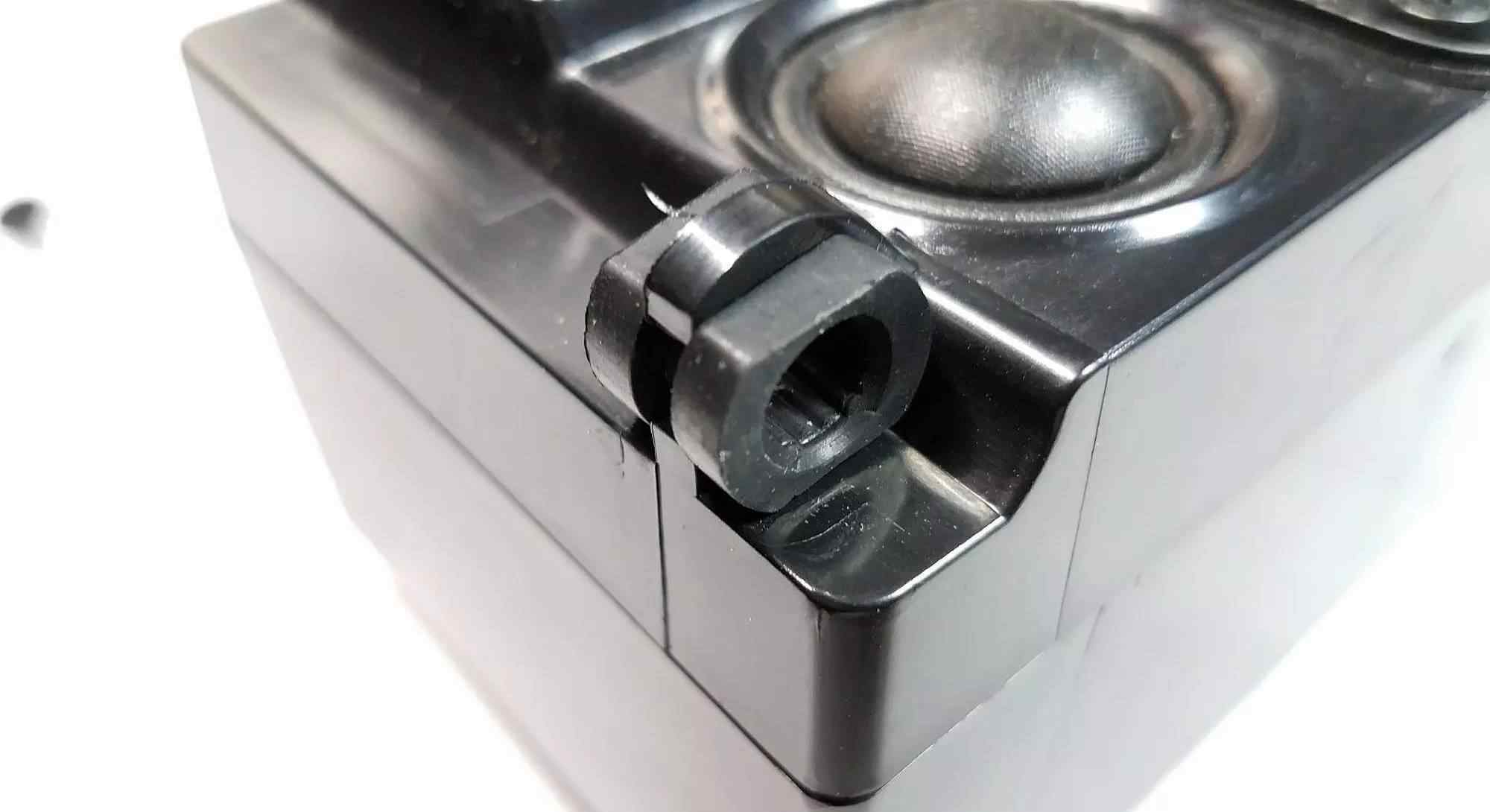

↑底部螺丝孔有厚橡胶垫

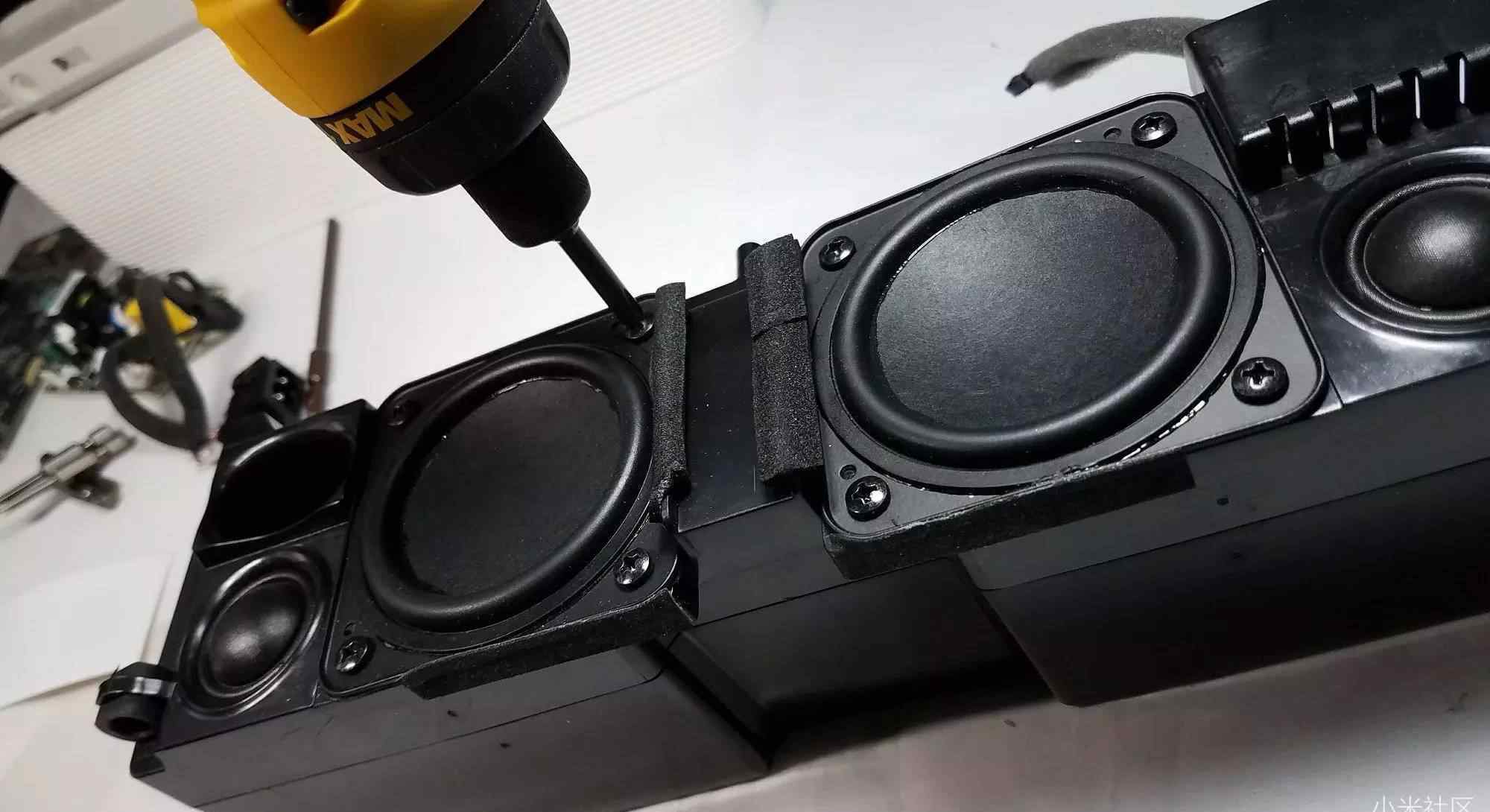

拆下喇叭螺钉

箱体背面

低音扬声器，10W

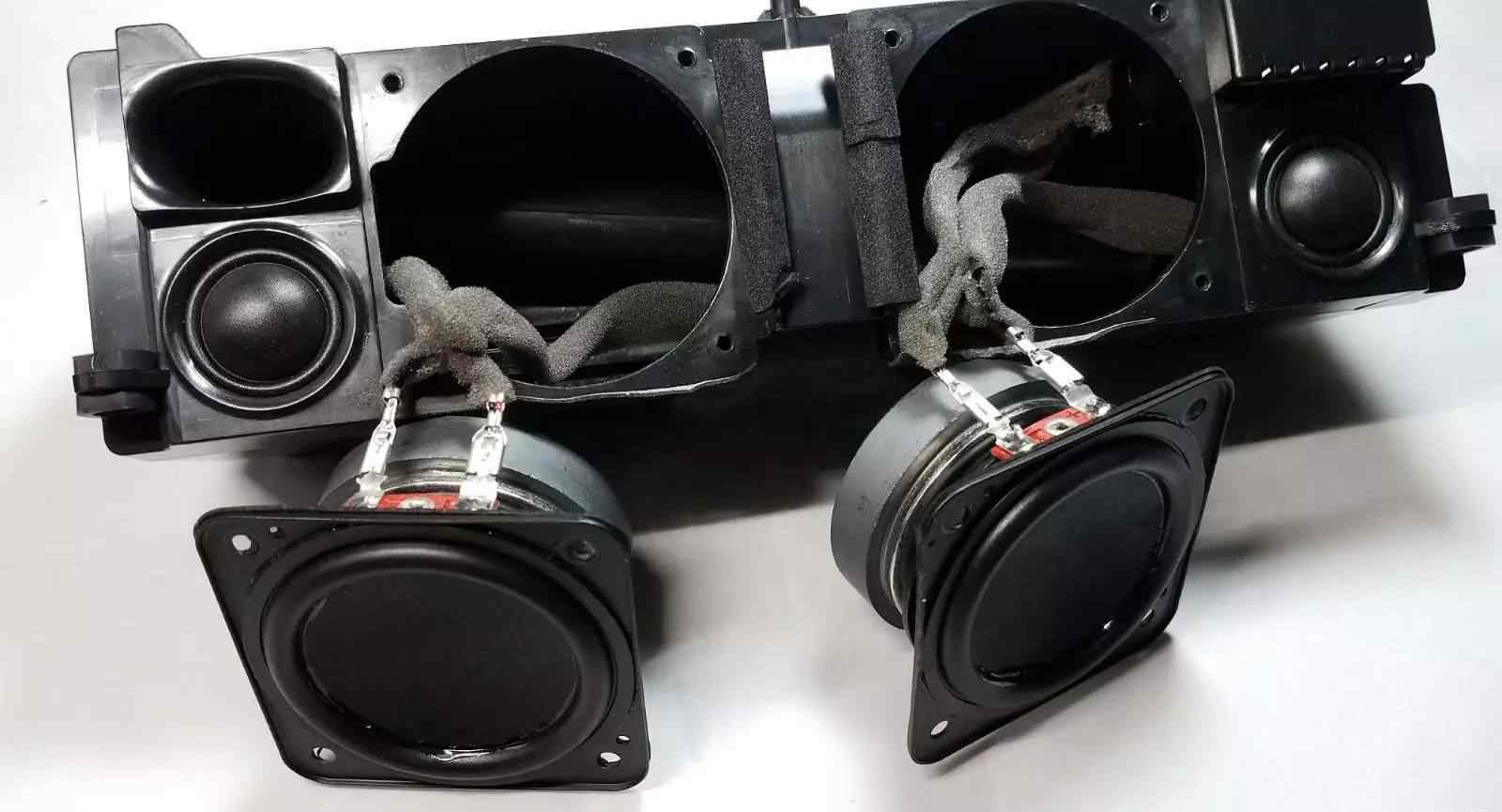

⊙喇叭接线，很粗

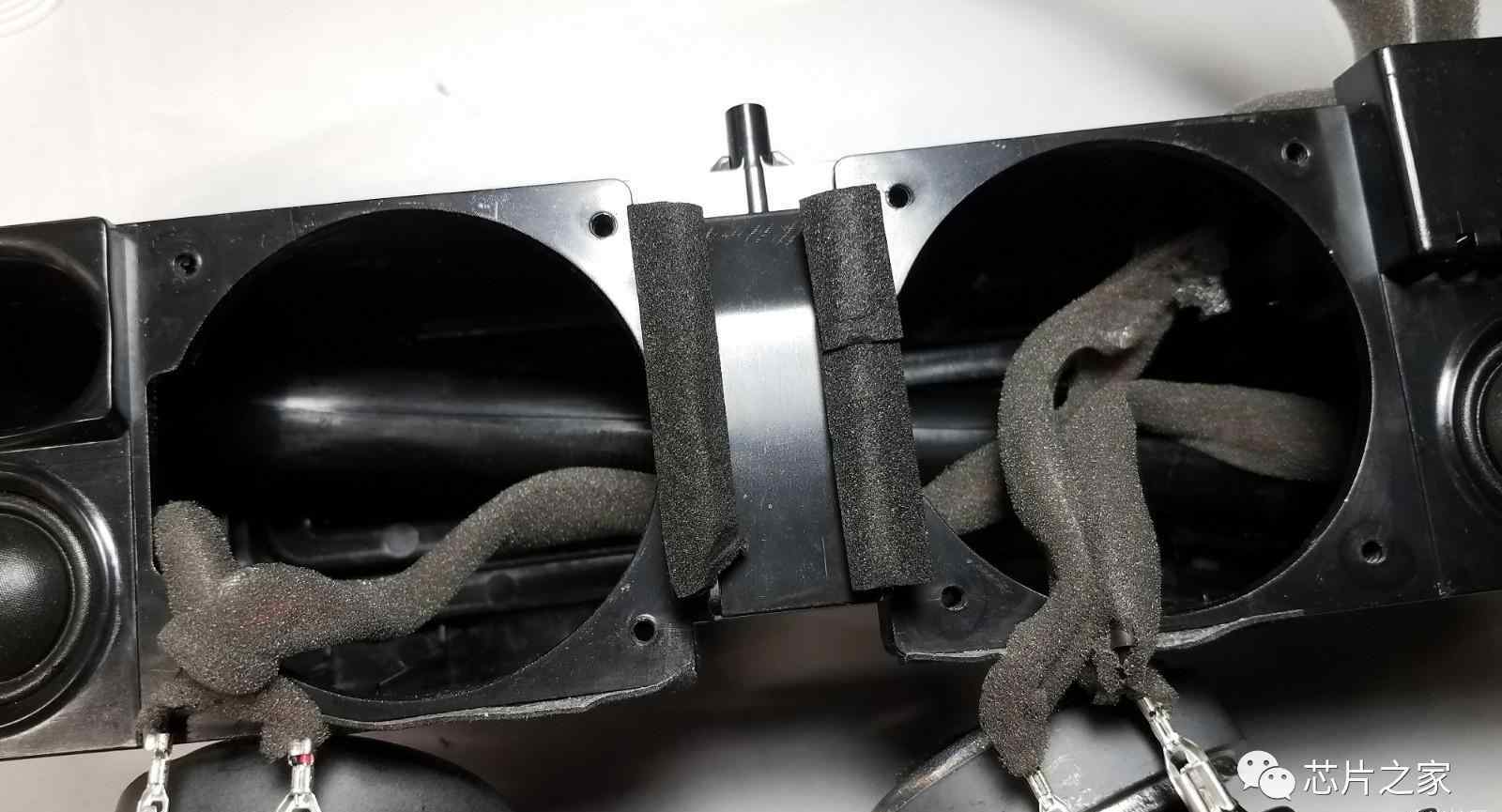

↓喇叭线用吸音棉包裹

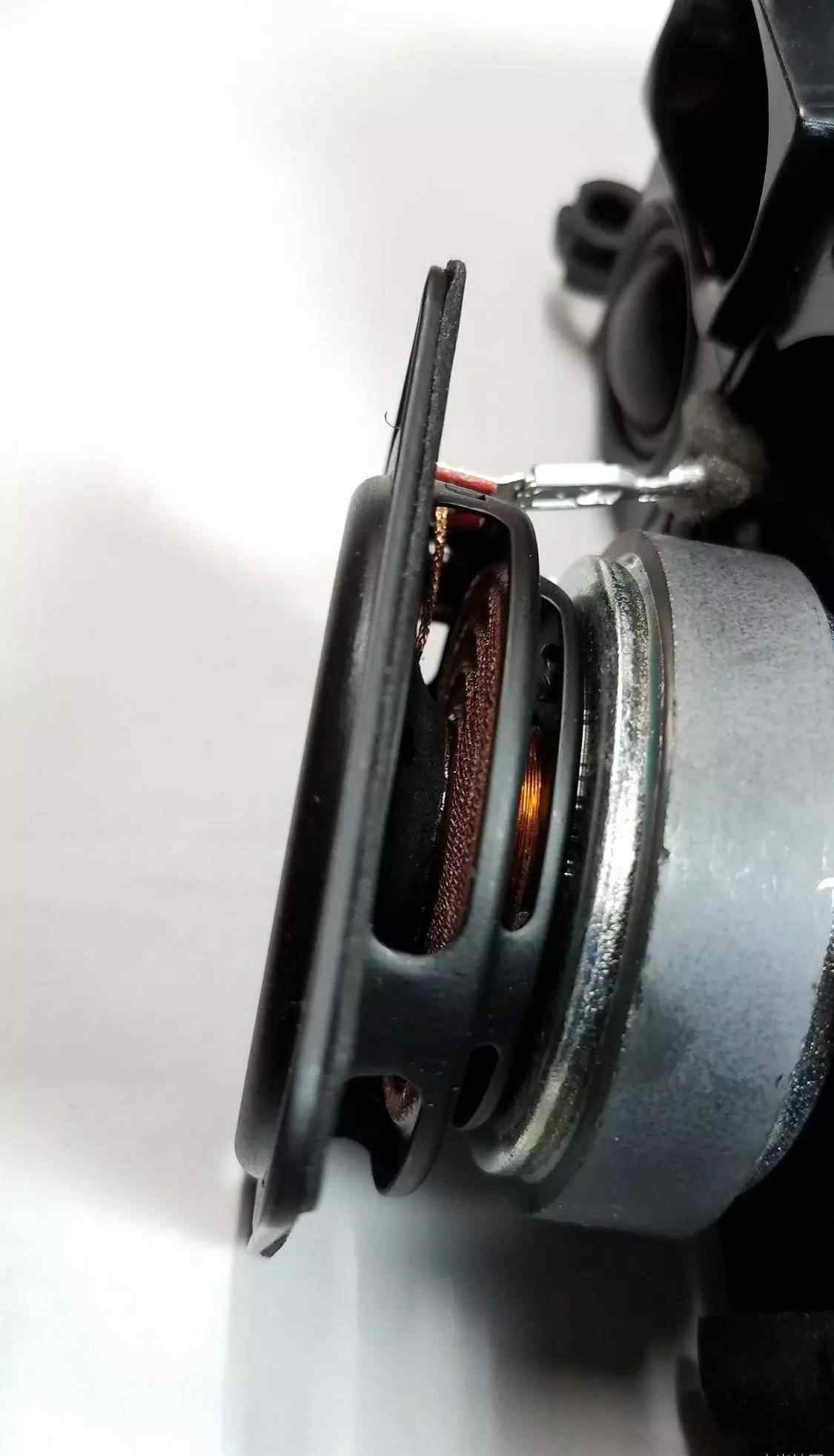

⊙喇叭锥体和线圈

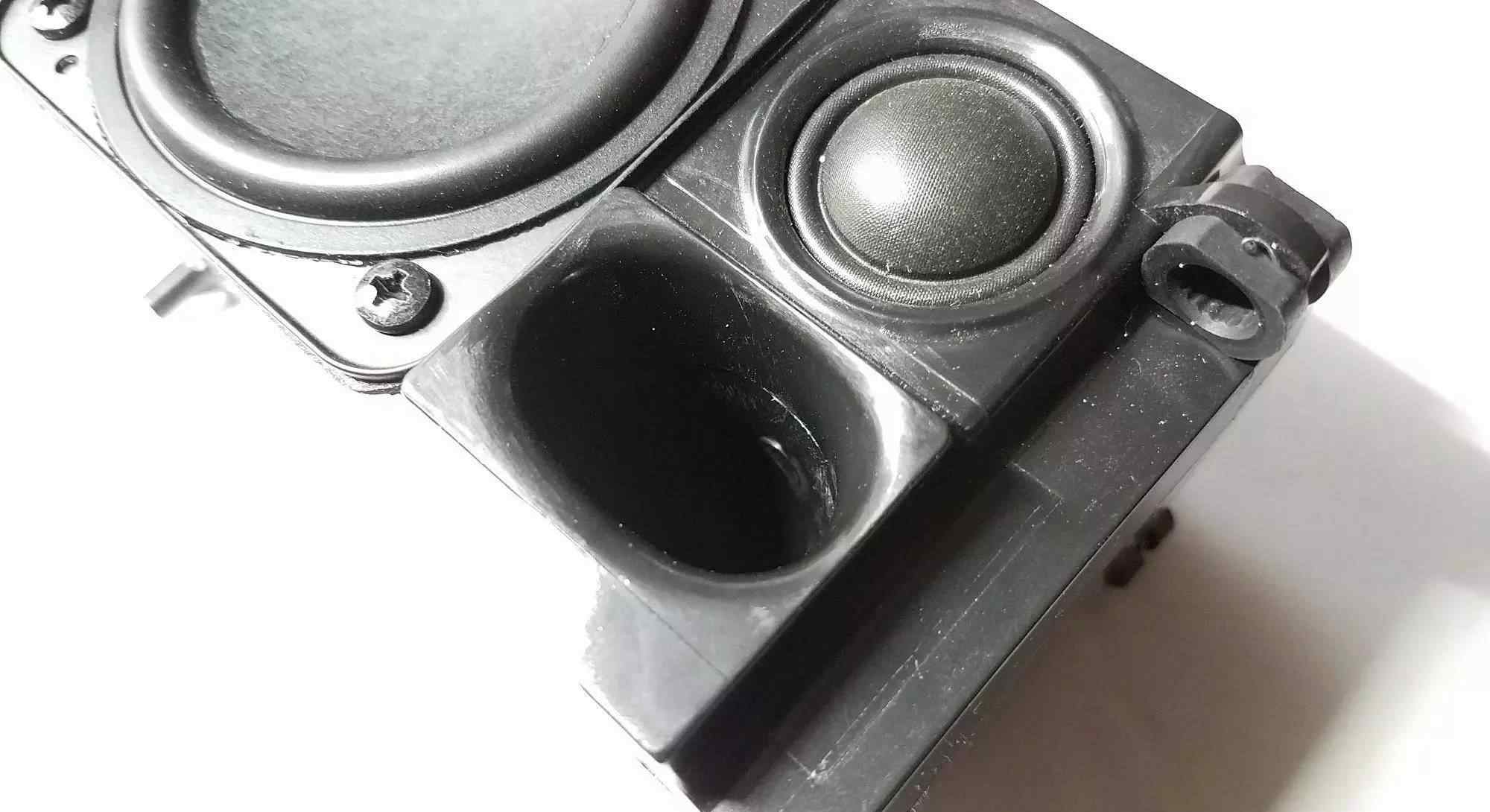

⊙翻转管

流体力学优化的低噪声反射逆变管技术，利用气流振动发声，进一步拓展低频潜水频率。

不及物动词控制部分

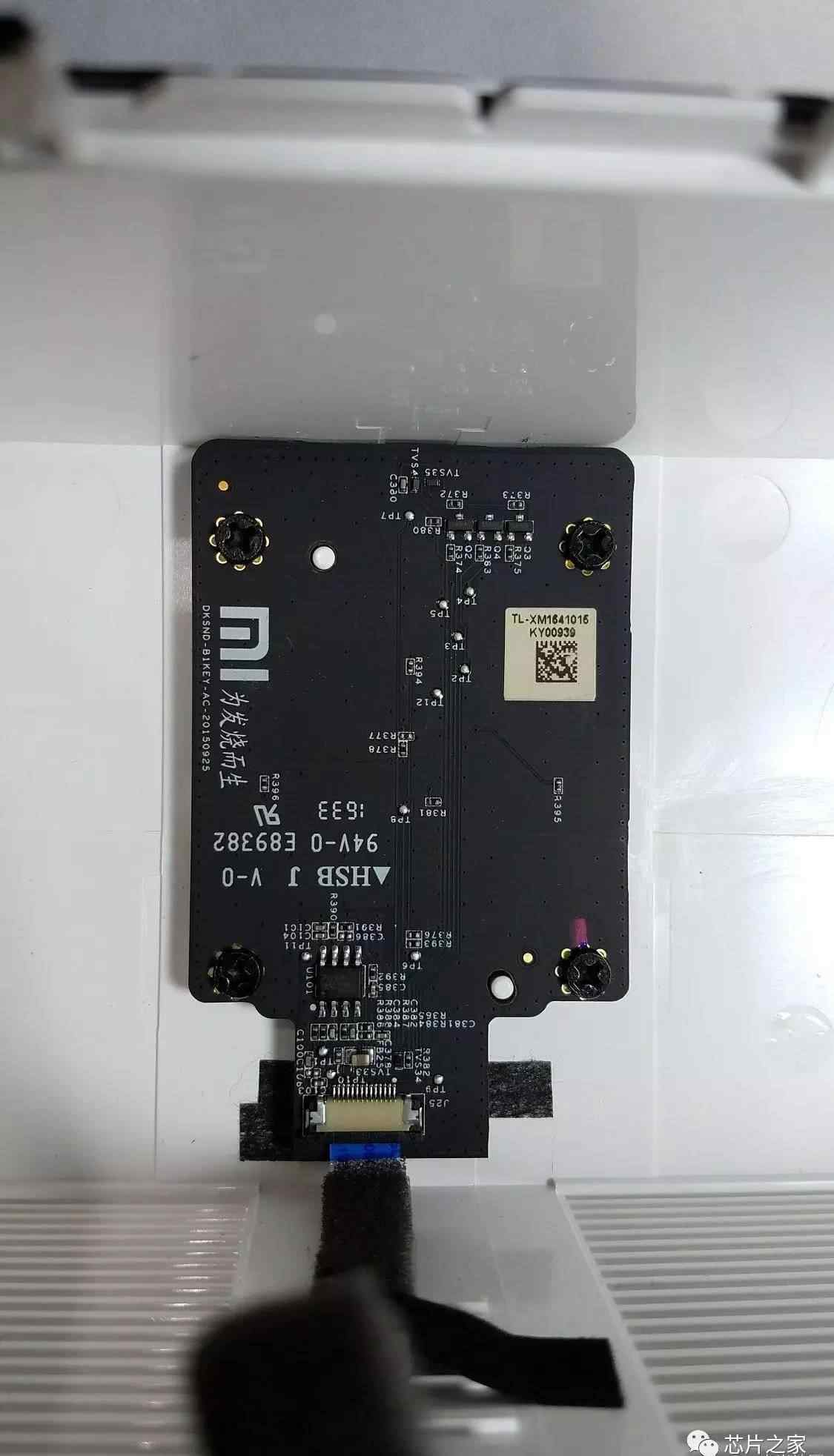

↓控制电路板用4个螺丝固定

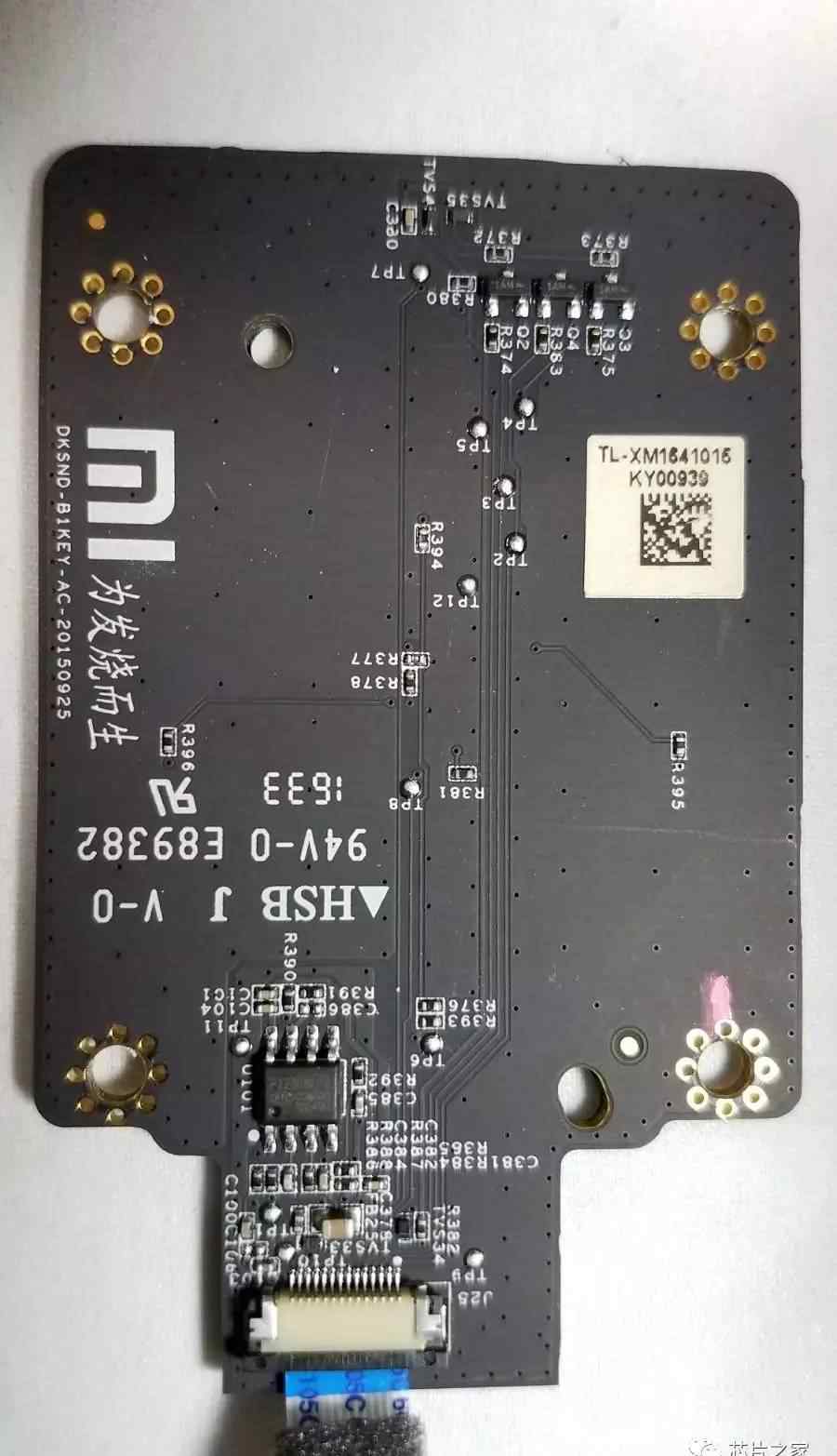

⊙控制电路板

PT2308L音频驱动器

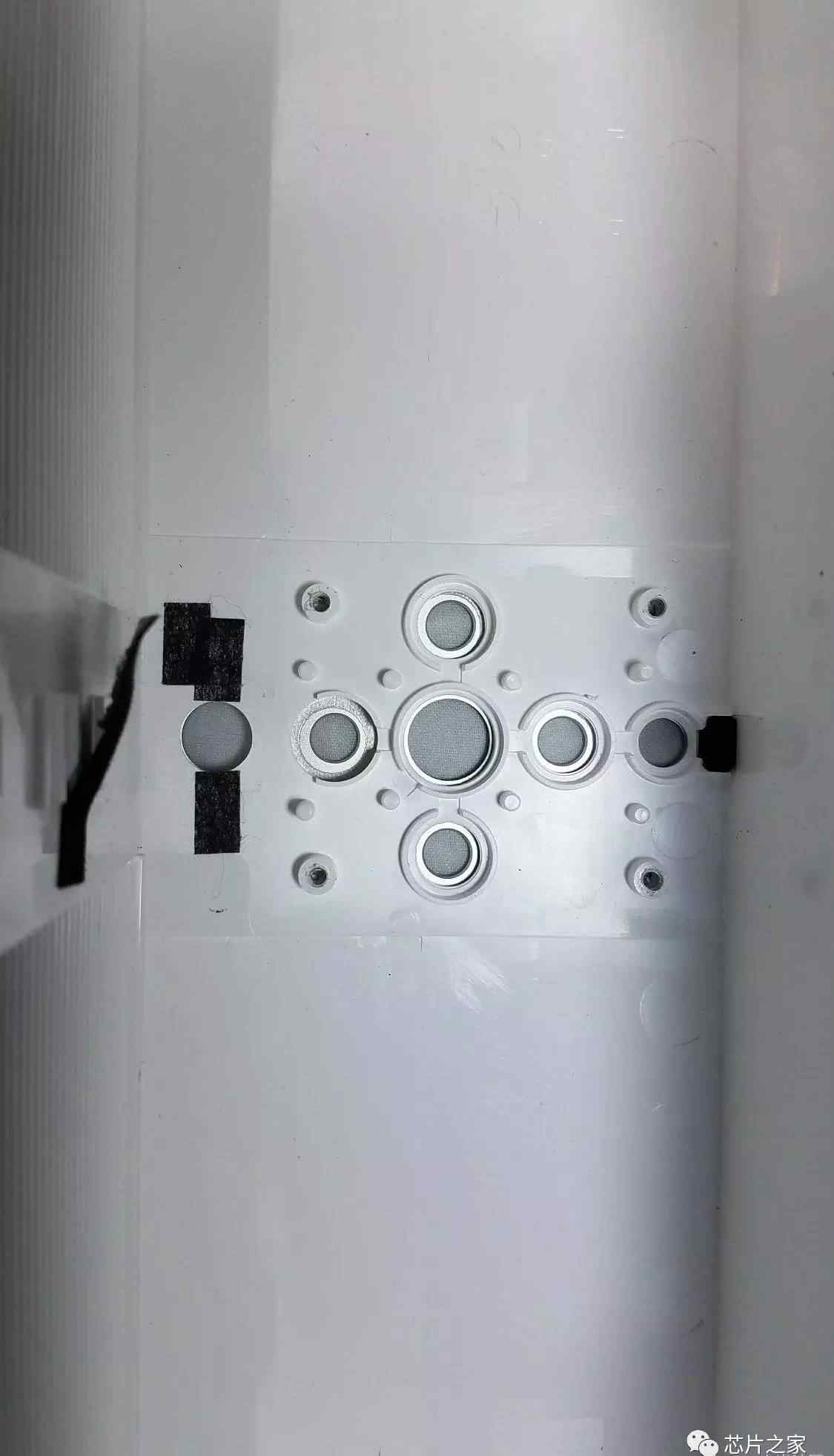

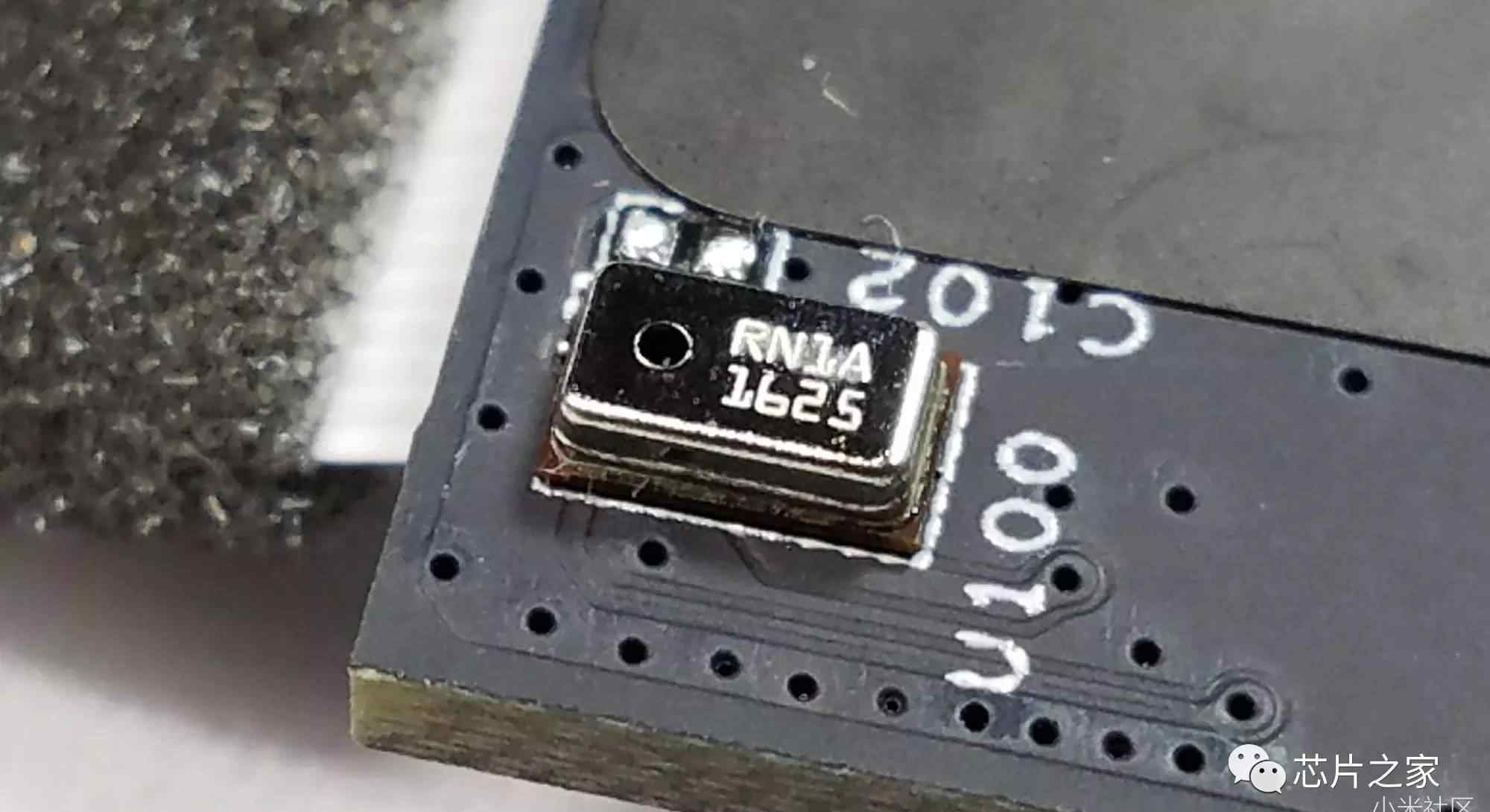

语音控制麦克风

⊙7按钮和发光二极管指示灯

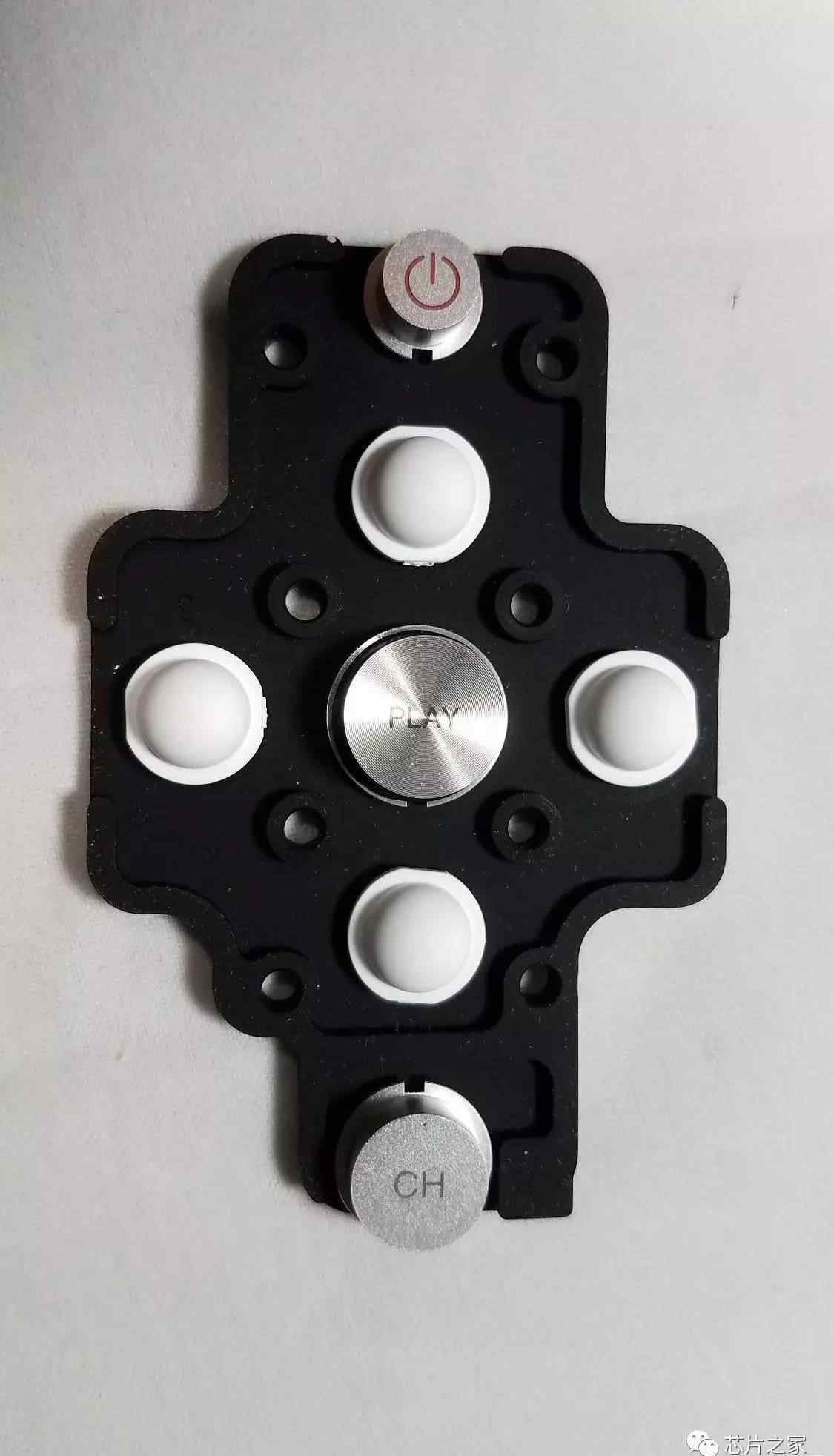

按钮

⊙钥匙开启

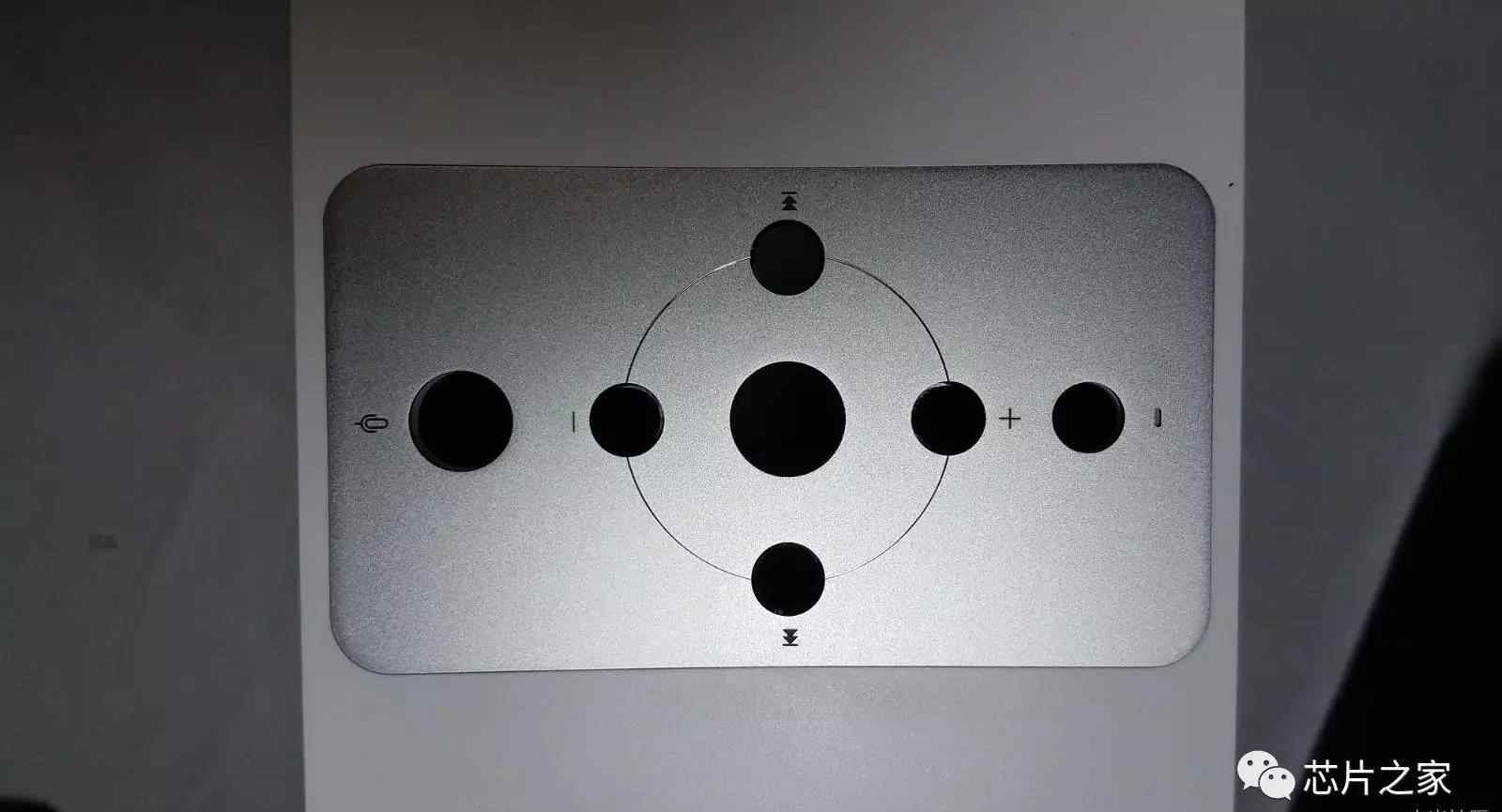

⊙顶部铝合金面板

cnc切割的开口可视为金属材料

⊙百叶窗防尘罩
