rhino 基础|RHINO来啦

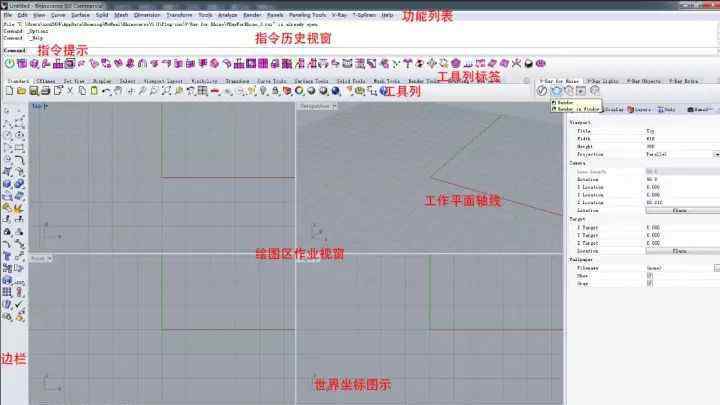

Rhino界面介绍

1.菜单栏执行命令、设置选项并打开帮助文件。

2.命令区域列出提示、输入命令并显示命令生成的信息。

3.命令历史窗口显示最近500行的命令历史消息。按F2键打开一个独立的命令历史窗口。

4.带标签的工具栏一个工具栏组可以包含一个或多个工具栏，每个工具栏上方有一个切换选项卡，浮动工具栏将形成自己的组。

5.侧边栏可以显示与所选工具栏标签链接的工具栏。

6.绘图区域显示一个打开的模型。您可以使用几个操作窗口来显示模型。四个操作窗口是默认的操作窗口布局。

7.操作窗口显示模型不同方向的视图，操作窗口中有网格、网格轴和世界轴图标。

8.状态栏显示鼠标标记的坐标、模型的单位、当前层和一些设置的切换按钮。

9.“面板”选项卡“面板”具有不同类型的设置，例如图层、对象内容、灯光和显示模式。

10.对象捕捉栏用于切换持久对象捕捉的工具栏。

对于刚从SU转来的同学来说，说实话，在犀牛里做方推拉拉是小菜一碟。用好gumball工具不太爽。

所见即所得。移动、旋转和缩放

拖动箭头，向箭头方向移动。

拖动田字格在相应的平面上移动。

拖动圆形箭头进行旋转和移动，以约束角度。

拖动方框放大一个轴，按住shift键放大整个轴。

按住Alt然后拖动直接复制，拖动时按ALT可以复制

按住Ctrl键拖动或旋转，改变操作轴本身的位置。选择单个面。

定量口香糖

您可以输入特定的数字

按住鼠标左键并拖动，输入要输入的特定数字

单击箭头/框，并输入数字“输入”

Alt、Ctrl和shift键仍然可用

窗口设置

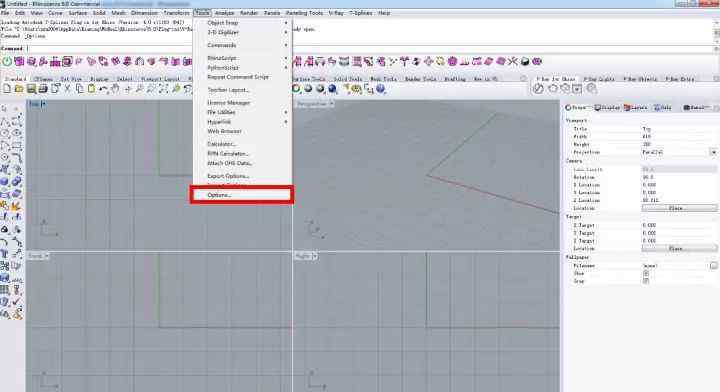

点击“工具”菜单下的“选项”，打开选项界面；

或者在命令栏中输入“选项”命令，打开选项界面。

Rhino几乎所有设置都设置在这里。

单击视图，显示模式，并选择要修改的视图模式。

蓝色表示已修改，显示方式可根据习惯或需要改为自己喜欢的界面类型。您可以通过点击下面的“恢复默认值”来恢复初始设置。

设置cad十字准线

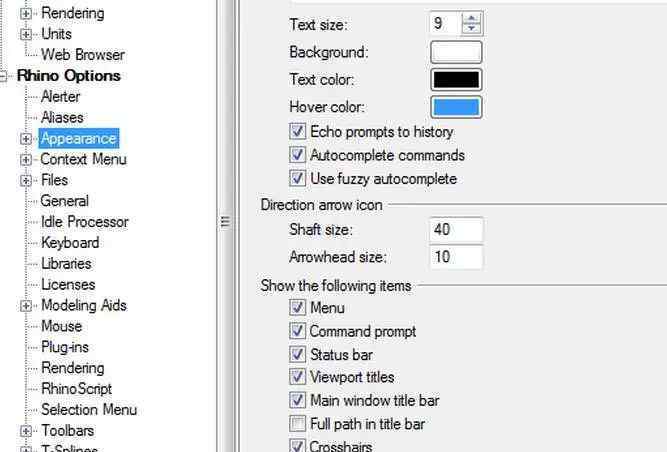

调出该对话框，查找外观鼠标中的设置。选择十字准线并重新打开Rhino。

导入cad快捷方式

工具栏

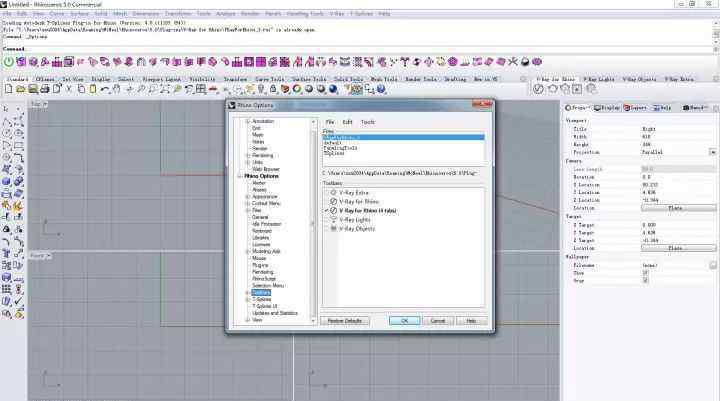

右键单击工具栏的白色部分空可调出所需的工具栏。

或者打开选项界面调出工具栏。

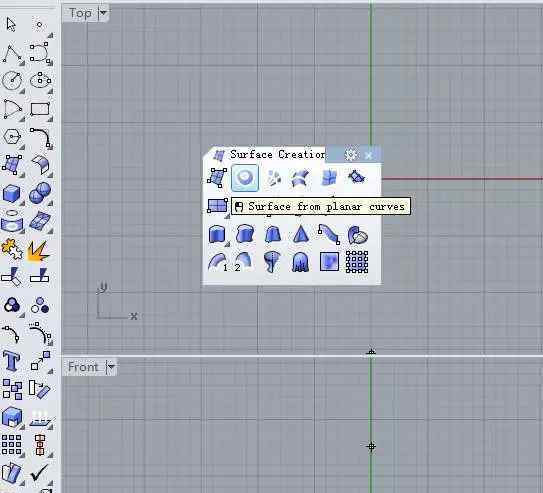

工具提示将鼠标箭头放在命令图标上一会儿，工具提示就会出现。

扩展工具栏在命令图标的右下角有一个小箭头，立面包含扩展工具。

绘图窗口

双击窗口名称切换窗口。

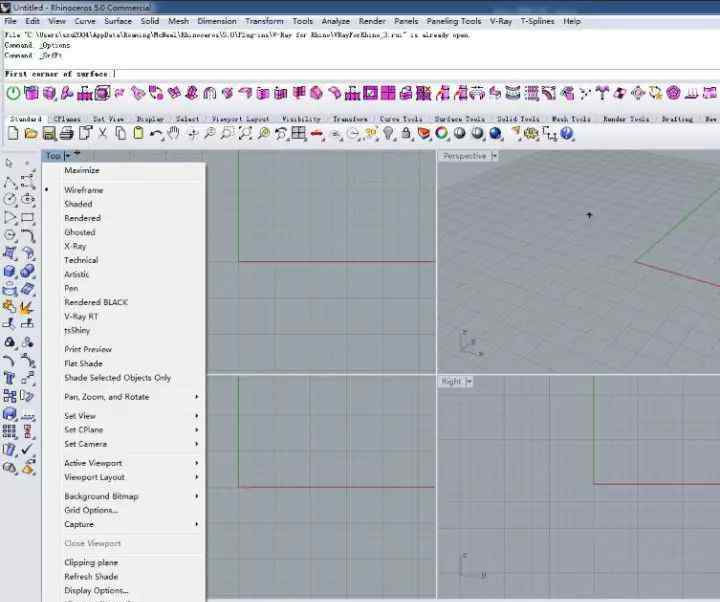

单击窗口名称右侧的下拉箭头，轻松设置窗口并更改显示模式。

选项设置

1.单元

最好在建立模型之初就设置好模型使用的公差，千万不要更改。

导入带有单位或公差设置的文件不会更改Rhino的单位或公差。如果导入的文件使用不同于Rhino的单位，将会弹出警告。

以下三项可作为选择公差的参考

犀牛可以使用任何单位系统和公差设定操作。预设单位为毫米，预设绝对公差为0.001毫米。您可以在模板文件中设置单位和公差。如果经常需要在不同的单元中构建模型，可以在不同的单元中构建几个模板文件。

一般Rhino适合在绝对公差在0.01到0.001左右的环境下工作，模型上小特征的“尺寸”为>:= 10 x绝对公差，模型的尺寸

使用小于0.0001的绝对公差可能会显著降低交点和圆角的计算速度。

另外，很多时候我们做2d破，甚至直线都可能破。这时可以通过调整绝对公差到很小来解决。至于显示精度，是小数位数，根据需要调整。

2.网格:

网格是在操作窗口的工作平面上交织的一组直线。工作平面是一个无限延伸的平面，网格只在设定的范围内显示。

网格设置“通过网格线、网格轴、世界轴图标”控制网格间距的可见性。

很多rhino建模新手，特别是导入cad的时候，喜欢直接在导入cad的位置开始建模，但是导入cad的位置总是离rhino原点无限远，网格线完全看不见。

注意，这不仅是习惯问题，也是用格子看刻度方便的问题。有时会因为模型比例与模板之间的差距过大而导致bug，比如显示断面，比如导入revit报告错误等莫名其妙的问题。

因此，建议建模应该在网格线范围内，对应于所选的模板比例，而不是取一个M模板来构建mm级模型，反之亦然。

此外，快捷键F7可以控制当前视图网格的显示和隐藏。

3.网格:

只有一个选项与显示模式相关。如果发现自己的面破了，不用担心。有可能这里的显示精度太低。抬高可以再试一次，但不代表调到最高水平就不会有断面。

这时候你可以选择把它们组合成实体，破碎的脸基本就没了。其实犀牛是天然的nurbs，但其实你在窗口看到的是nurbs变换出来的网格，这也是脸碎的原因。

4.注释:

尺寸、剖面线、线型。

Rhino很好用，因为它是一个二维三维的协同软件。二维绘图比cad好，三维建模准确快速。

然后这个选项下的三个控制我们的二维绘图。其实都很简单。用了这么多年的cad大家都知道是什么，就说几句吧。

尺寸的设置类似于cad，用空之间的缩放比例来控制同一尺寸样式在不同模板下的显示比例。

5.别名:

这是用来设置命令的快捷键的。可以选择直接导入cad的快捷设置txt文件，rhino中命令的快捷命令会与cad一致。比如pl是多线段，E是删除，等等。当然可以自己设置，就看你的爱好了。

6.工具栏:

为了保存操作面板的设置，建议每个人备份一个自己的。很多rhino用户都会有一种体验，就是rhino崩溃后，打开rhino界面就没了，只剩下一个命令输入框。这时可以恢复自己备份的rui文件，鼠标中键的设置也会保存在这里。

7.建模辅助:

推送设置、智能跟踪、光标提示、操作轴

推送设置:用于微调，类似于ps和ai的移动。

智能赛道:和cad一样，使用非常简单。我习惯于选择所有的功能。它可以在鼠标放在捕捉点上300毫秒后自动生成。经常方便找直线，平行线等等。

光标提示工具:实时显示当前操作命令的相关信息，如距离、位置、角度、命令介绍等，非常方便。但是我的专用电脑中毒会卡死，所以我一般没办法，只能关机。

操作轴:看一看会用到的东西，提几个注意事项。一种是记得查看视图，围绕操作轴旋转，让摄像头自动聚焦到你选择的物体上，方便调节窗口；另一个是是否选点，用来调整移动时是否能捕捉到操作轴。根据需要检查。

如果未选中视图绕操作轴旋转，您可能需要经常使用此命令。

添加对象锁。很多时候，模型大了，东西多了，对象锁和智能轨迹就会开始丢失，很容易干扰我们的建模。此时，在建模时按alt键可以用来在命令执行时关闭和打开对象锁和智能轨迹。

此外，alt键还有一个功能。当你框住对象时，你会发现对象已经被你的鼠标直接拖走了，选框不成功。此时，您可以按alt键直接框住并忽略窗口中的所有对象。

8.键盘:

设置键盘快捷键。

上面提到的F7开合网格显示就是其中之一。

常见的如:

F1:帮助

F3:属性

F6打开和关闭摄像机

F8正交

F9锁定

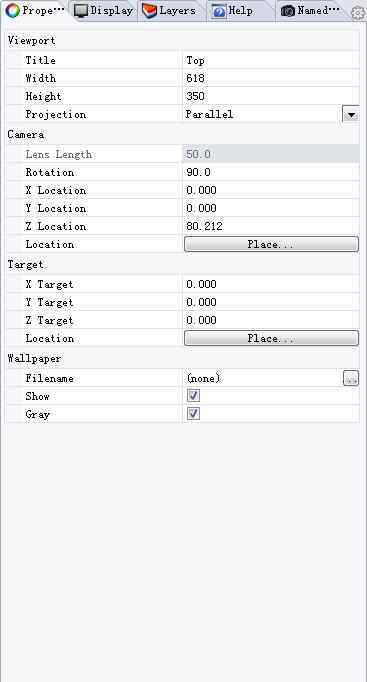

F6相机的设置，因为一个朋友问犀牛苏丽珂如何调整人类的视角。可惜rhino没有相关命令，但也不是不能调整，而且很简单。您只需要F6打开相机，在其他视图中进行调整，或者直接激活当前窗口，然后在属性中修改相机内存目标点的位置。
