美的电风扇 美的，美的不止是“风情”美的风扇全面评测（上）

前言：

中国第一台电风扇生产于1916年，已有100年的历史。现在随着经济的不断发展，空已经成为普通家庭的必备。但电风扇在过去一个世纪的发展也是日新月异，无论是外观还是功能，以至于空的色调依然无法取代电风扇的地位。特别是家中有老人、小孩或孕妇的情况下，不宜长时间使用空调，而电风扇可以带来清新自然的凉爽感。另外电风扇的能耗远高于空。两者共存、功能互补可能更适合市场需求。美的作为中国最大的电风扇生产品牌，年产电风扇3500万台，占据国内市场40%以上。今年推出了一系列新产品，今天，我们将为您带来全新的FS40-15CR变频电风扇。我要感谢智能帮助和制造商的产品支持。

一、产品开箱：

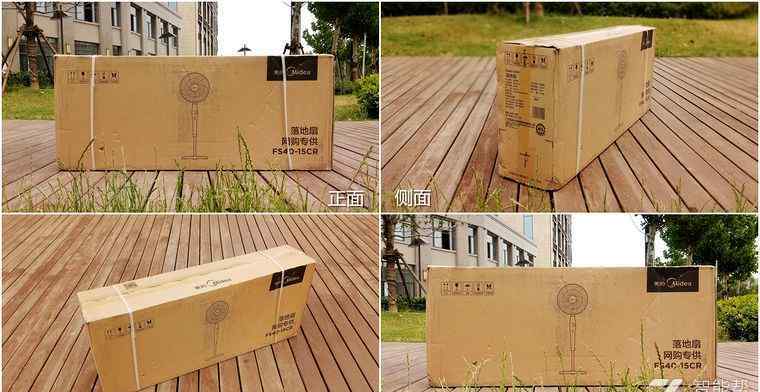

美的FS40-15CR变频风机采用传统瓦楞纸箱包装，包装尺寸为1122*237*470，毛重10.8KG，两侧的包装带既保证了产品在运输过程中的安全性，又方便运输。没有这两条包装带，这么大的包装真不知道怎么搬到楼上去。

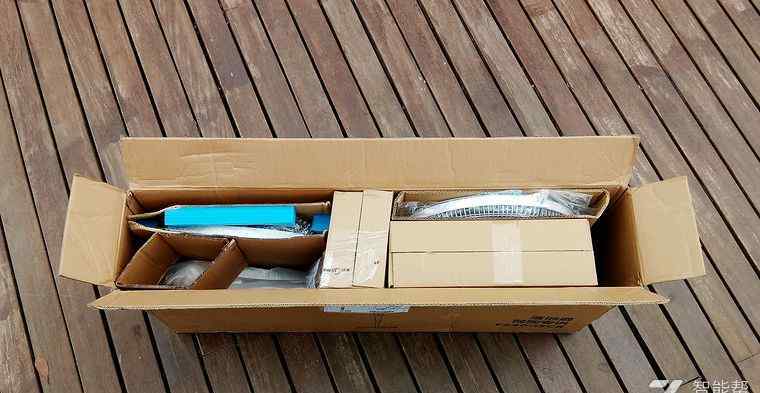

打开包装，可以看到内部分成几个小分区，每个分区都有一个独立的包装，里面放着风扇配件。有了这样的安全保护，您可以放心运输过程中对产品造成的损坏。

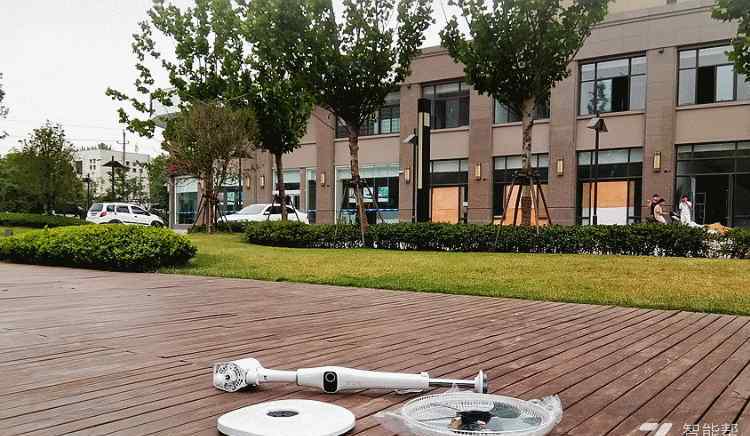

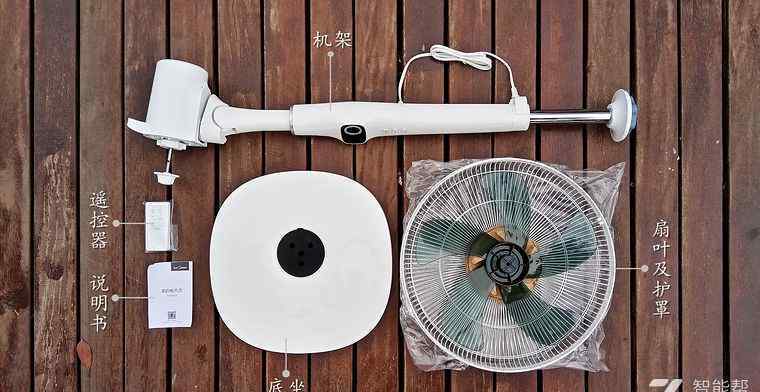

美的FS40-15CR变频风扇的全家福，包括框架、底座、风扇叶片、护罩、遥控器和操作说明。

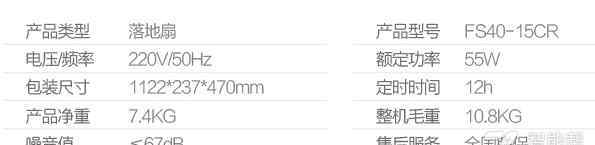

具体风扇参数如下:

二、产品组装：

美的FS40-15CR变频风扇是落地式电风扇。为了便于包装，所有部件都是单独包装的，所以所有部件都要在使用前安装好。组装过程比较简单，需要注意几个细节。除了用螺丝刀固定护罩，整个组装过程不需要其他工具。

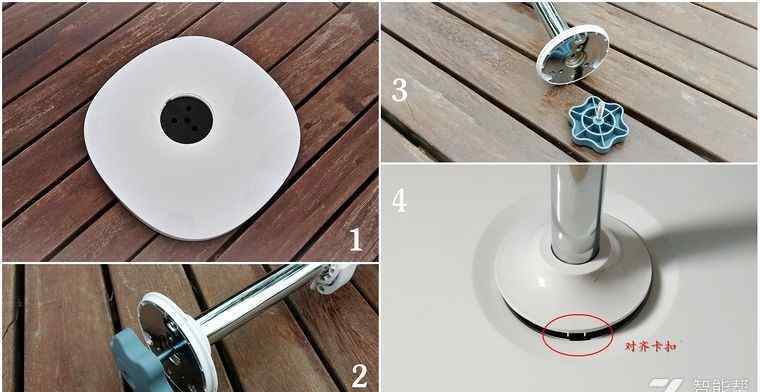

机架和底座的安装:

底座中心有四个开口，底座周边有三个辅助固定螺孔，这里只能用中心孔。框架底部有一个旋钮螺母，安装前应拆除。将框架安装在底座上时，注意对准底座与框架连接处的夹紧位置，然后从底座底部将旋钮螺母锁定在框架上。

安装护罩和风扇叶片

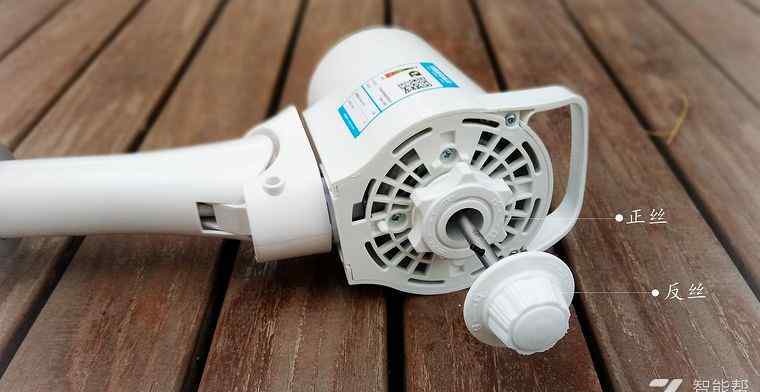

1.风扇底部固定后，只安装前后护罩和风扇叶片。安装前，拆下风扇电机轴上的两个固定螺母。这里要注意最外面的螺母是倒置的，只能顺时针旋转才能拆下。这里要知道风扇的旋转方向是顺时针的，扇叶只是在旋转过程中与螺母形成反作用力，这样扇叶会越转越紧，不会从电机轴上脱落。

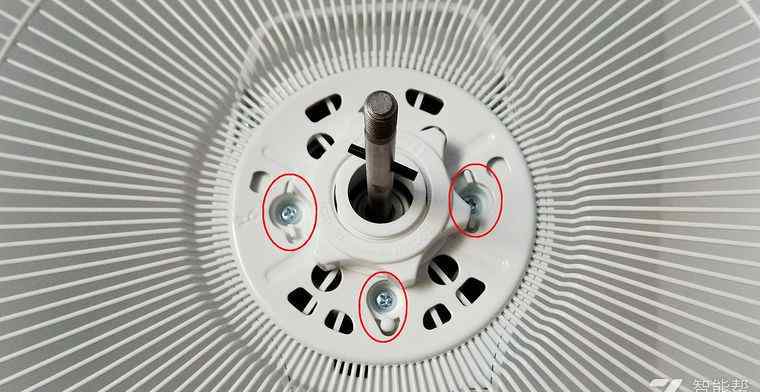

2.拆下两个螺母后，可以先安装后护罩。安装时注意防护罩和机身之间的几个界限，如图。比较后，拧紧螺母，完成后盖的安装。

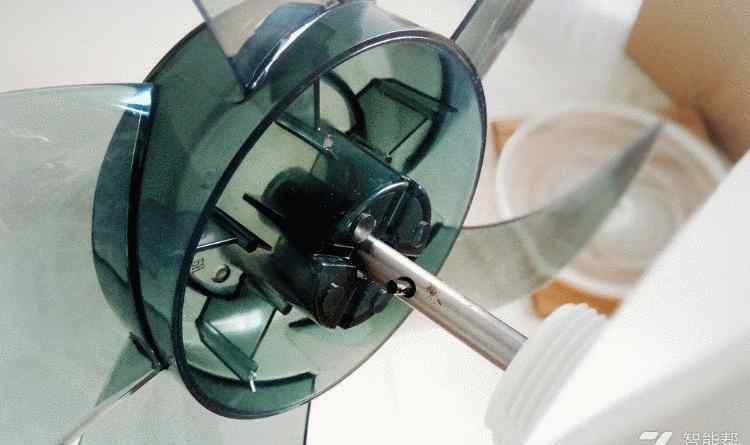

3.接下来，安装风扇叶片。风扇叶片和电机轴之间的配合是通过电机轴上的穿孔销和风扇叶片的十字槽之间的配合来实现的。安装时，注意将销钉放在扇叶的凹槽内，然后逆时针拧紧香味锁紧螺母。这样扇叶就会听话，跟着电机转。

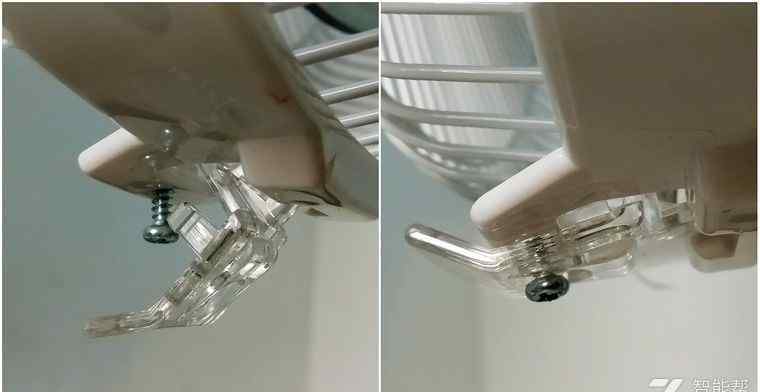

4.前罩的安装只需注意网盖上的卡扣与后罩对齐，均匀分布的卡扣压入后罩即可。最后，用螺丝刀取下网罩下的固定螺丝，向下压网，然后固定螺丝，完成所有安装。

三、内部电路：

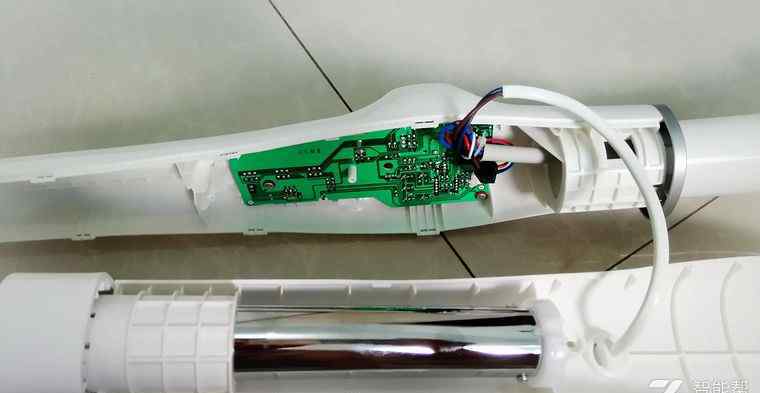

美的FS40-15CR变频风机的控制电路主要由控制板、电源板和电机组成。控制板接收外部控制指令，经单片机处理后发送给电源板。电源板根据接收到的信号控制电机。拆开机架就能看到风扇的控制面板。

美的FS40-15CR变频风扇控制板采用单层PCB，一面绿色，一面白色，背面绿色主要用于电路连接，白色面用于元器件。线路板背面还有一个集成芯片，型号是MC96F8208SDBN，品牌是ABOV现代。MC96F8208SDBN是一款多功能、通用、51核FLASH微控制器。mc96f8208sdbn作为控制面板的控制中心，不仅是电网风机功能模式的程序存储芯片，还接收外部控制信号。同时转换成电源板识别的数据信号，传输到电源板。

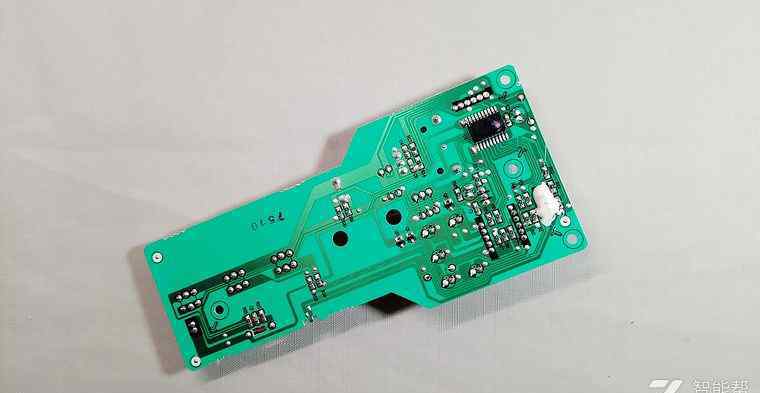

▲控制面板背面

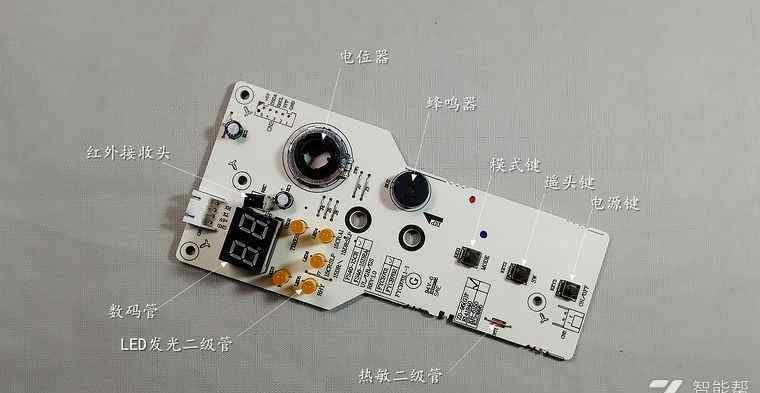

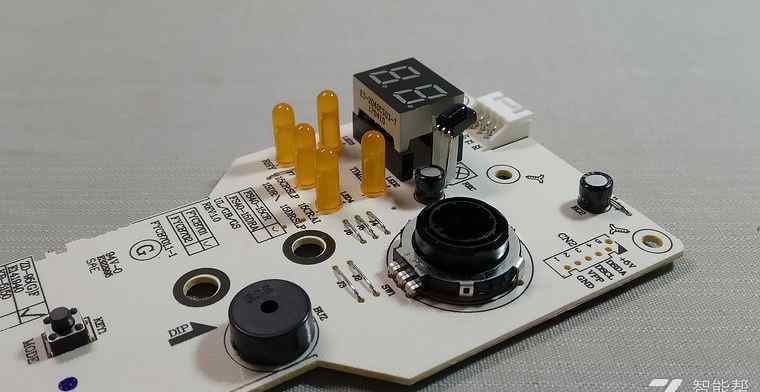

▲控制面板前部

控制板的组件表面有3个按键，5个LED灯，2位数码管，红外接收器，电位器，蜂鸣器，2个电容，1个热敏二极管。整个电路板外围元器件少，说明集成度比较高。每个组件的功能如图所示。电位器主要用于风速调节和定时时间选择，五个LED发光二极管指示风扇的四种风速模式和定时功能。热二极管的功能应该是在自动模式下检测风扇的环境温度。

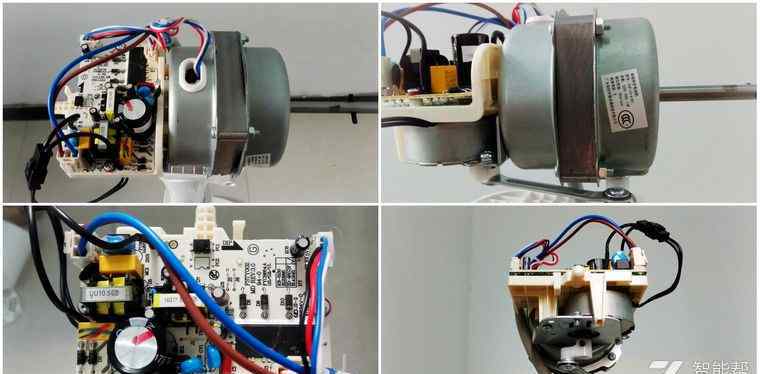

风扇的电源板位于电机罩内，电源板上的主控芯片为SM5753DL，无法在网上搜索相关数据，应该是美的定制的SC公司的单元机控制芯片。对于外围电路，主要包括开关电源电路、同步电机和主电机电源以及5V控制电源。从电机的符号可以看出，主电机是单相异步电机，因此应该使用脉冲信号PWM来控制工频的变化，以完成风机的调速。用于摇头的同步电机在风扇中很常见，这里不再详细描述。
