1.智能电机保护控制器功能介绍

保护功能:短路保护、堵转保护、定时限过载保护、反时限过载保护、相电流不平衡保护、断相保护、欠压保护、过压保护、接地/漏电保护、长启动时间保护、自启动、联锁和te时间保护

监控和测量:电机运行参数和历史数据、运行过程数据、显示全功率的电气参数、开关输入状态和继电器输出状态、事件记录信息和维护记录

通讯:RS485/232通讯接口，Modbus-RTU通讯协议，波特率:2400~19200bps半双工，带通讯收发指示的液晶面板，背面带通讯收发指示的LED灯

保护和控制:智能电机保护控制器为低压电机提供保护、控制、测量和分析解决方案。

短路保护:智能电机保护控制器为相间短路引起的电机提供过流保护。保护由独立的过流元件组成，每个元件都可以独立启动，动作时限可根据现场具体情况设定。

闭锁保护:保护由电机运行过程中的过热元件提供，保护通过自动识别电机启动过程中电流的变化来提供，为启动时间长、无闭锁时间的电机提供快速保护。如果电机启动过程中电流下降不明显，导致堵转保护启动，过载保护还可以识别堵转状态，提供保护。

过载保护:热容量达到100%时，过载保护跳闸。热容量充分考虑了正负序电流产生的综合热效应，真实有效电流的检测保证了对谐波热效应的正确响应。保护元件提供定时限和反时限的过载保护，满足不同领域的需要。

相电流不平衡保护:智能电机保护控制器监测电机相电流不平衡的比例，如果相电流不平衡大于报警值并持续5秒以上，则报警；如果相电流不平衡大于跳闸值并持续5秒以上，将发出跳闸。

欠压保护:对于电压敏感负载，压降会增加吸入电流，可能导致电机内部危险过热。当电压降至预设的电压设定值时，经过预设的延时后，欠压保护会发出报警或跳闸命令。

过压保护:当电机恒负载运行时，过压会引起电流下降。但是铁损和铜耗的增加会导致电机发热。在这种情况下，电流过载继电器将不工作，也不能提供适当的保护。因此，在持续过压的情况下，该过压元件将为电机提供保护。

接地/漏电保护:接地故障值以电流互感器一次值的百分比测量。基于零序CT方案的接地电流检测。为了防止瞬时涌入电流引起的误报警，可以在该功能中设置时间延迟。该保护功能提供接地故障报警或故障跳闸，接地报警可以为绝缘损坏提供一种预警。

长启动时间保护:该装置自动识别电机的启动过程，如果电机未能在规定的启动时间内完成启动，将采取保护措施。

欠压自动重启:当此功能启用时，电机将在瞬时断电后开始计时。如果在低压保护动作后，在设定的自启动时间之前，电压恢复到额定电压的90%以上，则发出电机关闭命令。

启动控制功能:智能电机保护控制器可应用于以下启动模式

开关量输入:电机保护装置提供8路开关量输入

继电器输出:可扩展至5个继电器输出

功能框图:测量、监控和测量总电量的参数可以显示在液晶面板上

模拟输出:向输出对象传输一路DC4~20mA内部有源输出，可选输出负载为500欧姆

显示按钮:液晶显示器和背光用于查询数据、设置保护设定值、电机启动/停止运行和返回保护。

2.安克瑞电机保护器制造商概述

ARD2系列智能电机保护器，采用单片机技术，具有抗干扰能力强、运行稳定可靠、数字化、智能化、网络化等特点。保护器保护电机在运行过程中不超时启动、过载、断相、不平衡、欠载、接地/漏电、闭锁、短路和外部故障，并配有SOE故障时间累计功能，方便县级维修人员查找原因。它们有RS485远程通信接口和DCC

2.1 Ankerui ARD2系列电机保护器制造商

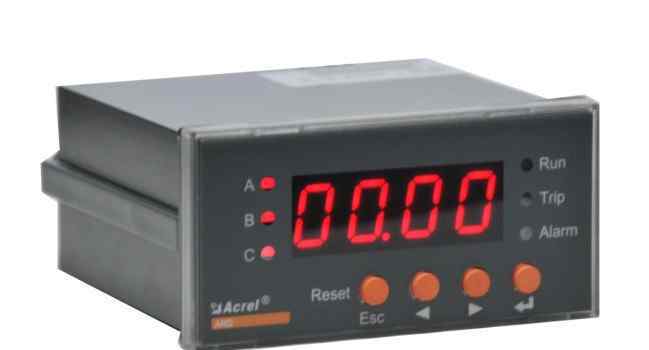

ARD2集成电机保护器

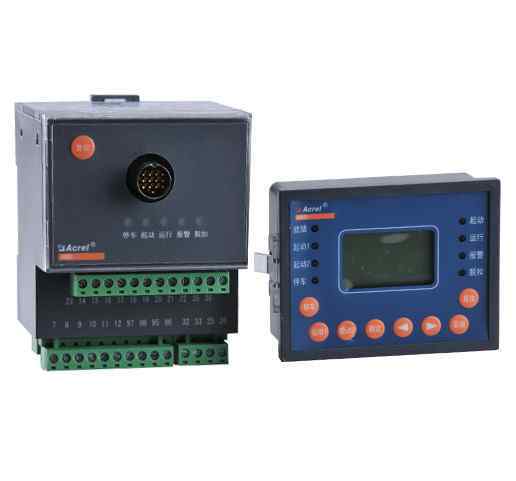

ARD2F分体式电机保护器

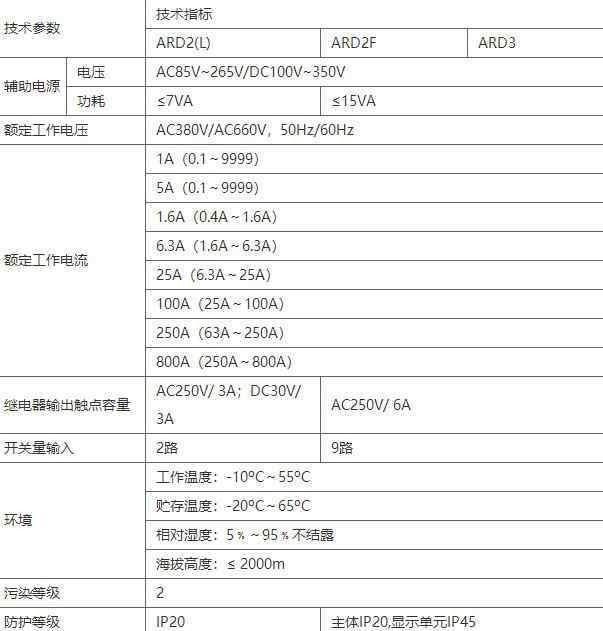

2.2电动机保护器制造商的技术参数:

3.电机保护器制造商的保护功能

闭锁保护:若因负荷过大或机械原因造成电机轴卡死，故障未及时解决，电机过热，绝缘降低，电机烧毁。堵转保护适用于电机启动故障的保护。

过流保护:不正确的启动和过大的负载转矩往往会导致电机过流过大。一般当电动机的线电流为其额定电流的1.5-6倍时，保护器进行反时限过流保护，过流保护时间一般为几秒钟。

断相保护:电机正常运行时，保护器可根据三相电流的不同自动检测，进行断相动作保护。

三相电流不平衡保护:当三相电流断开，电机严重不平衡时，如果不平衡率达到保护整定，保护器按设定要求保护，并发出停机或报警，保证电机运行。

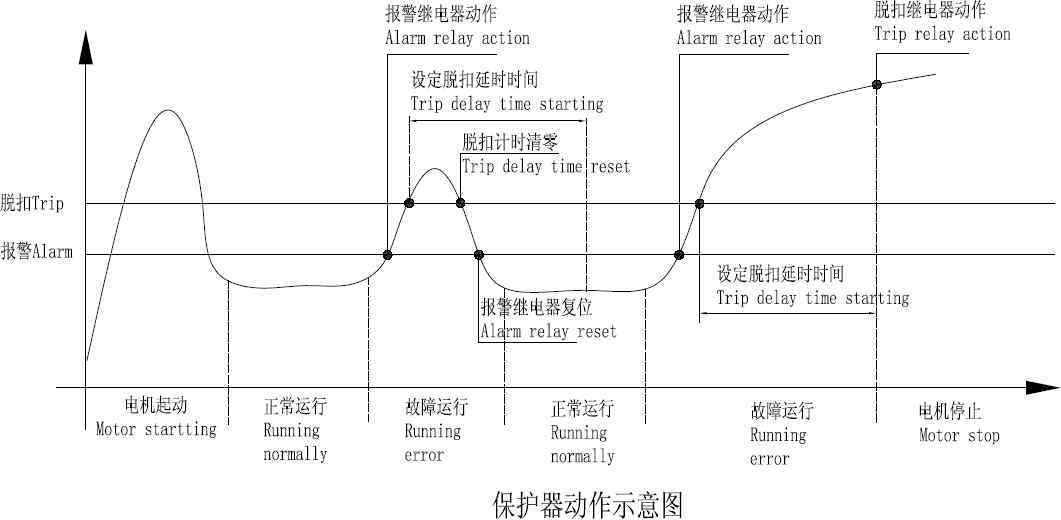

过载保护:当保护器监测到电动机在过载情况下的过载运行时，保护器应在设定的报警或跳闸时间内发出报警或跳闸信号。

欠压保护:在某些应用中，当电压降至额定电压以下时，要求自动切断电源，停止工作。这种保护就变成了欠压保护。

锁死保护:若因负荷过大或机械原因造成电机轴卡死，故障未及时解决，则电机过热，绝缘降低，电机烧毁。

漏电接地保护:对于中性点绝缘或小电流接地系统，当零序电抗器检测到的零序电流超过设定值时，漏电保护将动作。

4.电机保护器制造商的选择原则

在工业系统中，电机保护器根据其结构形式分为两种:集成式和分体式。前者是一个独立的整体，适合固定柜安装。比如改造旧开关柜和XMP1柜，保护器可以直接固定在安装面板上，芯线可以穿过出线电缆。后者因为变压器部分和显示部分分为两部分，可以在一定范围内任意放置，所以非常适合新XMP3系列抽屉式开关柜的安装。
