挥发有机物VOC气体传感器 工业源挥发性有机物VOC排放在线监测系统解决方案

产品背景

随着经济的快速发展，污染源的种类越来越多，尤其是化工区、工业集中区和周边环境。污染模式和生态破坏类型日益复杂，环境污染负荷逐渐增加，环境污染事故时有发生。与此同时，随着公众环境意识的逐渐增强，各种环境污染投诉和纠纷也越来越频繁，因此环境监测的种类和要求也越来越高。

“十二五”期间，政府大力建设以空气体环境监测、水质监测、污染源监测为重点的全国环境监测网络，形成了我国环境监测的基本框架。十三五规划纲要明确提出“提高环境质量是核心”。从环保部倡导的“气、水、土三大运动”的初步效果来看，下一步改善环境质量的工作是对现有的处理设施和手段进行测试。三个领域治理效果的检验取决于全面有效的环境监测网络。

国务院发布的《关于生态环境监测网络建设方案的通知》提出了建设的主要目标:到2020年，全国生态环境监测网络基本实现环境质量、重点污染源和生态状况监测全覆盖，各级各类监测数据系统互联共享。监测、预测、预警、信息化和保障水平将显著提高。监测与监管将协调联动，初步建立陆海一体、天地一体、上下协调、信息共享的生态环境监测网络。

据调查，大多数企业都有简单的处理技术，即生产车间生产过程中产生的VOCs污染物通过管道集气罩收集，经活性炭吸附装置处理后排放。然而，公园内存在有组织排放超标和无组织排放的问题。为了督促企业改进生产工艺和处理设备，减少无组织排放，建议园区部署网格化区域监控系统。

系统部署可以提高各工业园区准确定位污染源的能力，快速直观地分析污染源周围的相关信息。通过整合各种地理信息资源和环保业务资源，建立统一的环境信息资源数据库，空之间的数据可以与动态监测数据、动态监管数据、政策法规数据等业务数据无缝连接。为管理者提供直观、高效、便捷的管理手段，提高环保业务的管理能力和综合管理分析的决策能力。同时根据不同的业务应用，横向划分数据，通过不同层次的应用人员，纵向划分数据，以明确信息的脉络，便于数据管理。

产品介绍

毕叶李倩抽气式挥发性有机化合物在线监测仪是一种防爆仪器，采用抽气式采样方式，通过微型气泵将外界气体引入挥发性有机化合物传感器进行检测。整个系统由气态污染物VOCs浓度监测、无线传输和数据采集三个子系统组成。它结构简单、报警及时、动态范围广、实时性强、组网灵活、运行成本低。系统采用模块化结构，便于组合，可根据用户实际需求进行集成安装。适用于厂界监控，可实现工作环境高浓度VOC安全报警。

产品原理

PID是一种光电离检测器，主要用于检测浓度为1ppb-15000ppm的低浓度挥发性有机化合物等有毒气体。PID是一种灵敏度高、应用广泛的检测器。

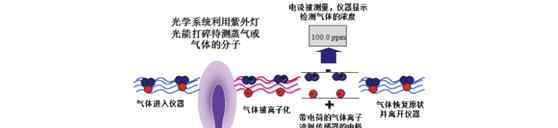

PID利用紫外灯光源将有机分子电离成正负离子，探测器可以探测到。探测器捕获电离气体的正电荷和负电荷，并将它们转换成电流信号，以测量气体浓度。当被测气体吸收高能紫外光时，气体分子被紫外光激发，暂时失去电子，变成带正电荷的离子。气体离子在检测器的电极上被检测后，迅速与电子结合，重新结合原来的气体和蒸汽分子。PID是一种非破坏性的检测器，不会“燃烧”或永久改变被检测气体分子，PID检测到的气体仍然可以收集起来进一步测定。

理论上所有的化学物质都可以电离，但是电离所需的能量不同。能够转移电子并电离化合物的能量称为电离能，以电子伏特为单位。紫外线灯发出的能量也可以用电子伏特来测量。如果气体的电离能低于灯发出的能量，气体就会电离。能被PID检测到的zui主要气体或挥发物是大量含碳原子的有机化合物。包括:

芳烃:含苯环的一系列化合物，如苯、甲苯、乙苯、二甲苯；

酮和醛:含C=O键的化合物。例如:丙酮、丁酮、甲醛、乙醛等。；

胺和氨基化合物:含氮的碳氢化合物。例如:二乙胺等

卤代烃:如三氯乙烯和四氯乙烯；

含硫有机物:甲硫醇、硫化物等。；

不饱和烃类:丁二烯、异丁烯等。；

饱和烃类:丁烷、辛烷等。

醇类:异丙醇、乙醇等。

除上述有机物外，PID还可以测量一些无碳的无机化合物气体，如:

氨；

半导体气体:氢化氢、磷化氢等。；

硫化氢；

氧化氮；

溴和碘；

产品特性

有机挥发物在线监测系统实现了在线监测、数据采集、模型计算、数据访问、网络发布、报表查询、报警控制、维护管理等功能。主要包括:

监控温度、湿度、挥发性有机化合物水平等。，并通过无线网络或手机短信将监测到的数据传输到监控中心，实时在线，主动上报数据；

n通过传感器检测参数综合分析城市大气中VOC的状况；

n监控探头断线报警功能；

基于电子地图或表格实时显示各监控终端的在线数据；

实时数据、事件记录和运行记录的长期保存；

系统可以显示某一监测点的趋势曲线，也可以同时显示多个监测点的趋势曲线，通过分析比较实现预测预警功能；

监控中心对通信故障和数据超限产生报警，并将报警的时间和原因记录到数据库中。报警方式有窗口提示、声音报警、短信发送等。

通过设置不同的查询条件，可以从数据库中获取各种历史数据。)，还可以查询报警记录，获取报警的时间和原因，分析各种数据，实现权限范围内局域网内的数据共享；

系统可以输入每个公厕的名称、设备的数量和类型，以及现场联系人的姓名和电话号码，使用方便；

可采用标准环保协议、通用MODBUS协议或优化自定义通信协议，数据接收时可自动识别。并且可以根据用户需求添加通信协议；

根据系统要求，可以为每个采集终端设置不同的采集间隔。

软件系统

技术实现

有机挥发物在线检测系统的应用平台软件主要包括实时监测、数据采集与存储、预警与报警、统计分析、数据管理、系统设置等模块。

实时数据仓库系统

实时数据仓储系统主要实现监控平台的数据存储中心对监控点产生的测量数据的实时存储，可以连接不同类型的监控要素。

数据存储系统

所有原始监控数据将存储在监控平台的分布式文件系统中，用于存储海量非结构化数据。为了满足和适应数据量、数据特征和查询处理的不同需求，其中一些存储在关系数据库中。

实时预警系统

为监测指标设定相应的阈值，当值超过一分钟时，通过邮件、App push或短信*时间通知管理人员，以便管理部门快速调度，及时防止破坏环保的行为。

数据查询和分析应用系统

VOCs数据查询分析的应用包括实时监测数据分析、总量核算、源分析和源强计算、区域排放监测预警、污染源扩散预测分析等。同时可以查看历史记录和分析数据。在查询和处理VOCs历史数据时，由于数据量巨大，需要调度和使用云计算技术管理多个服务器节点进行并行处理。

数据管理

检查系统中的超标数据，配置短信设置，以便进行超标预警等。，提高工作效率。

数据界面

系统为外部系统调用系统数据提供Web Service和Json格式的数据接口，方便与第三方平台接口。

监控设备的自动校准

利用物联网和云计算技术，建立监测数据的神经网络模型，实现监测设备的自动校准，降低设备运行维护成本，提高数据准确性。

产品安装

采用固定式VOC排放检测方案，实际现场安装时需要以下安装步骤:

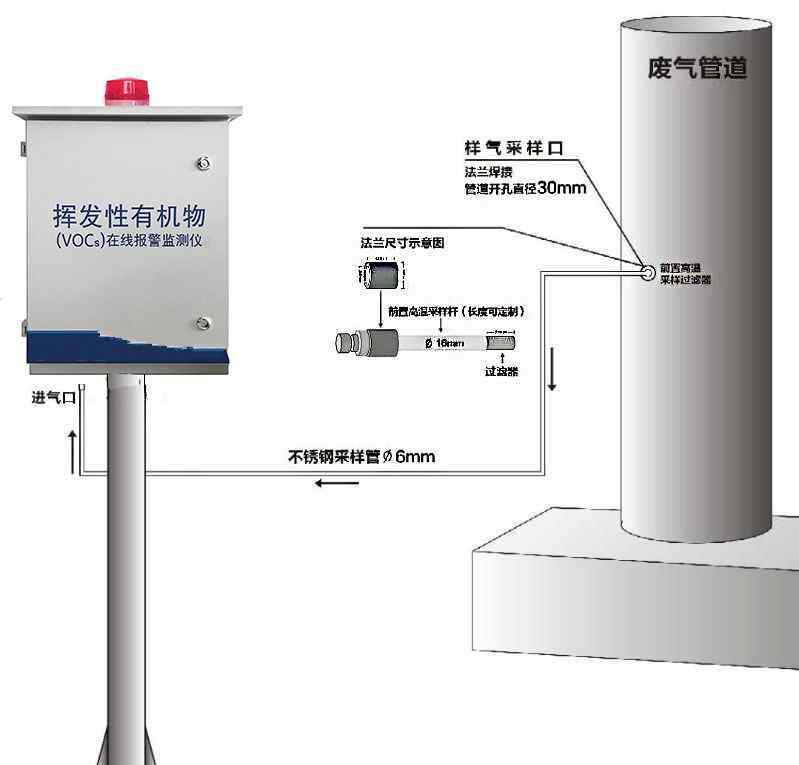

1.选择需要检测的排放点，通过钻孔和壁装或立管安装ZWIN-PVOC06C检测器，通过管道将所需的测量气体引入ZWIN-PVOC06检测器。

2.仪器上电测试

后期维护成本

挥发性有机化合物在线监测仪采用固定的挥发性有机化合物检测方案。在以后的使用过程中，用户只需要定期更换疏水阀过滤器，PID传感器的正常使用寿命可以达到3-5年甚至更长。如果任何测试设备在使用过程中出现故障，请及时返还给制造商进行维护。在后期的定期维护中，用户可以自行校准仪器。在一些不方便的地方，用户可以将BYQL-PVOC06探测器带回实验室进行维护，不需要使用任何特殊工具就可以完成上述工作。

本方案的建设目标是利用我公司成熟的气体检测仪器对VOC气体进行实时监测。该系统除满足当前气体浓度监测要求外，还可以实现预警和预测功能。一旦所有系统完善，实验室VOC气体监测、监控、预警和预测系统将形成，通过信息化提升厂区有害气体监测业务和应急水平，全面提升安全生产和突发事故应急处理能力。

该方案主要包括整个系统的建设目标、建设内容、系统框架、实际安装数量和后期运维，涵盖了系统开发、安装、测试、试运行和培训的全过程。

将固定的BYQL-PVOC06探测器安装在用户指定的监测地点。BYQL-PVOC06探测器采用一体化结构设计，性能优异，防护等级高，结构紧凑，运输安装方便。如有必要

可安装的采样预处理系统可以有效去除各种干扰因素，保证检测器的正常检测没有受到足够的干扰。
