自力式调节阀原理 自力式调节阀的工作原理，看了不后悔！

我们在上一篇文章中写了自力式调节阀，但没有具体写它的工具原理，所以我们今天就补上这一课，希望你以后能更方便地使用自力式调节阀，更及时地处理故障。

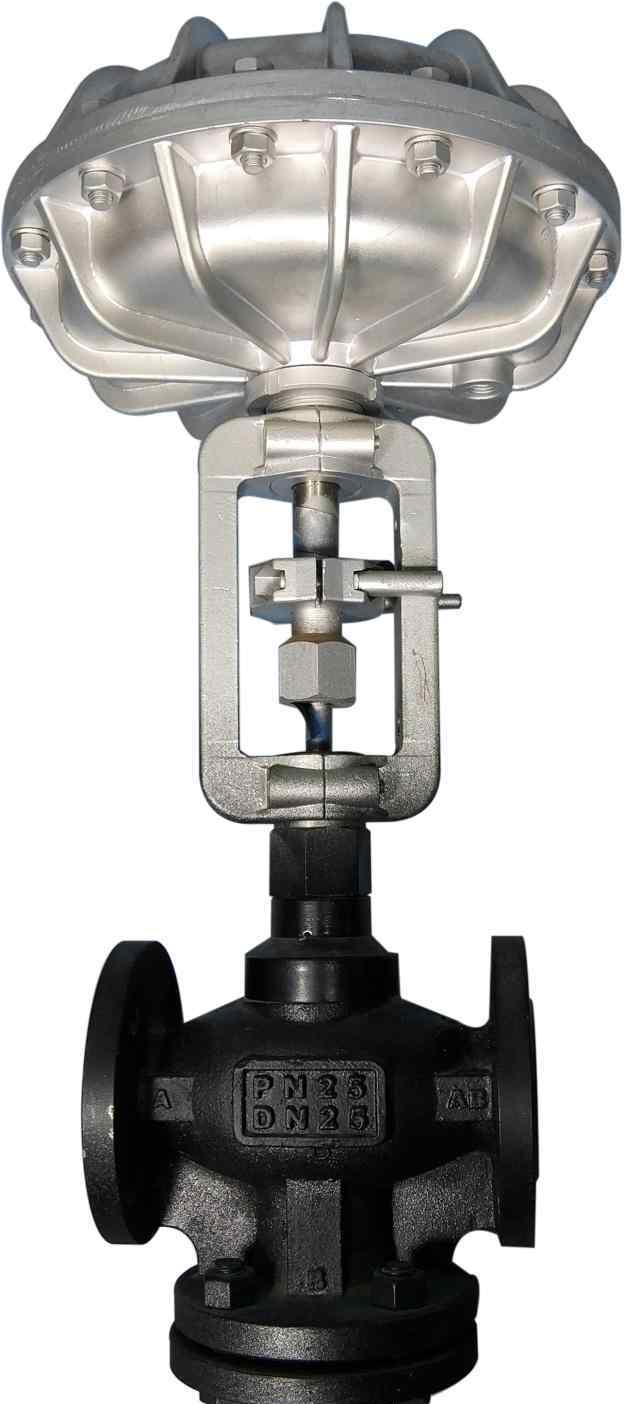

图1-自力式调节阀

1.自力式调节阀的工作原理

自力式调节阀是目前市场上的一种新型调节阀。与传统的手动流量调节阀相比，自力式调节阀具有无需外接电源即可实现自动流量调节的优点。实践发现，在闭式水循环系统中使用这种自力式调节阀，可以方便系统的流量分配和动态平衡，从而达到简化系统调试的目的。基于这些优点，自力式调节阀在供热空调节工程中受到了许多厂家的青睐。自力式调节阀是由手动调节阀和自动平衡阀组成的双阀组合结构，分别负责设定流量和保持流量恒定。

在手动调节阀中，KVS是手动调节阀阀口的流量系数，而P2-P3是手动调节阀阀口两侧的压力差系数。KVS的大小与开度密切相关，开度不变，KVS为变数，如果P2-P3不变，C也不发生变化。P2-P3保持不变主要取决于平衡阀。譬如进出口的压差Pl-P3变大，就运用动感压膜与弹簧的作用力促使平衡开关自动调小，P1-P2会变大，保持P2-P3不变，因此形成固定；相反P1-P3变小，平衡开关自动调大，P1-P2会变小，保持P2-P3不变，从而完成固定”手动开关调节组的每个阀门打开的角度大小都有一个与之相对应的流量，每个阀门打开的角度与流量之间的关系由试验台出示实验标准决定，同时也有相应的开度显示与锁定设备。在手动调节阀中，KVS是手动调节阀阀口的流量系数，而P2-P3是手动调节阀阀口两侧的压差系数。KVS的大小与开放程度密切相关。开度是常数，KVS是变量，如果P2-P3是常数，c不变。P2-P3保持不变，主要取决于平衡阀。比如进出口压差Pl-P3增大，利用动压膜和弹簧的作用力自动减小平衡开关，P1-P2增大，P2-P3保持不变，从而形成固定位置；相反，当P1-P3变小时，平衡开关自动增大，P1-P2变小，P2-P3不变，从而完成固定。“手动开关调节组中每个阀门的开启角度都有一个对应的流量，每个阀门的开启角度与流量的关系由试验台提出的实验标准决定。同时有相应的开启显示和锁定装置。

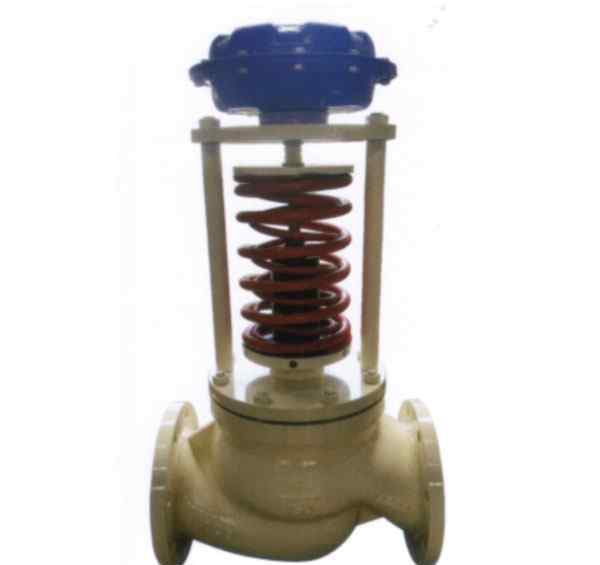

图2-法兰自力式压力调节阀

2.自力式调节阀在混水系统中的应用

自力式调节阀不需要外部动力，而是依靠自身介质的压差来实现控制。自力式调节阀配有自动流量控制部件，可实现流量平衡，通过此功能从根本上解决水力失调问题。自力式调节阀安装非常简单，容易调节，使用时耗能少，加热面积增加25%-30%，大大提高了其运行稳定性，保证了加热质量。在改造混水系统时，我们首先计算水力功率，分析加热面积、循环流量和相应的加热管直径，根据这些数据信息选择合适的流量控制阀，根据温度调节流量，然后利用自力式控制阀的独特功能稳定混合水的压力、流量和温度，从而充分保证混水站之间相对稳定的流量，保证系统的平衡运行。
