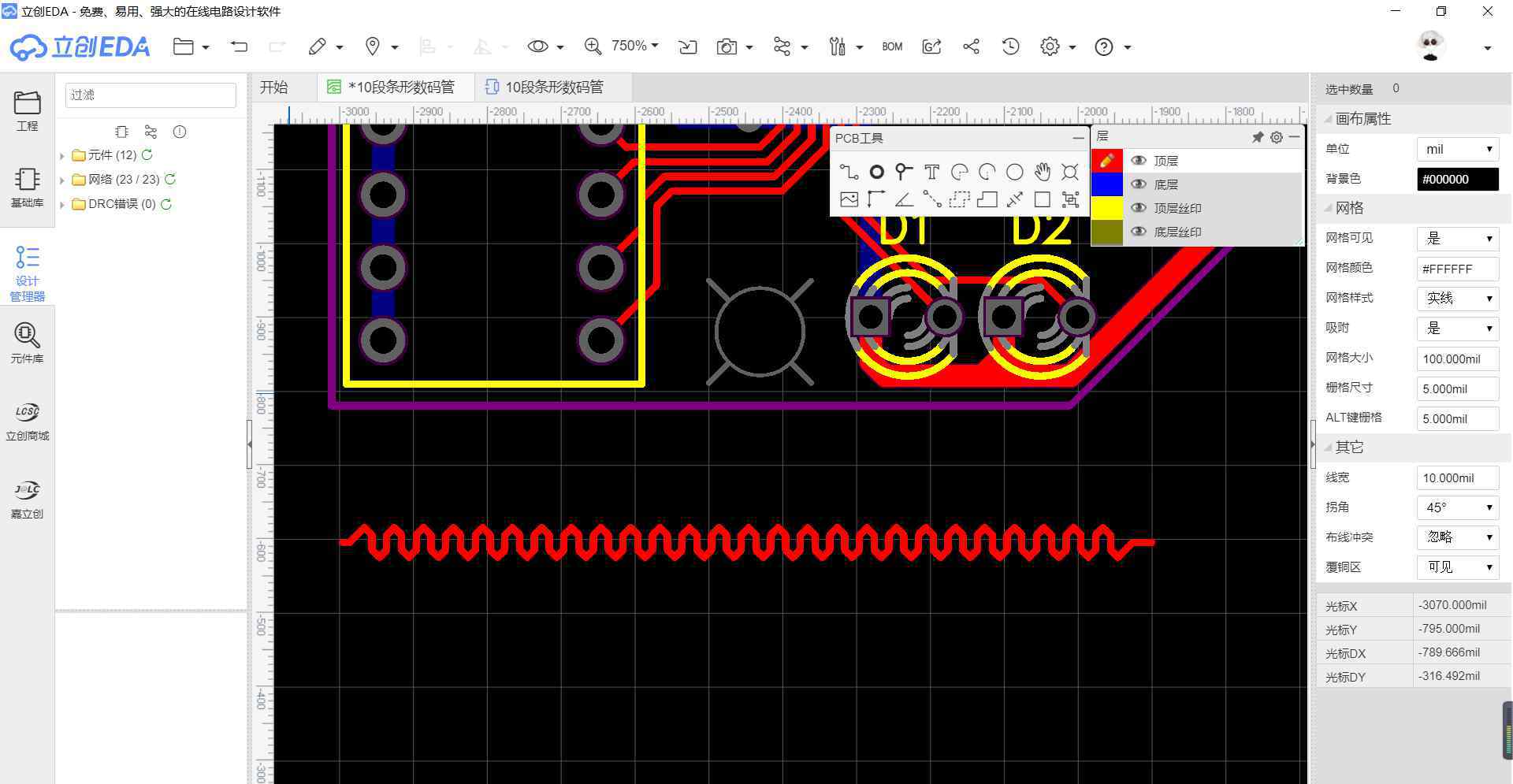

蛇形线 PCB中的蛇形走线有什么具体作用？

PCB上的任何走线在通过高频信号时都会引起时间延迟，蛇形走线的主要作用是补偿“同组相关”信号线中延迟较小的部分，这些部分通常没有或少于其他信号的其他逻辑处理；最典型的是时钟线，它不需要任何其他逻辑处理，所以它的延迟会小于其他相关信号。

高速数字PCB板等线长是为了保持各信号的延时差在一个范围内，保证系统同期读取数据的有效性。一般要求延时差不超过1/4时钟周期，单位长度的线路延时差也是固定的。延迟与线宽、线长、铜厚度和板结构有关。但是如果线路过长，分布电容和分布电感会增加，使得线路延迟成为可能。因此，时钟IC引脚通常由RC端接，但蛇形走线不起到电感的作用。相反，电感会偏移信号上升元件中的高次谐波，导致信号质量恶化。因此，要求蛇形迹线之间的距离至少为线宽的两倍，信号的上升时间越短，越容易受到分布电容和分布电感的影响。

由于不同的应用有不同的功能，如果电脑板上出现蛇形痕迹，主要是起到滤波电感的作用，提高电路的抗干扰能力。电脑主板上的蛇形走线主要用在一些时钟信号上，比如CICLK，AGPCK。它有双重功能:

1.感应淬火

2.滤波器电感。

对于一些重要的信号，比如INTEL HUB架构中的HUBLink，总共有13个信号以233MHz运行，必须严格等长，才能消除时间延迟带来的隐患。缠绕是唯一的解决办法。一般来说，蛇形迹线的间距大于等于线宽的2倍。PCI板上的蛇形是为了满足PCI 33mHZ时钟的要求。一般PCB中是分布参数的LC滤波器，也可以作为无线电天线的电感，短而窄的蛇形走线可以作为保险丝等。
