工业电路板维修 工业PCB电路板维修需要注意什么？

工业PCB电路板经常需要维修，那么工业PCB电路板维修的规则是什么？

首先，了解维修时电路板上的易损部件

l，设计不合理的地方，最有可能失败

工业电路板有哪些不合理的设计？首先是散热问题。很多电路板损坏都是散热设计不好造成的；其次是印刷电路板的铜箔线。劣质电路板的电源线铜箔很薄，容易因过流而烧坏，使主板无法工作。

2.经常使用的地方容易出故障

例如工业电路板的驱动电机、转轴、开关电源的开关管、操作面板的常用按钮等。

3.负载大、功率大、工作电压高的部件最容易发生故障

工业电路板的电源、驱动电路、功率控制器件和运算放大器是最容易损坏的。这些组件通常靠近散热器。如果保护措施不够，散热不好，很容易成为第一个“受害者”。

4.保护电路是最脆弱的

电路板上有价值的芯片或元件受到保护。一旦设备出现异常，首先牺牲这些保护电路。这些保护装置在维护过程中应该一目了然。

5.直列式插座、连接器接口和扁平电缆容易接触不良或断开

比如板和槽接触不良，电缆内部断了不通，插头和端子接触不良，元器件虚焊都是这样。

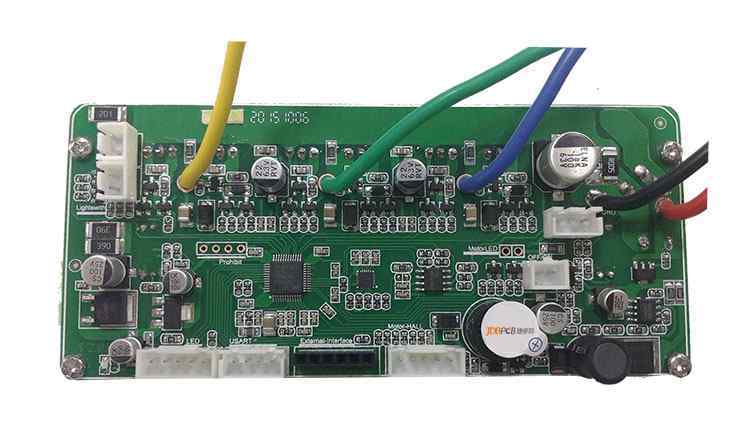

工业PCB电路板维修工业印刷电路板的维护

二、工业电路板常用元件的损伤特征及检测

工业电路板的损坏通常是指某个部件的损坏，可能是某个芯片，某个电容，甚至是一个小电阻。修复过程是找出损坏的部件并更换。

1.电阻小的电阻和电容大的电容易断

电阻小的电阻常用在电源线上限制电流，也就是充当保险丝。电流过大，会先烧坏。此外，许多接地电容用于过滤电源线，电源线的尺寸和容量通常较大。如果电压或电流不稳定，电容器会击穿并导致泄漏。

2.电容器损坏的故障特征及维修

电容器损坏引起的故障在电子设备中最高，尤其是电解电容器损坏。电容损坏如下:1。容量变小；2.完全丧失能力；3.漏电；4.短路。

3、运算放大器好坏的判断方法

无论什么类型的放大器，都有一个反馈电阻Rf，所以我们可以在维护时从电路中检查这个反馈电阻，并用万用表检查输出端和反向输入端之间的电阻。如果太大，如超过几mω，我们大概可以确定该器件是用作比较器；如果电阻小于0ω到几十kω，检查输出端和反向输入端之间是否有电阻连接，如果有，必须作为放大器使用。根据放大器虚短原理，也就是说，如果运算放大器工作正常，其同相输入端和反相输入端的端电压必须相等！

第三，维护应“胸框图”

在没有相关资料的情况下如何维修工业设备？

你可以举一反三。比如开关电源，总是离不开振荡电路、开关管、开关变压器。检查时，检查电路是否振动，电容器是否损坏，三极管和二极管是否损坏等。另外，解决问题的最短路径只有在维修时注意维修顺序才能找到，避免乱捅乱拆，维修失败，以及随之而来的故障扩大。
