壳的结构 【材料+科研绘图系列】壳核结构教程解析图

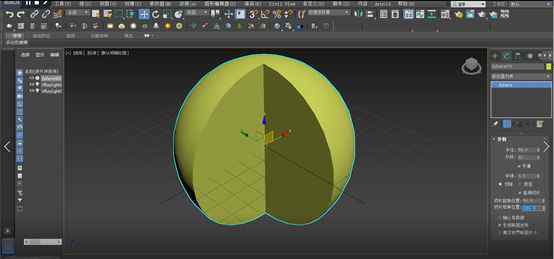

1.在创建列表中选择球体，将半径调整为50，在修改列表中直接启用切片，并将切片的初始位置设置为90，结束位置设置为180。

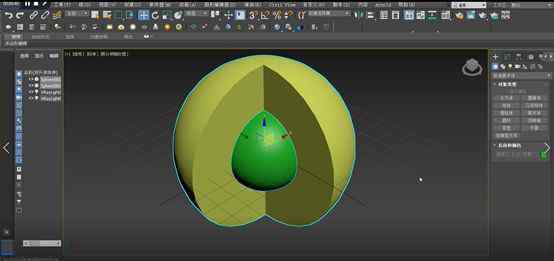

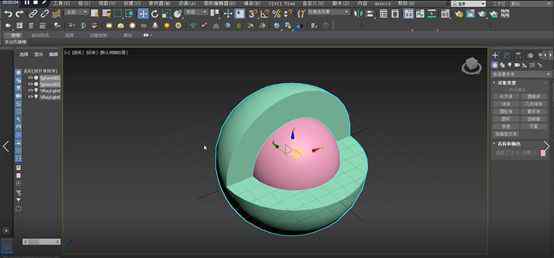

2.然后在这个球体中再创建一个球体，这样就完成了最简单的核壳结构。

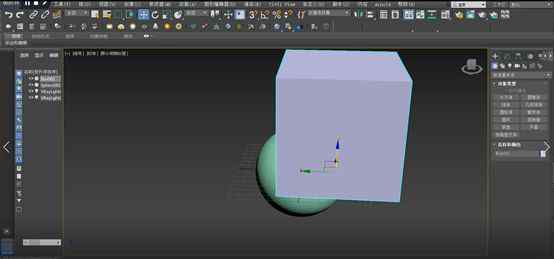

3.另外，你可以用玻尔运算来切球。同样，首先在创建列表中创建一个球体，然后创建一个长、宽、高均为120的长方体。

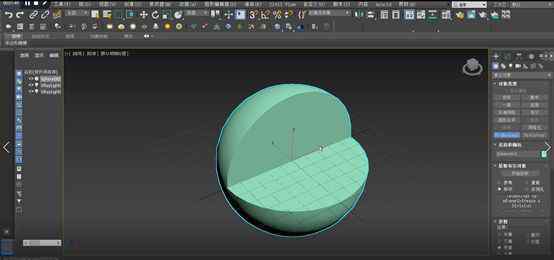

4.先选择球体，点击标准基本体，选择复合对象，点击ProBoolean，点击Start Picking，选择参数间的差集，选择长方体，这样就减少了长方体的体积。

5.然后再创建一个球体，就建立了核壳结构。

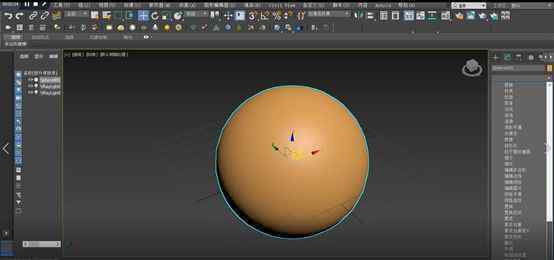

6.我们也有办法给人更好的视觉体验。先创建一个球体。

7.点击修改器列表，给出球壳的命令。参数外部数量设置为1，内部数量设置为10，点击材质编辑器，选择VRayMt1，漫反射选择蓝色作为球体的颜色，色调设置为100，亮度设置为200，反射光泽度设置为0.8，点击折射贴图，选择渐变斜率，点击标记属性，设置位置为60，颜色为纯黑色，给物体材质，得到下图。

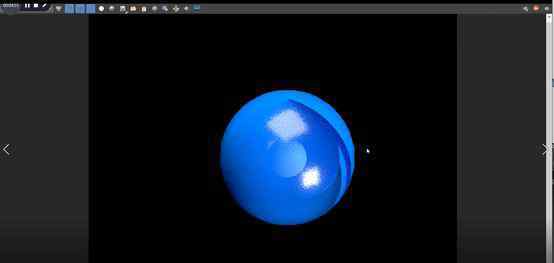

8.创建另一个球体作为核心后，单击渲染，我们得到一个核壳结构。通过调整渐变贴图中的UV和VW来改变其渐变模式。

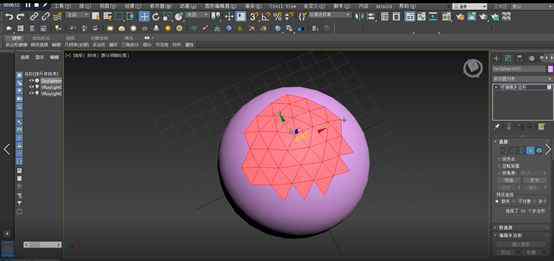

9.还有另外一种方法可以做出破损的核壳结构。单击标准基本体，单击几何球体，单击修改，半径设置为50，将几何球体更改为可编辑多边形，选择多边形级别，为几何球体切出一个顶部，按Alt键反转选择。

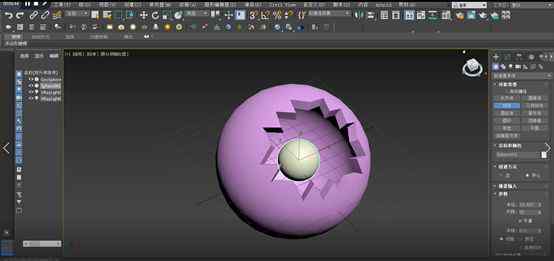

10.删除选定的区域，单击可编辑的多边形，选择外壳，将内部体积调整为5，在外壳中间添加一个核心，您就完成了。
