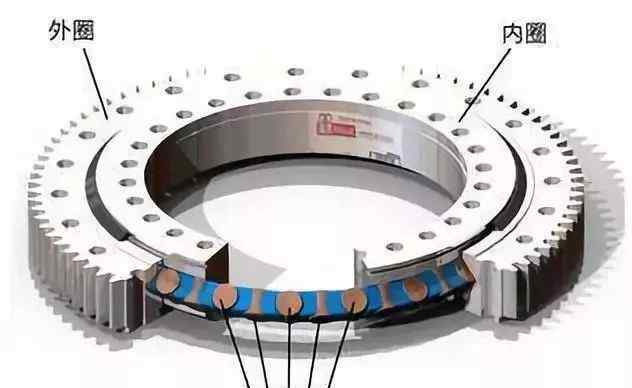

双排球转盘轴承 转盘轴承的结构形式

转盘轴承是一种结构特殊的大中型轴承，可同时承受较大的轴向载荷、径向载荷和倾覆力矩。

一般情况下，转盘轴承本身有安装孔、润滑油孔和密封装置，可以满足各种主机在不同工况下工作的不同需求；另一方面，转盘轴承本身具有结构紧凑、导向旋转方便、安装简单、易于维护等特点。，广泛应用于起重运输机械、冶金机械、矿山机械、建筑工程机械、港口机械、自动化流水线等大中型回转设备。

根据结构形式的不同，转盘轴承可分为四点接触滚珠转盘轴承、双列变径滚珠转盘轴承、十字圆柱滚子转盘轴承和三排圆柱滚子组合转盘轴承。上述各种轴承根据有无齿分为无齿型、外齿型、内齿型等不同结构。

根据不同的结构特点，转盘轴承可以满足不同载荷条件下工作主机的要求。其中，四点接触滚珠转盘轴承具有较高的动载荷能力，十字圆柱滚子转盘轴承具有较高的静载荷能力。三排圆柱滚子组合转盘轴承将承载能力的提高引向轴承高度方向，各种载荷分别由不同的滚道和滚子组承受，因此在相同的受力情况下，其轴承的直径可以大大减小，从而使主机更加紧凑，是一种高承载能力的转盘轴承。

转盘轴承的代码表示

首先，代码的组成

方位码由基础码和岗位码组成。

二、基本代码的组成

基本代码分为三部分，前部为结构型和传动型代码，中部为滚动体直径，后部为滚动体中心圆直径。
