脉冲除尘控制仪 脉冲除尘控制仪接线图

脉冲袋式除尘器吹扫系统的主要控制设备脉冲粉尘控制仪接线图。

流量:其输出信号控制电磁脉冲阀依次吹出压缩空气体清洗滤袋，使除尘器的阻力保持在设定范围内，以保证除尘器的处理能力和除尘效率。同时还有差压控制器的输入接点，可以用来恒压差清灰。

控制器的输出由专用芯片控制，输出位数可根据需要通过按键设定，从而控制电磁脉冲阀的开启和关闭。同时LED依次显示电磁阀的工作顺序。脉冲间隔、脉冲宽度、脉冲周期间隔和输出数字由数码管显示，便于观察和设置。该控制器还可用作脉冲信号发生器，用于电气和气动回路中的定时控制。比如控制电磁阀和继电器的输出。

功耗:≤35W电源电压:200V 50HZ重量:3Kg

外形尺寸:10×20×30cm2

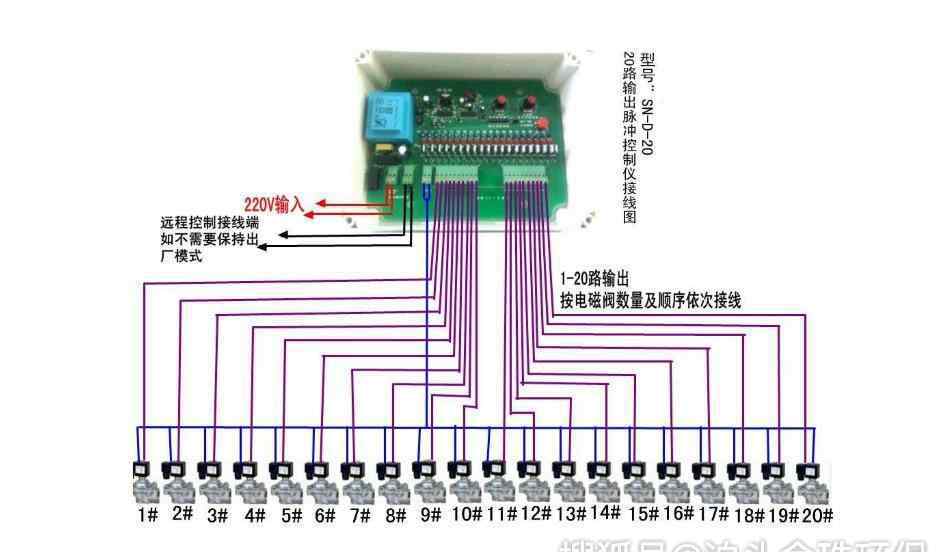

脉冲除尘控制仪接线图脉冲除尘控制器接线图

脉冲除尘控制器接线注意事项:

严禁虚焊和与输出连接器接触不良，因为接触不良往往影响整个仪器的正常工作。

单机输出公共线只能由单台机器使用，多台机器使用的输出部分应由单台机器连接，不得相互连接。

20位和14位控制器的输出公共线有独立的端子。每个电磁阀的一端连接一个20位输出插头。另一端连接到公共端子。

其他控制器输出公共线，一般排在最后，线的颜色也不一样。安装时请注意。

更换安全管时，0.5A最好。但不超过0.75A .禁止用电线代替。电磁阀和连接线不应短路或泄漏，应经常检查。接地电阻应大于2兆欧。

当安全管频繁烧坏时，应取下输出插头，以确定仪表内部或外部是否存在导线和电磁阀泄漏的短路故障。
