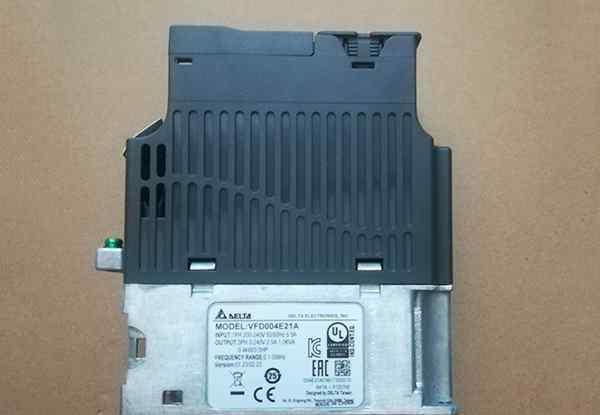

台达变频器 台达变频器的工作原理原来是这样的

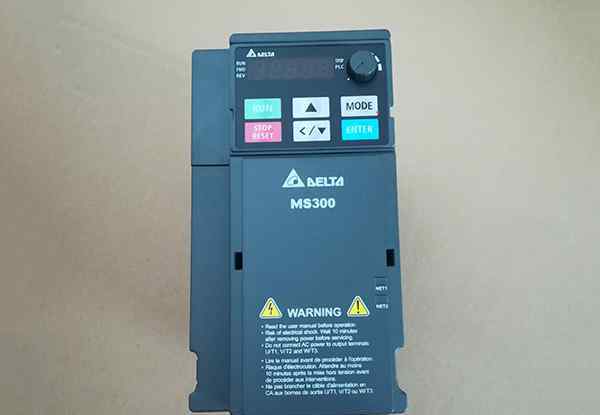

主电路是为异步电动机提供调压和调频电源的功率转换部分。台达变频器的主电路可以分为两类:电压型是将电压源的DC转换成交流的变频器，DC电路的滤波是电容。电流模式是将电流源的DC转换成交流的变频器，其DC环路滤波器是电感。它由三部分组成，一个是将工频转换成DC功率的“整流器”，一个是吸收变换器和逆变器产生的电压脉动的“平滑电路”。

整流器装置

二极管转换器被广泛使用，它将电源频率转换成DC功率。两组晶体管变换器也可以组成可逆变换器，由于其功率方向是可逆的，所以可以再生。

平波回路

由整流器整流的DC电压包含6倍于电源频率的脉动电压。此外，逆变器产生的脉动电流也会改变DC电压。为了抑制电压波动，电感和电容被用来吸收波动的电压。当器件容量较小时，如果电源和主电路有余量，可以省去电感，使用简单的平滑电路。

换流器

与整流器相反，逆变器将DC功率转换成所需频率的交流功率，并在一定时间内接通和断开六个开关器件，以获得三相交流输出。以电压型pwm逆变器为例，给出了开关时间和电压波形。

控制电路是向主电路提供控制信号的电路，主电路向异步电机供电。它由频率电压“运算电路”、主电路“电压电流检测电路”、电机“速度检测电路”、放大运算电路控制信号的“驱动电路”、逆变器和电机“保护电路”组成。

运算电路:将速度、转矩等外部指令与检测电路的电流、电压信号进行比较，确定逆变器的输出电压和频率。

电压电流检测电路:与主电路电位隔离，检测电压电流。

驱动电路:驱动主电路器件的电路。它与控制电路隔离，以打开和关闭主电路设备。

速度检测电路:取速度检测器的信号。)作为速度信号安装在异步电动机的轴上，并将其送入运行电路，使电动机能按照指令和操作以指令的速度运行。

保护电路:检测主电路的电压和电流，以防止过载或过压异常时损坏逆变器和异步电机。
