文字|从小
从冈瓦纳分裂出来，形成了一个统一的大陆
太平洋、印度洋和大西洋的出现，
从印度-亚洲碰撞，青藏高原崛起
到现代人类文明的发源地；
大陆的“分合”，
世界焕然一新...
你知道地球经历了多少次吗
世事变迁，海陆变迁？
巍峨的山峰是如何屹立的？
浩瀚的古代海洋是如何消失的？
火山为什么会爆发？
地震为什么会发生？
为什么石头在地球表面
千姿百态？
为什么地球深处的岩浆会上升到地表？
为什么巴西海岸和几内亚湾在大西洋两岸
分享“中龙”？
为什么印度板块会插入亚洲大陆下方近1000公里的地方？
还没有终止吗？
有人说地震是地球生命的叹息。
火山是大地发脾气；
地球上板块的聚集和分散，
就像人类家庭一样
喜怒哀乐...
地球表面的石头有很多种，包括沉积岩、火成岩和变质岩。大部分来自地壳，部分稀有物体来自深部地幔。
石头是无生命的，但石头的各种特征，如形态、结构、矿物成分、化学成分、物理性质、古生物遗迹、同位素年龄及其不同的变形模式，都可以作为地球历史的证据。
《自然资源之声》摘录了《传奇地球:来自石头的故事》中的各种简单的模型图，以方便读者了解地球的演化历史和岩石结构的形成机制。
01

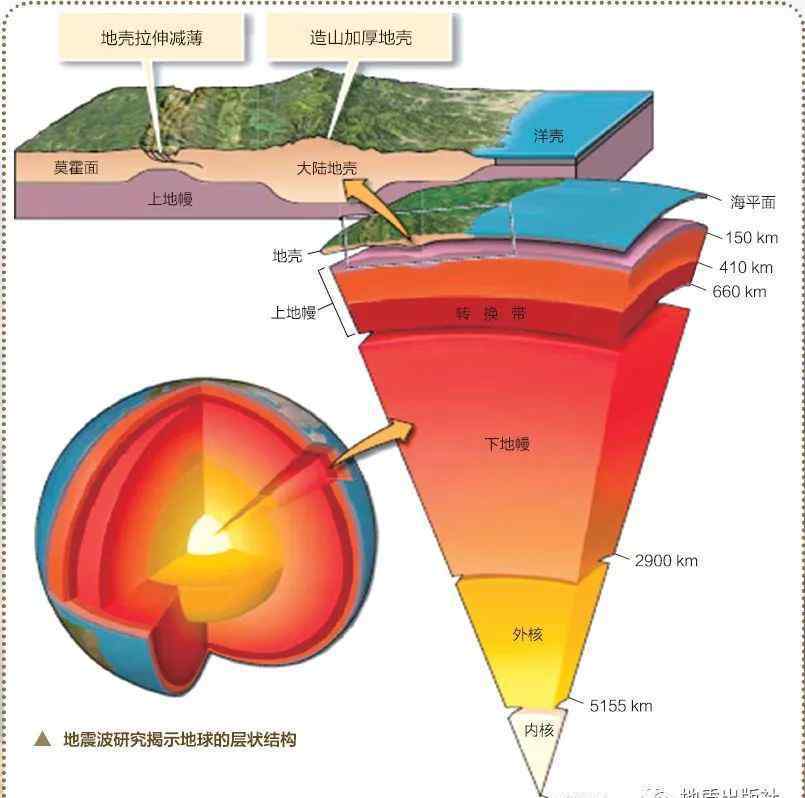

地球是一个具有层状结构的行星，从外到内由地壳、地球慢度和地核组成。地壳是地球的表皮，而地核是地球的“心脏”。
用心的地球
摘自《传奇地球:来自石头的故事》序言
∇
斯蒂芬·马尔夏克
02

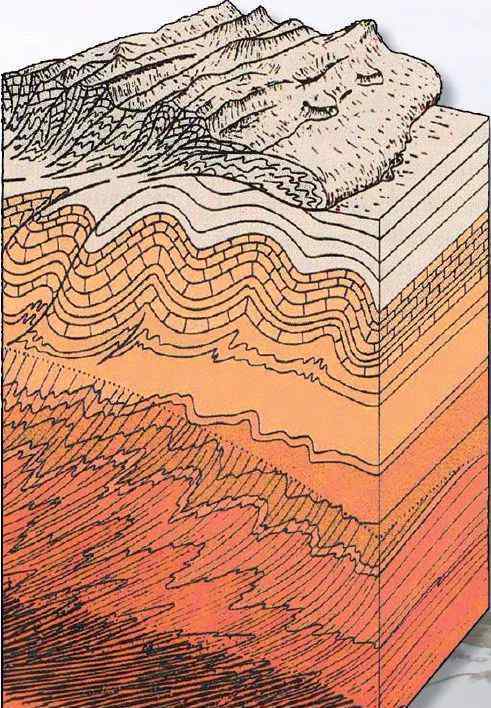

地壳岩石变形剖面
摘自《传奇地球:来自石头的故事》序言
∇
03

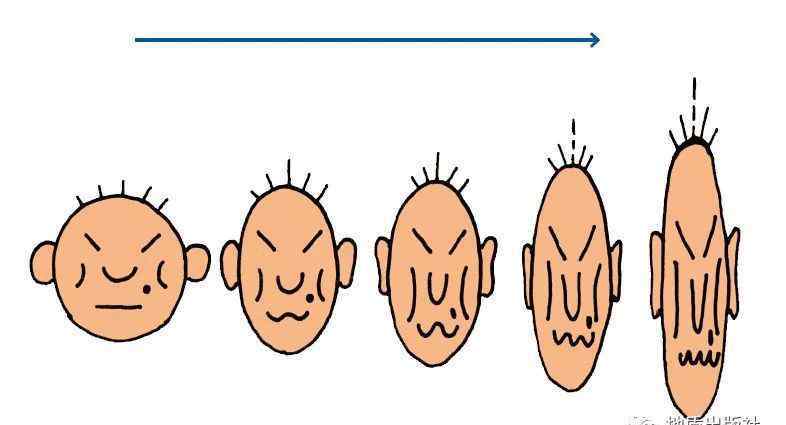

在压力下，地球上的石头会变形，就像人的脸从胖到瘦的过程，影响到每个器官、头发甚至细胞...
折叠、断裂、拉伸、收缩，各种元素汇聚成一张奇特的“畸形脸”。
地壳岩石变形剖面
摘自《传奇地球:来自石头的故事》第一章
∇
04

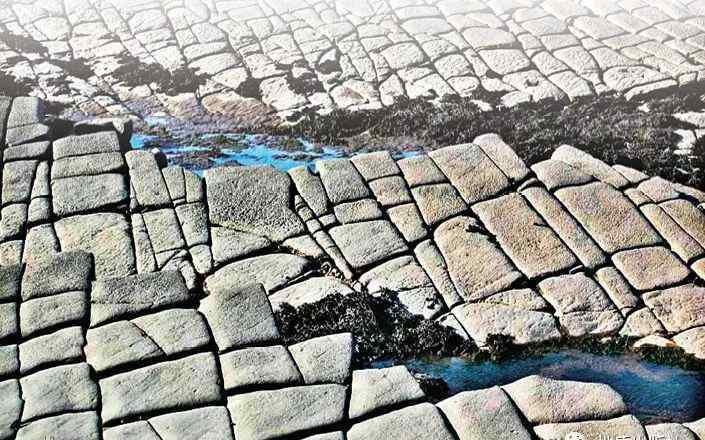

关节和尼亚加拉瀑布
举世闻名的尼亚加拉瀑布位于稳定的加拿大盾区。志留纪沉积岩，距今4.4-4.1亿年，软硬相间，平躺重叠。
河流在坚硬的白云石上流动，在有密集拉张节理的地方，沿着裂缝流入页岩。由于页岩的机械强度低，很容易被流水侵蚀、剥离、冲刷、切割和溶解。随着光线的流逝，瀑布下的悬崖越来越深，最终形成了一个巨大的悬崖。
冬天的尼亚加拉瀑布
摘自《传奇地球:来自石头的故事》第一章
∇
瀑布的形成机理
摘自《传奇地球:来自石头的故事》第一章
∇
05

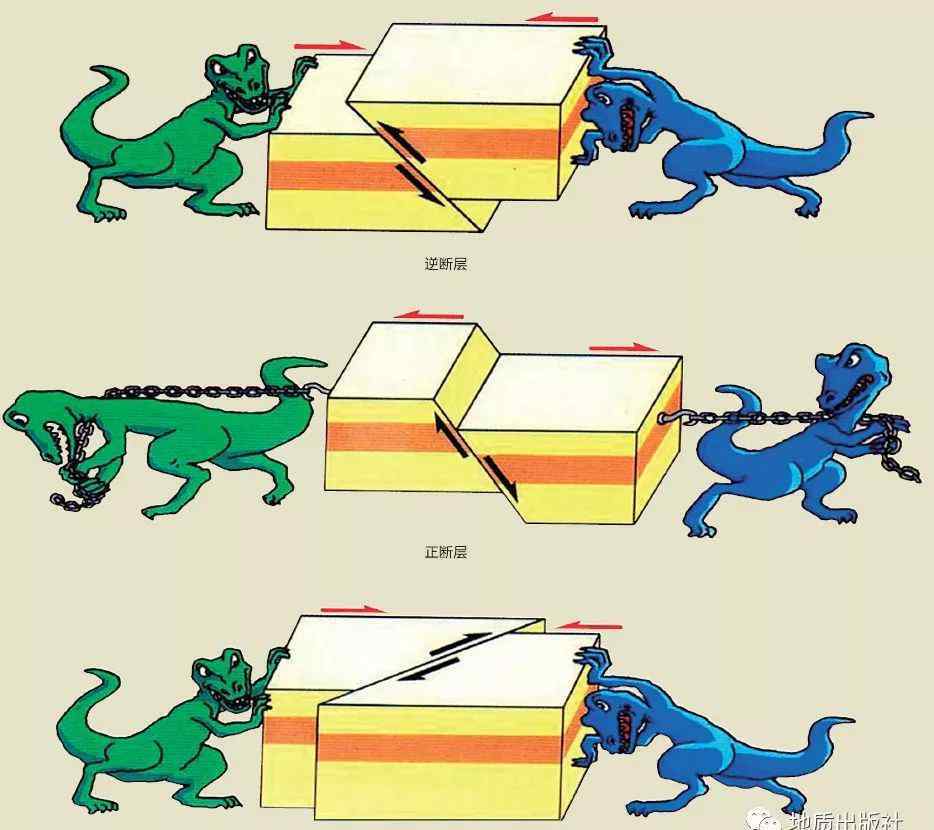

由于应力，在地球上部的一些脆弱区域，岩层突然断裂或摩擦，形成断层。有三种类型的故障:
逆断层，指断层的上壁相对于下壁向上滑动；
正断层，指上壁岩石相对于下壁向下滑动；
③走滑断层是指两种岩石的相对水平运动。
06

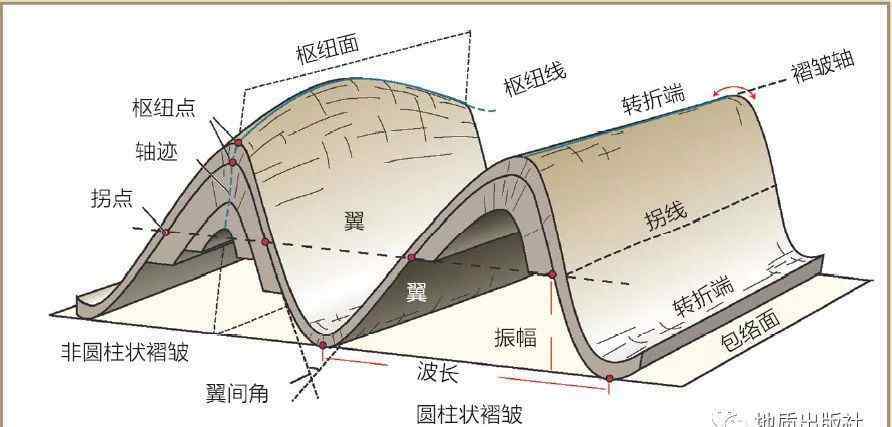

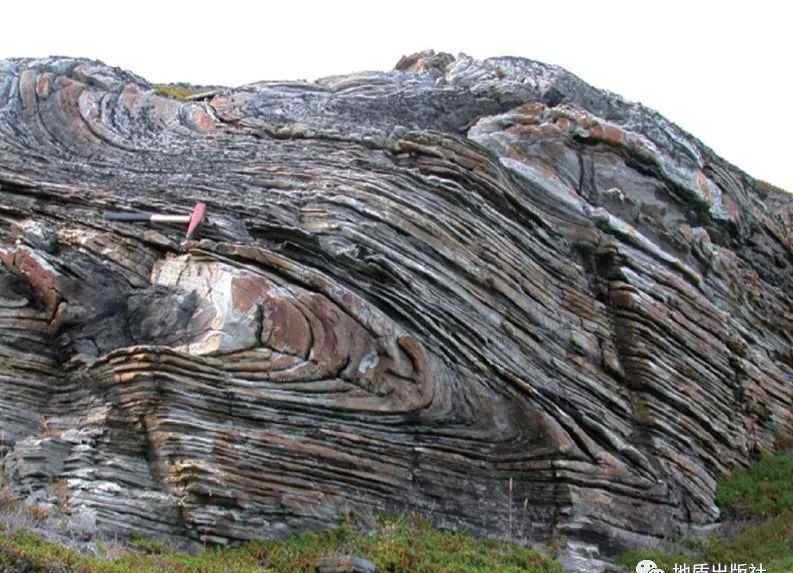

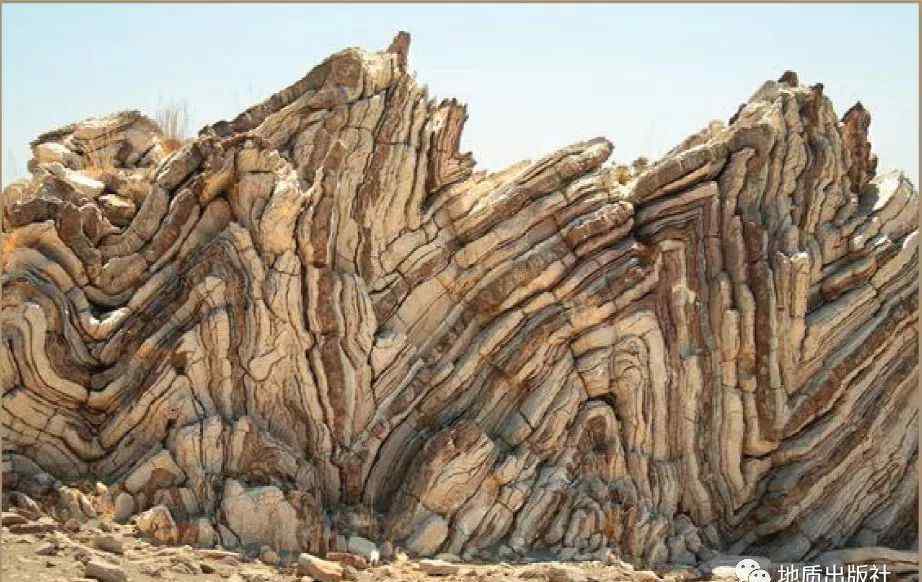

垂直折叠
摘自《传奇地球:来自石头的故事》第二章
∇
垂直折叠
神话；传奇
地球
07

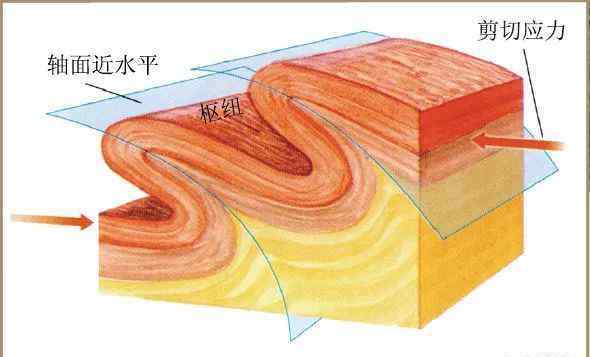

倾斜平卧褶皱
摘自《传奇地球:来自石头的故事》第二章
∇
倾斜平卧褶皱
神话；传奇
地球
08
韧性剪切带
摘自《传奇地球:来自石头的故事》第四章
∇
韧性剪切带
神话；传奇
地球
09

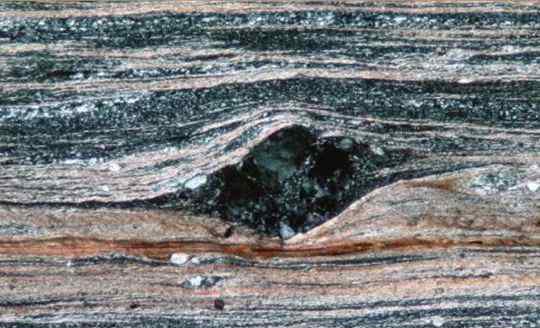

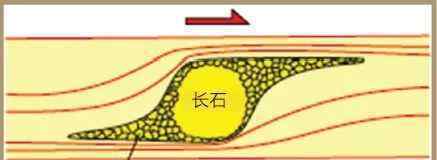

“σ”型散斑系统
摘自《传奇地球:来自石头的故事》第四章
∇
“σ”型散斑系统
神话；传奇
地球
10

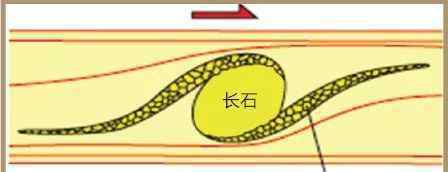

δ型散斑系统
摘自《传奇地球:来自石头的故事》第四章
∇
δ型散斑系统
神话；传奇
地球
11

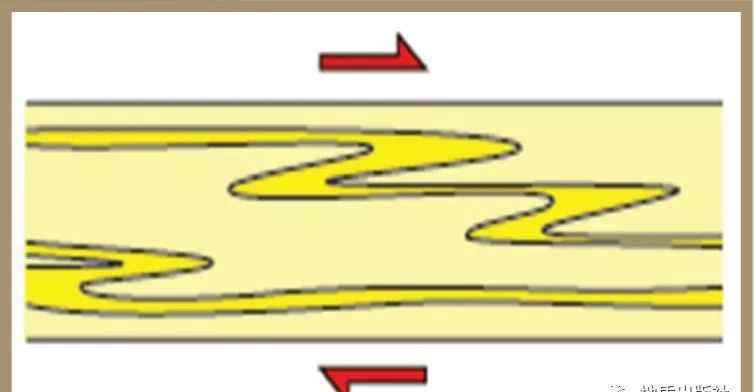

剪褶皱
摘自《传奇地球:来自石头的故事》第四章
∇
剪褶皱
神话；传奇
地球
12
海洋板块的形成
摘自《传奇地球:来自石头的故事》第五章
∇
13

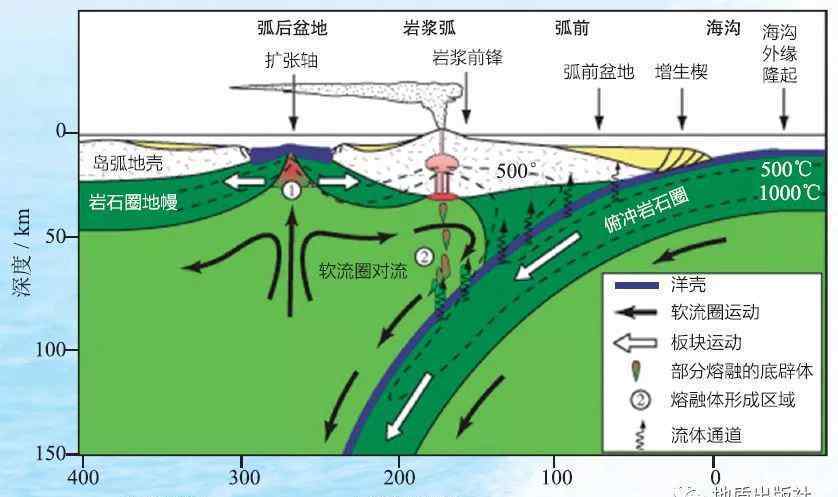

位于大洋板块和大陆板块交界处的“沟、弧、盆系统”是大洋板块俯冲的见证，由活动大陆边缘的大洋板块俯冲形成，从海洋到陆地依次为海沟、岛弧和弧后盆地。
海洋板块减少的见证:沟、弧、盆系统
摘自《传奇地球:来自石头的故事》第五章
∇
14

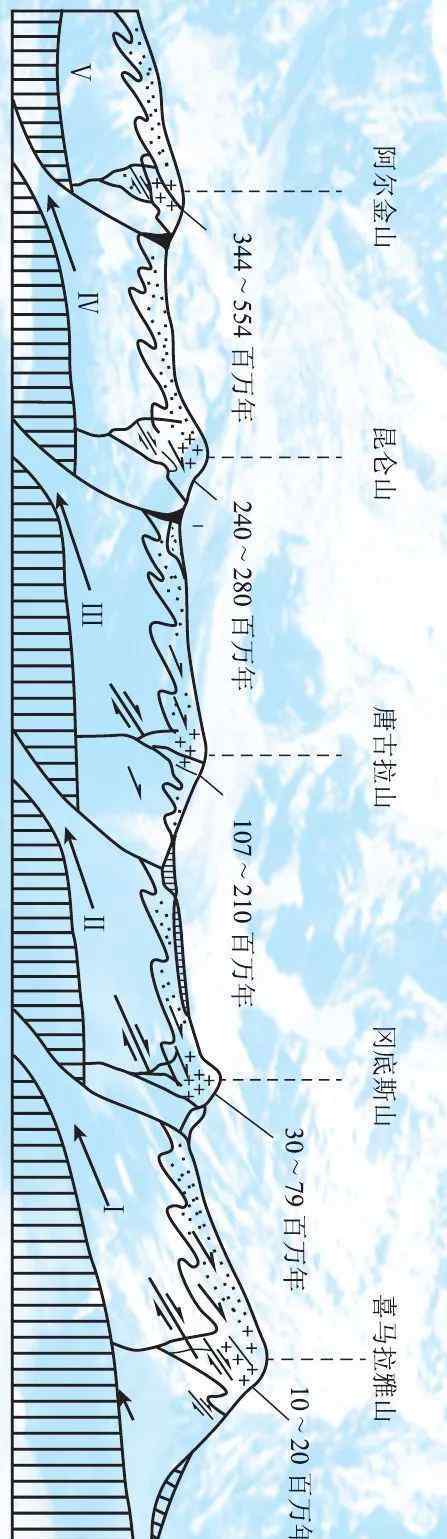

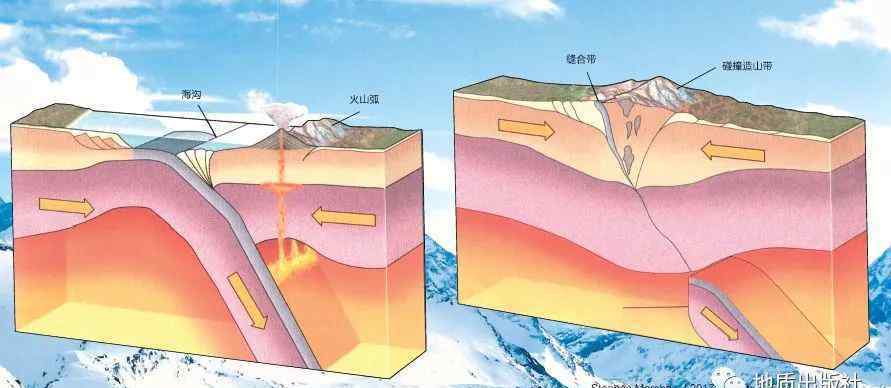

增生造山和碰撞造山
摘自《传奇地球:来自石头的故事》第六章
∇
15

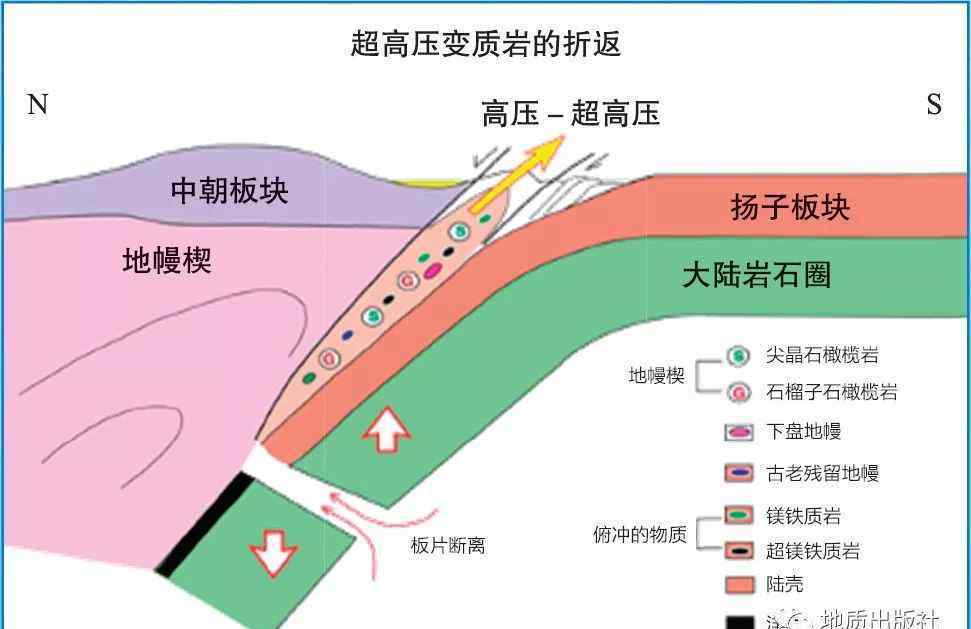

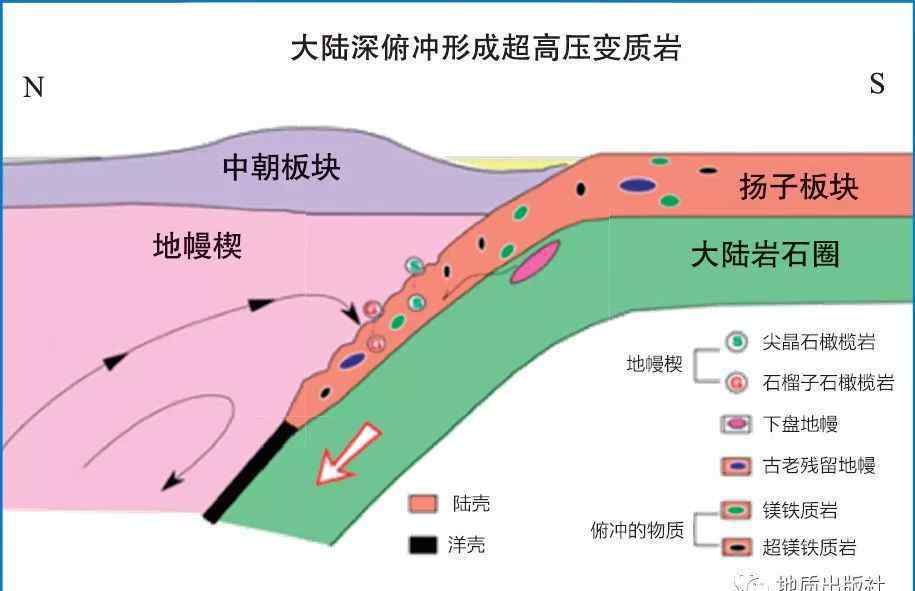

两个大陆板块碰撞后，板块运动并没有停止，一个板块会继续俯冲到另一个板块下面100-200 km的深度，形成超高压变质岩。
然后超高压变质岩在减压条件下迅速折返回到地表。这种“大陆深俯冲再再入”的过程，可以比作“下地狱——回天堂”的循环，成为近30年来地球科学研究的热点
造山的伟大力量:石头的“下地狱”和“回天堂”
摘自《传奇地球:来自石头的故事》第六章
∇
16
阿尔贡提出了150年前印度大陆向北插入欧亚大陆之下的构造模式
摘自《传奇地球:来自石头的故事》第七章
∇
浏览手机屏幕
17

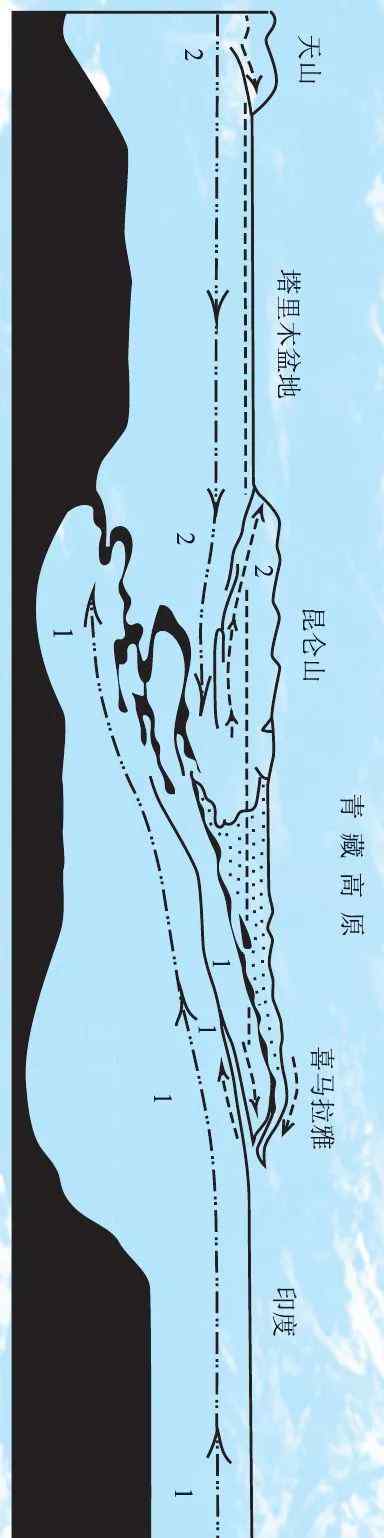

中国科学家常成发和郑希兰提出的喜马拉雅模型
摘自《传奇地球:来自石头的故事》第七章
∇
浏览手机屏幕
18

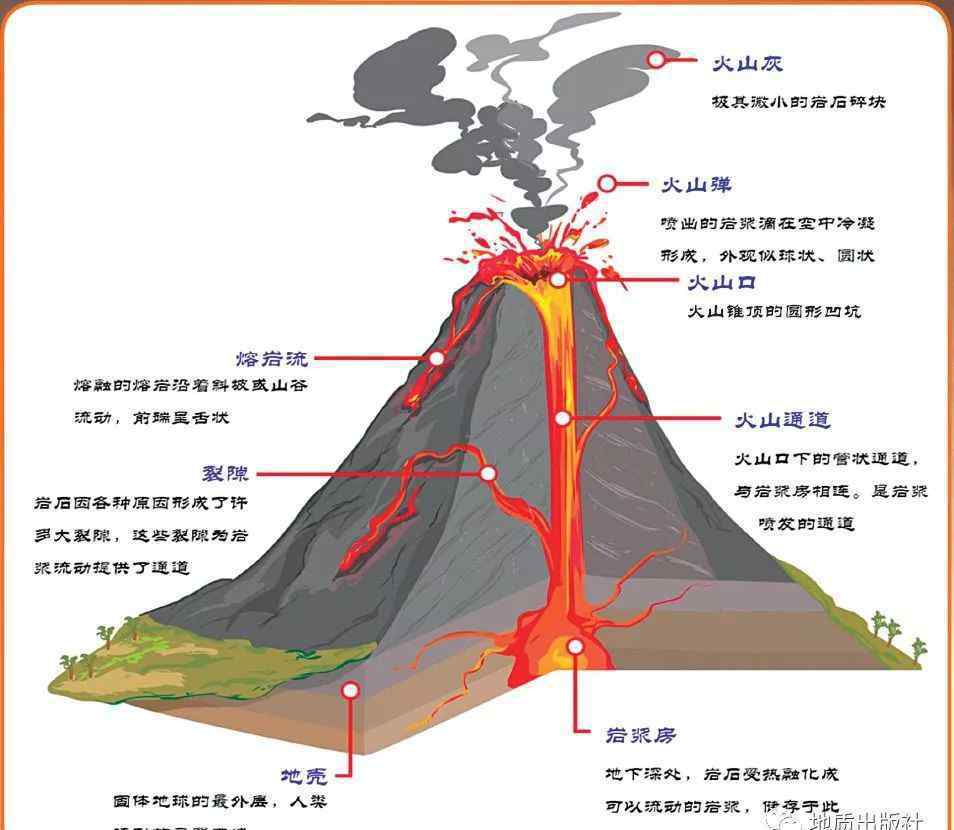

基本火山结构
摘自《传奇地球:来自石头的故事》第八章
∇
