万用表怎么测电压 数字万用表怎么测电压?万能表测电压使用方法图解

在数字万用表的测量过程中，被测信号由转换电路转换成DC电压信号，再由模数转换器将模拟电压转换成数字量，然后由电子计数器计数。最后，测量结果以数字形式直接显示在显示屏上。

万用表测量电压、电流和电阻的功能是通过转换电路实现的，电流和电阻的测量是基于电压测量的，也就是说，数字万用表是在数字DC电压表的基础上扩展而来的。

数字DC电压表的A/D转换器将随时间连续变化的模拟电压转换成数字量，然后由电子计数器对数字量进行计数，得到测量结果，再由解码显示电路显示测量结果。逻辑控制电路控制电路的协同工作，在时钟的作用下依次完成整个测量过程。

如何用万用表测量电压

1.万用表是我们常用的测试工具

它主要用于测试电压、电阻、电流等参数，在电子产品的测试、维护和生产中发挥着巨大的作用。万用表主要由电流表、刻度盘、量程选择开关和探头组成。万用表的型号有很多种，但基本上都是一样用的。接下来介绍了用万用表测量电源的方法和用万用表测量电压的原理。

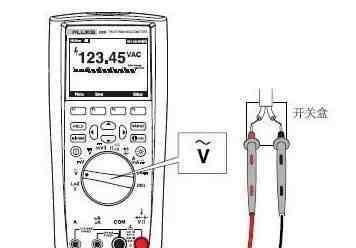

3.测量220伏交流电

将量程开关转到交流500伏。此时满刻度为500V，读数按1:1的刻度读取。将两个探头插入电源插座，测得的电压值在指针所指的刻度上。测量交流电压时，探头之间没有正负差异。

4.万用表电压测量原理

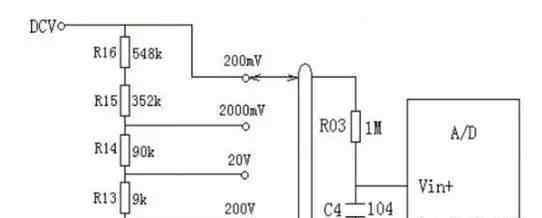

1.DC电压转换电路

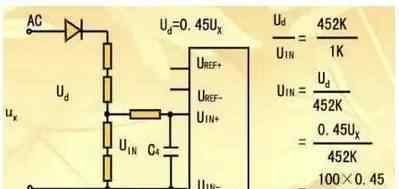

2.交流电压转换电路

5.万用表使用注意事项

使用万用表前，应进行“机械调零”，即当没有被测电量时，万用表指针应在零电压或零电流位置。

在使用万用表的过程中，不能用手触摸探头的金属部分，这一方面可以保证测量的准确性，另一方面也可以保证人身安全。

测量一定电量时，不应同时换挡，尤其是测量高电压或大电流时。不然万用表就毁了。如果需要换挡，先断开探头，换挡后再测量。

使用万用表时，必须水平放置，以免出错。同时要注意避免外部磁场对万用表的影响。

使用万用表后，转换开关应置于交流电压的最大档位。如果长时间不使用，万用表内部的电池也应取出，以免电池腐蚀电表中的其他设备。

万用表的使用

1.使用前熟悉万用表的功能，根据被测对象正确选择档位、量程和探头插孔。

2.在测量数据大小未知的情况下，先将量程开关设置到最大值，再从大量程切换到小量程，这样仪器指针的指示可以超过满量程的1/2。

3.测量电阻时，选择合适的放大档后，触摸两个探头，使指针指向零位。如果指针偏离零位，调节“调零”旋钮，使指针归零，以保证测量结果的准确性。如果不能调零或数显表低电压报警，应及时检查。

4.测量电路电阻时，必须切断被测电路的电源，不允许带电测量。

5.使用万用表测量时，注意人身和仪器设备的安全。测试时不要用手触摸探头的金属部分，也不要用电切换档位开关，以保证测量准确，避免触电、仪器烧伤等事故。
