无线覆盖 一套完整的无线（wifi）覆盖系统施工方案

根据我们对xx集团总部宿舍楼布局特点的实地调研，根据无线网络要求和无线网络设计原则，结合多玩无线系统技术和产品的特点，设计施工方案如下:

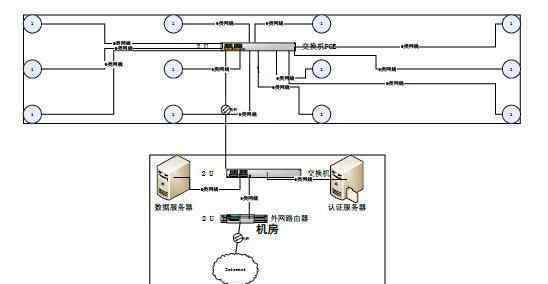

1.无线覆盖网络结构示意图

结合用户的无线网络需求和聚万产品的技术特点，为了满足用户构建高速、稳定、安全、可靠、可管理的无线接入网络的需求，本设计方案是根据AP+AC的结构化无线网络解决方案设计的。网络拓扑原理如下:

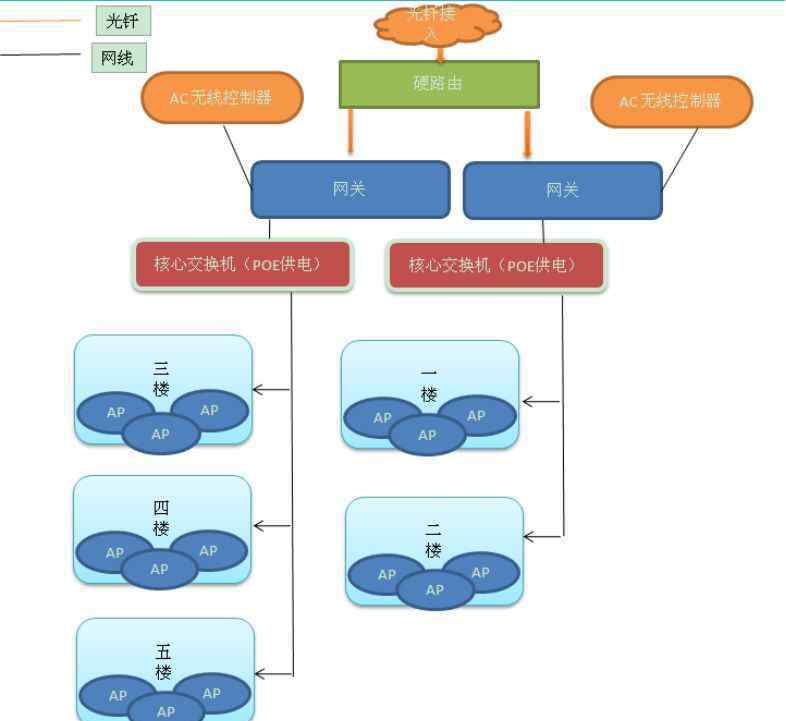

2.无线覆盖实际拓扑图(宿舍楼)

3.无线设备的点设计

实际部署模式需要基于实际的实地调查和信号测试，无线网络采用蜂窝部署模式。

Xx总部宿舍楼:

暂定部署面积7800平方米，宿舍数量较多。每150-300平米需要一个AP，AP总数估计在28个左右:

序列号

设备类型

放置区域

设备数量

一个

无线接入点

宿舍走廊顶部

四十二岁

2

poe开关

避难所(谈判避难所)

六

三

网关(认证服务器)

机房(谈判避难所)

五

四

交流(控制器)

机房(谈判避难所)

五

五

硬路由

计算机机房

一个

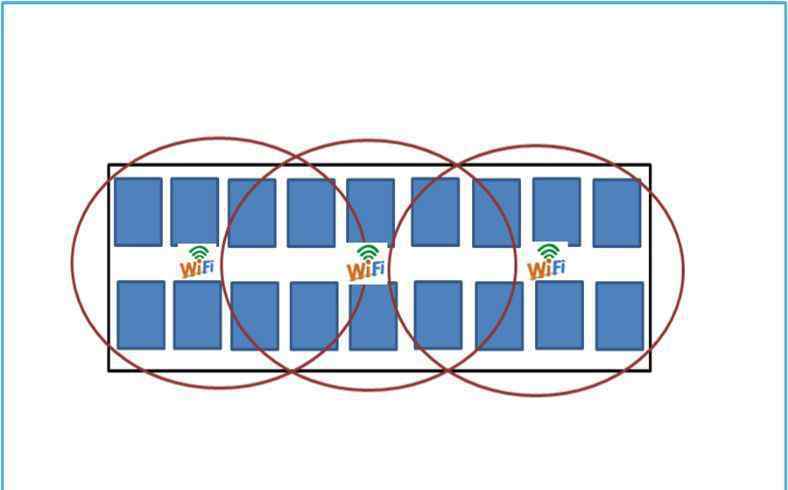

4.接入点位图(每层宿舍楼)

根据覆盖区域的要求，AP点的施工方案如下(实际施工可能会有轻微偏差，具体方案以现场施工要求和条件为准):

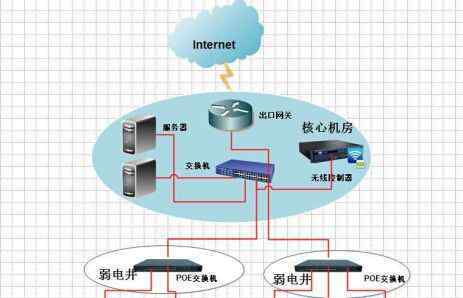

5.弱电施工布线图(采用无插座的POE电源，安全可靠)

6.设计基础

网络标准:IEEE802.11n、IEEE802.11g、IEEE802.11b、IEEE 802.3u、IEEE13802.3af支持；

ü传输速率:300m:300m:-65 DBm @ 10% PER；；150M:-68 DBm @ 10% PER；108米:

-70 DBM @ 10% PER；54M:-72 DBm @ 10% PER 11M:-85 DBm @ 8% PER；6M:

-88 DBm @ 10% PER；1M:-90 DBM @ 8% PER；

ü媒体访问协议:CSMA/加州、TCP/IP、IPX/SPX、NetBEUI、DHCP、NDIS3、NDIS4、

NDIS5l

ü调制:DBPSK、DQPSK、载波、正交频分复用、16-QAM、64-QAM

7.无线覆盖的技术指标

在覆盖区域95%以上的位置，信号场强大于或等于-75 DBM；

99%的WIFI覆盖区域WIFI接入成功率大于95%；单个AP的并发用户数不得少于30个/套；天线端口的出口功率应控制在10-15dBm，最大功率不超过15dBm(有室内配电系统时需要此指标)，安装的AP设备输出射频功率小于20dBm；

8.设备选择

AP选择室内安装设备和内置天线，不搭建分布式系统。设备射频输出功率为100mW，供电采用POE所有AP接入线汇聚到交换机；

9.系统支持的并发用户数

在这个WIFI项目中:

(1)覆盖区域网APS数量:每栋宿舍楼3个APS。

(2)每个AP的最优并发访问用户数在30个左右；一个接入点有64个用户。

10.渠道规划

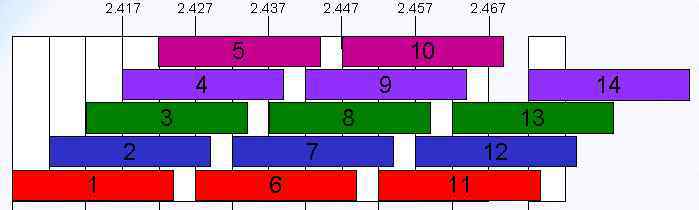

根据802.11bgn协议，WIFI的工作频带带宽为83.5MHz，分为14个子信道，每个子信道的带宽为22MHz。子信道分配如下图所示:

如图，在多个通道同时工作的情况下，为了保证通道之间互不干扰，要求两个通道的中心频率间隔不低于25MHz。在一个覆盖区域内，DSSS技术可以提供多达三个不重叠的信道同时工作。

因此，频点分配原则如下:

原则上，同一个频点组中三个不重叠的频点(如1、6、11)用于频点规划；

相邻覆盖区域的接入点不使用相同的频率点；

同频点通过远距离或建筑隔断增加同频隔离度，避免同频干扰；在容量极高的区域，可以采用频率点1、3、6、8、11和13的紧凑复用来提高该区域的承载能力。必须详细提供每个AP的覆盖区域和模型测试效果，说明已经采取了避免干扰的布局和规划。

11.设备安装要求

11.1网关、交换机和交流的具体安装要求

(1)必须按照设计要求安装在建筑物的WIFI机柜(机房)内，远离强电、强磁、腐蚀性物质的场所；

(2)机箱(或机房)周围不得堆放易燃材料，温湿度应满足设备正常工作要求；

(3)直接从机箱(机房)内的220伏交流电源取电。电源线应与数据线保持一定距离，不得交叉或混用；

(4)开关安装在集装箱架或铁箱内挂在墙上，架应牢固安装在地面或挂在墙上；

(5)与各种设备连接的跳线未连接时，应用胶带包裹，注意防潮；

(6)各进线电缆标签应牢固清晰，不得混淆；

(7)设备、机箱(架)、机房电缆应擦拭干净；

(8)保持设备整洁；

(9)本项目所有光纤收发器和POE电源开关安装在适当的位置。

11.2接入点设备的安装要求

(1)内置天线的接入点应严格按照设计文件的要求安装在房间或走廊的天花板下或墙壁上；

(2) AP要固定好，安装方位要满足内置天线的极化方式要求，满足设计文件的覆盖要求；

(3)接入点安装整齐美观，不破坏整体室内环境；

(4)AP的电源由PoE通过双绞线电缆获得，也可由附近的交流220伏电源通过专用变压器提供，电源线与数据电缆的距离应不小于130毫米；

(5)引入接入点的电缆应与接入点连接良好，不得松动，注意用防水胶带包裹保护接头，注意防潮防尘；

(6)安装AP后，用抹布擦拭，确保AP的清洁度。

11.3双绞线网络电缆的安装要求

(WiFi系统敷设的双绞线主要敷设在建筑物的竖井和吊顶内；

(2)电缆入口采用聚氯乙烯软管保护，并做好防水处理，每根管子不超过6根螺纹；

(3)布料应平直美观，不得扭曲或打圈，不得受外力挤压损坏；敷设时两端应保证1 ~ 3m的冗余，以便接线操作；

(4)需要弯曲布置时，要求弯曲角度平滑美观，弯曲半径为电缆外径的8 ~ 10倍或更大。

(5)工厂内每栋宿舍楼需要安装两个光纤接口。它们位于每层2楼和4楼的商定位置。

(6)跨层双绞线网络电缆应按照美佳公司的相关要求敷设至宿舍楼外墙。

(7)选用的双绞线均为排水、静电、绝缘和耐火材料。

12.施工注意事项

(1)施工期间，不得影响工人的其他生活，必须遵守美佳集团的相关安全管理规定。

(2)有权监督乙方的工程建设工作。

(2)在设备的安装、调试和开通期间，甲方应提供必要的配合，以确保施工的完成。
