自锁电路 电路查故障方法：从最简单的自锁电路开始，老师傅一步步教你！

电力操作人员都知道自锁电路是电机电路中最基本的电路，但它虽然是基本的，却是应用最广泛的电路。可以毫不夸张的说，大部分电机控制电路都有自锁电路，所以要掌握基于自锁电路的故障排除方法！虽然各种电路的复杂程度不同，但排除故障的方法是相似的。

为了更好的讲解自锁电路的排除方法。我们假设故障是交流接触器不工作。

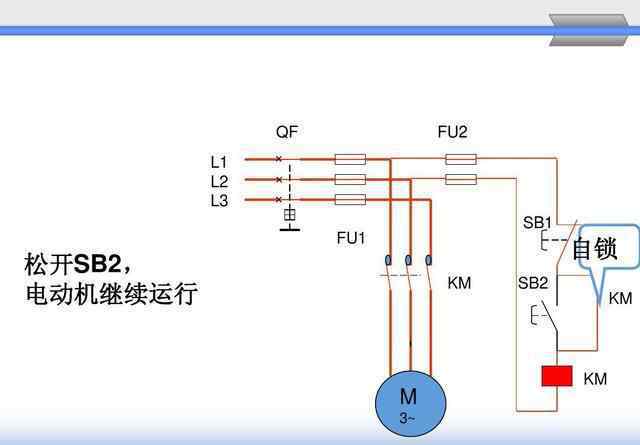

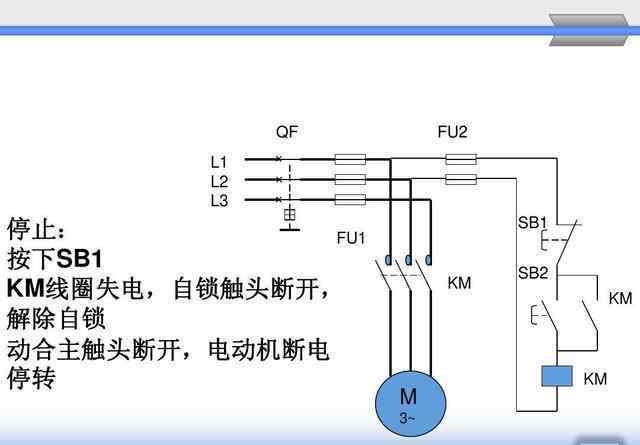

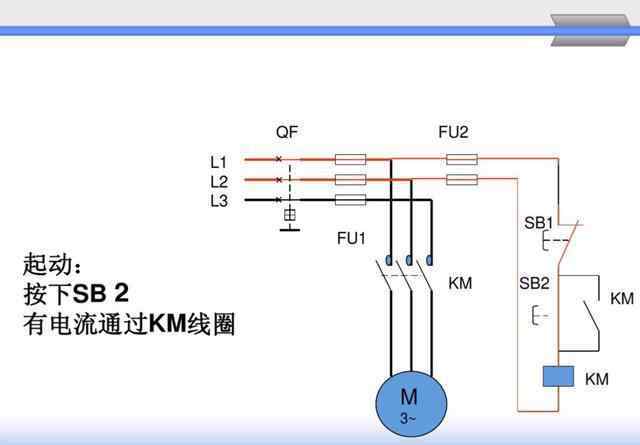

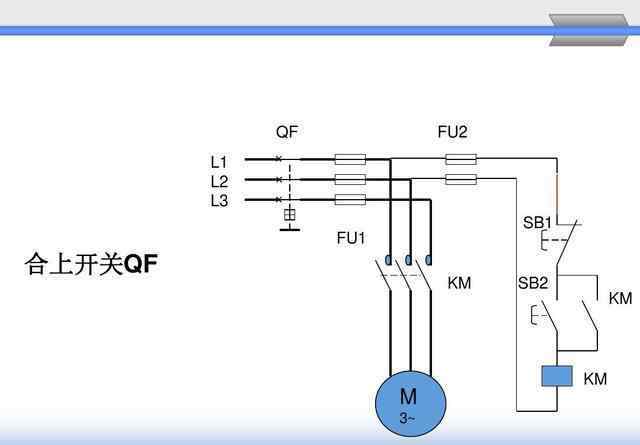

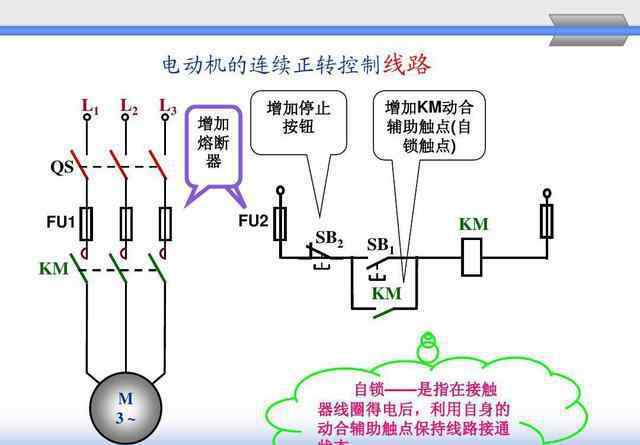

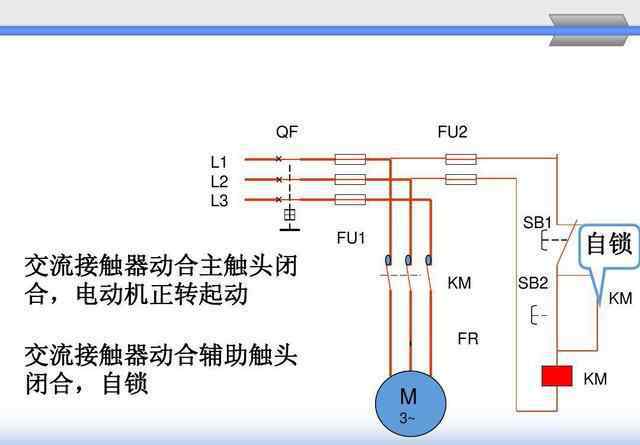

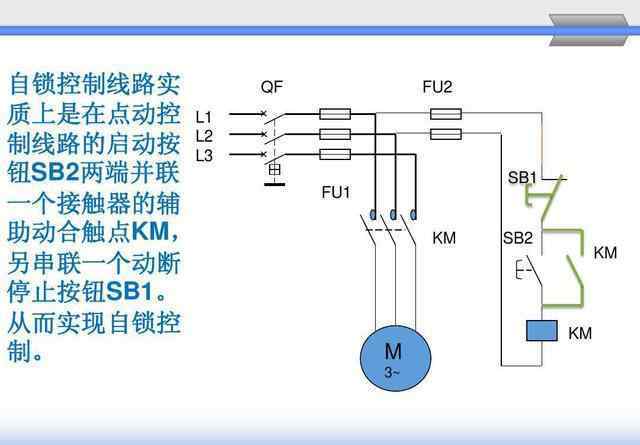

一、电机自锁(连续正转)控制电路原理及动作过程。

第二，在实际应用中，线圈总是会断电。

电路组成:电源、保险丝、热继电器(本电路图未显示)、SB1、SB2、KM线圈、KM自锁点。

1.上述部件的机械故障或自身故障。

比如交流接触器弹簧卡死或者动作不好，导致误以为线圈断电。自锁触头生锈、接触不良。

判断方法:用万用表的电阻档或蜂鸣器档逐个测量元器件。

解决方法:更换电路元件。

2.电源是否稳定，电压是否正常。

判断方法:将万用表调到电压电平，与交流接触器线圈并联或直接连接，观察电压是否正常。当然也可以直接测量控制电路电源两端的电压是否稳定正常。

解决方法:更换电源或排除电源故障。

3.电线故障。

常见电路故障:

(1)交流接触器自锁点接触不良或锈蚀氧化。

(2)电线松动，看似断了，其实没断。

(3)连接螺丝的端子压在线皮上，看似连接牢固，其实是虚连接，也是最常遇到的电路故障。

(4)如果有热继电器，检查热继电器的动作保护电流，看电流是否太小。万用表测量热继电器的常闭触点和常开触点，以判断热继电器的好坏和是否有误操作。

电机自锁控制电路是电气驱动电路的基本组成部分，每个电工都必须掌握。当然，不管电路是否复杂，排除故障的方法是一定的。如果说了不恰当的话，请老师及时纠正。谢谢！欢迎关注，交流，共同学习电工电气知识！
