110语音配线架是机房工程中常用的语音分配工具,常用于管理大型对数语音电缆。本文将详细介绍25对大对数语音电缆在110语音配线架上的安装教程,仅提供五个简单的步骤。
工具准备

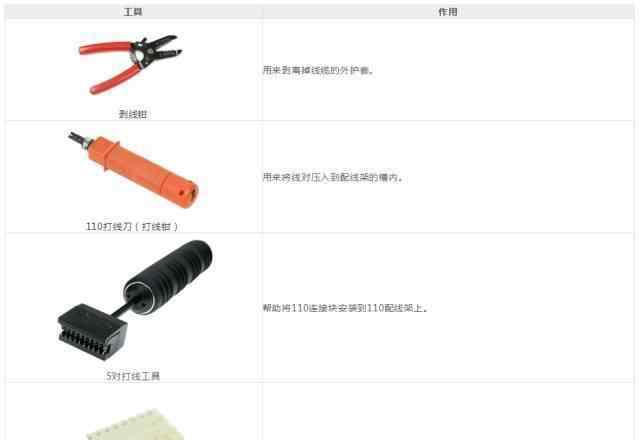

在开始安装之前,我们应该首先准备下表中列出的一系列工具:
110语音配线架安装步骤
110语音配线架的安装过程分五步进行详细描述:
第一步:固定110语音配线架

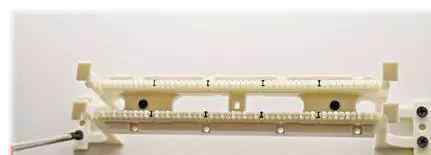

首先,110语音配线架要固定在机架的后壁上(如下图)。
第二步:在110语音配线架上安装25对大对数语音电缆

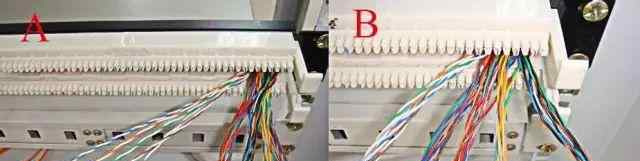

用剥线钳剥下大量电缆的外皮,用扎带固定电缆,将电缆穿过110语音配线架一侧的进线孔,放在配线架的接线处。
第三步:按照大对数线序,按线序排列电缆

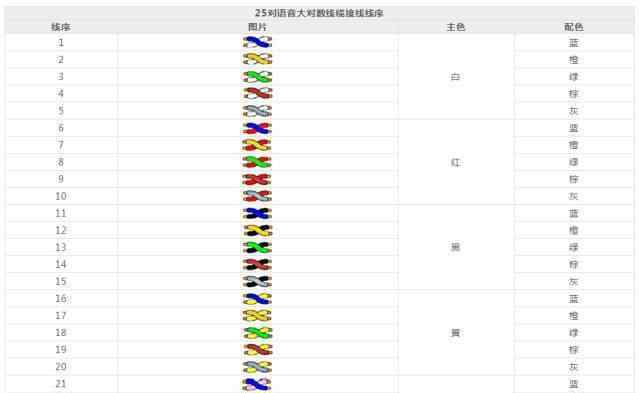

众所周知,电缆要按照一定的色谱排列才能正常工作。安装110语音配线架时,还必须按线路顺序排列25对大对数语音电缆。具体排列规则可参考下表:
步骤4:将线对压入110配线架的插槽

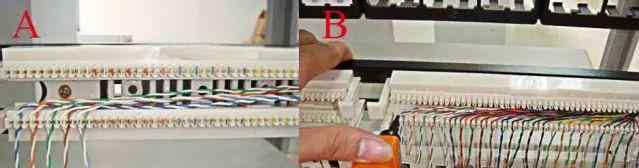

根据电缆的色谱排列顺序,将对应颜色的线对逐一压入凹槽,然后用110号断线钳(断线钳)固定线对的连接,将伸出凹槽的多余电线切断。注意:切刀应垂直于配线架,刀刃向外。完成后的效果如图。
步骤5:安装110连接块

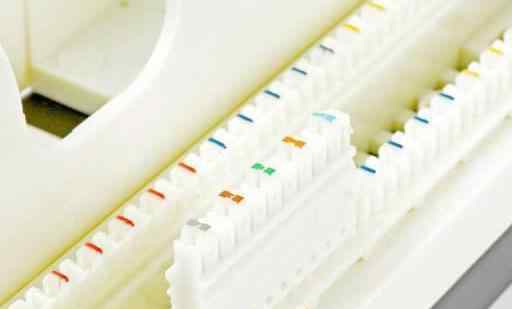

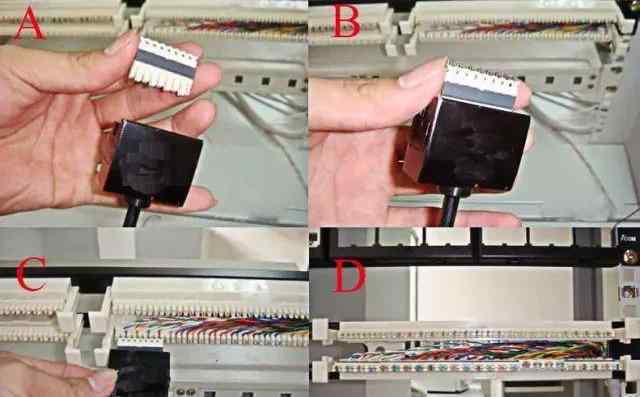

将110连接块放入五对打线工具中,然后将110连接块垂直压入110配线架的插槽中。
注:在25对110配线架的基础上安装时,应选择5个4对接线块和1个5对接线块,或7个3对接线块和1个4对接线块。
110语音配线架是综合布线的重要组成部分,常用于配电室和设备间语音电缆的端接、安装和管理。它的安装步骤可能有点复杂,但是自学安装110语音配线架可以帮你节省很多安装费用。
