全过程图解电路改造施工流程及施工要点

电路改造主要工作内容是根据施工要求进行电路管线敷设及电器的安装工作。

一、绘制布线图

施工之前，首先要绘制电路布线图，通常设计师都会提供相应的图纸，布线图是电路改造的基础，整个空间的电路管线位置必须按照布线图的设计严格执行，施工人员在正式布线之前必须读懂布线图，如图

二、根据布线图确定线路终端及开关面板的要求

在电路改造过程中吗，工人会根据布线图的要求，经过精细测量，确定管线走向、标高和开关、插座、灯具等设备的位置，并用墨盒线进行表示，如图

墙面、地面的走线都是如此，这是电路改造的基础工作。

施工要点：

熟悉图纸，在施工前必须熟悉施工图纸，而且最好由监理、设计师、业主三方在施工现场核对图纸，如发现图纸中有不符合现场的情况需立刻一起商定更改。

首先，一句施工图在现场确认插座，开关及各种灯具的位置，并在相应位置上做好标记。如果没有特殊要求，插座、开关应按照如下标准安装，

1、插座安装，

A、一般插座下沿应当距离地面0.3m，同一空间插座的高度、款式都应该相同，相差不能超过5mm，小孩房、幼儿园及儿童游乐场等小孩子较多的空间应安装带有保护措施的安全插座，需要注意的是插座的安装位置并没有固定的尺寸，最好选择带开关的插座

B、洗衣机、电冰箱的插座距地面1.2~1.5m之间，最好选择带开关的插座

C、空调必须采用空调专门插座，不能和其他普通插座混用，分体式、挂壁空调插座安装高度通常为1.8~2m，窗式空调可在1.4左右，柜式空调电源应该0.3m

D、厨房、卫生间、阳台插座安装在尽可能原理用水及雨水波及的区域，采用防水插座，灶台上方不得安装插座，电热水器插座应安装在热水器右侧距地1.4m左右，注意不要将插座设在电热器上方，卫生间镜子旁边最好添加一个插座，方便给刮胡刀充电或使用吹风机

E、抽油烟机、微波炉等厨房电器的插座位置应根据橱柜设计而定，目前大多数家庭都采用由厂家定制的整体橱柜买各种厨房用电器大多被整合如橱柜中，所以需要和橱柜厂家的设计师共同确定插座的位置，厨房插座应该包括抽油烟机插座、饮水机插座、冰箱插座，此外橱柜台面上最好再留两个插座，方便一些小家电的使用

F、电视柜台面电器所用的插座必须安装在高于台面100mm左右的位置，切忌贴着电视柜台面安装，插座的设计一定要充分考虑到实际的应用，比如卧室床的两侧通常会装两个无孔插座，可实际上床头灯、手机充电器，电热毯等常用电器大多为两孔，所以可以考虑装一个五孔插座

2、开关安装

开关的安装和插座一样，必须充分考虑实用性，比如书桌、床头柜可安装双控开关，便于用户不用起身也可控制室内电器。

3、电器定位

最后，确定主要电器的位置吗，并在相应位置上做好标记，电器定位主要需要注意空调定位、排气扇、热水器的定位，电视、电话、网线的定位

三、沿着电路标识线的位置开槽和打孔

在确定了线路终端和插座、开关面板的位置后，要沿着电路标识线的位置开槽和打孔。

施工要点：

1、开槽时，边喷水边开槽，以达到降噪、除尘、防止墙面破裂的效果，如图

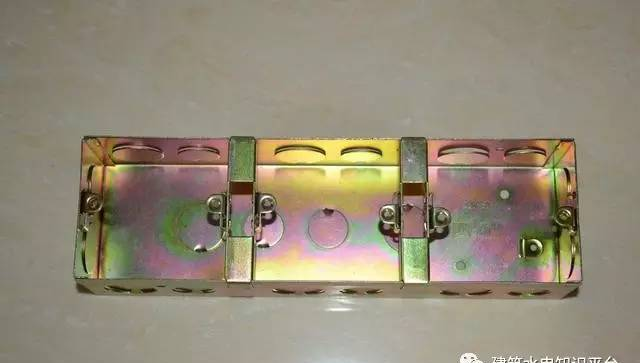

2、切槽必须横平竖直，切底盒槽孔也必须方正、平直，深度一般为PVC线管或者镀锌钢管直径+10mm、底盒深度+10mm以上

3、电路改造一般不允许横向开槽，严禁将承重墙体的受力钢筋切断，严禁在称重结构如梁、柱上打孔传动，因为这样施工容易导致墙体的受力结构收到影响，产生安全隐患

4、管线走顶棚，在顶面打孔不宜过深，深度以能固定管卡为宜。

5、切槽完毕后，必须立即清理槽内的活动垃圾。

四、根据线路图的表示架设管线

布管施工采用的线管有两种，一种是PVC线管，可另一种是钢管，家庭装修多采用PVC线管，一些对于消防要求比较高的公共空间多采用钢管作为电路套管，相对而言，金属管线具有良好的抗冲击能力，强度高，耐腐蚀，而且防火性能极佳，同事可以屏蔽静电，有效地杜绝了强电弱电之间的交叉干扰，能够保证通信信号的良好传输。

管路链接前，要对金属管口进行钝化处理，它可以防止在穿线和日后的使用过程中划伤电线，如图

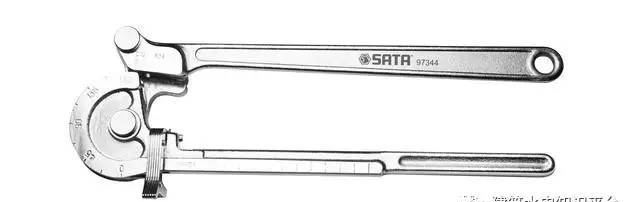

在架设线路的过程中，遇到需要拐弯的地方应使用弯管器进行弯曲

当金属镀管遇下面情况之一时，中间应增设拉线盒或者接线盒，且接线盒或拉线盒的位置应便于穿梭

情况1：管长度超过15m，且有两个弯曲

情况2：管长度超过8m，且有三个弯曲

弯好管，接好线盒后就可以固定管线了，明配管要排列整齐，采用管卡固定，固定点间距要均匀，所以管与盒链接应采用锁定螺母固定

施工要点：

1、管卡间的最大距离应小于1m，管卡与终端，弯头重点，电器器具或盒边缘的距离宜为150~500mm。

2、穿电线的管路与燃气管、暖气、热水之间的平行间距应不小雨300mm，这样可以防止电线因受热而发生绝缘层老化，降低其使用寿命，也可防止因电线产生静电而对燃气管路产生影响。

3、当遇到管线与燃气管、暖气、热水之间交叉时，交叉距离不应小于100mm

4、电视线、电话线及网线等弱点管路敷设水平间距500mm以上，防止强电产生的磁场干扰弱点。

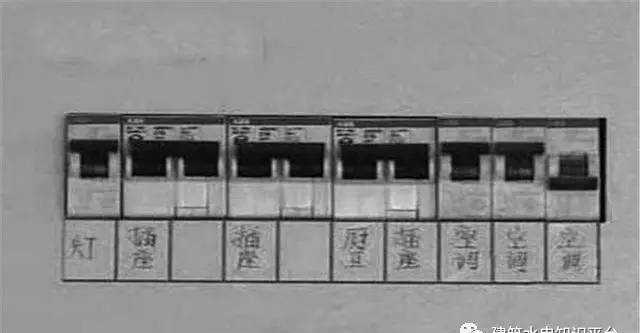

5、照明普通插座等应分回路敷设管道，并且分开控制，标好标签，便于以后管理

五、穿线

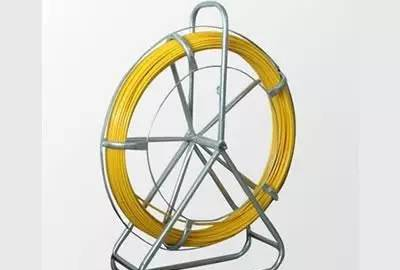

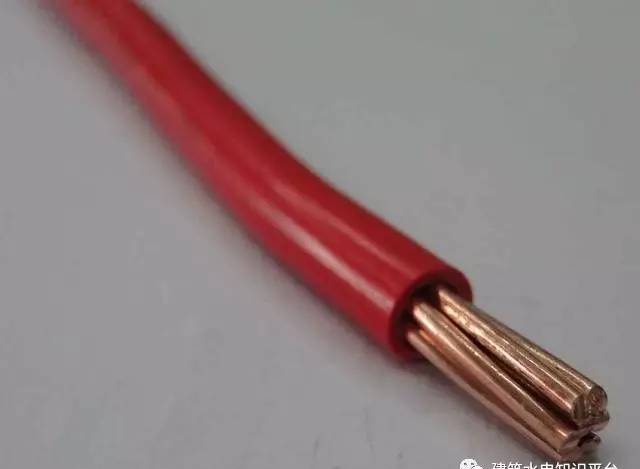

通常先放好空调等其他一些专线，其次放插座、电视、电话线，最后放灯线，电线可以直接穿入新管材中，但如果是穿贵重的音响线或者长距离的穿线，最好还是采用穿管器或者钢丝辅助穿线，钢丝和穿管器在穿线过程中其实就是起到一个引线的作用具体方法如下。

1、先将1.2~2.0mm钢丝的端头弯曲，这样做的目的是防止钢丝尖头划坏管材内部。

2、将钢丝慢慢插入管材，缓缓地推动，避免过快过猛而导致管材内部的划伤，从一头穿入，另一头传出

3、将钢丝和电线黏贴在一起，慢慢拉动钢丝，将电线拉入管材，一直到从另一头拉出

六、检测及封槽

穿线完毕后必须进行检测，检测合格后才能进行封槽

1、检测

不限完成后必须立刻进行一次全面检测，确保没有问题才能进行封槽施工，主要检测项目为强电的通电检测、弱点线路的通断检测以及绝缘检测，检测可以通过万用表，兆欧表等进行，此外还要根据图纸查看是否有漏装的开关插座，接通电源彻底清查，看是否有短路或者断路的情况发生，发现问题立即返工。

2、封槽

检测合格即可以封槽，封槽前洒水湿润槽内，调配与原有结构的水泥配比基本一会的水泥砂浆以确保其强度，绝不能图省事采用腻子粉填槽，封槽完毕后水泥砂浆表面应平整，不得高出墙面

3、交底

电工作业告一段落，通常这时是木工以及泥工进场作业了，必须等泥水和木工作业完成差不多，电工才能继续作业，后期电工工作主要是安装开关、插座及灯具，如果现在就安装好，容易在木工和泥水工施工时被损坏

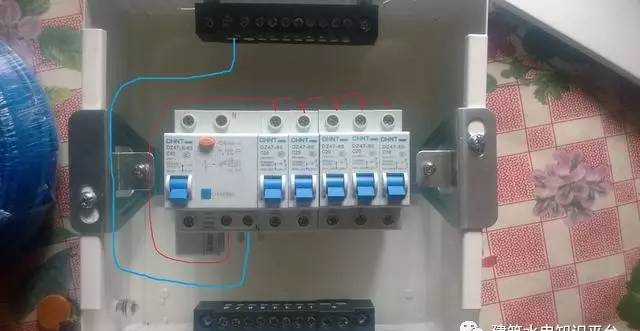

七、安装开关、插座面板及配电箱

1、清理底盒垃圾，确保盒体无变形，无破裂。

2、单相两孔插座，面对插座的右孔或上孔与相线相接，左孔和下孔的中性线相接，单项三孔插座，面对插座的右孔与相线相接，左孔与中线相接，上孔与地线相接，开关接线方式为相线进开关，通过开关进行灯头，中性线直接进灯头，地线进灯座

3、用剥线钳去掉电线绝缘层1cm左右，根据左中性线右相线上地线的基本原则，将裸铜线穿入拧开的线孔中在将螺钉拧紧，最后将面板对准底盒将螺钉拧紧即可。

4、最后将面板与底盒拧固即可，多个面板安装必须校准水平，要求所有面板在一个基本水平面上，平直、方正

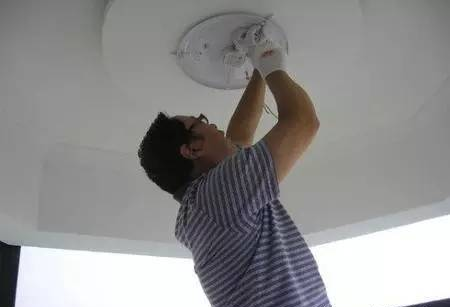

八、灯具安装

1、检查灯具，要求灯具及其配件齐全，无挤压变形，破裂和外观损伤等情况，所有灯具应有产品合格证

2、确定灯具具体的位置，如果在前期准备工作总已经和业主、设计师确认则可以直接安装

3、将预留位的电线拉出来，即可按照灯具的安装说明安装灯具，通常在接线方式上为相线通过开关进灯头，中性线直接进灯头

灯具安装要点

考虑灯具的自重，目前天花多为石膏板制作，其承重性较差，大型灯具（比如超过3kg以上的吊灯、吸顶灯等）直接安装在石膏板上可能会造成脱落的危险，所以必须在混泥土顶棚上打膨胀螺丝固定灯座且固定螺钉或者螺栓不少于2个，或者在天花上加装后置埋件或者固定架，然后再将灯具固定在黑哦录制埋件或者固定架上

灯具不得直接安装在易燃构件上，比如夹板天花或者木龙骨上，因为灯具表面会产生高温，容易导致可燃物燃烧，造成火灾隐患，尤其是暗藏灯槽内的日光灯管安装必须隔离木龙骨等易燃物，同时灯管用支架架空，不可斜置倒置

同一室内或场所成排安装的灯具，尤其是成排的筒灯、射灯，其中新鲜偏差不应大于5mm，矩形灯具的边框宜与定碰面的装饰直线平行，偏差也不应大于5mm,筒灯、射灯应能够完全遮盖开孔位，暗处灯管不应外露，必须保证从下往上只见灯光不见灯管。

九、全面检测

电工作业完工之后，应进行一次全面的检测才可以交付业主使用，检测内容包括一下几点

1、各种灯具安装位置的正确（对照图纸），端正平整，牢固可靠，插座及开关数量准确，位置正确

2、开关、插座面板平直固定，紧贴墙面，不得出现起翘或者结合处有明显缝隙的情况，同事需要试试各个开关、插座，要求全部能够正常使用

3、将所有灯具打开，要求全部正常发光而且广度平均，尤其是暗藏日光灯不得出现光芒有强有弱的情况，打开全部灯1~2h，如没出现异状，才证明灯具没有问题

4、短路测试漏电开关的保护作用，同时要求漏电开关开启灵活、控制灵敏，然后逐一实验每个漏电开关及控制插座、灯座，要求全部能够正常使用

5、检测网络等弱点，要求各种网络等弱电全部通畅。
