dbc 【秘籍】手把手教你通过DBC命令控制车辆

CANscope是一款功能强大的CAN总线设备。CANScope除了具有CAN总线故障诊断和解决、节点测试和校准等功能外，还有一个新的功能:DBC文件发送功能。

与CAN网络相比，DBC文件相当于电报中的密码本，包含了CAN总线协议中协议数据所代表的特定含义，被列为整车厂商的机密文件。DBC文件解析在产品开发和测试中具有重要意义。借助DBC解析功能，用户可以直接查看can网络中协议数据的具体含义，帮助用户快速完成变量识别。

考虑到R&D进程中DBC文件解析和汽车等行业调试的普遍和迫切需要，我们为CANScope新开发了一款发送DBC的软件——CANPro。而且这个软件是免费标配的，购买了CANScope的客户可以直接从官网下载。

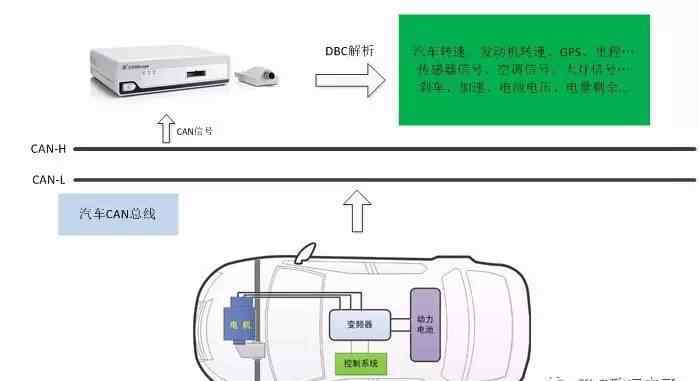

图1 DBC分析图

1.软件准备

DBC发送CANScope要求:

CANScope软件，版本1.4.1.6658或以上。用于控制CANScope底层；

CANPro软件，版本1.50.2.347或以上。用于DBC发送；

CANdb软件，3.0.86版或以上。用于DBC文件编辑。

2.CANScope软件的开发

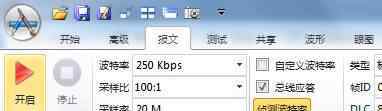

图2正常开启

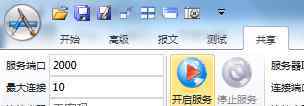

图3打开CANScope网络共享

答:打开这个功能，就可以在CANPro软件上直接控制CANScope的收发。

3.CANPro软件准备

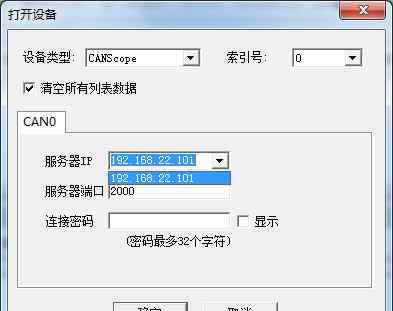

图4将CANPro连接到CANScope

图5打开DBC解析功能

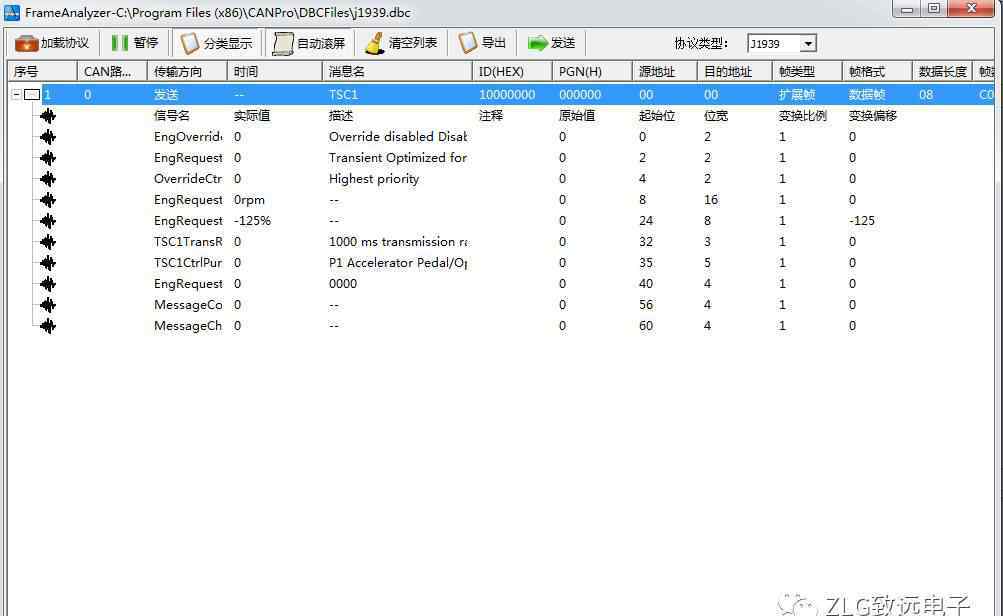

图6 DBC分析界面

4.CANPro加载DBC文件并发送DBC参数

图7选择加载协议

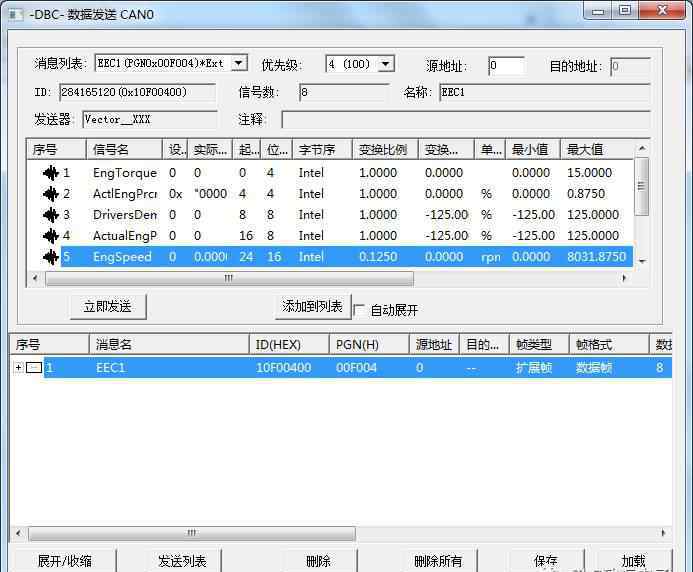

图8选择消息列表

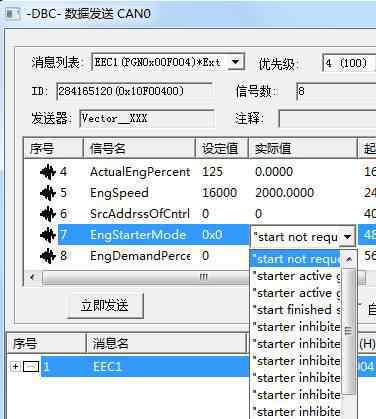

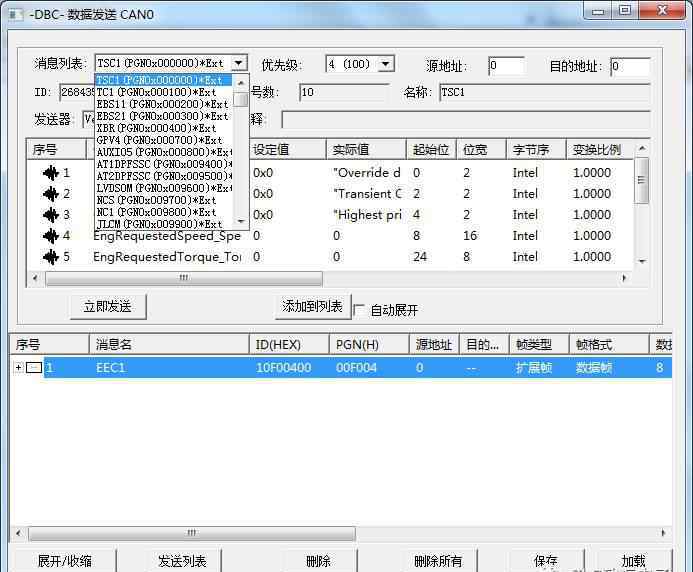

图9选择特定信号和变量值

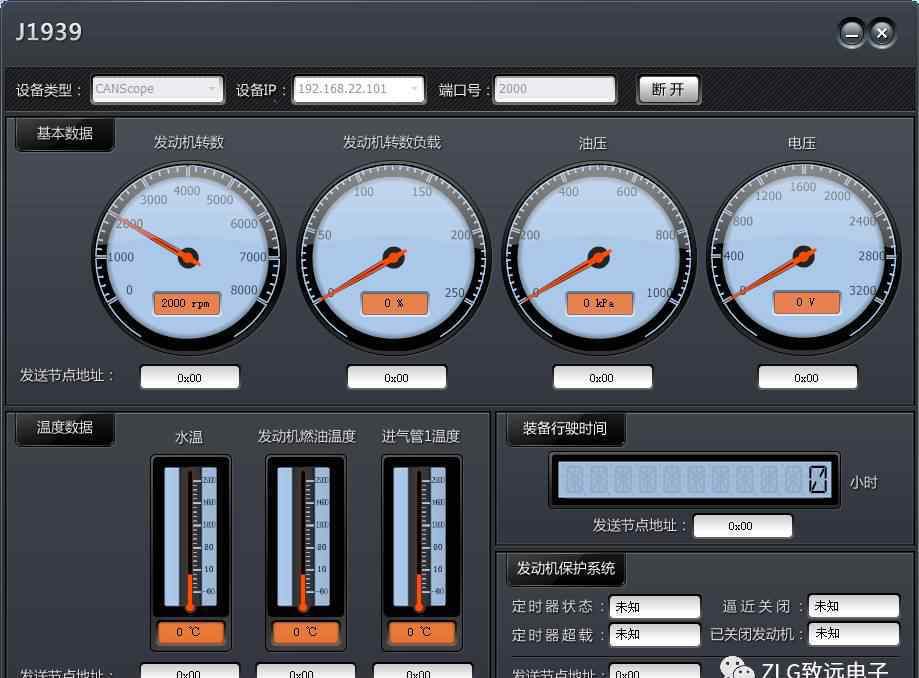

图10 can scope软件中的仪器演示功能

为了不辜负你这次的点击率，边肖决定推出——CANdb，修改DBC文件的软件~

5.修改DBC发送值

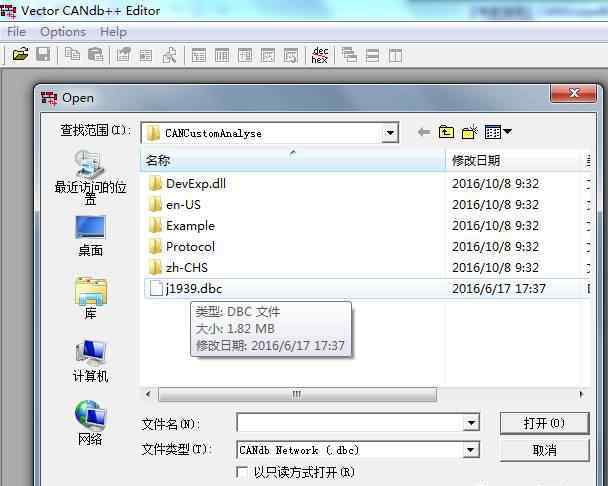

图11从加拿大软件打开DBC文件

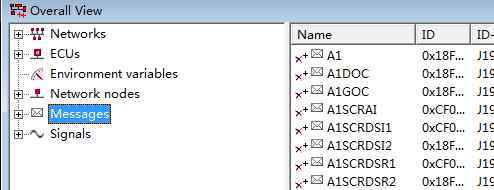

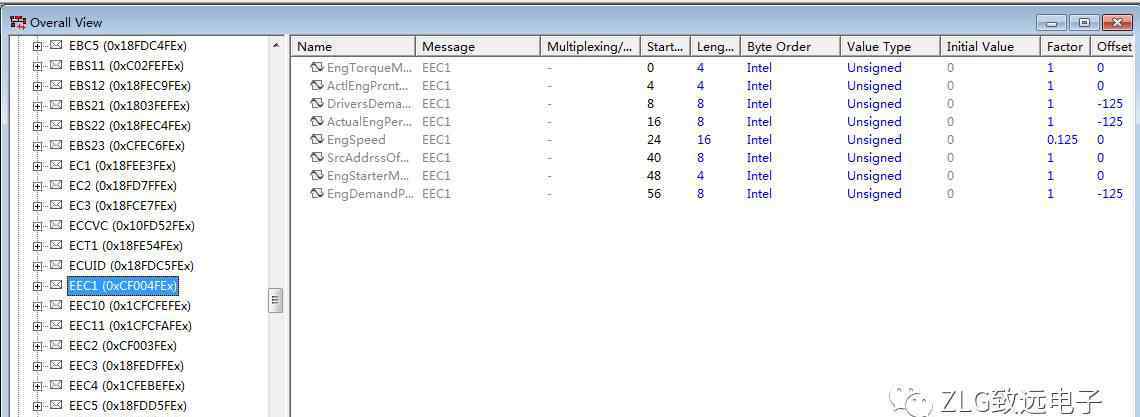

图12选择DBC文件中的消息列表

图13。找到目标消息及其对应的值

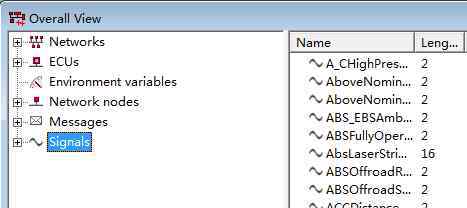

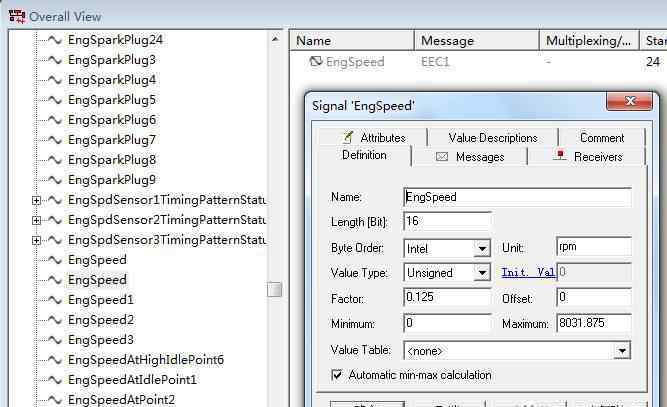

图14在信号中找到目标消息

图15添加或修改消息值

图16检查消息是否通过发送接口成功添加

目前致远电子的CANScope总线综合分析仪已经免费标配了CANPRO软件，购买了的用户也可以联系我们致远人员获取修改后软件的安装包。

CANScope总线综合分析仪是一款用于CAN总线开发和测试的综合性专业工具，集海量存储示波器、网络分析仪、误码率分析仪、协议分析仪、可靠性测试工具于一体，将各类仪器有机地集成和关联；重新定义can总线CAN的开发和测试方法，从多角度、全方位评价CAN网络通信的正确性、可靠性和合理性，是CAN总线开发和测试的终极工具，帮助用户快速定位故障节点，解决CAN总线应用中的各种问题。
