摇臂钻床Z3040 细说液压摇臂钻床立式z3040摇臂钻床介绍

今天，我们将详细介绍一种钻床——摇臂钻床。无论大小生产加工车间，永远缺一不可。

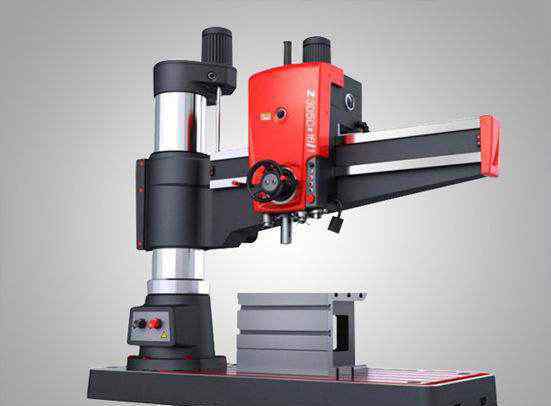

摇臂钻床是钻床家族的一个分支。其摇臂可绕立柱上下360度移动，车头和变速箱为一体，可在摇臂上水平移动。也叫横担钻。在立式钻床上加工孔时，其刀具是固定的，不能移动，必须通过移动工件来实现与工件的对中，对于一些大而重的工件显然是非常不方便的；径向钻床可以通过移动刀轴的位置来定心，这给单件和小批量生产中加工大型和重型工件上的孔带来了很大的方便。

摇臂钻野史

有没有想过摇臂钻是怎么传入中国的，拒绝做完整的考证？这种摇臂钻在当时是国外产品，国内没有，但我们的老前辈也不甘示弱，发挥了自己的创意模仿能力。所以江光是第一个复制德国摇杆钻的厂家。虽然前期是仿制的，甚至大部分部件都是进口的，但后世的工程师们不断改进这款产品，使其成熟，光芒四射。还有说中捷友谊厂1950年生产了中国第一台摇臂钻床。(估计这个应该是中捷自己人说的。)这些都不重要，大家好好看看就好。

摇臂钻的型号说明

有一些特殊类型的摇杆钻。标准型号为Z3032 Z3040 Z3050 Z3080 Z30100。这些字母和数字的含义是什么？

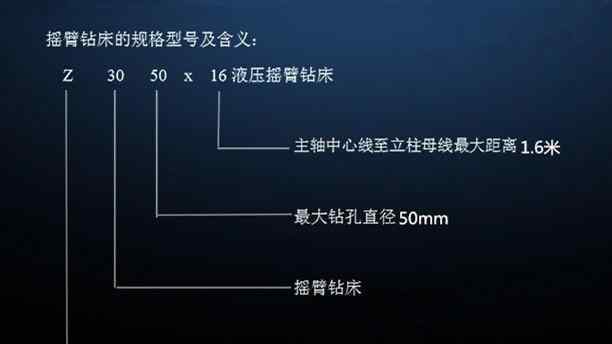

Z3050*16型号分析

或者直观的看图。z是类别代码，代表钻机。Z开头的机床都是钻床。其他如c车床，z钻床，t镗床和b刨床。30代表径向钻机，50代表这种类型钻机的最大钻孔直径是50毫米。16？这个数据是摇臂钻床主轴中心到垂直母线的最大距离是1.6米。很多人把他理解为长臂，这是不对的。不过都是这么理解的，厂家懒得解释。不然你就要说一大堆大家听不懂的废话了。

型号就是关键数据

从径向钻机模型中我们可以看到最重要的参数是径向钻机的最大钻孔直径。以上列举的都是国家标准，但劳动人民的无限智慧不会被这些标准所限制。根据他们的命名标准，你可能会遇到像Z3035和Z3065这样的径向钻井模型。

摇臂钻类型

Z3050摇臂钻床是一个限制。较小的型号通常使用机械动力，较大的型号通常使用液压动力。Z3050摇臂钻床既有液压动力又有机械动力。除了机械和液压摇臂钻床，摇臂钻床也使用万象摇臂钻床。是一种可以成角度钻孔的摇杆钻，记住这一点就好。这里就不介绍了。麻烦容易破。这是我最直观的感受。

摇臂钻能干什么呢？

1.钻孔

当用摇臂钻床钻孔时，位置是手动控制的。因此，钻孔前，根据图纸在工件上画出空的中心线和轮廓线，并在孔的中心和圆周上取样打孔。

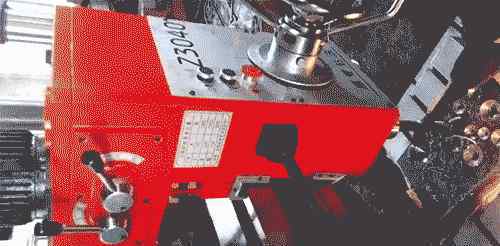

摇臂钻床冲压图

打孔时，需要注意的是，需要对钻头进行冲洗，使其冷却下来，并清除熔渣。当需要钻其他剖面时，将需要其他液体，如油和醋。

有些人经常用摇臂钻准确地钻孔，或者经常不用钻头就断裂。也许你除了自己的操作感之外，还应该注意一下自己的磨刀技术。

从成孔状态甚至出渣可以看出良好的研磨工艺。

螺旋渣是不间断的

2.扩大

这个没什么好说的。如果你换钻头，小孔会变大。如果你能把这个洞钻好，铰孔就没问题了。

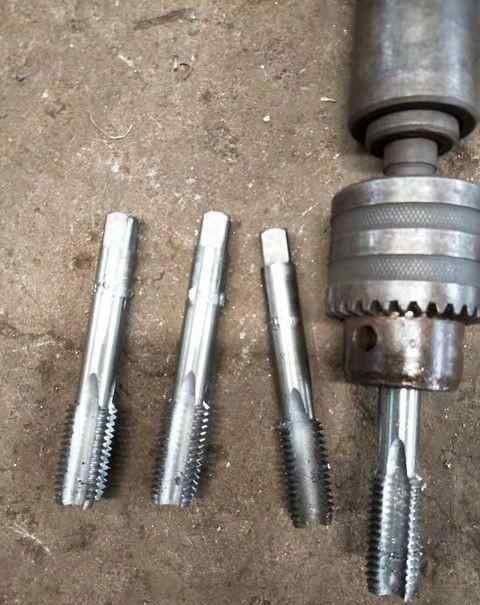

3.龙头

敲击有一定的技术含量。一般步骤:钻孔-倒角-攻丝。所有的抽头都准备好之后，自动进给调整到空档位(很多人做不好，是自动进给的错)。慢慢调速时，先反转钻床，将丝锥插入螺纹底孔，用刷子在丝锥上抹点植物油或专用攻油，然后将主轴向前转动。出钢时，反转几次，使切屑破碎，防止出钢口被切断，不熟练时，一定要记得减速，反转几次，清理出渣。熟练后可以提高速度。
